初中人教版（2024）第4节 焦耳定律完整版教学ppt课件

这是一份初中人教版（2024）第4节 焦耳定律完整版教学ppt课件，共52页。

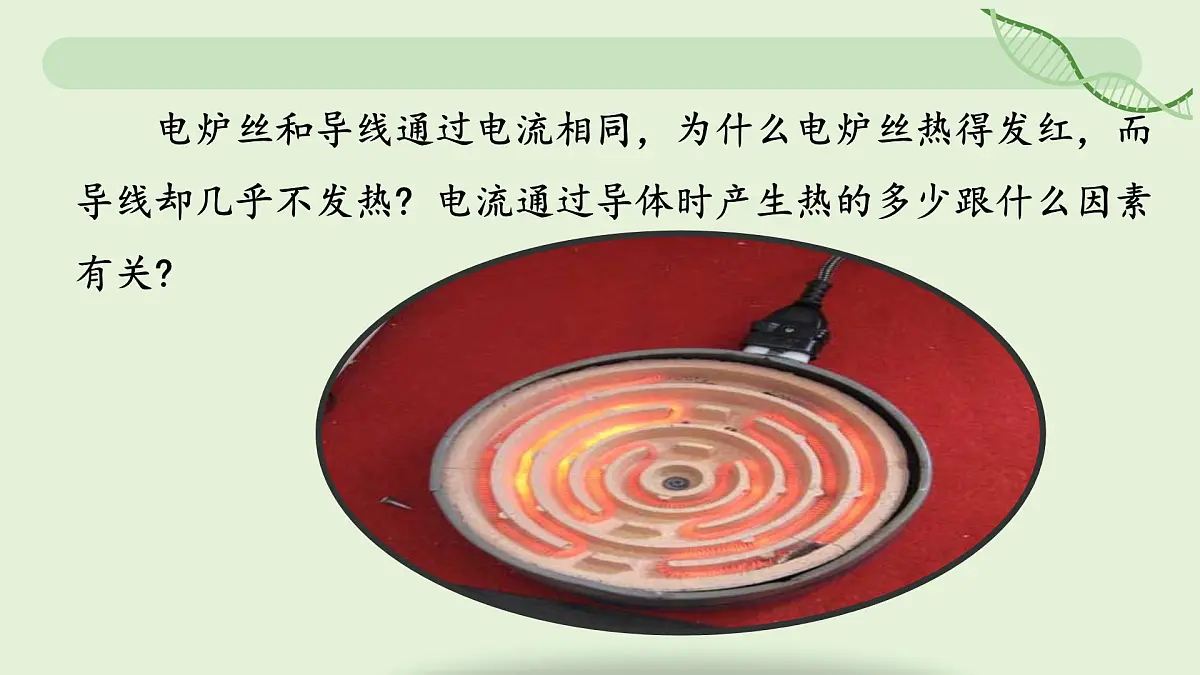

　　电炉丝和导线通过电流相同，为什么电炉丝热得发红，而导线却几乎不发热? 电流通过导体时产生热的多少跟什么因素有关?

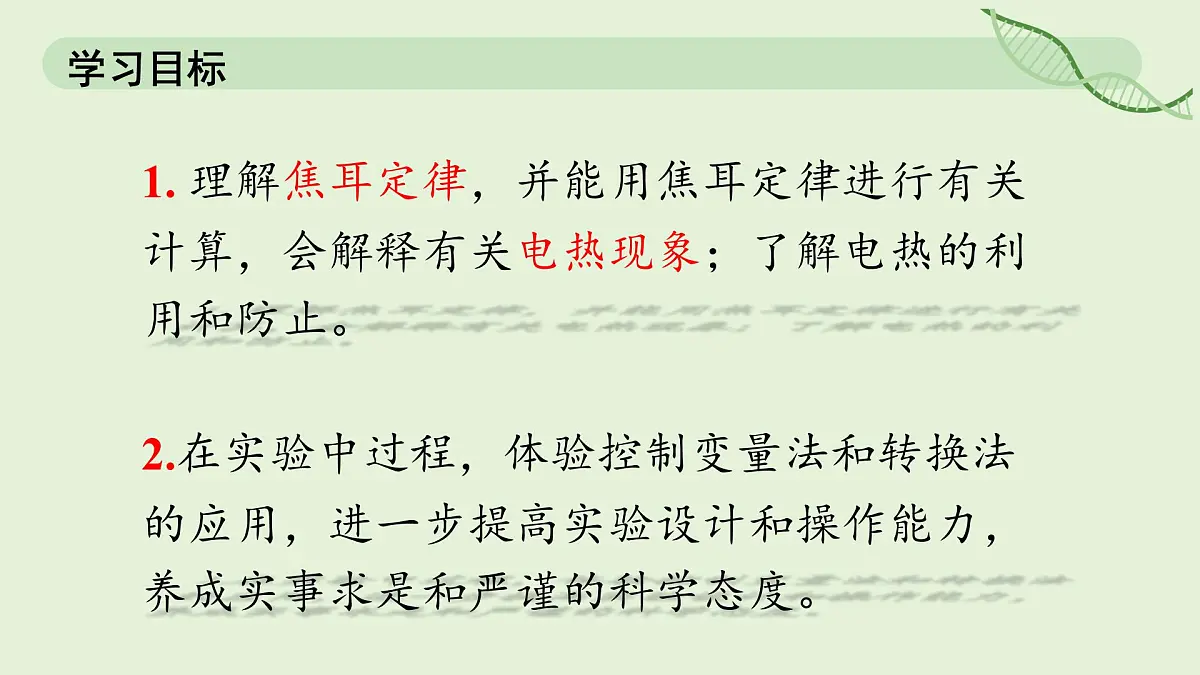

1. 理解焦耳定律，并能用焦耳定律进行有关计算，会解释有关电热现象；了解电热的利用和防止。
2.在实验中过程，体验控制变量法和转换法的应用，进一步提高实验设计和操作能力，养成实事求是和严谨的科学态度。

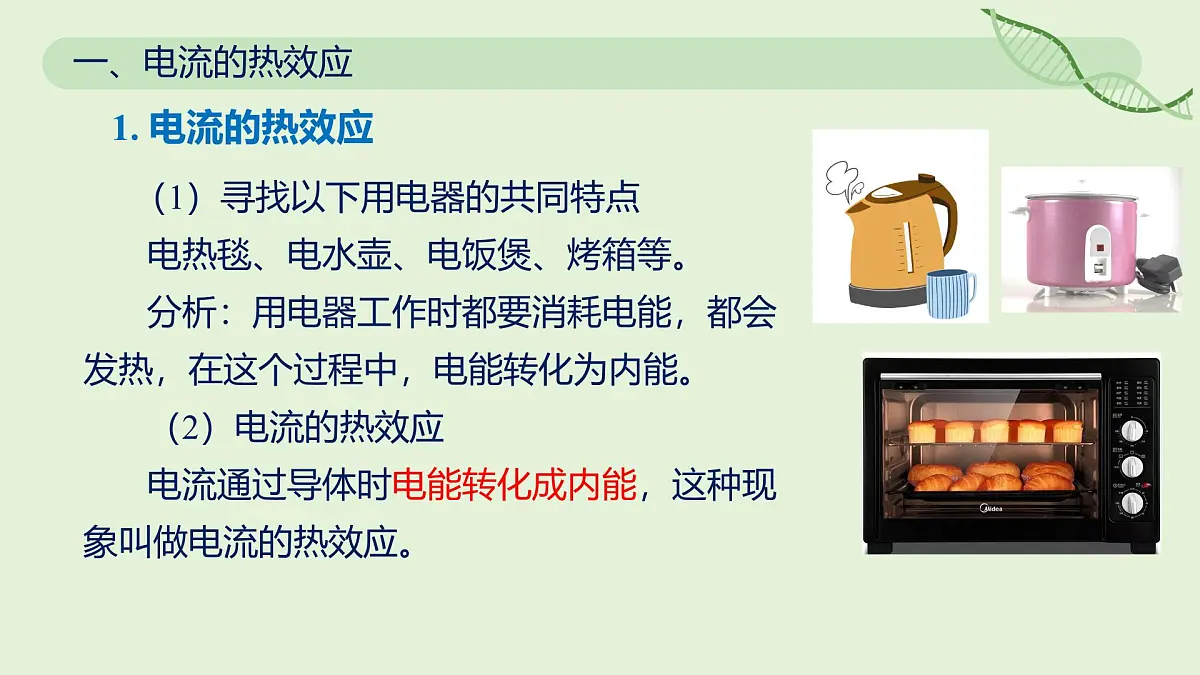

（1）寻找以下用电器的共同特点电热毯、电水壶、电饭煲、烤箱等。分析：用电器工作时都要消耗电能，都会发热，在这个过程中，电能转化为内能。（2）电流的热效应 电流通过导体时电能转化成内能，这种现象叫做电流的热效应。

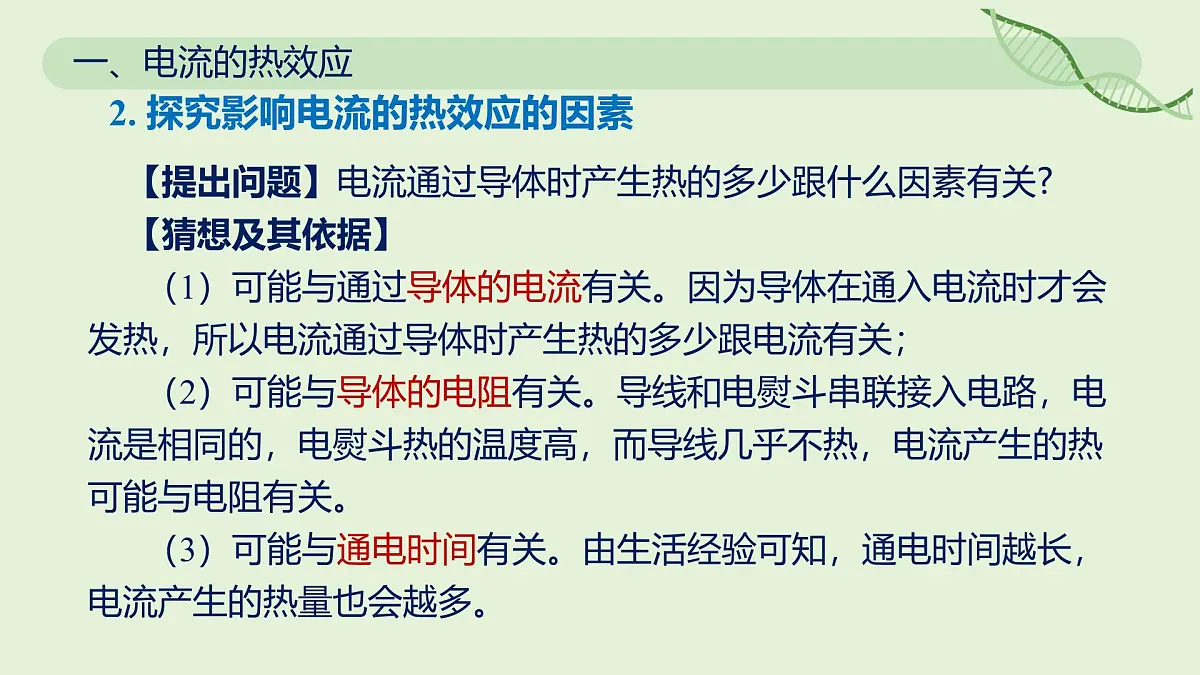

【提出问题】电流通过导体时产生热的多少跟什么因素有关?【猜想及其依据】（1）可能与通过导体的电流有关。因为导体在通入电流时才会发热，所以电流通过导体时产生热的多少跟电流有关；（2）可能与导体的电阻有关。导线和电熨斗串联接入电路，电流是相同的，电熨斗热的温度高，而导线几乎不热，电流产生的热可能与电阻有关。（3）可能与通电时间有关。由生活经验可知，通电时间越长，电流产生的热量也会越多。
2. 探究影响电流的热效应的因素

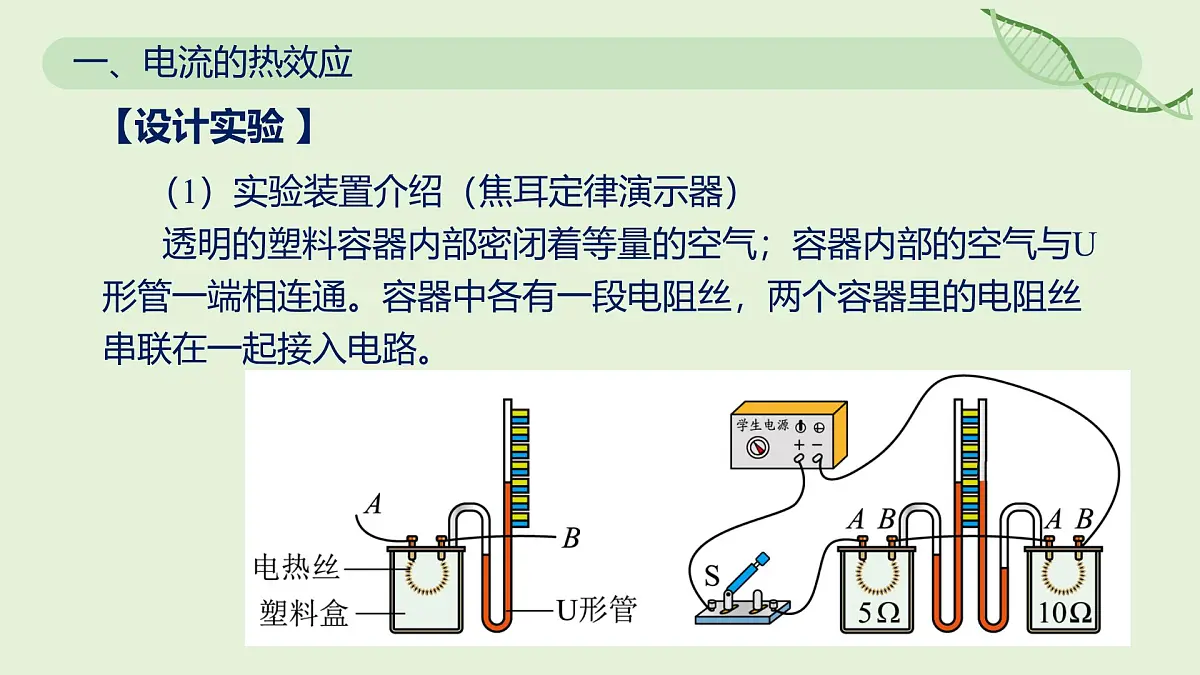

（1）实验装置介绍（焦耳定律演示器）透明的塑料容器内部密闭着等量的空气；容器内部的空气与U形管一端相连通。容器中各有一段电阻丝，两个容器里的电阻丝串联在一起接入电路。

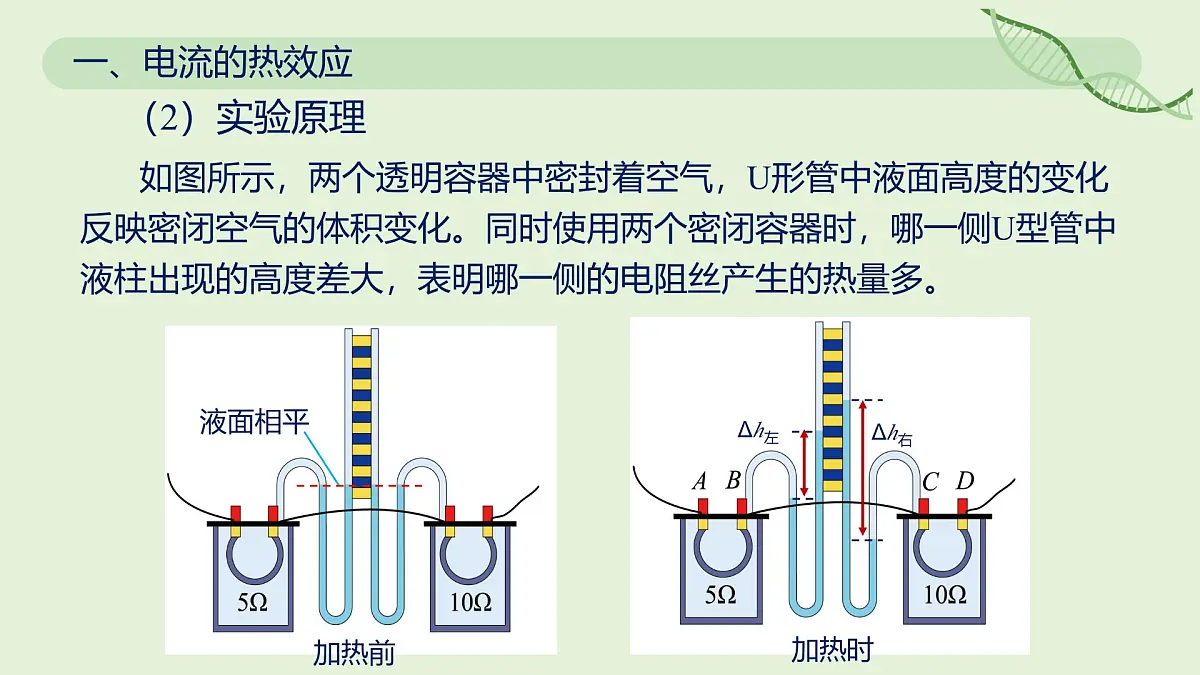

（2）实验原理 如图所示，两个透明容器中密封着空气，U形管中液面高度的变化反映密闭空气的体积变化。同时使用两个密闭容器时，哪一侧U型管中液柱出现的高度差大，表明哪一侧的电阻丝产生的热量多。

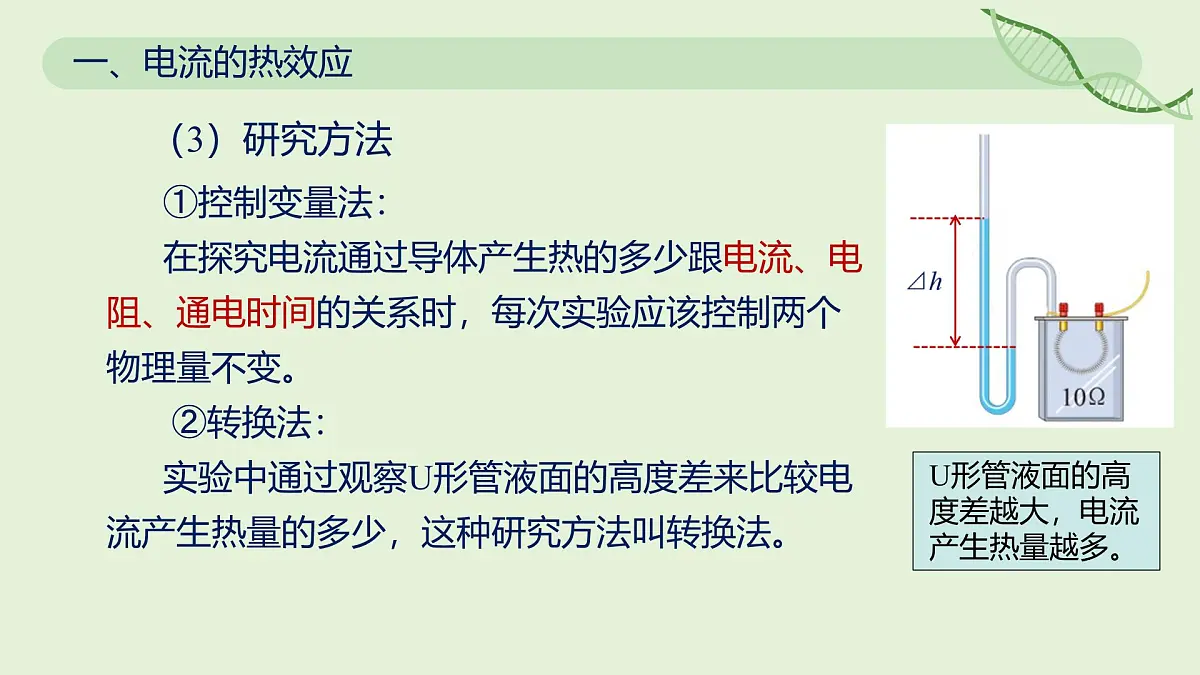

（3）研究方法 ①控制变量法：在探究电流通过导体产生热的多少跟电流、电阻、通电时间的关系时，每次实验应该控制两个物理量不变。 ②转换法：实验中通过观察U形管液面的高度差来比较电流产生热量的多少，这种研究方法叫转换法。
U形管液面的高度差越大，电流产生热量越多。
（4）实验电路图、器材如下所示：为了进行多次实验，需要改变通过两个电阻丝的电流，所以在电路中串联一个滑动变阻器，通过移动滑片改变电流。
【进行实验】（1）探究电流通过导体产生的热量跟电阻的关系 将两根阻值不等的电阻丝串联接入电路。闭合开关，通电一段时间，观察U形管液面高度差的变化。
（2）探究电流通过导体产生的热量跟电流的关系 在右方密封盒外并联一个5Ω的电阻R3，目的是改变通过盒内电阻的电流大小，由于R3的分流作用，因此通过两个容器中电阻的电流不同：I1=2I2。从而研究电流通过导体产生的热量跟电流的关系。闭合开关，通电一段时间后，观察U形管液面高度差的变化。
（3）探究电流通过导体产生的热量跟时间的关系 闭合开关，通电一段时间后，观察同一个密封盒U形管液面的高度差的变化。
（1）分析实验步骤（1）可发现：在电流和通电时间相等的情况下，电阻越大，电流产生的热量越多。（2）分析实验步骤（2）可发现：在电阻和通电时间相等的情况下，电流越大，电流产生的热量越多。（3）分析实验步骤（3）可知，在电流和电阻相等的情况下，通电时间越长，电流产生的热量越多。
1. 视频演示——《电流通过导体产生的热量跟电阻的关系》
2. 视频演示——《电流通过导体产生的热量跟电流的关系》
实验结束后，小红说她在一本书上看到用如图所示的装置也可以探究电流通过导体产生的热量跟哪些因素有关。请你对该装置进行评价。
该装置中，两个相同的烧瓶盛有质量相同、温度相同的同种液体；烧瓶内插有温度计，可以测量液体的温度。烧瓶内部有两个阻值不同的电阻丝，组成串联电路接入电路中。通过比较烧瓶内液体的温度可以探究影响电流通过导体产生热量的因素。
①当电阻丝通电后，电流产生热量使煤油温度升高，从而使温度计示数上升，因此根据温度计示数的变化可知电流产生热量的多少。
③乙图中R1、R2两电阻并联，甲、乙两装置中，电源电压相同，乙图中电阻R1两端的电压大于甲图中电阻R1两端的电压，则乙图中通过电阻R1的电流大。所以由a、c（或b、d）可以探究电流通过导体产生的热量与电流的关系。
②甲图中R1、R2两电阻串联，通过两电阻的电流相等，但两电阻的阻值不同，所以可探究电流产生热量的多少与电阻的关系。
英国物理学家焦耳用近40年的时间做了400多次实验，发现了电流通过导体产生的热量跟导体电阻、通过导体的电流及通电时间之间的关系，即焦耳定律。（1）内容： 电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。（2）公式： Q = I2Rt
（3）公式中Q = I2Rt 各量单位：I 表示电流，单位是安培（A） R 表示电阻，单位是欧姆（Ω） t 表示时间，单位是秒（s） Q表示热量，单位是焦耳（J） 1焦耳=1安2×1欧×1秒
焦耳在研究热的本质时，发现了热和功之间的转换关系，最终发展出热力学第一定律。他用近40年的时间做了400多次实验，研究热和功的关系。即焦耳定律。
詹姆斯·普雷斯科特·焦耳（1818年12月24日—1889年10月11日），出生于曼彻斯特近郊的沙弗特，英国物理学家，英国皇家学会会员。
（5）物理学家——焦耳
2. 推导焦耳定律
若电流做的功全部用来产生热量， 即 Q = W  因为电功 W = UIt   根据欧姆定律 U = IR 所以 Q = W = UIt = I2Rt 可见，在消耗的电能全部用来产生热量时，根据电功公式和欧姆定律推导出的结论与焦耳定律一致。
（1）电功与电热的区别电功是指电流通过一段电路所做的功，它的大小表示电路消耗电能的多少，也表示有多少电能转化为其他形式的能。电热是指电流通过一段电路做功时，电能转化为内能的那一部分。两者表示的意义不同，是两个不同的概念。
（2）电功与电热的联系 ①纯电阻电路 该类电路中，电流通过用电器时，电能全部转化为内能，电流产生的热量就等于消耗的电能，即Q=W Q放= W总=Pt=UIt= U2t/R =I2Rt上述公式适用于纯电阻电路。如电炉、电热器、电熨斗等。
②非纯电阻电路在该类电路中，当电流通过用电器时，电能主要转化为其它形式的能量，只有一部分转化为内能 。此时电能=内能+机械能 ，所以Q＜W。例如：当电扇工作时，消耗的电能主要转化为电机的机械能，有少部分转化为内能发热。 W总＝UIt =W机械能＋Q热量
纯电阻电路 Q=W
4. 电功、电功率、焦耳定律计算公式及其适用范围
5. 想想议议 （1）你现在明白了吗？电炉丝通电时，为什么电炉丝热得发红，而导线却几乎不发热？
（2）额定电压相同的灯泡，额定功率越大，电阻越小，正常工作时单位时间内产生的热量越多。可是按照焦耳定律，电阻越大，单位时间内产生的热量越多。二者似乎有矛盾，这是怎么回事?
1. 电热的利用 电流通过导体时，使导体只发热的用电器是利用了电流的热效应，这类用电器称为电热器，而电热器的主要部分是发热体。电热器的优点: 清洁卫生，没有环境污染，热效率高，还可以方便地控制和调节温度。
　　电流的热量有时是有害的，应该及时解决。 （1）例如我们的电脑在工作时，电路元件发热，温度升高，会影响到电脑的稳定性，甚至烧坏电脑CPU。人们常常采用安装散热窗、使用微型风扇等方法及时散热。
（2）电视机散热方法：在后盖开有很多孔，为了通风散热。（3）投影仪的散热方法：除在侧壁开孔外，内部还装有电风扇，工作时电风扇转动把热量吹到机器外面，可以降低灯泡、机器内部元件的温度。
1. ［2024·菏泽］下列家用电器，利用电流的热效应工作的是( )
A. 电冰箱B. 洗衣机C. 电脑D. 电饭煲
2. 如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析不正确的是( )
5. 小市同学在科学课上表演了一个小魔术，用如图所示形状的金属片点燃火柴，他将此金属片接在学生电源上（如图所示），则将火柴放在哪个位置最容易被点燃( )
7. 在家庭线路中，有时导线长度不够，需要把两根导线连接起来，而连接处往往比别处的温度高，而且更容易老化，甚至引起火灾，这是因为( )
A. 连接处的电阻大B. 连接处的电流大C. 连接处的电阻小D. 连接处的发热功率小
