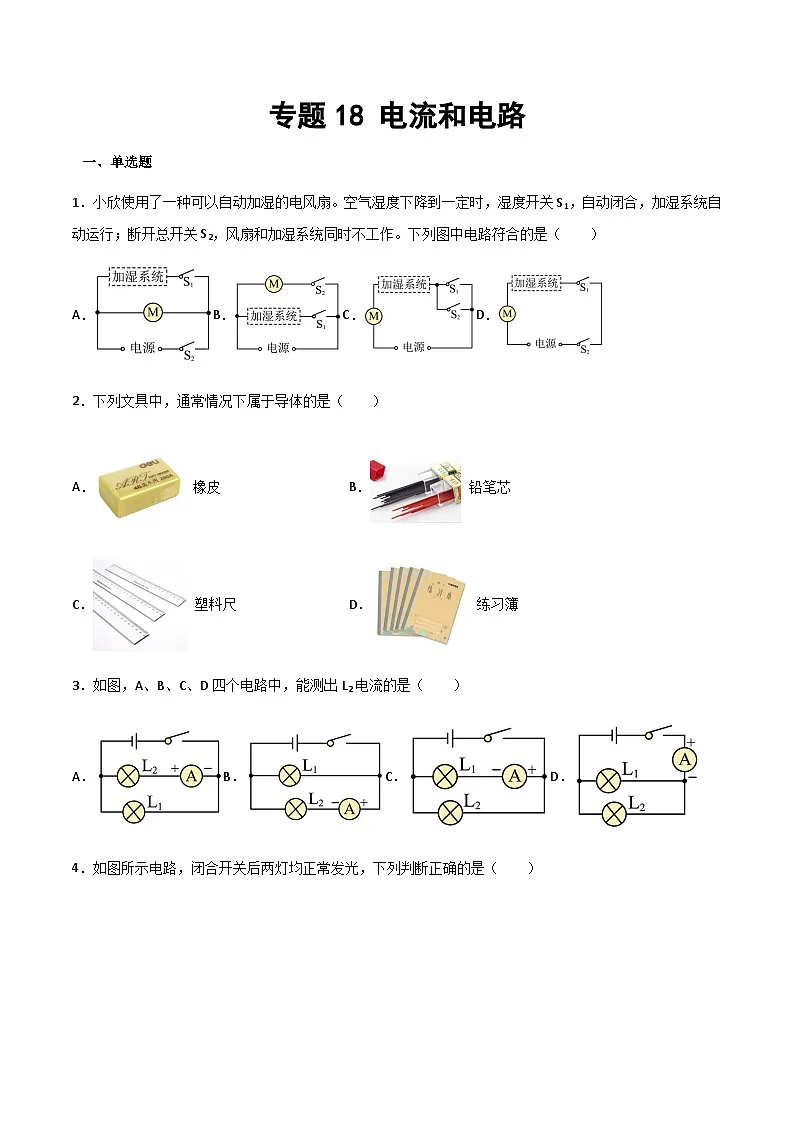

1．小欣使用了一种可以自动加湿的电风扇。空气湿度下降到一定时，湿度开关S1，自动闭合，加湿系统自动运行；断开总开关S2，风扇和加湿系统同时不工作。下列图中电路符合的是（ ）
A．B．C．D．
2．下列文具中，通常情况下属于导体的是（ ）
A． 橡皮B． 铅笔芯
C． 塑料尺D． 练习簿
3．如图，A、B、C、D四个电路中，能测出L2电流的是（ ）
A．B．C．D．

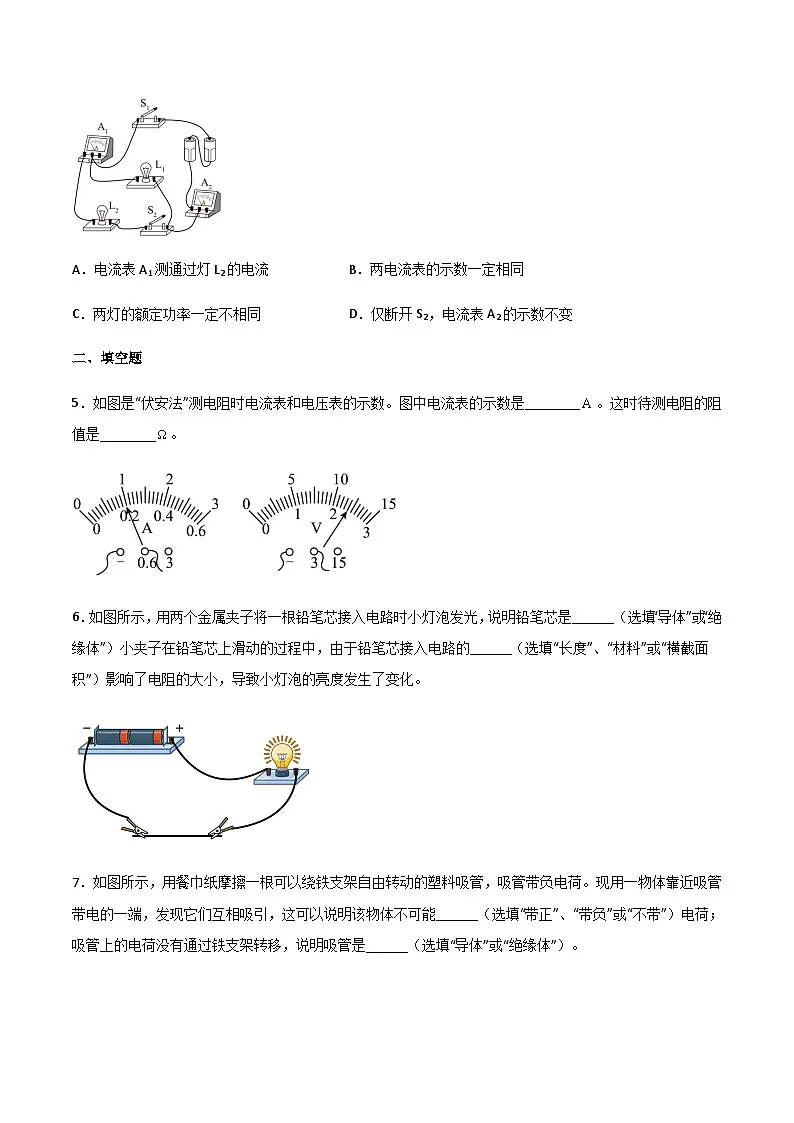

4．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A．电流表A1测通过灯L2的电流B．两电流表的示数一定相同
C．两灯的额定功率一定不相同D．仅断开S2，电流表A2的示数不变
二、填空题
5．如图是“伏安法”测电阻时电流表和电压表的示数。图中电流表的示数是________。这时待测电阻的阻值是________。
6．如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是______（选填“导体”或“绝缘体”）小夹子在铅笔芯上滑动的过程中，由于铅笔芯接入电路的______（选填“长度”、“材料”或“横截面积”）影响了电阻的大小，导致小灯泡的亮度发生了变化。
7．如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的塑料吸管，吸管带负电荷。现用一物体靠近吸管带电的一端，发现它们互相吸引，这可以说明该物体不可能______（选填“带正”、“带负”或“不带”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是______（选填“导体”或“绝缘体”）。
8．如图所示，闭合开关，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过灯泡L1的电流为______A；若用电流表单独测灯泡L1中的电流，应选用______（选填“0~0.6A”或“0~3A”）量程。
三、实验题
9．为了验证并联电路的电流特点，小陈同学设计了如图甲所示的电路进行实验。
（1）以笔画线代替导线，按电路甲把实物图乙补充完整______；（导线不许交叉）
（2） 他测了L1、L2支路和干路上的电流，分别记为I1、I2和I，电流表示数如图丙所示，可读出：I1=______A，I2=______A，I=______A；
（3）她可以得出初步结论，并联电路中干路电流和各支路电流的关系是______；（写出关系式即可）
（4）接下来，她应该______。
10．在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）在连接电路的过程中，开关应该______；
（2）接好电路后，在测量A处的电流时，发现电流表的指针偏转如图乙表示，原因是______；
（3）排除故障后，他用电流表分别在 A、B、C三处测得电流表数据如表格。比较表中数据可以初步得出结论：______（文字叙述）。
实验次数
A处的电流/A
B处的电流/A
C处的电流/A
1
0.10
0.12
0.22
2
0.22
0.24
0.16
3
0.26
0.30
0.56
