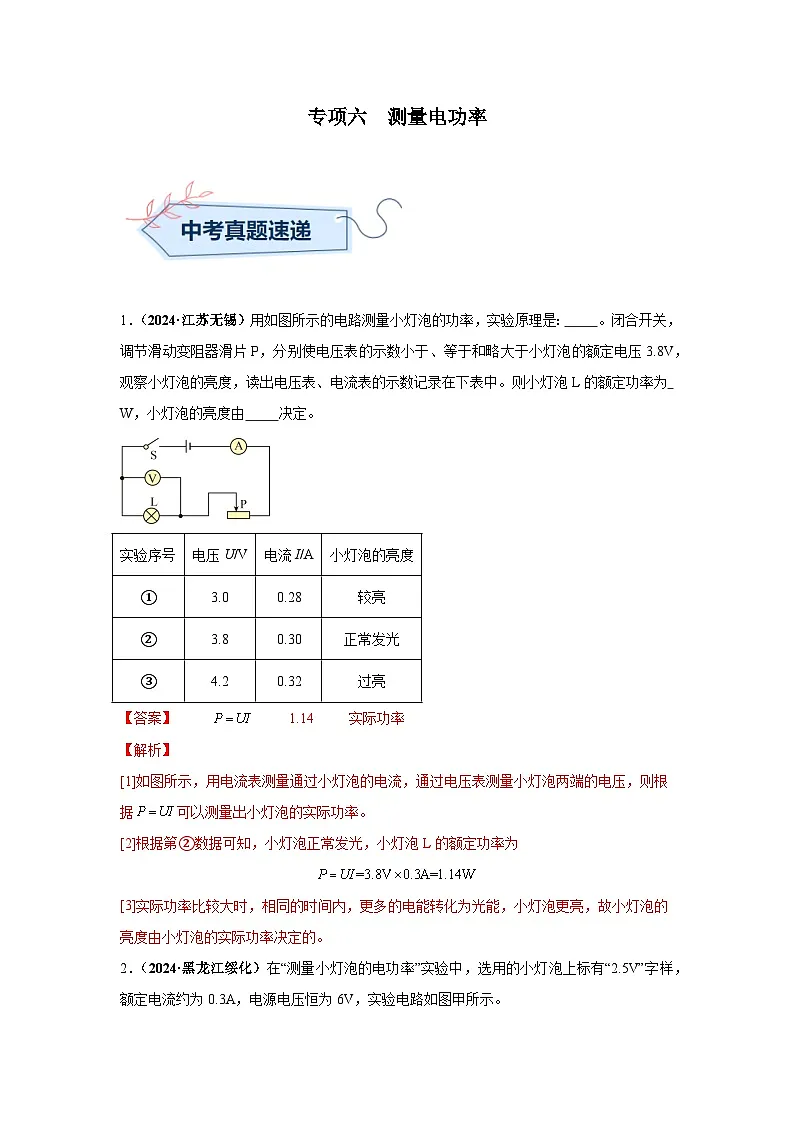

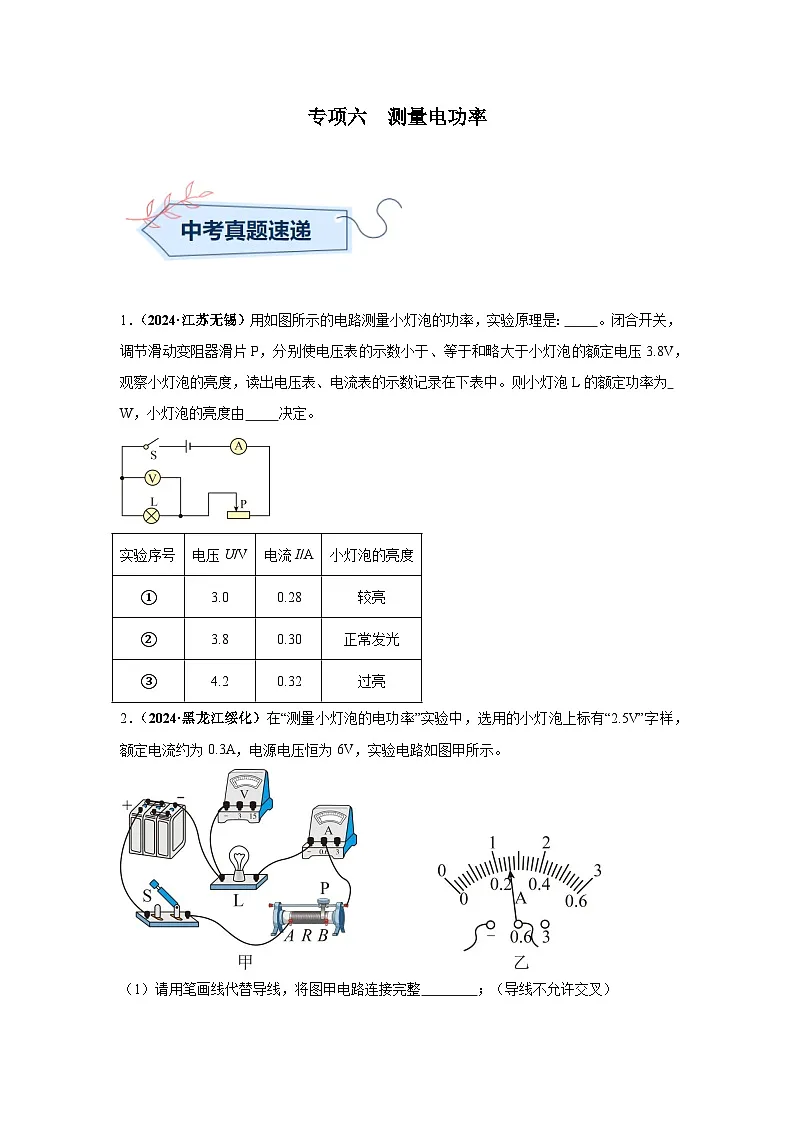

1．（2024·江苏无锡）用如图所示的电路测量小灯泡的功率，实验原理是： 。闭合开关，调节滑动变阻器滑片P，分别使电压表的示数小于、等于和略大于小灯泡的额定电压3.8V，观察小灯泡的亮度，读出电压表、电流表的示数记录在下表中。则小灯泡L的额定功率为 W，小灯泡的亮度由 决定。
【答案】 1.14 实际功率
【解析】
[1]如图所示，用电流表测量通过小灯泡的电流，通过电压表测量小灯泡两端的电压，则根据可以测量出小灯泡的实际功率。
[2]根据第②数据可知，小灯泡正常发光，小灯泡L的额定功率为
[3]实际功率比较大时，相同的时间内，更多的电能转化为光能，小灯泡更亮，故小灯泡的亮度由小灯泡的实际功率决定的。

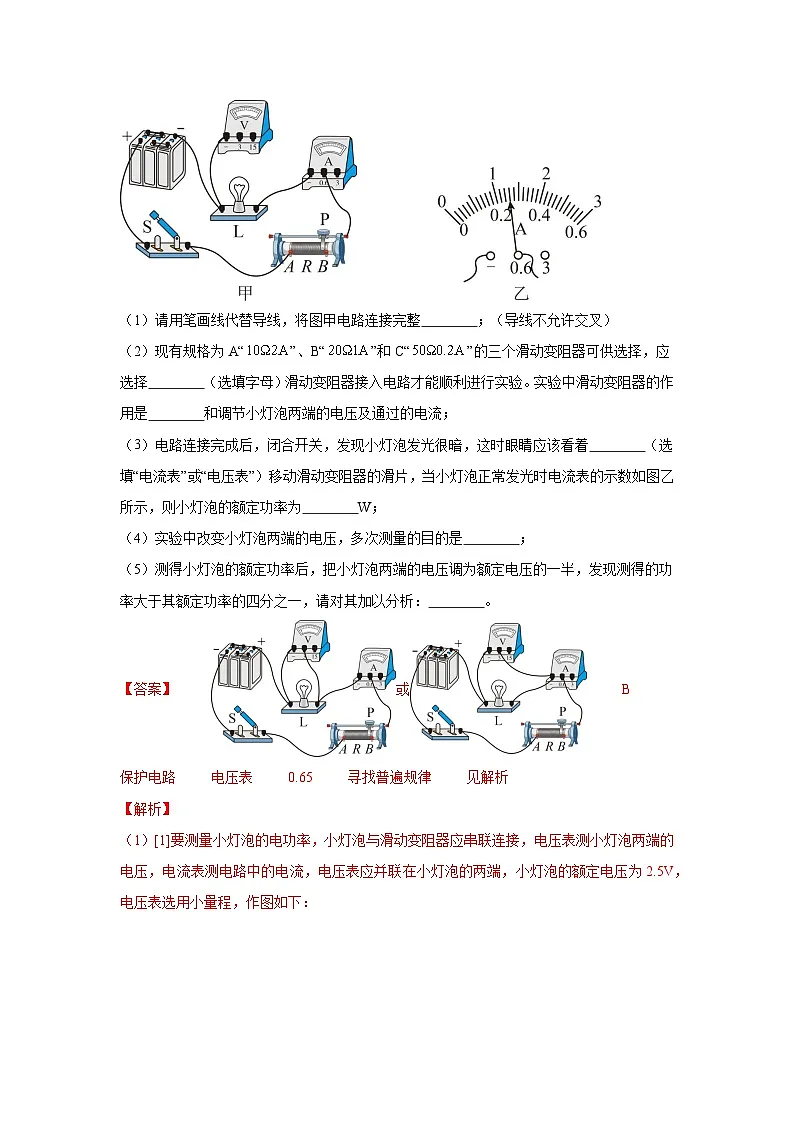

2．（2024·黑龙江绥化）在“测量小灯泡的电功率”实验中，选用的小灯泡上标有“2.5V”字样，额定电流约为0.3A，电源电压恒为6V，实验电路如图甲所示。
（1）请用笔画线代替导线，将图甲电路连接完整 ；（导线不允许交叉）
（2）现有规格为A“”、B“”和C“”的三个滑动变阻器可供选择，应选择 （选填字母）滑动变阻器接入电路才能顺利进行实验。实验中滑动变阻器的作用是 和调节小灯泡两端的电压及通过的电流；
（3）电路连接完成后，闭合开关，发现小灯泡发光很暗，这时眼睛应该看着 （选填“电流表”或“电压表”）移动滑动变阻器的滑片，当小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为 W；
（4）实验中改变小灯泡两端的电压，多次测量的目的是 ；
（5）测得小灯泡的额定功率后，把小灯泡两端的电压调为额定电压的一半，发现测得的功率大于其额定功率的四分之一，请对其加以分析： 。
【答案】 或 B 保护电路 电压表 0.65 寻找普遍规律 见解析
【解析】
（1）[1]要测量小灯泡的电功率，小灯泡与滑动变阻器应串联连接，电压表测小灯泡两端的电压，电流表测电路中的电流，电压表应并联在小灯泡的两端，小灯泡的额定电压为2.5V，电压表选用小量程，作图如下：
>或
（2）[2]小灯泡的额定电流约为0.3A>0.2A，C变阻器不符合题意；小灯泡正常发光时的电阻约为
此时变阻器两端的电压
U变=U总-U=6V-2.5V=3.5V
据串联电路的分压特点有
解得，变阻器应接入电路的阻值，R大大于10欧，而小于20欧，所以应选择B变阻器。
[3]实验中，为了保护电路，在闭合开关前，滑片应置于变阻器阻值最大位置处。
（3）[4]小灯泡发光较暗时，说明未正常发光，移动滑片时，应观察电压表，直到其示数为2.5V。
[5]由图书知，电流表选用小量程，分度值为0.02A，示数为0.26A。小灯泡的额定功率
（4）[6]为得到更具普遍性的结论，应进行多次实验，得到多组实验数据。
（5）[7]根据可知，若灯丝电阻不变，实际电压为额定电压一半时，实际功率恰好等于额定功率的四分之一；当实际电压低于额定电压时，灯丝温度降低。电阻减小，所以此时实际功率大于额定功率的四分之一。
3．（2024·广西）小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。
（1）闭合开关前，应将滑动变阻器的滑片置于 （选填“a”或“b”）端，闭合开关后，发现小灯泡不亮，则电路故障可能是滑动变阻器 （选填“短路”或“断路”）；
（2）排除故障后，某次实验电压表的示数如图乙所示，为 V；小明测得多组数据，并画出如图丙所示的图像，由图像可知小灯泡正常发光时的电阻为 ，小灯泡的额定功率为 W；
（3）图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而 （选填“增大”或“减小”）。
（4）受到上述实验的启发，为测量高温物体的温度，小明将图甲电路改装成一个简易的温度传感器。思路如下：将图甲中的小灯泡换成与灯丝同种材料的电阻丝，选择图中一个电表改装为温度显示仪。你建议他选哪个电表？请说明理由（从电表的示数随待测物体的温度变化关系进行阐述）。
答：
【答案】 b 断路 1.2 6.25 1 增大 见解析
【解析】
（1）[1]为了保护电路，闭合开关前，滑动变阻器滑片应移到阻值最大处，即b端。
[2]闭合开关，灯泡不亮，电路可能断路，则电路故障可能是滑动变阻器断路。
（2）[3]电压表选择小量程，分度值为0.1V，所以电压表示数为1.2V。
[4]由图丙可知，小灯泡正常发光时的电流为0.4A，则小灯泡正常发光时的电阻为
[5]根据可知，小灯泡的额定功率为
（3）[6]图丙中，当灯泡电压变大时，通过灯泡的电流也增大，灯泡的功率变大，灯丝温度变高，灯泡的电阻随温度的升高而增大。
（4）[7]温度越高，电阻丝的电阻越大，根据串联电路分压原理可知，电阻丝两端的电压越大，因此选择电压变改装为温度显示仪。实验序号
电压U/V
电流I/A
小灯泡的亮度
①
3.0
0.28
较亮
②
3.8
0.30
正常发光
③
4.2
0.32
过亮
