2025年安徽省蚌埠市五河县中考一模物理试题（原卷版+解析版）（中考模拟）

这是一份2025年安徽省蚌埠市五河县中考一模物理试题（原卷版+解析版）（中考模拟），共26页。试卷主要包含了试卷包括“试题卷”两部分，试卷中等内容，欢迎下载使用。
注意事项：
1.物理试卷共四大题23小题，满分70分。物理与化学的考试时间共120分钟。
2.试卷包括“试题卷”（4页）和“答题卷”（2页）两部分。 请务必在“答题卷”上答题，在“试题卷”上答题是无效的。
3.考试结束后，请将“试题卷”和“答题卷”一并交回。
4.试卷中
一、填空题（每小题2分，共20分）
1. 苏州评弹是苏州的“文化三绝”之一，被纳入“第一批国家级非物质文化遗产”名录，伴奏乐器主要是琵琶与三弦，如图所示。听众可根据声音的___________（选填“音调”“音色”或“响度”）辨别出是琵琶还是三弦发出的声音。
2. 冰蝴蝶是一种自然景观。在温度、湿度、风力适宜时，山间枯草茎秆中被吹出的小水滴遇冷发生____________（填物态变化名称）现象，从而结出如同“蝴蝶”一样的纤薄冰片。
3. 使用同一刻度尺测量同一作业本的长度，五次测量记录分别是： 这本作业本的长度应记为___________cm。
4. 如图所示，两艘船并排行驶时，两船间水的流速比两船外侧的大，这会使两船向____________（选填“中间靠拢”或“两侧分开”）。

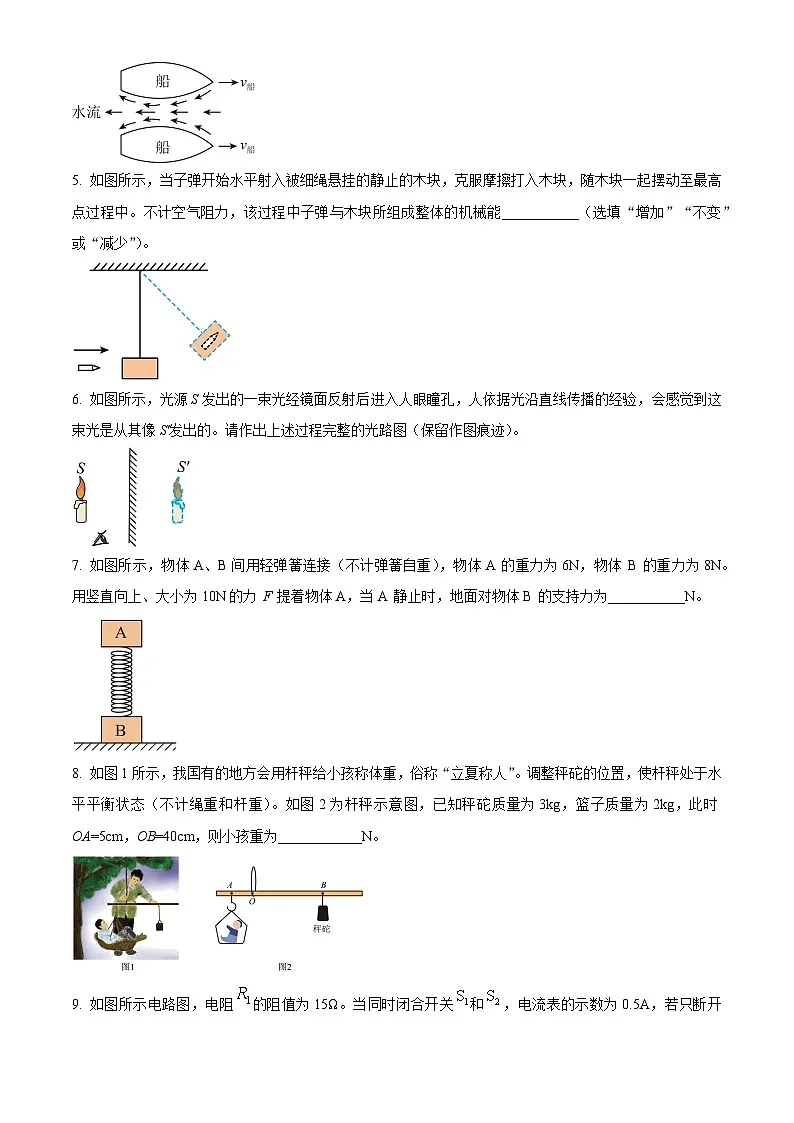

5. 如图所示，当子弹开始水平射入被细绳悬挂的静止的木块，克服摩擦打入木块，随木块一起摆动至最高点过程中。不计空气阻力，该过程中子弹与木块所组成整体的机械能___________（选填“增加”“不变”或“减少”）。
6. 如图所示，光源S发出的一束光经镜面反射后进入人眼瞳孔，人依据光沿直线传播的经验，会感觉到这束光是从其像S'发出的。请作出上述过程完整的光路图（保留作图痕迹）。
7. 如图所示，物体A、B间用轻弹簧连接（不计弹簧自重），物体A 的重力为6N，物体 B 的重力为8N。用竖直向上、大小为10N的力 F 提着物体A，当A 静止时，地面对物体B 的支持力为___________N。
8. 如图1所示，我国有的地方会用杆秤给小孩称体重，俗称“立夏称人”。调整秤砣的位置，使杆秤处于水平平衡状态（不计绳重和杆重）。如图2为杆秤示意图，已知秤砣质量为3kg，篮子质量为2kg，此时OA=5cm，OB=40cm，则小孩重为____________N。

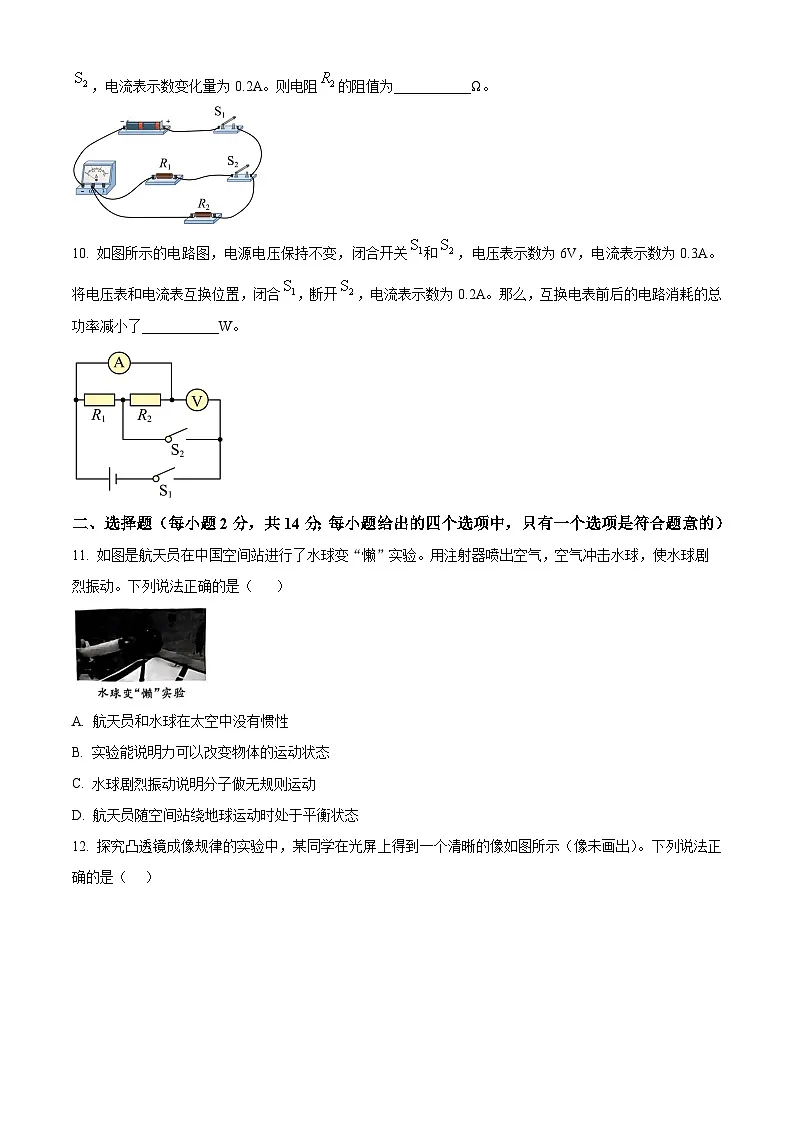

9. 如图所示电路图，电阻的阻值为15Ω。当同时闭合开关和，电流表的示数为0.5A，若只断开，电流表示数变化量为0.2A。则电阻的阻值为___________Ω。
10. 如图所示的电路图，电源电压保持不变，闭合开关和，电压表示数为6V，电流表示数为0.3A。将电压表和电流表互换位置，闭合，断开，电流表示数为0.2A。那么，互换电表前后的电路消耗的总功率减小了___________W。
二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）
11. 如图是航天员在中国空间站进行了水球变“懒”实验。用注射器喷出空气，空气冲击水球，使水球剧烈振动。下列说法正确的是（ ）
A. 航天员和水球在太空中没有惯性
B. 实验能说明力可以改变物体的运动状态
C. 水球剧烈振动说明分子做无规则运动
D. 航天员随空间站绕地球运动时处于平衡状态
12. 探究凸透镜成像规律的实验中，某同学在光屏上得到一个清晰的像如图所示（像未画出）。下列说法正确的是（ ）
A. 在光屏位置透过透镜观察不到像B. 成倒立、放大的实像，焦距40cm
C. 成倒立、等大的实像，焦距10cmD. 去掉光屏，烛焰经凸透镜不能成像
13. 运动员百米赛跑时，如果计时员听到枪声才开始计时（已知声音在空气中传播的速度为340m/s），所记录的成绩比看到发令枪冒出的“白烟”开始计时的成绩（ ）
A. 少记约0.294sB. 多记约0.294sC. 少记约0.147sD. 计时准确
14. 如图所示为改进的“探究滑动摩擦力大小影响因素”的实验装置，在水平拉力 的作用下，木板在水平桌面上匀速向右运动，同时木块相对于桌面静止，已知此时弹簧测力计示数为2N。滑轮摩擦力影响忽略不计。则下列说法中正确的是（ ）
①木块与木板之间的摩擦力为10N；
②木块与木板之间的摩擦力为2N；
③若木板速度变大，弹簧测力计示数不变；
④若木板速度变大，弹簧测力计示数变大；
A. 只有①③正确B. 只有②④正确C. 只有②③正确D. 只有①④正确
15. 小灯泡L和定值电阻R 接在如图甲所示的电路中，其两者的I—U关系图像如图乙所示，下列分析错误的是（ ）
A. 定值电阻的阻值为40Ω
B. 图线b表示定值电阻R 的图像
C. 当电源电压为4V时，电流表示数为0.3A
D. 当电源电压为4V时，小灯泡L的实际功率为1.2W
16. 一种动圈式扬声器可以代替话筒使用，如图所示。人对着扬声器锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈也会随着振动（线圈放置在一个永久磁体的磁场中），这时线圈中就会产生随声音变化的电流，下列说法正确的是（ ）
A. 该过程中，电能转化为机械能B. 该过程中，线圈在磁场中不受力
C. 该过程的原理与电动机相同D. 该过程的原理与发电机相同
17. 如图甲所示是一款体重秤的简易电路，电路中电源电压恒为6V，定值电阻的阻值为10Ω，电压表的量程为3V，电流表的量程为0.6A，秤盘下压力检测板M与可变电阻R 相连。R的阻值与压力F的关系如图乙所示，闭合开关S后，下列说法正确的是（ ）
A. 当检测板所受压力 F 增大时，电压表的示数减小
B. F增大时，电压表与电流表示数变化量比值保持不变
C. 该装置所能测量的最大质量为120kg
D. 若将R0换成20Ω的电阻，则该装置所能测量的最大压力将变小
三、实验题（第18小题4分，第19 小题4分，第20小题8分，共16分）
18. 探究平面镜成像特点实验中：
（1）如图所示，选择大小完全相同的蜡烛1和蜡烛2。点燃蜡烛1且多次改变其位置时，移动蜡烛2 恰好都能与蜡烛1的像完全重合，说明像与物大小__________；
（2）为了验证所成的像是实像还是虚像，请你写出正确的实验步骤为：_____________________。
19. 兴趣小组使用天平和量筒等测量液体密度。准备好实验器材后，操作步骤如下：
（1）把天平放在水平桌面上，将游码移到零刻度线处，发现天平指针静止时的位置如图甲所示，要使天平平衡，他应该 （填选项前的字母），使天平水平平衡；
A. 把横梁右端螺母向右旋出一些
B. 把横梁右端螺母向左旋进一些
C. 向右移动游码
（2）正确操作实验，图乙所示为烧杯和液体总质量；烧杯中的部分液体倒入量筒后如图丙所示。实验数据记录如下表所示：
结合图示和表格数据，计算该液体的密度为__________g/cm3。
20. 用如图甲所示的电路“探究电流与电阻的关系”。器材有：电源（电压恒为3V），开关，滑动变阻器（20Ω 1A），电压表、电流表各一个，导线若干，定值电阻 R 备有（5Ω、10Ω、20Ω、40Ω、50Ω）各一个。
（1）为了完成实验，请你用笔画线代替导线把图甲电路连接完整______（要求：滑动变阻器的滑片向右移，电流表的示数增大）；
（2）正确连接电路，当取下5Ω的定值电阻换用10Ω的定值电阻后，为了顺利完成实验，正确的操作是：______；
（3）实验中依次接入不同定值电阻，通过正确操作实验，记录数据并绘出电流与电阻倒数变化的图像，如图乙所示。分析图像乙的信息，可以得到的结论是：______；
（4）使用50Ω定值电阻实验时，连接好电路，无论怎样调节滑动变阻器，电压表示数都不能达到“目标值”，无法再进行实验，为了继续使用前面数据，利用现有器材完成探究，下列方案中可行的是：______（填选项字母）。
①减少1节干电池
②将设定加在电阻两端的电压调整为2.5V
③将10Ω的电阻串联在开关和滑动变阻器之间
④将40Ω的电阻串联在开关和滑动变阻器之间
A. 只有①B. 只有③C. 只有②③D. 只有③④
四、计算与推导题（第21小题5分，第22小题7分，第23小题8分，共20分；解答要有必要的公式和过程）
21. 小轿车行驶在盘山公路爬坡过程可简化为如图所示的斜面模型。若小轿车的质量为1.2t，小轿车从斜面底端沿斜面往上匀速行驶了18km，升高了9km，所用时间为2h，该装置的机械效率为75%，匀速行驶牵引力F恒定不变，其方向始终与斜面平行。求：
（1）该过程做有用功；
（2）牵引力的功率。
22. 如图甲所示，将边长为h的正方体木块A放入水中时，有h1浸入水中。如图乙所示，将金属块B放在木块A中央静止后，木块A下表面到水面的距离为h2。如图丙所示，再用轻质细线将金属块B绑在木块A中央，放入水中静止后测出木块A下表面到水面的距离为h3，以上过程均不考虑水附着在物体上的影响，木块A的底面积为S。 g、ρ水、S、h1、h2、h3均为已知量。求：
（1）木块A的重力GA（用题中已知物理量符号表示）；
（2）金属块B质量mB的表达式（用题中已知物理量符号表示）；
（3）若 求金属块B的密度。
23. 如图甲所示是家用电器的简化电路图，定值电阻R1和R2为发热体，R2阻值为235Ω，忽略温度对电阻的影响。通过旋钮开关分别置于“0和1”、“1和2”、“2和3”接线柱，可实现电路通断，以及处于保温状态和加热状态调换。保温状态功率数字模糊不清，相关参数如表格所示。求：
（1）R1的电阻；
（2）保温状态功率；
（3）用电高峰期，关闭家中的其他用电器，电器处于加热状态烧水，观察发现如图乙所示的电能表的脉冲指示灯1min闪烁了20次。按照这样的加热条件，把1个标准大气压下，质量为1.5kg、初温为20℃的水加热沸腾，已知加热效率为84%， 计算水加热至沸腾的总时间。

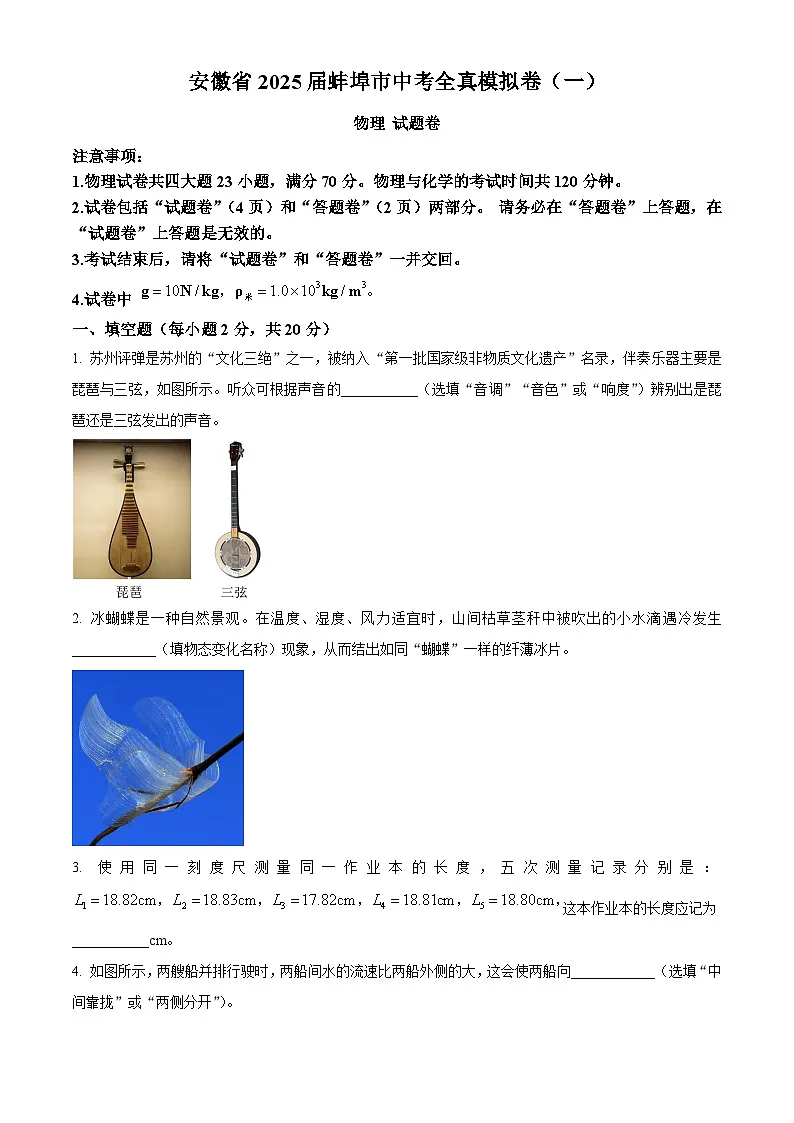

安徽省2025届蚌埠市中考全真模拟卷（一）
物理 试题卷
注意事项：
1.物理试卷共四大题23小题，满分70分。物理与化学的考试时间共120分钟。
2.试卷包括“试题卷”（4页）和“答题卷”（2页）两部分。 请务必在“答题卷”上答题，在“试题卷”上答题是无效的。
3.考试结束后，请将“试题卷”和“答题卷”一并交回。
4.试卷中
一、填空题（每小题2分，共20分）
1. 苏州评弹是苏州的“文化三绝”之一，被纳入“第一批国家级非物质文化遗产”名录，伴奏乐器主要是琵琶与三弦，如图所示。听众可根据声音的___________（选填“音调”“音色”或“响度”）辨别出是琵琶还是三弦发出的声音。
【答案】音色
【解析】
【详解】听众可根据声音的音色辨别出是琵琶还是三弦发出的声音，因为音色是发声体的声音品质，是区别声音的重要标志。
2. 冰蝴蝶是一种自然景观。在温度、湿度、风力适宜时，山间枯草茎秆中被吹出的小水滴遇冷发生____________（填物态变化名称）现象，从而结出如同“蝴蝶”一样的纤薄冰片。
【答案】凝固
【解析】
【详解】冰蝴蝶是山间枯草茎秆中被吹出的小水滴遇冷发生凝固形成的，从而结出如同“蝴蝶”一样的纤薄冰片。
3. 使用同一刻度尺测量同一作业本的长度，五次测量记录分别是： 这本作业本的长度应记为___________cm。
【答案】18.82
【解析】
【详解】数据中第1，2，4，5这四次测量结果均在18.80 cm ~ 18.83 cm之间，第3次数据明显偏离其他数据，可能是测量时的错误，需要剔除异常值，然后计算剩余四个数据的平均值。由于刻度尺的估读位通常是 0.01 cm，结果保留与原始数据相同的小数位数，作业本的长度应记为 18.82 cm。
4. 如图所示，两艘船并排行驶时，两船间水的流速比两船外侧的大，这会使两船向____________（选填“中间靠拢”或“两侧分开”）。
【答案】中间靠拢
【解析】
【详解】两艘船并排行驶时，两船内侧的水流速度大，压强小；两船外侧的水流速度小，压强大；从而产生向内的压强差，在这个压强差的作用下，两船会向中间靠拢，出现相撞事故。
5. 如图所示，当子弹开始水平射入被细绳悬挂的静止的木块，克服摩擦打入木块，随木块一起摆动至最高点过程中。不计空气阻力，该过程中子弹与木块所组成整体的机械能___________（选填“增加”“不变”或“减少”）。
【答案】减少
【解析】
【详解】子弹水平射入被细绳悬挂的静止的木块过程中，克服摩擦做功，子弹与木块所组成整体的部分机械能转化为内能，机械能减少；两者相对静止后摆动过程中，不计空气阻力，机械能保持不变，所以，在整个过程中，子弹与木块所组成整体的机械能减少。
6. 如图所示，光源S发出的一束光经镜面反射后进入人眼瞳孔，人依据光沿直线传播的经验，会感觉到这束光是从其像S'发出的。请作出上述过程完整的光路图（保留作图痕迹）。
【答案】
【解析】
【详解】先通过平面镜作出发光点S的对称点S'，即为S的像，人眼感知到的光线路径是从像S'发出的虚光线，连接S'，眼睛交于平面镜于O点，O点为入射点，连接SO即为入射光线，0B为反射光线，如图所示
7. 如图所示，物体A、B间用轻弹簧连接（不计弹簧自重），物体A 的重力为6N，物体 B 的重力为8N。用竖直向上、大小为10N的力 F 提着物体A，当A 静止时，地面对物体B 的支持力为___________N。
【答案】4
【解析】
【分析】
【详解】当A 静止时，弹簧和B也处于静止状态，将A、B及弹簧视为一个整体，它处于平衡状态，受到平衡力作用，即它受到的重力、拉力、支持力三力平衡，所以，地面对物体B 的支持力为F支=GA+GB-F=6N+8N-10N=4N
8. 如图1所示，我国有的地方会用杆秤给小孩称体重，俗称“立夏称人”。调整秤砣的位置，使杆秤处于水平平衡状态（不计绳重和杆重）。如图2为杆秤示意图，已知秤砣质量为3kg，篮子质量为2kg，此时OA=5cm，OB=40cm，则小孩重为____________N。
【答案】220
【解析】
【详解】根据杠杆平衡条件得
解得，小孩重为
9. 如图所示电路图，电阻的阻值为15Ω。当同时闭合开关和，电流表的示数为0.5A，若只断开，电流表示数变化量为0.2A。则电阻的阻值为___________Ω。
【答案】10
【解析】
【详解】由图可知，同时闭合开关S1和S2，电阻R1与R2并联，电流表测干路电流，若只断开S2，电路为R2的简单电路，电流表测通过R2的电流，电流表示数变化量为0.2A，即通过R1的电流为0.2A
根据并联电路电流规律可知通过R2的电流为
根据欧姆定律可得电源电压为
根据并联电路可知各用电器两端电压相同等于电源电压，即
根据欧姆定律可得的阻值为。
10. 如图所示的电路图，电源电压保持不变，闭合开关和，电压表示数为6V，电流表示数为0.3A。将电压表和电流表互换位置，闭合，断开，电流表示数为0.2A。那么，互换电表前后的电路消耗的总功率减小了___________W。
【答案】4.2
【解析】
【详解】由图可知，闭合开关S1和S2时，两电阻并联，电压表测电源电压，电流表测通过R2的电流，根据欧姆定律求出R2的阻值为
将电压表和电流表互换位置，闭合S1，断开S2时，两电阻串联，电压表测电源电压，电流表测电路中的电流，根据欧姆定律求出电路中的总电阻，
根据串联电路的电阻特点求出R1的阻值为
根据欧姆定律求出两电阻并联时通过R1的电流
根据并联电路的电流特点求出干路电流
此时电路消耗的总功率，
两电阻串联时电路消耗总功率，
互换电表前后的电路消耗的总功率减小量，。
二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的）
11. 如图是航天员在中国空间站进行了水球变“懒”实验。用注射器喷出空气，空气冲击水球，使水球剧烈振动。下列说法正确的是（ ）
A. 航天员和水球在太空中没有惯性
B. 实验能说明力可以改变物体的运动状态
C. 水球剧烈振动说明分子做无规则运动
D. 航天员随空间站绕地球运动时处于平衡状态
【答案】B
【解析】
【详解】A．一切物体在任何情况下都具有惯性，惯性是物体保持其运动状态的性质，与是否在太空中无关，故A错误；
B．力不仅可以改变物体的形状，还能改变物体的运动状态，用注射器喷出空气，空气冲击水球，使水球剧烈振动，说明力可以改变物体的运动状态，故B正确；
C．水球剧烈振动是由于外力作用，而不是分子无规则运动的结果。分子无规则运动是热运动的表现，与宏观振动无关，故C错误；
D．航天员随空间站绕地球运动时运动状态不断改变，不会处于平衡状态，故D错误。
故选B。
12. 探究凸透镜成像规律的实验中，某同学在光屏上得到一个清晰的像如图所示（像未画出）。下列说法正确的是（ ）
A. 在光屏位置透过透镜观察不到像B. 成倒立、放大的实像，焦距40cm
C. 成倒立、等大的实像，焦距10cmD. 去掉光屏，烛焰经凸透镜不能成像
【答案】C
【解析】
【详解】同学在光屏上得到一个清晰的像，且，所以此时应为成倒立等大的实像，图中可知，则该凸透镜的焦距，成实像去掉光屏不影响，烛焰经凸透镜仍能成像。故C正确，ABD错误
故选C。
13. 运动员百米赛跑时，如果计时员听到枪声才开始计时（已知声音在空气中传播的速度为340m/s），所记录的成绩比看到发令枪冒出的“白烟”开始计时的成绩（ ）
A. 少记约0.294sB. 多记约0.294sC. 少记约0.147sD. 计时准确
【答案】A
【解析】
【详解】听到枪声才开始计时，说明枪声已经传播100米到达终点时才开始计时，测得的时间肯定少了，光在空气中的传播速度接近在真空中的传播速度，即3×108m/s，远大于声速，所以光通过100m的时间忽略不计，则少的时间为
故A符合题意，BCD不符合题意。
故选A。
14. 如图所示为改进的“探究滑动摩擦力大小影响因素”的实验装置，在水平拉力 的作用下，木板在水平桌面上匀速向右运动，同时木块相对于桌面静止，已知此时弹簧测力计示数为2N。滑轮摩擦力影响忽略不计。则下列说法中正确的是（ ）
①木块与木板之间的摩擦力为10N；
②木块与木板之间的摩擦力为2N；
③若木板速度变大，弹簧测力计示数不变；
④若木板速度变大，弹簧测力计示数变大；
A. 只有①③正确B. 只有②④正确C. 只有②③正确D. 只有①④正确
【答案】C
【解析】
【详解】①②拉动木板时，木块处于静止状态，受到的拉力与滑动摩擦力是一对平衡力，大小相等，水平拉力 ，故木板对木块的摩擦力为2N，则木块与木板之间的摩擦力为2N。故①错误，②正确；
③④测力计对木块的拉力与木块所受的摩擦力是一对平衡力，而滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，若木板速度变大，压力大小和接触面的粗糙程度不变，则木块所受的摩擦力不变，则测力计对木块的拉力不变，即弹簧测力计示数不变。故③正确，④错误。
故C正确，ABD错误。
故选C。
15. 小灯泡L和定值电阻R 接在如图甲所示的电路中，其两者的I—U关系图像如图乙所示，下列分析错误的是（ ）
A. 定值电阻的阻值为40Ω
B. 图线b表示定值电阻R 的图像
C. 当电源电压为4V时，电流表示数为0.3A
D. 当电源电压为4V时，小灯泡L的实际功率为1.2W
【答案】C
【解析】
【详解】AB．定值电阻的电流与其两端电压成正比，所以图乙中图线b表示电阻R的I﹣U关系图像，则图线a是灯泡L的I﹣U关系图像。由图线b可知，定值电阻R两端的电压为4V时，电流为0.1A，则定值电阻的阻值为
故AB正确，不符合题意；
CD．由电路图可知，小灯泡L和定值电阻R并联，电流表测干路电流。当电源电压为4V时，根据并联电压规律，此时灯泡L和定值电阻R的电压均为4V，由乙图可知，此时定值电阻R的电流为0.1A，灯泡L的电流为0.3A，根据并联电流规律，电流表示数为
小灯泡L的实际功率为
故C错误，符合题意，D正确，不符合题意。
故选C。
16. 一种动圈式扬声器可以代替话筒使用，如图所示。人对着扬声器的锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈也会随着振动（线圈放置在一个永久磁体的磁场中），这时线圈中就会产生随声音变化的电流，下列说法正确的是（ ）
A. 该过程中，电能转化为机械能B. 该过程中，线圈在磁场中不受力
C. 该过程的原理与电动机相同D. 该过程的原理与发电机相同
【答案】D
【解析】
【详解】由题意知，动圈式扬声器的原理是：纸盆的振动带动线圈在磁场在做切割磁感线的运动，会在线圈中产生感应电流，即是电磁感应现象。
A．该过程中是机械能转化为电能，故A错误；
B．该过程中线圈在磁场中受力的作用，故B错误；
CD．该过程的原理与发电机相同，即都是电磁感应现象，故C错误，D正确。
故选D。
17. 如图甲所示是一款体重秤的简易电路，电路中电源电压恒为6V，定值电阻的阻值为10Ω，电压表的量程为3V，电流表的量程为0.6A，秤盘下压力检测板M与可变电阻R 相连。R的阻值与压力F的关系如图乙所示，闭合开关S后，下列说法正确的是（ ）
A. 当检测板所受压力 F 增大时，电压表的示数减小
B. F增大时，电压表与电流表示数变化量比值保持不变
C. 该装置所能测量的最大质量为120kg
D. 若将R0换成20Ω的电阻，则该装置所能测量的最大压力将变小
【答案】D
【解析】
【详解】由图甲可知，R和R0串联，电压表测量R0两端的电压。
A．由图像可知，当检测板所受压力增大时，可变电阻R的阻值变小，则电路的总电阻减小，电路的电流增大，电压表测定值电阻R0两端的电压，可知电压表的示数增大，故A错误；
B．电源电压不变，电压表示数变化量也等于R两端电压的变化量，串联电路电流处处相等，电压表与电流表示数变化量比值等于可变电阻的阻值，由于F增大时，R的阻值减小，电压表与电流表示数变化量比值减小，故B错误；
C．压力越大，R电阻越小，通过电路的电流越大，电流表量程为 0.6A，电压表量程为 3V。当电压表示数为3V时，此时通过电路的电流为允许通过的最大电流
此时可变电阻R的阻值为
由图乙可知，此时最大的压力为900N，则最大质量为，故C错误；
D．若将R0换成20Ω的电阻，由于电压表和电流表的量程一定，根据欧姆定律可知电路中的最大电流变小，根据串联电路的电压特点可知压敏电阻两端的电压为3V，则压敏电阻接入电路的阻值变大，由图乙可知该装置所能测量的最大压力值变小，故D正确。
故选D。
三、实验题（第18小题4分，第19 小题4分，第20小题8分，共16分）
18. 在探究平面镜成像特点实验中：
（1）如图所示，选择大小完全相同的蜡烛1和蜡烛2。点燃蜡烛1且多次改变其位置时，移动蜡烛2 恰好都能与蜡烛1的像完全重合，说明像与物大小__________；
（2）为了验证所成的像是实像还是虚像，请你写出正确的实验步骤为：_____________________。
【答案】（1）相等 （2）见解析
【解析】
【小问1详解】
点燃蜡烛1且多次改变其位置时，移动蜡烛2恰好都能与蜡烛1的像完全重合，说明像与物大小相等。
【小问2详解】
在蜡烛1的像的位置放置一张白纸，观察白纸上是否能接收到蜡烛1的像。如果白纸上能接收到像，则说明像是实像；如果不能接收到像，则说明像是虚像。
19. 兴趣小组使用天平和量筒等测量液体的密度。准备好实验器材后，操作步骤如下：
（1）把天平放在水平桌面上，将游码移到零刻度线处，发现天平指针静止时的位置如图甲所示，要使天平平衡，他应该 （填选项前的字母），使天平水平平衡；
A. 把横梁右端螺母向右旋出一些
B. 把横梁右端螺母向左旋进一些
C. 向右移动游码
（2）正确操作实验，图乙所示为烧杯和液体总质量；烧杯中的部分液体倒入量筒后如图丙所示。实验数据记录如下表所示：
结合图示和表格数据，计算该液体的密度为__________g/cm3。
【答案】（1）B （2）0.855
【解析】
【小问1详解】
要使天平平衡，需要根据指针的偏转方向进行调整。图甲中指针偏向右侧，左侧上翘，应该将横梁右端螺母向左旋进一些，使天平平衡。故B正确，AC错误。
故选B。
【小问2详解】
由图乙知，标尺分度值为0.2g，烧杯和液体的总质量为，杯和剩余液体的质量为47.2g，则液体的质量为，由图丙知量筒分度值为2mL，液体的体积为，则液体的密度为。
20. 用如图甲所示的电路“探究电流与电阻的关系”。器材有：电源（电压恒为3V），开关，滑动变阻器（20Ω 1A），电压表、电流表各一个，导线若干，定值电阻 R 备有（5Ω、10Ω、20Ω、40Ω、50Ω）各一个。
（1）为了完成实验，请你用笔画线代替导线把图甲电路连接完整______（要求：滑动变阻器的滑片向右移，电流表的示数增大）；
（2）正确连接电路，当取下5Ω的定值电阻换用10Ω的定值电阻后，为了顺利完成实验，正确的操作是：______；
（3）实验中依次接入不同的定值电阻，通过正确操作实验，记录数据并绘出电流与电阻倒数变化的图像，如图乙所示。分析图像乙的信息，可以得到的结论是：______；
（4）使用50Ω定值电阻实验时，连接好电路，无论怎样调节滑动变阻器，电压表示数都不能达到“目标值”，无法再进行实验，为了继续使用前面数据，利用现有器材完成探究，下列方案中可行的是：______（填选项字母）。
①减少1节干电池
②将设定加在电阻两端的电压调整为2.5V
③将10Ω的电阻串联在开关和滑动变阻器之间
④将40Ω的电阻串联在开关和滑动变阻器之间
A. 只有①B. 只有③C. 只有②③D. 只有③④
【答案】（1） （2）将滑动变阻器滑片向左移，直至电压表的示数与控制的电压值相同
（3）电压一定时，通过导体电流与导体的电阻成反比
（4）B
【解析】
【小问1详解】
滑动变阻器的滑片向右移，电流表的示数增大，可知电路的电阻变小，则变阻器阻值变小，所以滑动变阻器右下接线柱连入电路中，作图如下：
【小问2详解】
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大。探究电流与电阻的实验中应控制电阻两端的电压不变，由分压原理，为了顺利完成实验，使电压表示数不变，应增大滑动变阻器的电阻从而增大变阻器分得的电压，则应将滑动变阻器滑片向左移，直至电压表的示数与控制的电压值相同。
【小问3详解】
由图像可知，图像为正比例函数图像，可得：电压一定时，通过导体的电流与导体的电阻成反比。
【小问4详解】
①由图乙可知，当，即时，电流为0.4A，则电阻两端控制的电压值为
减少1节干电池，电源电压变为1.5V，小于2V，故①不可行；
②因为要继续使用前面的数据，所以不能将设定加在电阻两端的电压调整为2.5V，故②不可行；
③④使用50Ω定值电阻实验时，根据串联分压原理，则有
解得需要滑动变阻器的阻值调为。滑动变阻器规格为“20Ω 1A”，所以需要串联一个阻值范围在的定值电阻，故③可行，④不可行。
故选B。
四、计算与推导题（第21小题5分，第22小题7分，第23小题8分，共20分；解答要有必要的公式和过程）
21. 小轿车行驶在盘山公路爬坡过程可简化为如图所示的斜面模型。若小轿车的质量为1.2t，小轿车从斜面底端沿斜面往上匀速行驶了18km，升高了9km，所用时间为2h，该装置的机械效率为75%，匀速行驶牵引力F恒定不变，其方向始终与斜面平行。求：
（1）该过程做的有用功；
（2）牵引力的功率。
【答案】（1）1.08×108J；
（2）2×104W
【解析】
【小问1详解】
解：有用功是指克服重力所做的功，即小轿车在爬坡过程中升高所做的功，即。
【小问2详解】
由可知，牵引力做的总功为
牵引力的功率为。
22. 如图甲所示，将边长为h正方体木块A放入水中时，有h1浸入水中。如图乙所示，将金属块B放在木块A中央静止后，木块A下表面到水面的距离为h2。如图丙所示，再用轻质细线将金属块B绑在木块A中央，放入水中静止后测出木块A下表面到水面的距离为h3，以上过程均不考虑水附着在物体上的影响，木块A的底面积为S。 g、ρ水、S、h1、h2、h3均为已知量。求：
（1）木块A的重力GA（用题中已知物理量符号表示）；
（2）金属块B质量mB的表达式（用题中已知物理量符号表示）；
（3）若 求金属块B的密度。
【答案】（1）；
（2）；
（3）
【解析】
【小问1详解】
木块A漂浮在水中，则受到的浮力等于其自身重力，又根据阿基米德原理可得浮力等于排开水的重力，则
【小问2详解】
在乙图中，木块A和金属块B共同漂浮在水面上，浮力等于总重力，则
B的重力为，代入上式可得，解得
【小问3详解】
在丙图中，木块A和金属块B被细线绑在一起，浮力等于总重力，则
可得，解得
金属块B的密度为
23. 如图甲所示是家用电器的简化电路图，定值电阻R1和R2为发热体，R2阻值为235Ω，忽略温度对电阻的影响。通过旋钮开关分别置于“0和1”、“1和2”、“2和3”接线柱，可实现电路通断，以及处于保温状态和加热状态调换。保温状态功率数字模糊不清，相关参数如表格所示。求：
（1）R1的电阻；
（2）保温状态功率；
（3）用电高峰期，关闭家中的其他用电器，电器处于加热状态烧水，观察发现如图乙所示的电能表的脉冲指示灯1min闪烁了20次。按照这样的加热条件，把1个标准大气压下，质量为1.5kg、初温为20℃的水加热沸腾，已知加热效率为84%， 计算水加热至沸腾的总时间。
【答案】（1）40Ω； （2）176W； （3）600s
【解析】
【小问1详解】
解：旋钮开关置于“2和3”电路中只有定值电阻R1，根据可知此时为加热状态，旋钮开关置于“1和2”定值电阻R1和R2串联，此时为保温状态，在加热状态下，电路中的总功率为 1210W，额定电压为 220V，则定值电阻R1的阻值为。
【小问2详解】
旋钮开关置于“1和2”电路中定值电阻R1和R2串联，此时为保温状态，保温状态功率为。
【小问3详解】
图乙所示的电能表的脉冲指示灯1min闪烁了20次，电能表闪烁20次消耗的电能为
电功率为
把1个标准大气压下，质量为1.5kg、初温为20℃的水加热沸腾所吸收的热量为
因为加热效率为84%，
则水加热至沸腾的总时间为。
杯和液体的
总质量/g
量筒中液体
的体积/cm3
杯和剩余液体
的质量/g
量筒中液体
的质量/g
液体的密度/
（g/cm3）


47.2


额定电压
220V
加热状态功率
1210W
保温状态功率

杯和液体的
总质量/g
量筒中液体
的体积/cm3
杯和剩余液体
的质量/g
量筒中液体
的质量/g
液体的密度/
（g/cm3）


47.2


额定电压
220V
加热状态功率
1210W
保温状态功率
