高中数学人教A版 (2019)必修 第二册立体图形的直观图课文内容课件ppt

这是一份高中数学人教A版 (2019)必修 第二册立体图形的直观图课文内容课件ppt，共26页。PPT课件主要包含了引入新课，课堂引入，引入新知，课堂典例，课堂探究等内容，欢迎下载使用。

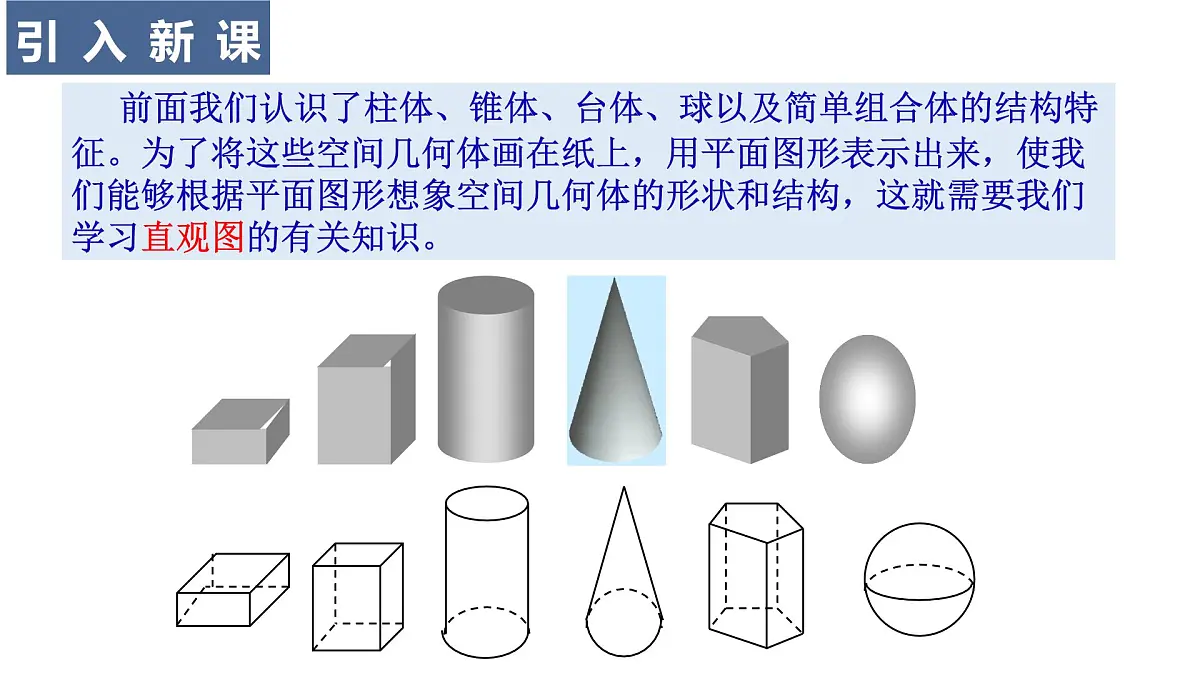

前面我们认识了柱体、锥体、台体、球以及简单组合体的结构特征。为了将这些空间几何体画在纸上，用平面图形表示出来，使我们能够根据平面图形想象空间几何体的形状和结构，这就需要我们学习直观图的有关知识。

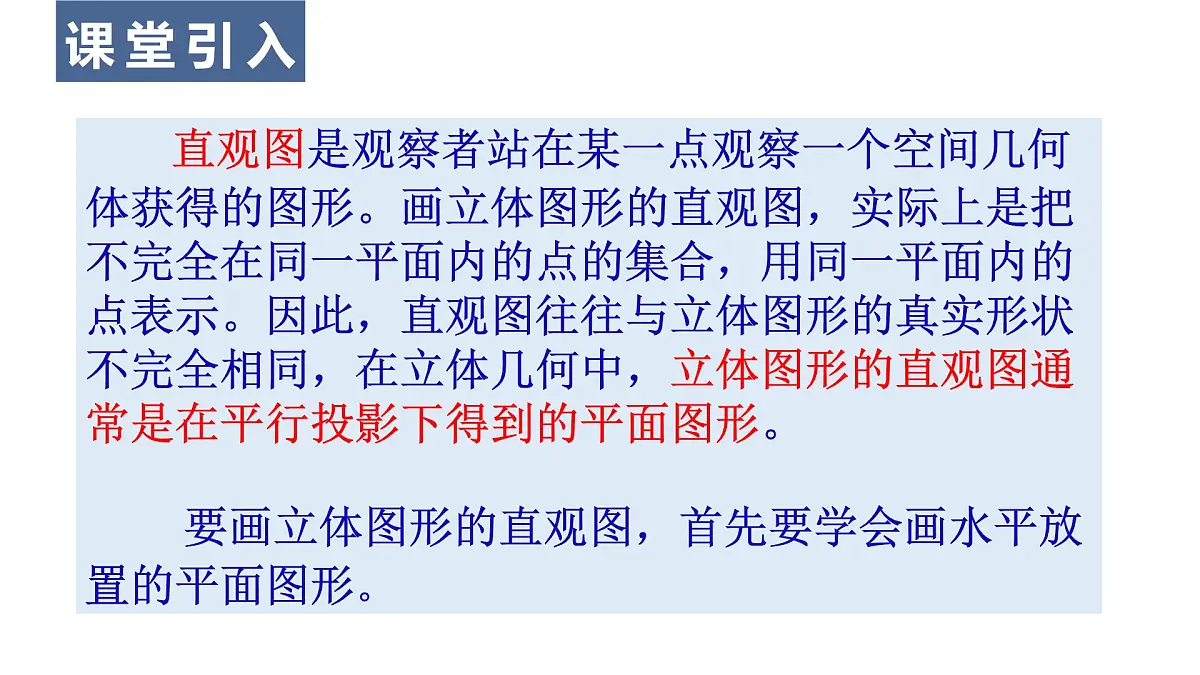

直观图是观察者站在某一点观察一个空间几何体获得的图形。画立体图形的直观图，实际上是把不完全在同一平面内的点的集合，用同一平面内的点表示。因此，直观图往往与立体图形的真实形状不完全相同，在立体几何中，立体图形的直观图通常是在平行投影下得到的平面图形。 要画立体图形的直观图，首先要学会画水平放置的平面图形。

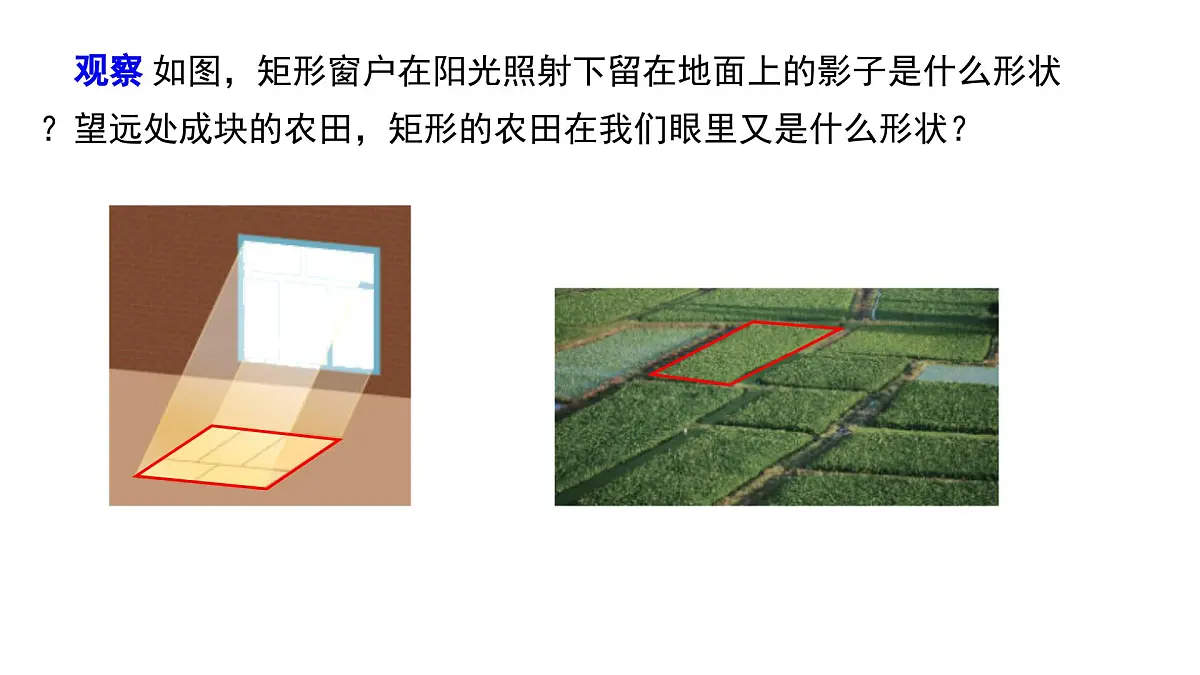

　观察 如图，矩形窗户在阳光照射下留在地面上的影子是什么形状？望远处成块的农田，矩形的农田在我们眼里又是什么形状？

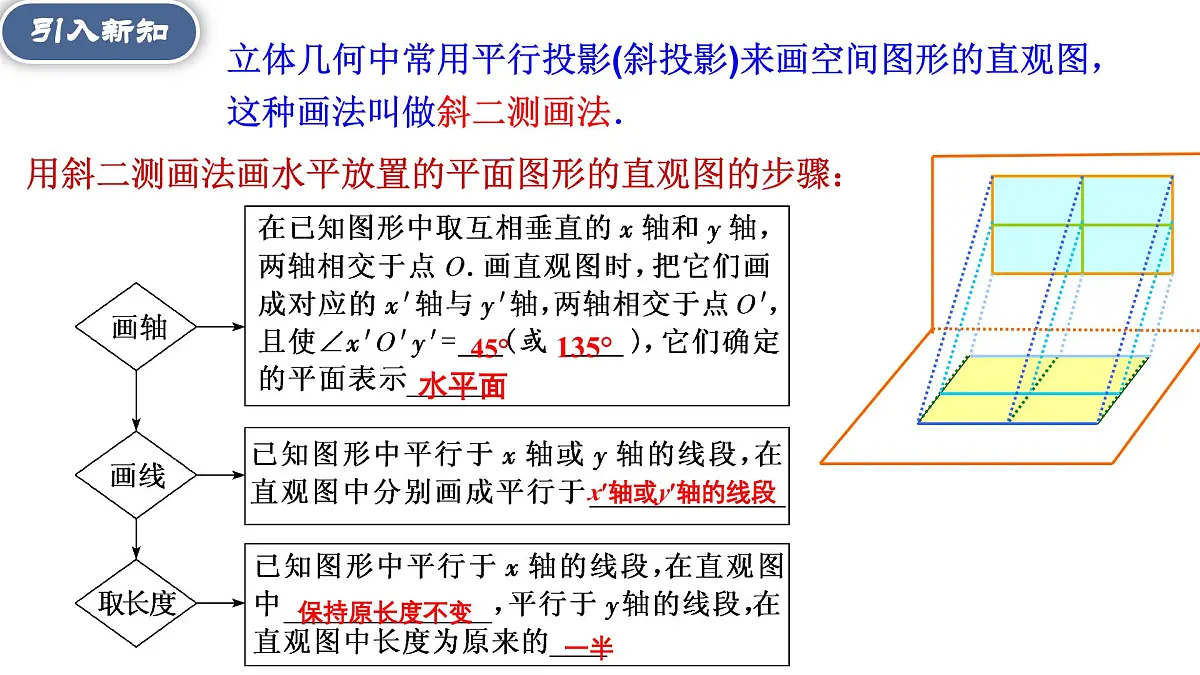

用斜二测画法画水平放置的平面图形的直观图的步骤：
立体几何中常用平行投影(斜投影)来画空间图形的直观图，这种画法叫做斜二测画法．

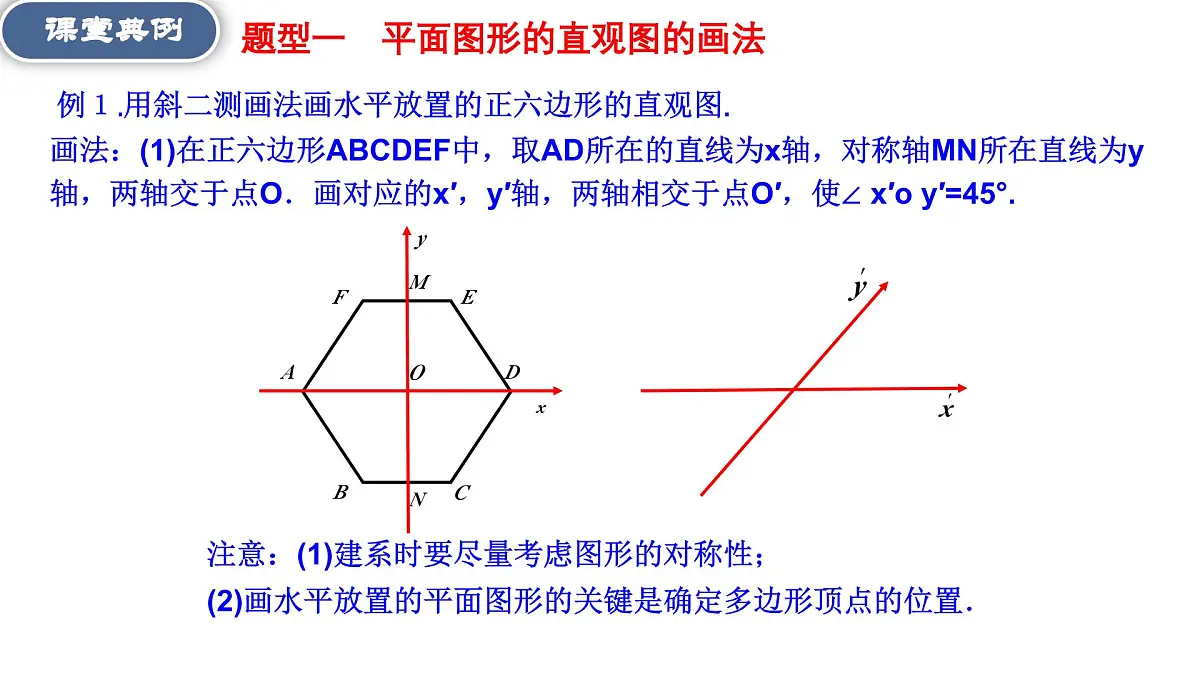

例１.用斜二测画法画水平放置的正六边形的直观图.
注意：(1)建系时要尽量考虑图形的对称性；(2)画水平放置的平面图形的关键是确定多边形顶点的位置．
画法：(1)在正六边形ABCDEF中，取AD所在的直线为x轴，对称轴MN所在直线为y轴，两轴交于点O．画对应的x′，y′轴，两轴相交于点O′，使∠ x′ y′=45°.
题型一　平面图形的直观图的画法

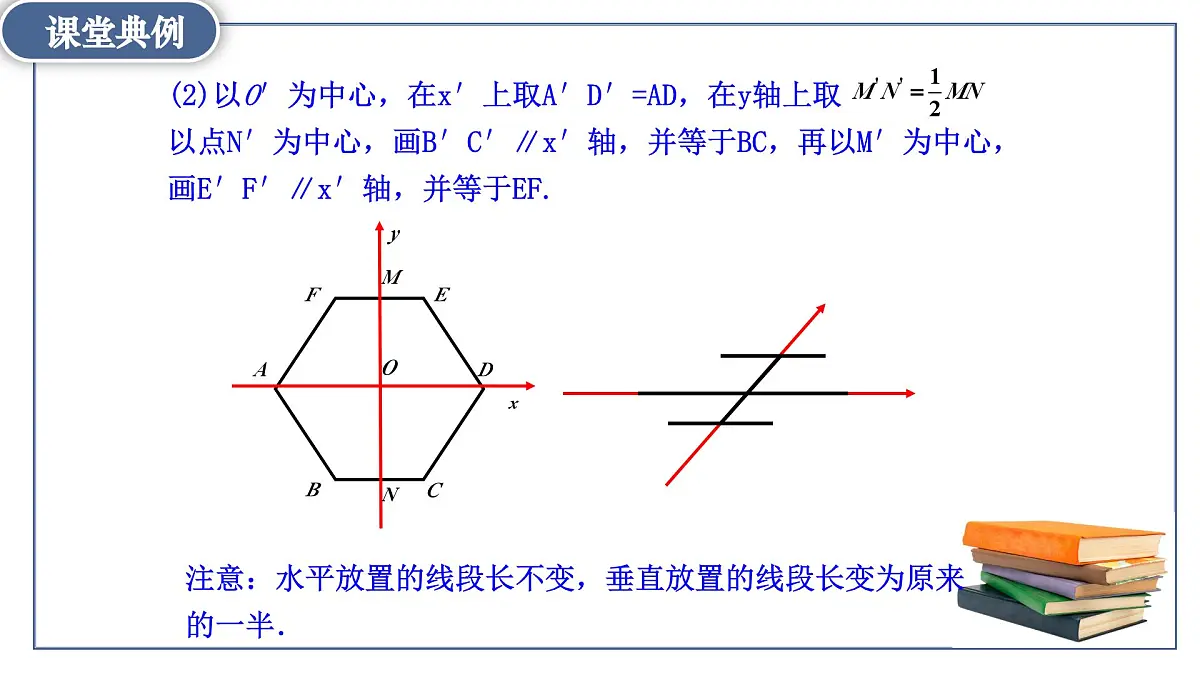

(2)以O′为中心，在x′上取A′D′=AD，在y轴上取以点N′为中心，画B′C′∥x′轴，并等于BC，再以M′为中心，画E′F′∥x′轴，并等于EF.
注意：水平放置的线段长不变，垂直放置的线段长变为原来的一半．

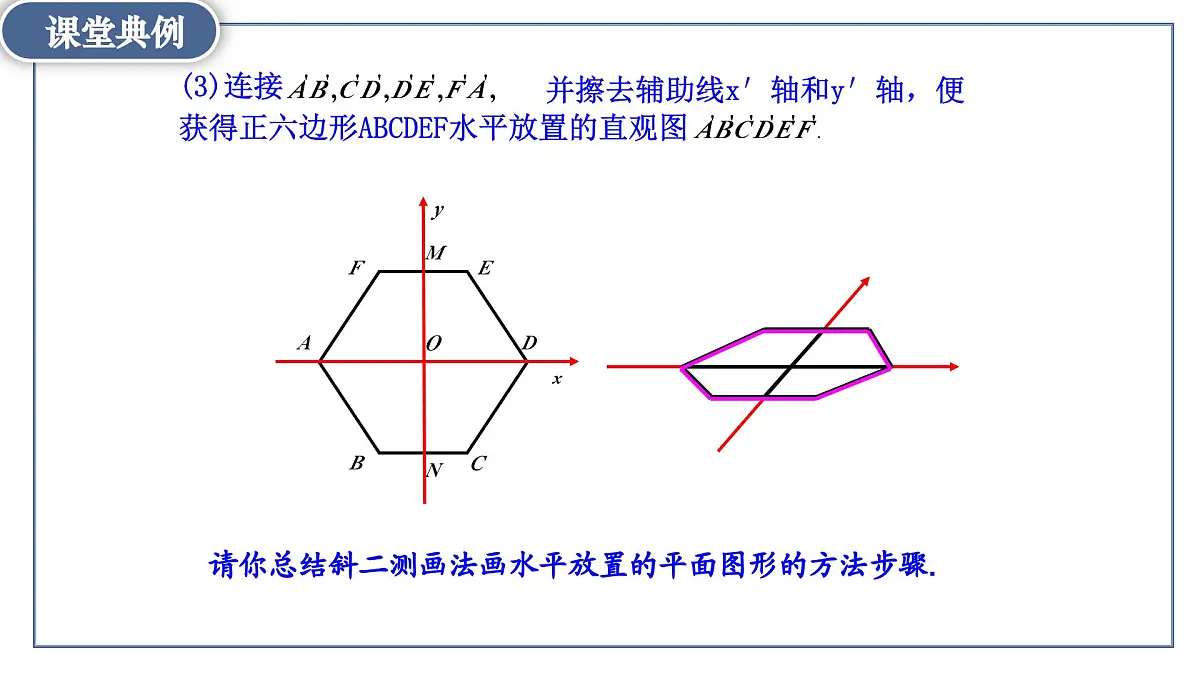

请你总结斜二测画法画水平放置的平面图形的方法步骤.
空间几何体的直观图的绘制方法
——斜二测画法要点剖析
“横不变，纵减半，90°取一半”
(1)要根据图形的特征选取适当的坐标系，简化绘制步骤；
——空间几何体的直观图画法剖析
(2)对于图形中与轴不平行的线段，可先确定其端点在直观图中的位置，再连线即可.
例2．用斜二测画法画长、宽、高分别是4 cm、3 cm、2 cm的长方体ABCD-A′B′C′D′的直观图.
联想水平放置的平面图形的画法，并注意高的处理.
题型二　空间几何体的直观图的画法
画法：（1）画轴.画x轴、y轴、z轴，三轴交于点O，使∠xy=45°∠xz=90°.（2）画底面.以点O为中心，在x轴上取线段MN，使MN=____cm；在y轴上取线段PQ，使PQ=_____cm，分别过点M和N作y轴的平行线，过点P和Q作x轴的平行线，设它们的交点分别为A，B，C，D，四边形ABCD就是长方体的底面ABCD.
(3)画侧棱.过A，B，C，D各点分别作z轴的平行线，并在这些平行线上分别截取2 cm长的线段AA′,BB′，CC′,DD′.
空间几何体直观图的画法1．画轴：与平面图形的直观图画法相比多了一个z轴，直观图中与之对应的是z′轴．2．画底面：平面x′O′y′表示水平平面，平面y′O′z′和x′O′z′表示竖直平面．3．画侧棱：已知图形中平行于z轴(或在z轴上)的线段，在其直观图中平行性和长度都不变．4．成图：去掉辅助线，将被遮挡的部分改为虚线．
棱柱的画法：请画出底面边长为a，高为b的正六棱柱的直观图
生活经验告诉我们，水平放置的圆看起来非常像椭圆，因此我们一般用椭圆作为圆的直观图，在实际画水平放置的圆的直观图时常用下图所示的椭圆模板。
水平放置的圆给我们的视觉效果是什么图形呢？
例3 圆柱的底面半径为1cm,侧面母线长3cm,画它的直观图。
解（1）画轴，如图画出X轴，Z轴使∠XOZ=90°。
（2）用椭圆画板画好底面。
（3）画上底面。在z上截取',使'=3cm。过'作平行于轴x的'x'.类似下底面的作法作出上底面。
（4)连接AA',BB'得到圆柱直观图。
对于圆锥的直观图，先画圆锥底面，再借助圆锥的轴确定圆锥的顶点，最后画出两侧的两条母线。
画球的直观图，需要画出球的轮廓线，是一个圆。同时还画出经过球心的截面圆，他的直观图是椭圆，用以衬托球的立体性。
练习、某简单组合体由上下两部分组成，下部是一个圆柱，上部是一个圆锥，圆锥的底面与圆柱的上底面重合，如何画出这个组合体的直观图？
题型三　直观图的还原与计算
总结：直观图与原图形面积之间的关系
