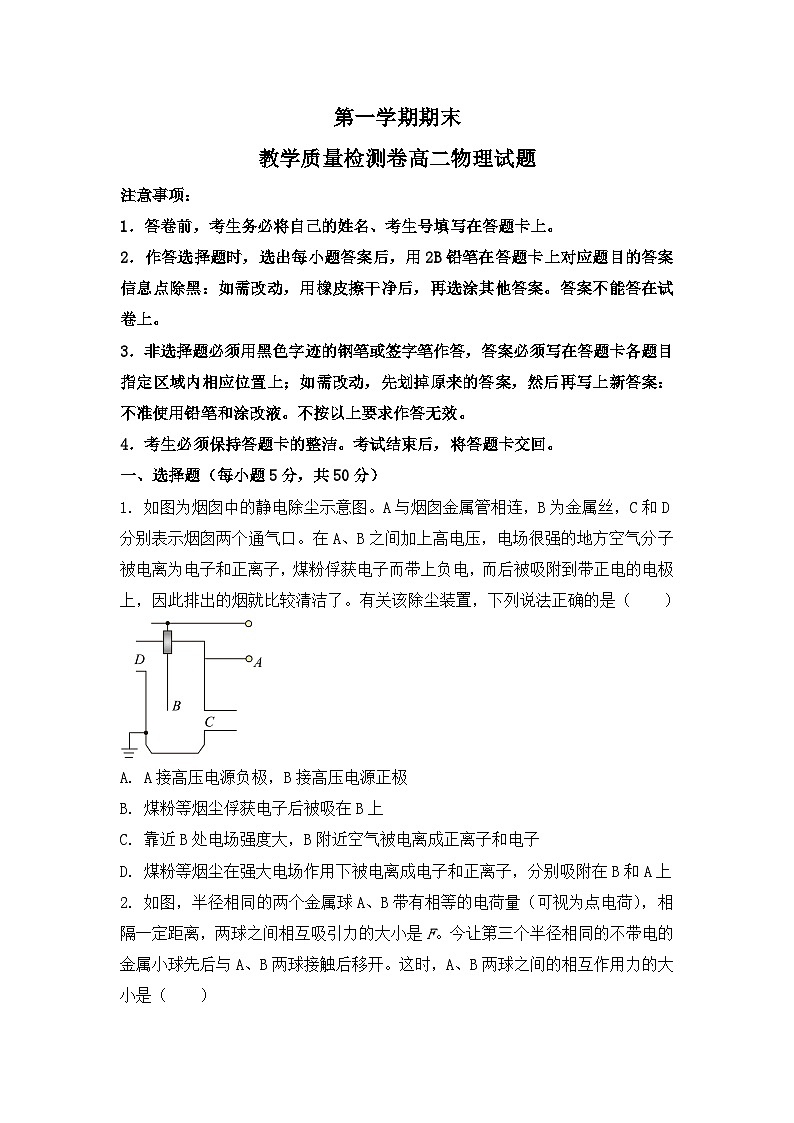

注意事项：
1．答卷前，考生务必将自己的姓名、考生号填写在答题卡上。
2．作答选择题时，选出每小题答案后，用2B铅笔在答题卡上对应题目的答案信息点除黑：如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案：不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保持答题卡的整洁。考试结束后，将答题卡交回。
一、选择题（每小题5分，共50分）
1. 如图为烟囱中的静电除尘示意图。A与烟囱金属管相连，B为金属丝，C和D分别表示烟囱两个通气口。在A、B之间加上高电压，电场很强的地方空气分子被电离为电子和正离子，煤粉俘获电子而带上负电，而后被吸附到带正电的电极上，因此排出的烟就比较清洁了。有关该除尘装置，下列说法正确的是（ ）
A. A接高压电源负极，B接高压电源正极
B. 煤粉等烟尘俘获电子后被吸在B上
C. 靠近B处电场强度大，B附近空气被电离成正离子和电子
D. 煤粉等烟尘在强大电场作用下被电离成电子和正离子，分别吸附在B和A上

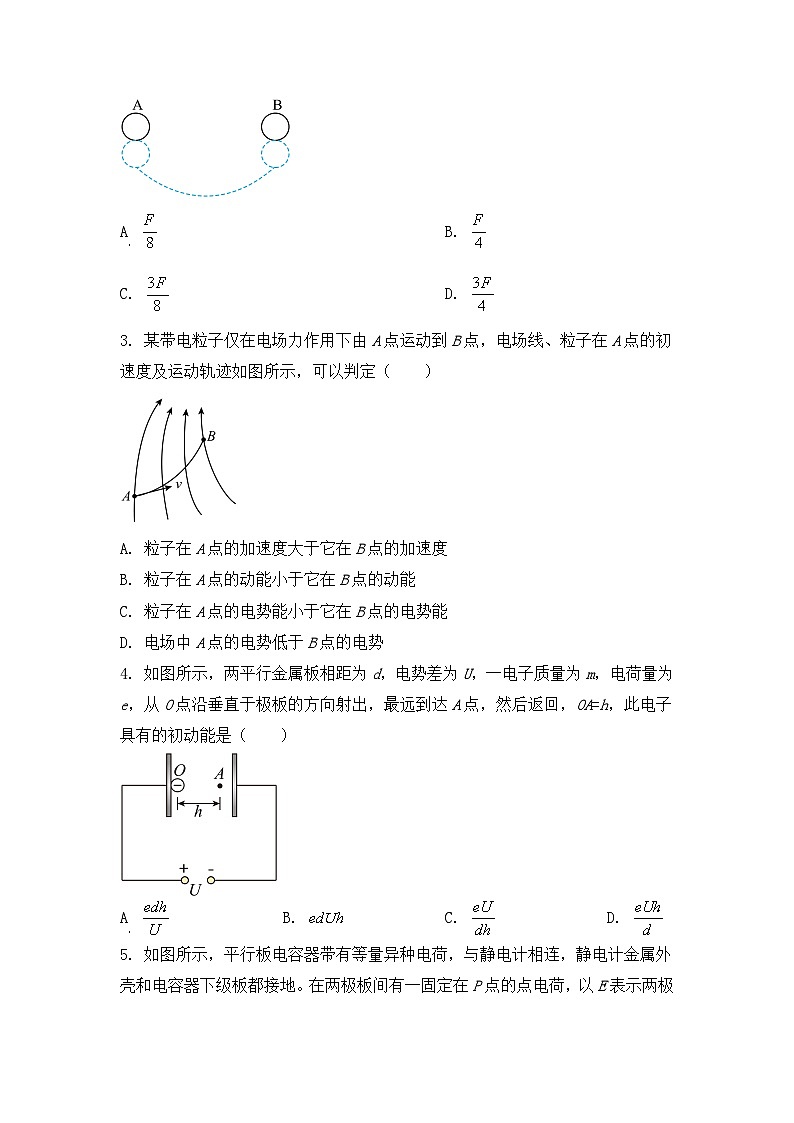

2. 如图，半径相同的两个金属球A、B带有相等的电荷量（可视为点电荷），相隔一定距离，两球之间相互吸引力的大小是F。今让第三个半径相同的不带电的金属小球先后与A、B两球接触后移开。这时，A、B两球之间的相互作用力的大小是（ ）

A B.
C. D.
3. 某带电粒子仅在电场力作用下由A点运动到B点，电场线、粒子在A点的初速度及运动轨迹如图所示，可以判定（ ）
A. 粒子在A点的加速度大于它在B点的加速度
B. 粒子在A点的动能小于它在B点的动能
C. 粒子在A点的电势能小于它在B点的电势能
D. 电场中A点的电势低于B点的电势
4. 如图所示，两平行金属板相距为d，电势差为U，一电子质量为m，电荷量为e，从O点沿垂直于极板的方向射出，最远到达A点，然后返回，OA=h，此电子具有的初动能是（ ）
A B. C. D.

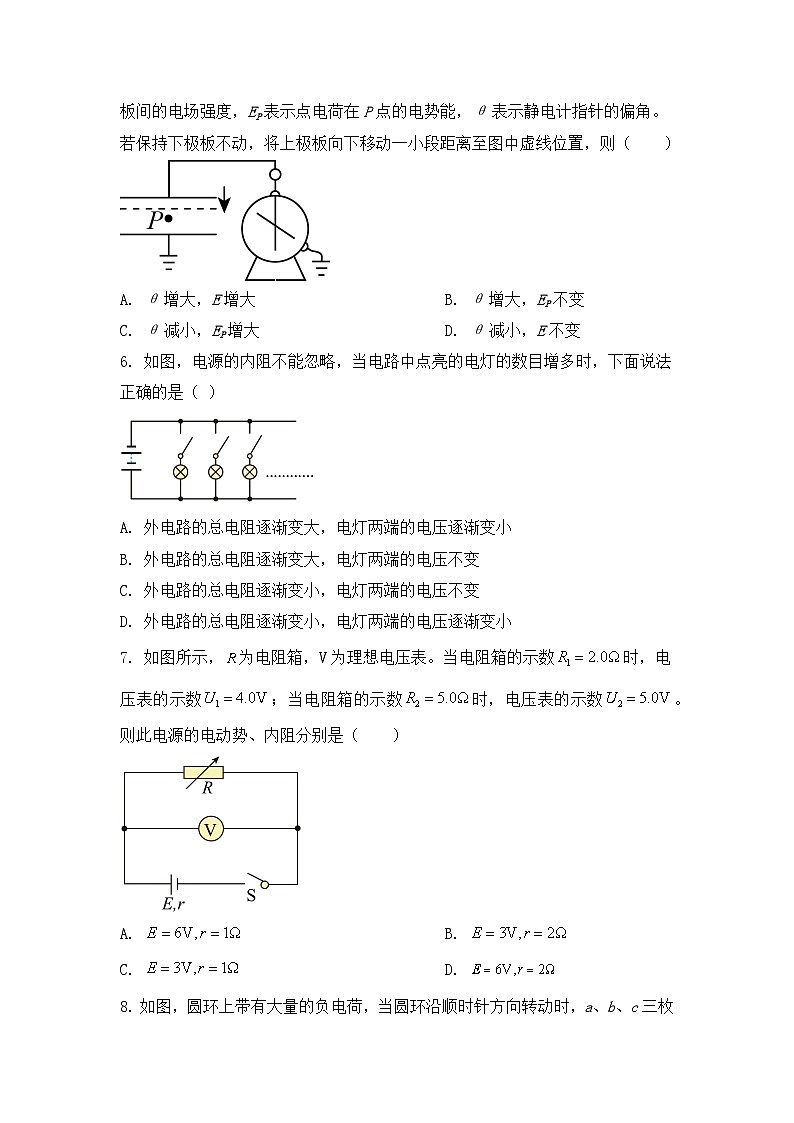

5. 如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下级板都接地。在两极板间有一固定在P点的点电荷，以E表示两极板间的电场强度，EP表示点电荷在P点的电势能，θ表示静电计指针的偏角。若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（ ）
A. θ增大，E增大B. θ增大，EP不变
C. θ减小，EP增大D. θ减小，E不变
6. 如图，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是（ ）
A. 外电路的总电阻逐渐变大，电灯两端的电压逐渐变小
B. 外电路的总电阻逐渐变大，电灯两端的电压不变
C. 外电路的总电阻逐渐变小，电灯两端的电压不变
D. 外电路的总电阻逐渐变小，电灯两端的电压逐渐变小
7. 如图所示，为电阻箱，V为理想电压表。当电阻箱的示数时，电压表的示数；当电阻箱的示数时，电压表的示数。则此电源的电动势、内阻分别是（ ）
A. B.
C. D.
8. 如图，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都要发生转动，下列说法正确的是（ ）

A. a、b、c的N极都向纸里转
B. b的N极向纸外转，而a、c的N极向纸里转
C. b、c的N极都向纸里转，而a的N极向纸外转
D. b的N极向纸里转，而a、c的N极向纸外转
9. 如图所示，圆形线圈的匝数为100匝、面积为0.5m2，在该圆形线圈平面内有一个面积为0.1m2的正方形区域，该区域内有垂直线圈平面向里的匀强磁场，磁感应强度大小为2T，则穿过该圆形线圈的磁通量为（ ）
A. 100WbB. 20WbC. 1WbD. 0.2Wb
10. 如图所示，开始时矩形线圈与磁场垂直，且一半在匀强磁场内，一半在匀强磁场外，若要使矩形线圈中产生感应电流，下列方法中可行的是（ ）
A. 将线圈向上平移一小段距离
B. 将线圈垂直纸面向外平移一小段距离
C. 以为轴转动（小于）
D. 以a为轴转动（小于）
二、实验题（共14分）
11. 用图中所示的多用电表测量一个阻值约为的电阻，要用到图中三个部件K、S和T。请根据下列步骤完成电阻测量：
①旋动部件___________（选填字母“K”“S”或“T”），使指针对准电流的“0”刻线。
②将选择开关旋转到“”挡的位置。
③将红、黑表笔分别插入“”“”插孔，并将两表笔短接，旋动部件______（选填字母“K”“S”或“T”），使电表指针对准电阻______（选填“0刻线”或“刻线”）。
④将红、黑表笔分别与待测电阻两端接触，若多用电表指针转到如图中a位置，该电阻的阻值为___________。
⑤测量完毕，将选择开关旋转到OFF位置。
12. 为了测量电源的电动势E和内阻r，实验器材有：待测电源，限流定值电阻，电流表A（量程为0.6A，内阻不计），电阻箱R（0~999.9Ω），开关S，导线若干。
（1）请用笔画线代替导线，在图中完成实物电路的连接。（ ）
（2）某实验小组正确连接好电路图后，闭合S，多次调节电阻箱，读出多组电阻箱示数R和对应的电流表示数Ⅰ，如下表数据：
①请根据图中给定的坐标系并结合以上数据描点作图。（ ）
②利用图像求出该电源的电动势______V，内阻______Ω。（保留两位有效数字）
三、计算题（共36分）
13. 在一个点电荷的电场中，让轴与它的一条电场线重合，坐标轴上、两点的坐标分别为和（图甲）。在、两点分别放置试探电荷，其受到的静电力跟试探电荷的电荷量的关系，如图乙中直线、所示。
(1)求点和点的电场强度的大小和方向；
(2)点电荷所在位置的坐标是多少？
14. 如图所示实线是匀强电场的电场线，电场中有a、b、c三点，ab=5cm，bc=12cm，其中ab沿电场方向，bc与ab的夹角=600，一个电子从a移到b的过程中电场力对其做功为Wab=4.8×10-18J。若a=0，e=-1.6×10-19C，求：
（1）b点的电势b；
（2）匀强电场的场强E的大小和方向；
（3）ca两点电势差Uca。
15. 利用云室可以知道带电粒子的性质，如图所示，云室中存在磁感应强度大小为B的匀强磁场，一个质量为m、速度为v的电中性粒子在A点分裂成带等量异号电荷的粒子a和b，a、b在磁场中的径迹是两条相切的圆弧，相同时间内的径迹长度之比，半径之比，不计重力及粒子间的相互作用力，求：
（1）粒子a、b的质量之比；
（2）粒子a的动量大小。
组数
1
2
3
4
5
电阻R/Ω
0
3.0
6.0
12.0
18.0
电流I/A
0.50
0.40
0.33
025
0.20
