有什么能反败为胜的办法呢？

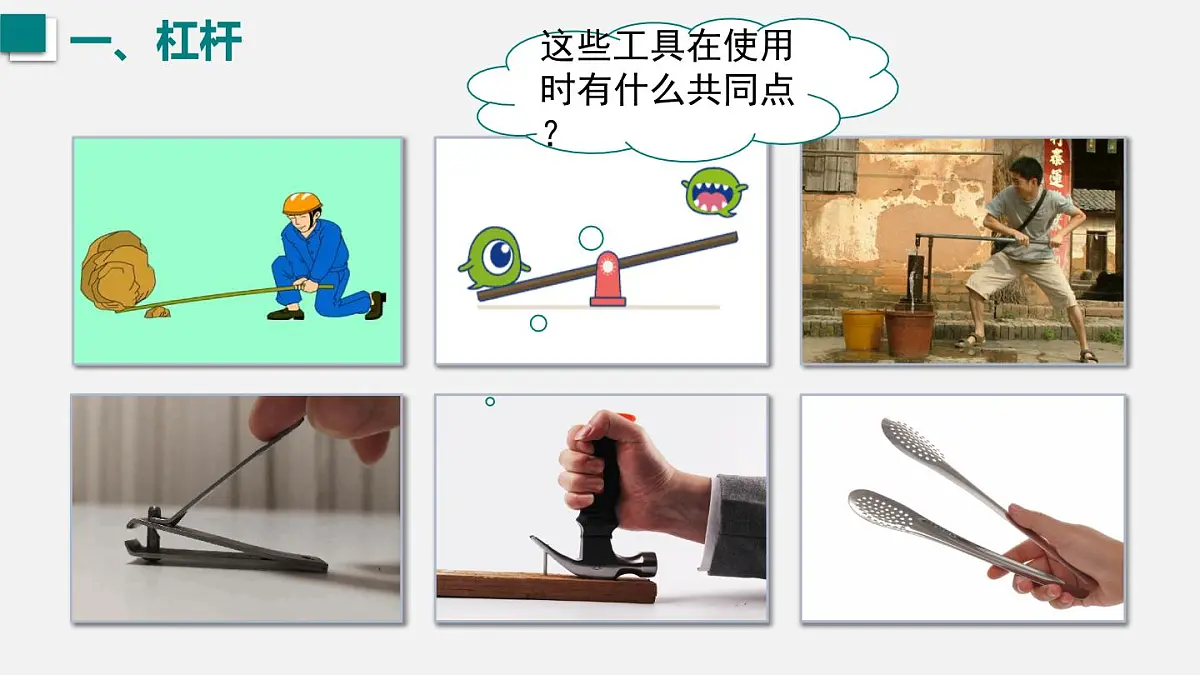

这些工具在使用时有什么共同点？

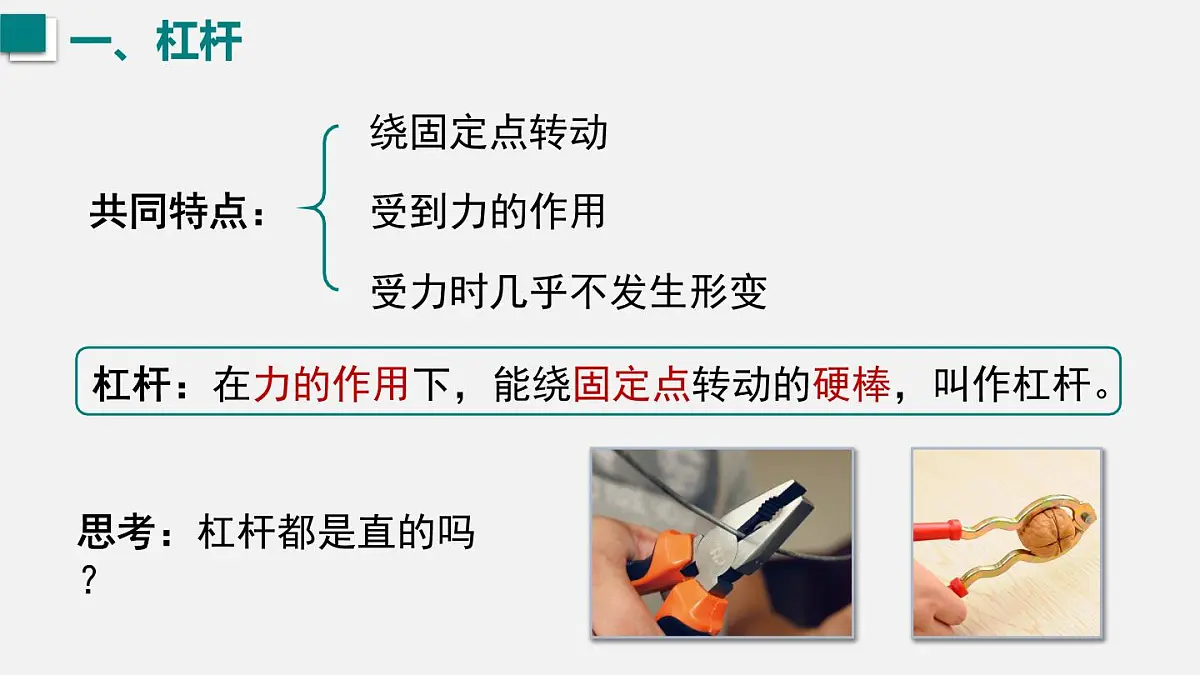

杠杆：在力的作用下，能绕固定点转动的硬棒，叫作杠杆。
思考：杠杆都是直的吗？

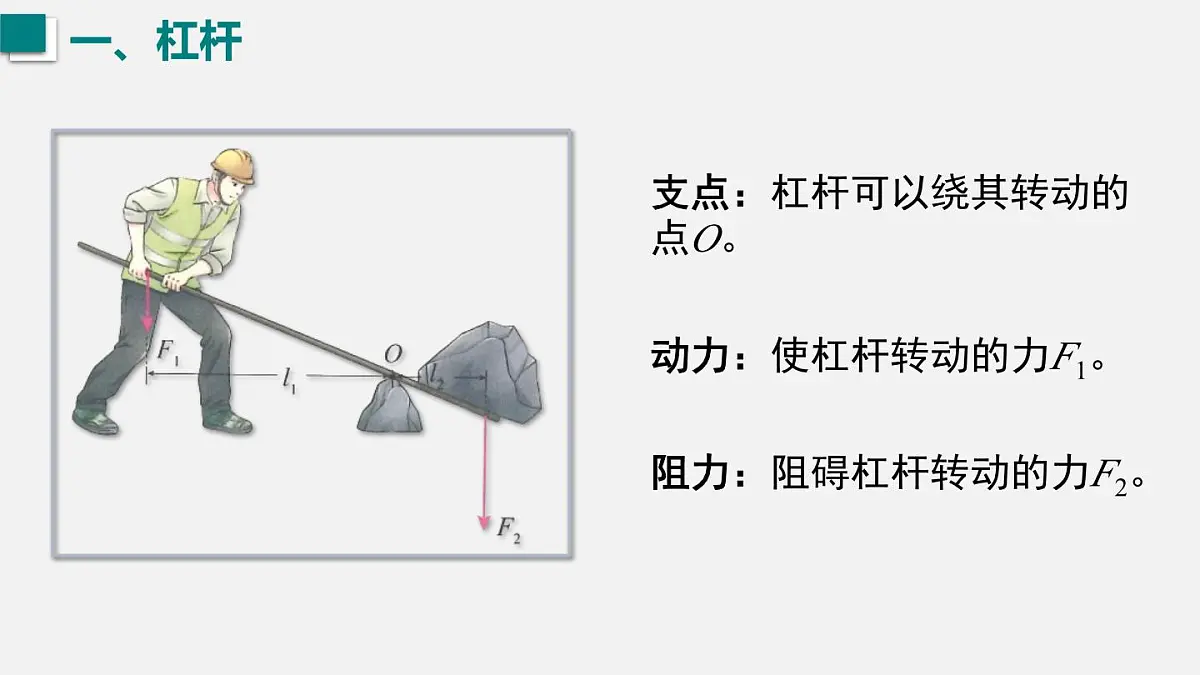

支点：杠杆可以绕其转动的点O。
动力：使杠杆转动的力F1。
阻力：阻碍杠杆转动的力F2。

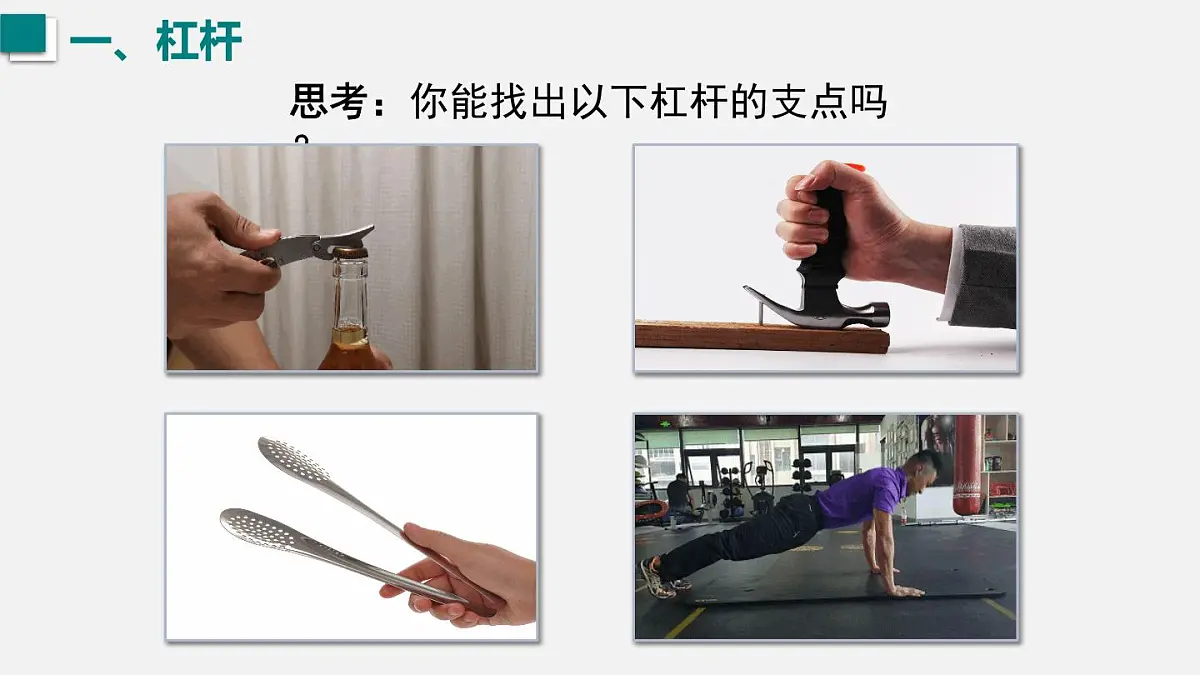

思考：你能找出以下杠杆的支点吗？

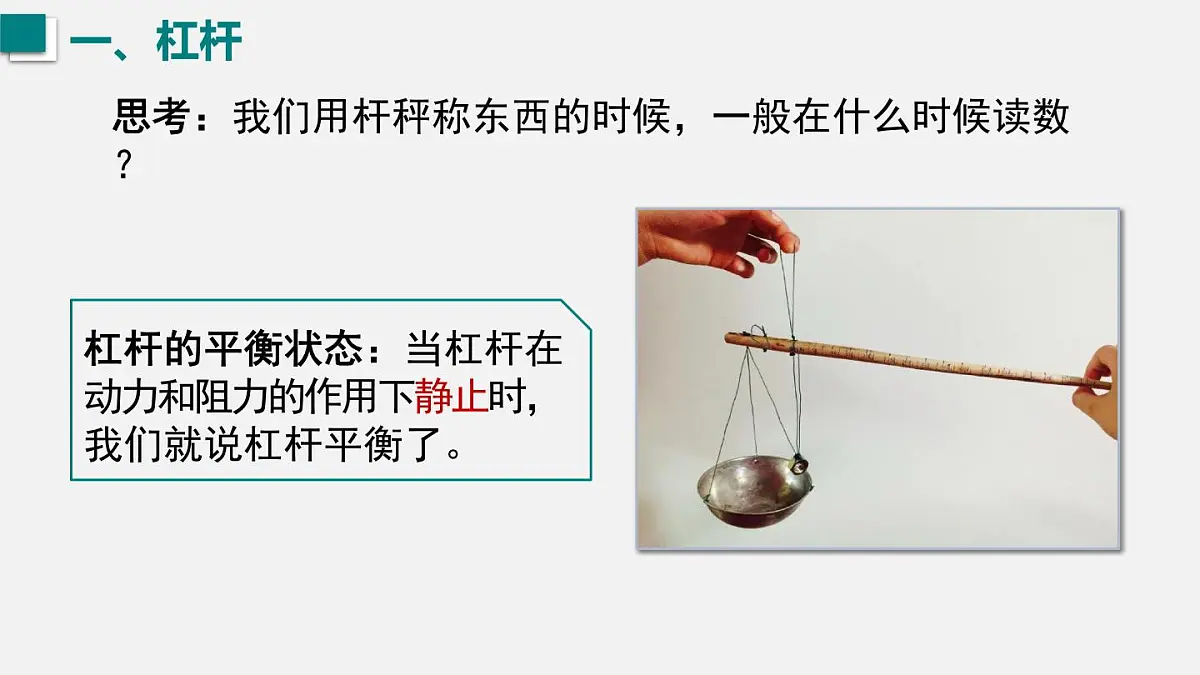

思考：我们用杆秤称东西的时候，一般在什么时候读数？
杠杆的平衡状态：当杠杆在动力和阻力的作用下静止时，我们就说杠杆平衡了。
现在你能使杆秤保持平衡吗？请指出此时支点、动力与阻力。
1.往秤上继续添加重物会出现什么现象？
2.如何继续保持平衡呢？上面的实验说明了什么？
3.此时去掉秤砣，改用测力计拉住绳子提供动力，逐渐倾斜，你观察到了什么？
力臂：从支点到力的作用线的距离，叫作力臂。
动力臂：从支点到动力作用线的距离l1。
阻力臂：从支点到阻力作用线的距离l2。
3.过支点向力的作用线作垂线
2.沿着力的方向画出力的作用线
思考：你能画出下面杠杆的力臂吗？
杠杆尺(带刻度)、钩码、铁架台等。
杠杆平衡时，动力、动力臂、阻力、阻力臂之间存在怎样的关系？
要使杠杆在什么位置平衡？为什么？
如何改变动力和阻力？如何改变动力臂和阻力臂？
1.调节杠杆两端的平衡螺母，使杠杆在不挂钩码时保持水平静止。2.在杠杆两端分别挂上不同数量的钩码。移动钩码的位置，使杠杆再次在水平位置平衡。测出杠杆平衡时的动力F1、阻力F2、动力臂l1，阻力臂l2。3.改变力和力臂的大小，再做几次实验。
杠杆平衡时，动力×动力臂=阻力×阻力臂(F1l1=F2l2)
思考：在上面的实验中，我们研究了动力和阻力位于支点两侧的情况。仔细观察下图所示的杠杆，它与上面实验中研究的杠杆有什么不同？
思考：阿基米德理论上能做到吗？
给我一个支点，我可以撬起整个地球。——阿基米德
思考：你知道之前那位同学反败为胜的原理吗？
对力气小的同学来说：手放在桌面上，肘部和桌面接触的地方相当于是支点，手掌受到的力为阻力(不变)，肘部到手掌的距离为阻力臂。当力气大的同学握住力气小的同学的手臂进行比赛时，其阻力臂相比之前减小了。
动物园内，一位物理老师利用小小的弹簧测力计就测出了一头大象的质量(如右图)。测量时用一根长度为12 m的槽钢作为杠杆。吊钩固定于槽钢的中点O。当槽钢水平静止时，弹簧测力计示数F1为200 N。测得动力臂l1为6 m，阻力臂l2为4 cm。若不计铁笼的质量，请估算大象的质量。(g取10 N/kg)
为什么投石机可以把石头丢这么远？
活动：画出上面杠杆的五要素。
思考：这几种杠杆分别有什么特点。
思考：如果直接用手完成下面的工作，能轻松完成吗？
由 F1l1=F2l2 l1＞l2 可得：F1＜F2
省力杠杆：动力臂大于阻力臂的杠杆，叫作省力杠杆。
省力杠杆的特点：省力，费距离。
活动：用筷子把书夹起来，再用手把书直接拿起来，你有什么感觉？
由 F1l1=F2l2 l1＜l2 可得：F1＞F2
费力杠杆：动力臂小于阻力臂的杠杆，叫作费力杠杆。
费力杠杆的特点：费力，省距离。
等臂杠杆：动力臂等于阻力臂的杠杆，叫作等臂杠杆。
由 F1l1=F2l2 l1=l2 可得：F1=F2
等臂杠杆的特点：不省力也不省距离。
在力的作用下，能绕固定点转动的硬棒，叫作杠杆
省力杠杆、费力杠杆、等臂杠杆
1.如图所示是同学用扫帚扫地的情景，他的左手握住扫把柄的上端，右手推扫帚时，此时扫帚可看作一个杠杆，下列各图能正确表示其原理的是（　　）
2.如图所示，杠杆处于水平位置平衡。若将两边所挂的钩码各减去一个，杠杆将（　　）A.仍继续保持水平平衡B.右端上升，左端下降C.右端下降，左端上升D.无法确定杠杆的运动状态
3.如图所示，轻杆AB可以绕O点转动，在A点用细线悬挂一重物，在B点施加一竖直向下的动力，使杠杆在水平位置保持平衡。现将动力的方向改为沿虚线方向，若仍使杠杆在水平位置保持平衡，则（　　）A.动力臂增大，动力增大B.动力臂增大，动力减小C.动力臂减小，动力减小D.动力臂减小，动力增大
4.各式各样的剪刀都是一对对杠杆，下列剪刀，最省力的是（　　）
5.如图所示，重力为G的均匀木棒竖直悬于O点，在其下增施一始终垂直于木棒的拉力F，让木棒匀速转到图中虚线所示位置，在转动的过程中（　　）A.动力臂逐渐变大B.阻力臂逐渐变小C.动力F保持不变D.动力F逐渐增大
6.如图所示是吊车起吊货物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起。下列说法正确的是（　　）A.吊臂是省力杠杆，但要费距离B.吊臂是费力杠杆，但可以省功C.匀速顶起吊臂的过程中，伸缩撑杆 支持力的力臂变小D.匀速顶起吊臂的过程中，伸缩撑杆 支持力渐渐变小
7.如图所示，是小英用扫帚打扫地面卫生的情景，此时扫帚属于_______(填“省力”“费力”或“等臂”)杠杆。
8.活塞式抽水机是农村经常使用的取水设备，图中AOB部分工作时可以看做杠杆，请你画出F1的力臂。
9.如图，在B点施加一个最小力F1，使杠杆在此位置平衡，请画出最小力F1的示意图，并标出阻力臂L2。
10.在一些建设施工工地上，可以看见各种大型的起重机。如图所示是一种起重机的简易图，为了保证起重机在起重时不会翻倒，起重机右边配有一个重物M。现测得重物M的质量为4 t，AB为10 m，BC为4 m，CD为1 m。问：该起重机可起吊的最大物重为多少？(起重机本身的质量不计，g取10 N/kg)
