第05章 透镜及其应用（易错真题汇编）-中考物理一轮复习高频考点精讲与热点题型精练（全国通用）

这是一份第05章 透镜及其应用（易错真题汇编）-中考物理一轮复习高频考点精讲与热点题型精练（全国通用），文件包含第05章透镜及其应用易错真题汇编原卷版docx、第05章透镜及其应用易错真题汇编解析版docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。

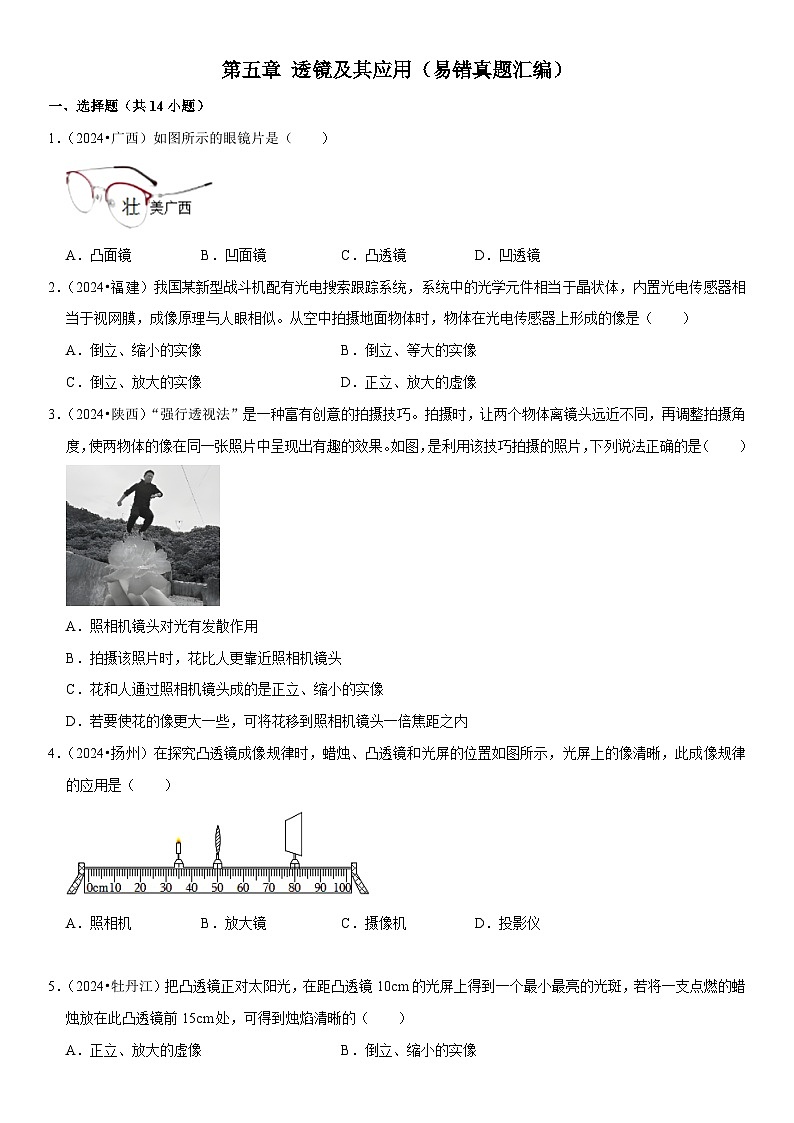

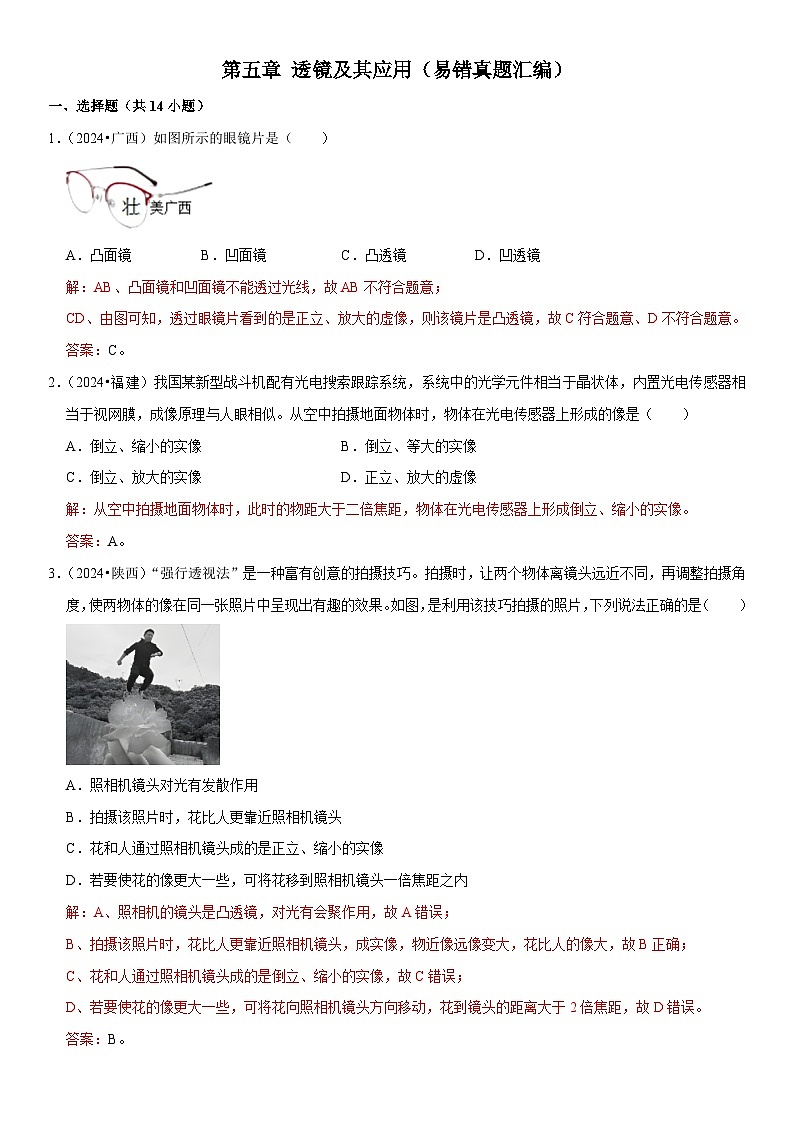

1．（2024•广西）如图所示的眼镜片是（ ）
A．凸面镜B．凹面镜C．凸透镜D．凹透镜
2．（2024•福建）我国某新型战斗机配有光电搜索跟踪系统，系统中的光学元件相当于晶状体，内置光电传感器相当于视网膜，成像原理与人眼相似。从空中拍摄地面物体时，物体在光电传感器上形成的像是（ ）
A．倒立、缩小的实像B．倒立、等大的实像
C．倒立、放大的实像D．正立、放大的虚像
3．（2024•陕西）“强行透视法”是一种富有创意的拍摄技巧。拍摄时，让两个物体离镜头远近不同，再调整拍摄角度，使两物体的像在同一张照片中呈现出有趣的效果。如图，是利用该技巧拍摄的照片，下列说法正确的是（ ）
A．照相机镜头对光有发散作用
B．拍摄该照片时，花比人更靠近照相机镜头
C．花和人通过照相机镜头成的是正立、缩小的实像
D．若要使花的像更大一些，可将花移到照相机镜头一倍焦距之内

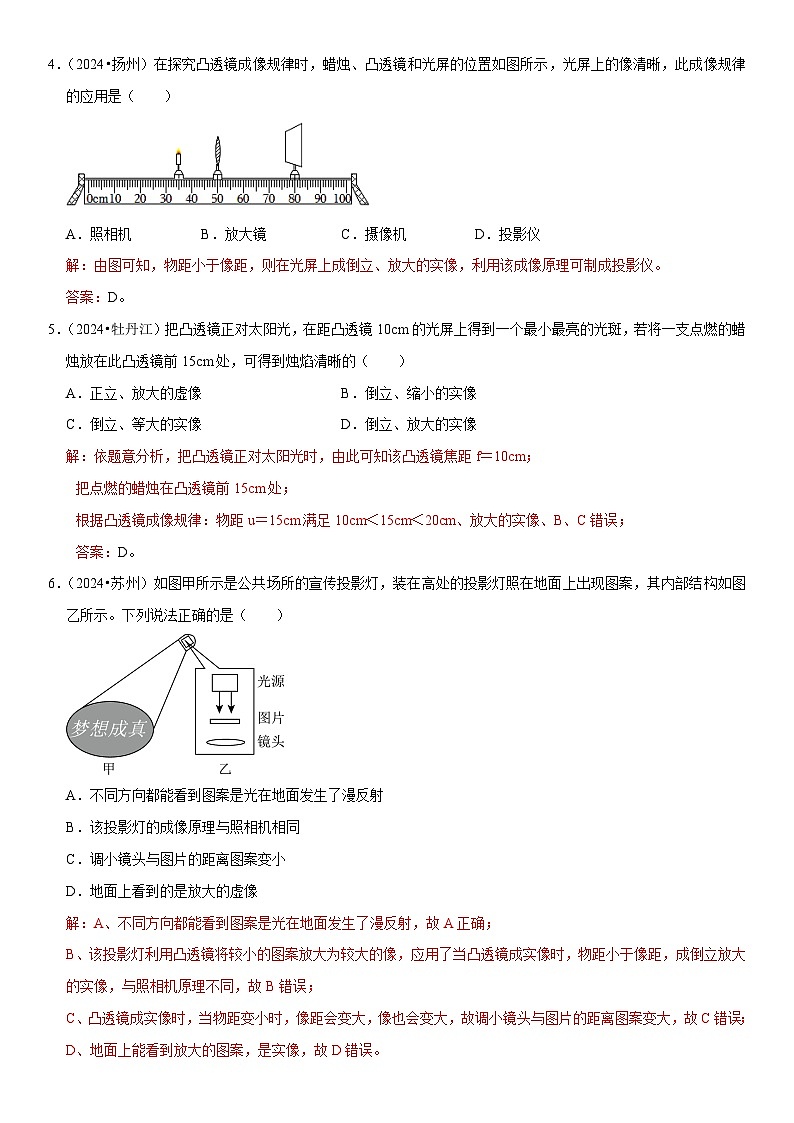

4．（2024•扬州）在探究凸透镜成像规律时，蜡烛、凸透镜和光屏的位置如图所示，光屏上的像清晰，此成像规律的应用是（ ）
A．照相机B．放大镜C．摄像机D．投影仪
5．（2024•牡丹江）把凸透镜正对太阳光，在距凸透镜10cm的光屏上得到一个最小最亮的光斑，若将一支点燃的蜡烛放在此凸透镜前15cm处，可得到烛焰清晰的（ ）
A．正立、放大的虚像B．倒立、缩小的实像
C．倒立、等大的实像D．倒立、放大的实像

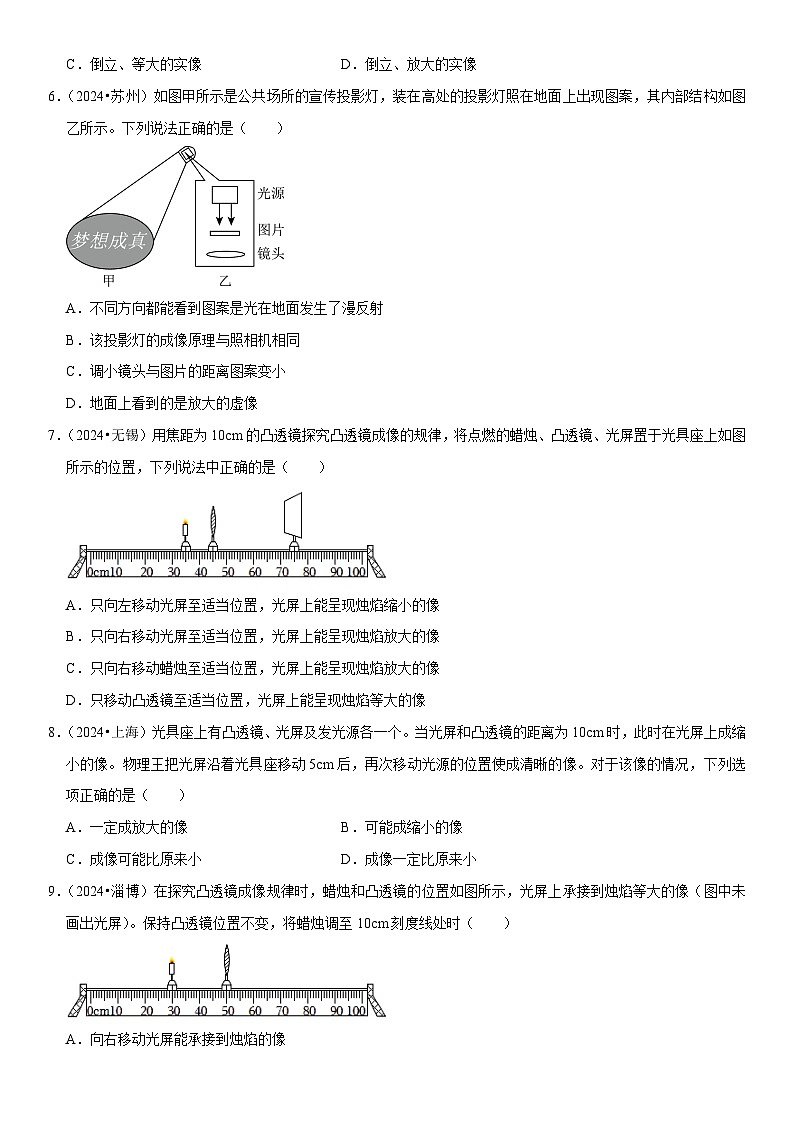

6．（2024•苏州）如图甲所示是公共场所的宣传投影灯，装在高处的投影灯照在地面上出现图案，其内部结构如图乙所示。下列说法正确的是（ ）
A．不同方向都能看到图案是光在地面发生了漫反射
B．该投影灯的成像原理与照相机相同
C．调小镜头与图片的距离图案变小
D．地面上看到的是放大的虚像

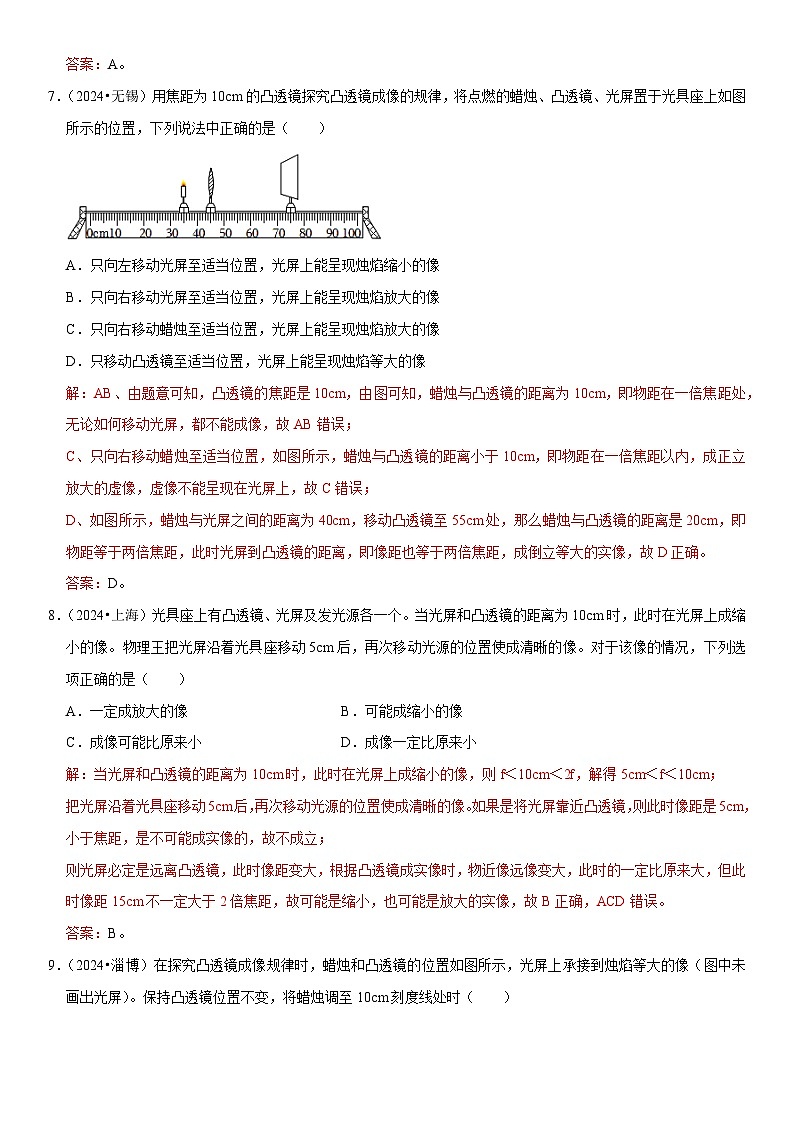

7．（2024•无锡）用焦距为10cm的凸透镜探究凸透镜成像的规律，将点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置，下列说法中正确的是（ ）
A．只向左移动光屏至适当位置，光屏上能呈现烛焰缩小的像
B．只向右移动光屏至适当位置，光屏上能呈现烛焰放大的像
C．只向右移动蜡烛至适当位置，光屏上能呈现烛焰放大的像
D．只移动凸透镜至适当位置，光屏上能呈现烛焰等大的像
8．（2024•上海）光具座上有凸透镜、光屏及发光源各一个。当光屏和凸透镜的距离为10cm时，此时在光屏上成缩小的像。物理王把光屏沿着光具座移动5cm后，再次移动光源的位置使成清晰的像。对于该像的情况，下列选项正确的是（ ）
A．一定成放大的像B．可能成缩小的像
C．成像可能比原来小D．成像一定比原来小
9．（2024•淄博）在探究凸透镜成像规律时，蜡烛和凸透镜的位置如图所示，光屏上承接到烛焰等大的像（图中未画出光屏）。保持凸透镜位置不变，将蜡烛调至10cm刻度线处时（ ）
A．向右移动光屏能承接到烛焰的像
B．移动光屏能承接到烛焰缩小的像
C．像的位置在50～60cm刻度线之间
D．投影仪应用了该次实验的成像规律

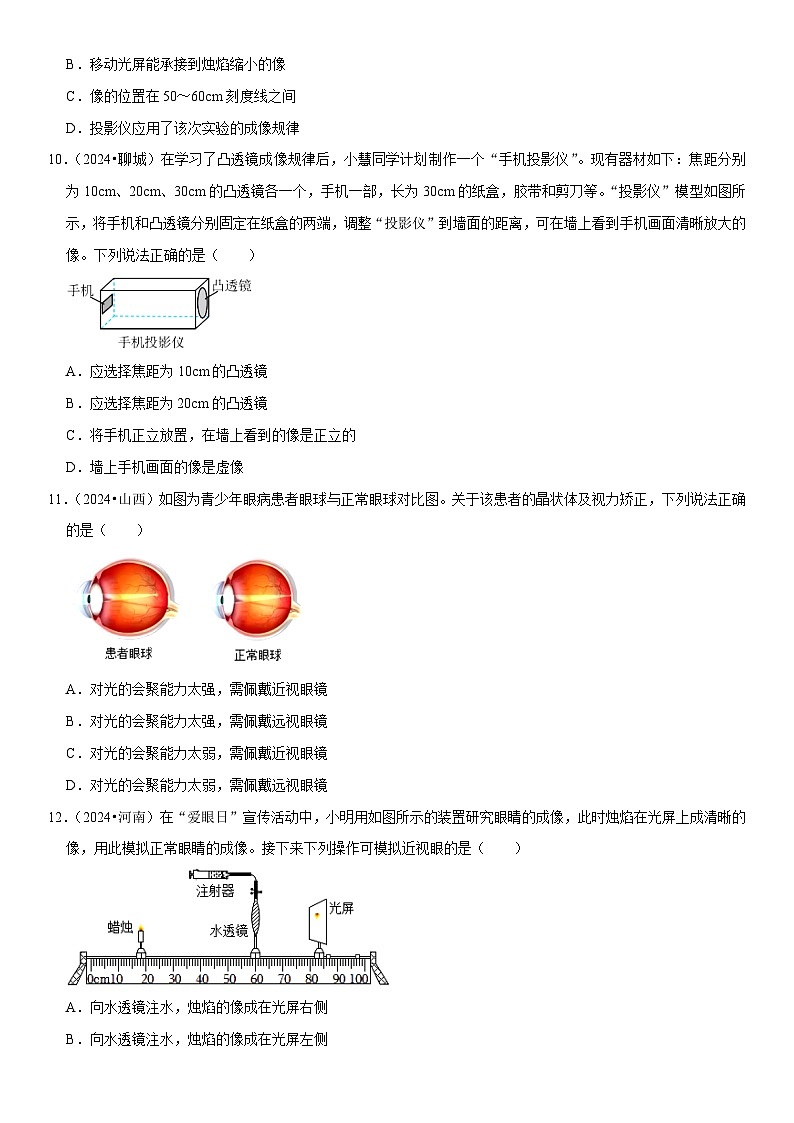

10．（2024•聊城）在学习了凸透镜成像规律后，小慧同学计划制作一个“手机投影仪”。现有器材如下：焦距分别为10cm、20cm、30cm的凸透镜各一个，手机一部，长为30cm的纸盒，胶带和剪刀等。“投影仪”模型如图所示，将手机和凸透镜分别固定在纸盒的两端，调整“投影仪”到墙面的距离，可在墙上看到手机画面清晰放大的像。下列说法正确的是（ ）
A．应选择焦距为10cm的凸透镜
B．应选择焦距为20cm的凸透镜
C．将手机正立放置，在墙上看到的像是正立的
D．墙上手机画面的像是虚像
11．（2024•山西）如图为青少年眼病患者眼球与正常眼球对比图。关于该患者的晶状体及视力矫正，下列说法正确的是（ ）
A．对光的会聚能力太强，需佩戴近视眼镜
B．对光的会聚能力太强，需佩戴远视眼镜
C．对光的会聚能力太弱，需佩戴近视眼镜
D．对光的会聚能力太弱，需佩戴远视眼镜
12．（2024•河南）在“爱眼日”宣传活动中，小明用如图所示的装置研究眼睛的成像，此时烛焰在光屏上成清晰的像，用此模拟正常眼睛的成像。接下来下列操作可模拟近视眼的是（ ）
A．向水透镜注水，烛焰的像成在光屏右侧
B．向水透镜注水，烛焰的像成在光屏左侧
C．从水透镜抽水，烛焰的像成在光屏右侧
D．从水透镜抽水，烛焰的像成在光屏左侧
13．（2024•枣庄）2024年6月6日是第29个全国“爱眼日”，其主题是：关注普遍的眼健康，保护视力、科学用眼已成为社会共识，下列有关眼睛和眼镜的说法正确的是（ ）
A．近视眼看远处物体，像成在视网膜的后方
B．矫正近视眼需配戴合适度数的凹透镜
C．矫正远视眼需配戴合适度数的凹透镜
D．物体在正常眼睛的视网膜上成正立的实像
14．（2024•菏泽）小明透过爷爷的老花镜看远处的楼房，发现楼房成倒立缩小的像。以下说法正确的是（ ）
A．老花镜对光有会聚作用
B．电影放映机的成像原理与该成像原理相同
C．老花镜不能当放大镜使用
D．爷爷远视眼是因为晶状体变厚了
二、填空题（共8小题）
15．（2024•盐城）五一假期，小红和同学到公园游玩。她看到的花是红色的，是因为红花反射了 光；水鸟离开水面，向空中飞去 ，像离水面的距离 ；小红用相机拍下眼前这美丽的景色，是因为照相机的镜头相当于一个 透镜。
16．（2024•威海）摄影爱好者拍摄到“站”在水面上的水黾（一种昆虫）纤细的腿使水面发生了形变，如图甲所示；同时看到水底有带“光环”的暗影，如图乙所示。此时“形变的水”相当于 （填光学元件名称）；当水黾游到水浅的地方，暗影面积会 （选填“变小”“不变”“变大”）。
17．（2024•河北）如图所示，烛焰经凸透镜在光屏上成清晰的像，此成像原理可用于制作 。不改变蜡烛与光屏的位置，向 （选填“左”或“右”）移动凸透镜到某一位置，能再次在光屏上成清晰的像。若烛焰的高度大于凸透镜的直径，在足够大的光屏上 （选填“能”或“不能”）成清晰且完整的像。
18．（2024•苏州）探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，光屏上恰好成清晰的像，该像是倒立、 的实像，此凸透镜的焦距是 cm。凸透镜和光屏位置不动，将蜡烛远离凸透镜，给凸透镜“戴上”合适的 镜，可再次获得清晰的像。
19．（2024•连云港）小明将凸透镜正对太阳光，在距离凸透镜10cm的白纸上呈现一个最小、最亮的光斑，此凸透镜的焦距为 cm。如图所示是他用该凸透镜观看书本上“中国梦”三个字时的情况，如果他想看到更大的正立的“国”字，小明需要将凸透镜 书本（选填“远离”或“靠近”），凸透镜和书本的距离应满足的条件是 。
20．（2024•包头）工匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的细微之处，如图所示。
（1）凸透镜起到 的作用。
（2）凸透镜与仪表的距离应在凸透镜的 焦距范围之内。
（3）通过凸透镜看到的是仪表 （填“正立”或“倒立”）的像，像的位置与仪表的位置在凸透镜的 侧。
21．（2024•枣庄）小明探究凸透镜的成像规律时，各器材位置如图所示，光屏上承接到烛焰清晰的像（未画出烛焰的像），此时烛焰的成像特点与 （选填“照相机”“投影仪”或“放大镜”）的成像特点相同，若凸透镜位置不变，调换蜡烛和光屏的位置， （选填“仍能”或“不能”）在光屏上得到清晰的像，这说明光发生折射时，光路是 的。
22．（2024•兰州）小彤的爷爷能看清远处的物体，却看不清近处的物体，是因为来自近处某点的光会聚在他视网膜的 （选填“前”或“后”）方，小彤推断爷爷可能患上了 （选填“近”或“远”）视眼，需要配戴 （选填“凸”或“凹”）透镜进行矫正。
三、作图题（共2小题）
23．（2024•枣庄）如图所示，一束光射向凹透镜，请画出该光经过凹透镜、凸透镜的折射光路。
24．（2024•德州）如图所示，A'是点光源A在平面镜中所成的像，A发出的一条光线经平面镜反射后射向凸透镜，反射光线恰好过凸透镜的焦点，请画出：
（1）射向平面镜的入射光线；
（2）经过凸透镜后的折射光线。
四、实验探究题（共3小题）
25．（2024•广安）爱动手爱思考的小军，在做了“探究凸透镜成像规律”实验后，又选用了焦距未知的凸透镜进行拓展探究。
（1）将凸透镜安装在光具座上，用平行光作为光源，移动光屏直至光屏上得到一个最小最亮的光斑，则凸透镜焦距为 cm。（要求估读）
（2）在实验过程中，当物距为5cm时所成像与生活中的 所成像的规律相同。（写出一种即可）
（3）蜡烛随着燃烧而变短，小军发现光屏上所成的像向上移动，从而影响了实验的进行，你认为他最合理的调整方法是 。
A.只需将光屏适当上移；
B.只需将凸透镜适当下移；
C.将光屏和凸透镜都适当下移；
D.以上操作均可行。
（4）小军认为在实验过程中用蜡烛作为发光体除容易变短外，还存在一些不足之处，比如 。（写出合理的一条即可）
26．（2024•武汉）实验小组在探究凸透镜成像规律的实验中：
（1）图甲中，点燃蜡烛后，光屏上恰能成清晰的像， （填“照相机”“投影仪”或“放大镜”）就是根据该成像特点制成的。将蜡烛向左移动一段距离，光屏上的像变模糊了，为了使光屏上再次成清晰的像，同学们提出了两种不同的解决方案。
方案一：仅将光屏向 移动一段距离。
方案二：仅换用焦距较 的凸透镜。
（2）某同学利用焦距为20cm的凸透镜观察指纹，保持指纹到眼睛的距离为40cm不变，将凸透镜调整到如图乙所示的位置，看到了指纹正立放大的像，此时该同学的眼睛通过凸透镜在另一侧能成 （填“倒立缩小”“倒立放大”或“正立放大”）的像。
27．（2024•陕西）如图﹣1，是小明做“探究凸透镜成像的规律”的实验装置。
（1）实验时，调节烛焰中心、凸透镜光心和光屏中心在同一高度，其目的是 。
（2）固定凸透镜的位置，将蜡烛放在距离凸透镜较远处，此时应移动 直至出现最清晰的像，记录物距、像距、像的性质。
（3）改变物距，重复上述操作，多次实验，将实验数据记录在表中。
凸透镜的焦距：f＝5.0cm
分析数据可知：当物距大于凸透镜焦距时，物距减小，像距 。
（4）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时光屏上 （选填“仍能”或“不能”）成烛焰完整的像。
（5）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的是 （选填“近视”或“远视”）眼镜。
（6）如图﹣2，当无人机在高空拍摄地面场景时，所成的像最靠近图﹣3中凸透镜主光轴上的 （选填“a”“b”“c”或“d”）点。
（7）生活中常用的放大镜应用了表中第 次实验的成像规律。
五、解答题（共2小题）
28．（2024•呼和浩特）（1）如图1所示，是玉伟同学自制的一个昆虫观察罐，盖子是一个透明的光学镜头。通过盖子可以看到罐底的小昆虫成一个正立、放大的像，则盖子相当于 （选填“凸透镜”或“凹透镜”），盖子到罐底的距离 （选填“大于”、“小于”或“等于”）焦距，当昆虫靠近瓶盖，则看上去昆虫 （选填“变大”、“变小”或“不变”）；
（2）如图2所示，一束光从水中斜射入空气，请大致画出其折射光线（画出法线）。
29．（2024•哈尔滨）物理与生活息息相关，学习了光学知识后，宏星同学进行了下面的观察与思考。
（1）宏星在湖边看到水中有一条鱼，这是光的 现象；他看到的“鱼”是 像（选填“实”或“虚”）。
（2）湖中有一把水位标尺，他看到鱼恰好在标尺的45cm处，水面在标尺的75cm处，鱼到水面的实际深度应 30cm（选填“小于”或“等于”或“大于”）；如果想叉鱼，他应瞄准看到的鱼的 （选填“上方”或“下方”）。
（3）类比是一种解决问题的方法，图甲是利用S点发出的两条特殊光线理性探究凸透镜成像特点的光路图，请参照图甲的方法，在图乙上通过画图理性探究凹透镜成像特点（只需找到像点Q'）。
实验次数
物距/cm
像距/cm
像的性质
正立或倒立
放大或缩小
虚像或实像
1
18.0
6.9
倒立
缩小
实像
2
10.0
10.0
倒立
等大
实像
3
7.0
17.7
倒立
放大
实像
4
4.0
/
正立
放大
虚像
