2025年中考物理复习专题复习专题19 电与磁（练习）（原卷版）

这是一份2025年中考物理复习专题复习专题19 电与磁（练习）（原卷版），共22页。

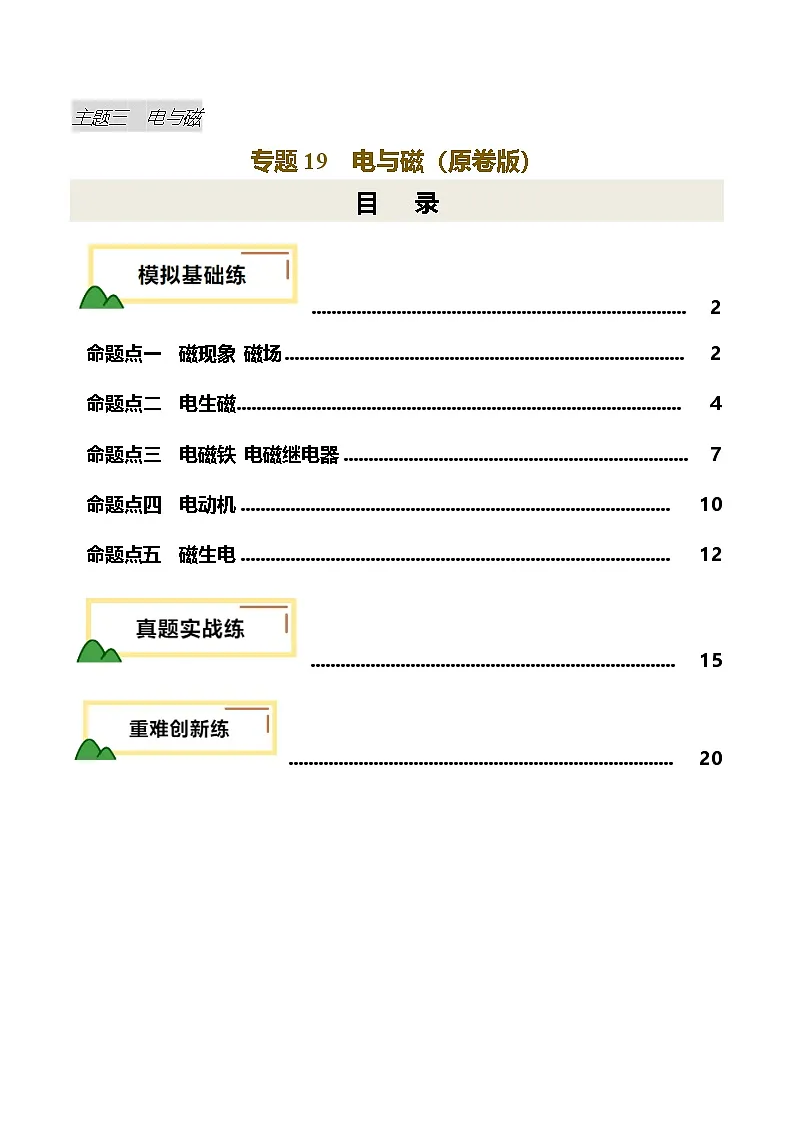

TOC \ "1-3" \h \u \l "_Tc22422" PAGEREF _Tc22422 \h 2
\l "_Tc30230" 命题点一 磁现象 磁场 PAGEREF _Tc30230 \h 2
\l "_Tc17053" 命题点二 电生磁 PAGEREF _Tc17053 \h 4
\l "_Tc23971" 命题点三 电磁铁 电磁继电器 PAGEREF _Tc23971 \h 7
\l "_Tc24748" 命题点四 电动机 PAGEREF _Tc24748 \h 10
\l "_Tc6517" 命题点五 磁生电 PAGEREF _Tc6517 \h 12
\l "_Tc12002" PAGEREF _Tc12002 \h 15
\l "_Tc24307" PAGEREF _Tc24307 \h 20

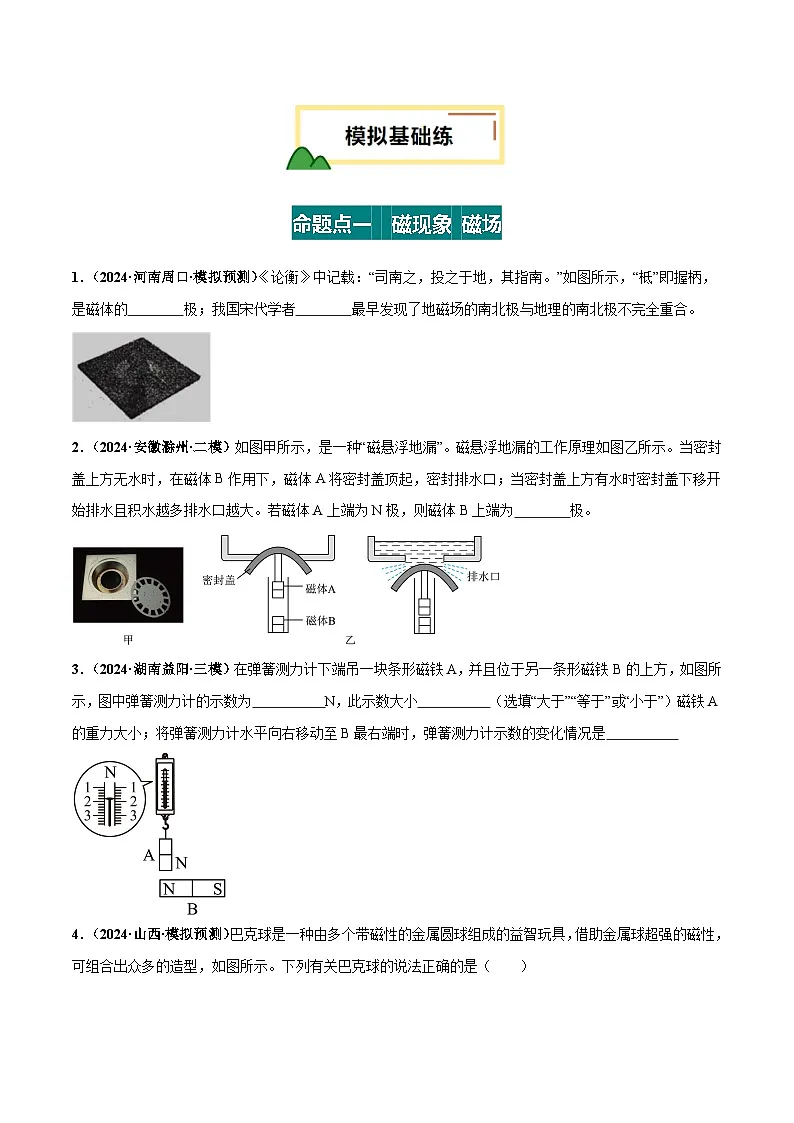

命题点一 磁现象 磁场
1．（2024·河南周口·模拟预测）《论衡》中记载：“司南之，投之于地，其指南。”如图所示，“柢”即握柄，是磁体的 极；我国宋代学者 最早发现了地磁场的南北极与地理的南北极不完全重合。
2．（2024·安徽滁州·二模）如图甲所示，是一种“磁悬浮地漏”。磁悬浮地漏的工作原理如图乙所示。当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起，密封排水口；当密封盖上方有水时密封盖下移开始排水且积水越多排水口越大。若磁体A上端为N极，则磁体B上端为 极。
3．（2024·湖南益阳·三模）在弹簧测力计下端吊一块条形磁铁A，并且位于另一条形磁铁B的上方，如图所示，图中弹簧测力计的示数为 N，此示数大小 （选填“大于”“等于”或“小于”）磁铁A的重力大小；将弹簧测力计水平向右移动至B最右端时，弹簧测力计示数的变化情况是

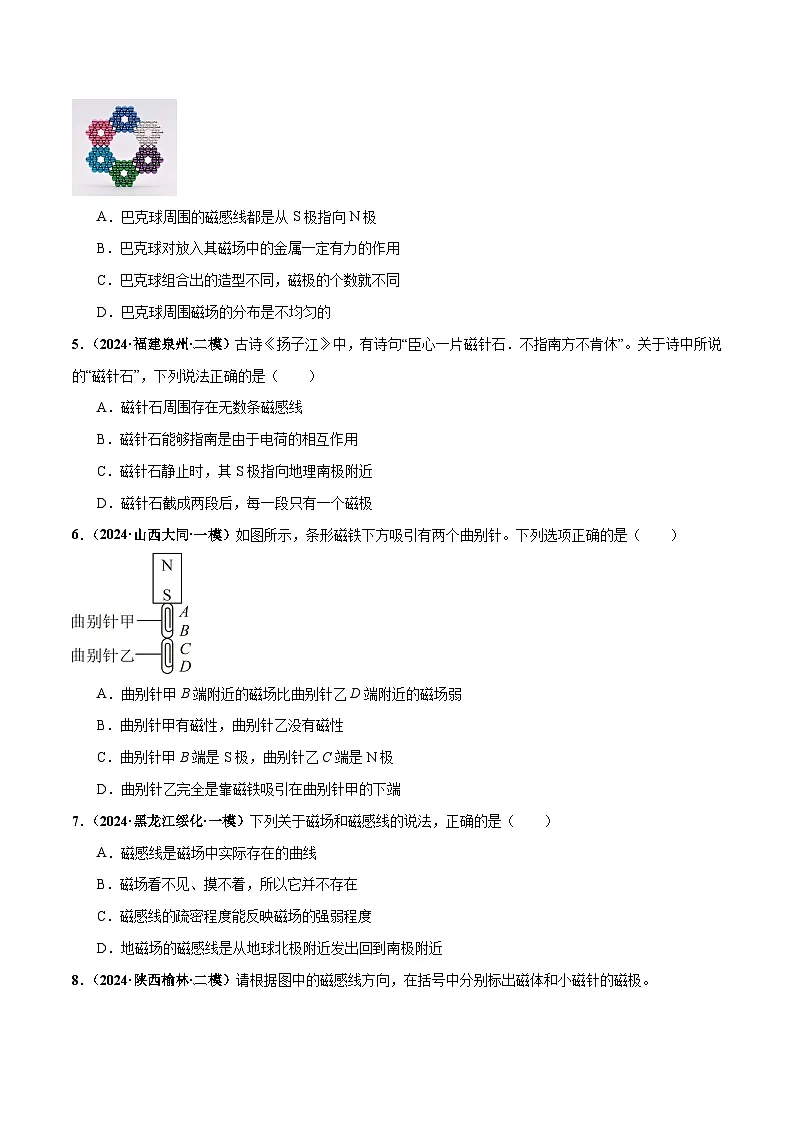

4．（2024·山西·模拟预测）巴克球是一种由多个带磁性的金属圆球组成的益智玩具，借助金属球超强的磁性，可组合出众多的造型，如图所示。下列有关巴克球的说法正确的是（ ）
A．巴克球周围的磁感线都是从S极指向N极
B．巴克球对放入其磁场中的金属一定有力的作用
C．巴克球组合出的造型不同，磁极的个数就不同
D．巴克球周围磁场的分布是不均匀的
5．（2024·福建泉州·二模）古诗《扬子江》中，有诗句“臣心一片磁针石．不指南方不肯休”。关于诗中所说的“磁针石”，下列说法正确的是（ ）
A．磁针石周围存在无数条磁感线
B．磁针石能够指南是由于电荷的相互作用
C．磁针石静止时，其S极指向地理南极附近
D．磁针石截成两段后，每一段只有一个磁极
6．（2024·山西大同·一模）如图所示，条形磁铁下方吸引有两个曲别针。下列选项正确的是（ ）
A．曲别针甲B端附近的磁场比曲别针乙D端附近的磁场弱
B．曲别针甲有磁性，曲别针乙没有磁性
C．曲别针甲B端是S极，曲别针乙C端是N极
D．曲别针乙完全是靠磁铁吸引在曲别针甲的下端
7．（2024·黑龙江绥化·一模）下列关于磁场和磁感线的说法，正确的是（ ）
A．磁感线是磁场中实际存在的曲线
B．磁场看不见、摸不着，所以它并不存在
C．磁感线的疏密程度能反映磁场的强弱程度
D．地磁场的磁感线是从地球北极附近发出回到南极附近
8．（2024·陕西榆林·二模）请根据图中的磁感线方向，在括号中分别标出磁体和小磁针的磁极。
命题点二 电生磁
9．（2024·黑龙江哈尔滨·二模）如图将一根直导线沿南北方向水平放置在静止的小磁针正上方，当接通电源时小磁针偏转，表明 。改变直导线中的电流方向，小磁针偏转方向也随之改变，表明 。
10．（2024·四川绵阳·模拟预测）如图所示，当开关闭合以后，螺线管与条形磁铁的S极相互吸引，可以判断通电螺线管的右端为 （选填“N”或“S”）级，电源的a端为 （选填“正”或“负”）极。
11．（2024·山东济南·一模）如图所示是条形磁体和通电螺线管之间的磁感线的分布以及小磁针静止时的情况，由此可以判断小磁针的a端为 极，电源的左端为 极．
12．（2024·上海杨浦·二模）将具有磁性的钢钉悬挂起来，静止时钉尖指着“南”方，钉尖是 极。如图所示，将通电螺线管放置在该钢钉附近时，钉头会被吸引过去，这说明力可以改变物体的 ，可推断出电源的右侧是 极。
13．（2024·内蒙古呼伦贝尔·模拟预测）小磁针静止时的指向如图所示，由此可知（ ）
A．a端是通电螺线管的N极，c端是电源负极
B．a端是通电螺线管的N极，c端是电源正极
C．b端是通电螺线管的N极，d端是电源正极
D．b端是通电螺线管的N极，d端是电源负极
14．（2024·江苏连云港·一模）如图所示是根据螺线管中电流的方向判断螺线管的极性，其中正确的是（ ）
A．B．
C．D．
15．（2024·山西忻州·模拟预测）科技小组把带铁芯的螺线管、电源、导线和开关按如图所示电路连接并固定在塑料托盘上，当它漂浮在水面，一个简易的指南针就做成了。该指南针的南极（S）应标在托盘的（ ）
A．a处B．b处C．c处D．d处
16．（2024·湖北恩施·一模）小强同学利用小磁针探究通电螺线管外部磁场方向，电路接通后小磁针静止时如图所示。下列说法正确的是（ ）
A．通电螺线管的左边是 S 极
B．电源的左边是正极
C．交换电源的正负极，小磁针不会发生偏转
D．电路断开后，小磁针一定会静止不动
17．（2024·陕西渭南·一模）按要求完成作图
(1)请在图中，标出通电螺线管的N极和A点的磁感线方向。
(2)请在图括号中标出小磁针静止时的磁极名称和电源右端的“＋”极或“-”极。
18．（2024·吉林长春·模拟预测）在“探究通电螺线管外部的磁场分布”的实验中，实验装置如图所示：
(1)在嵌有螺线管的硬纸板上均匀地撒满细铁屑，给螺线管通电后，只有少量铁屑发生移动，此时应该 （填写操作方法），然后观察到细铁屑的排列如图所示，可见通电螺线管周围的磁场和 磁体的磁场相似；
(2)对调电源的正负极，小磁针指向与原来相反，说明通电螺线管的磁场方向与 有关；
(3)实验结束后，观察到两个小磁针又偏转回南北方向，这是受到 的影响。
19．（2024·河南商丘·模拟预测）某实验小组探究“通电螺线管外部磁场的特点”。
(1)将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与 磁体周围铁屑的分布情况相似，铁屑的作用是显示 ；
(2)把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，则通电螺线管的右端为 极。对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与 有关；
(3)根据以上规律，开关闭合后，小磁针的指向如丁图所示，可知电源的左端为 极。
命题点三 电磁铁 电磁继电器
20．（2024·湖北武汉·模拟预测）法国和德国两位科学家由于发现巨磁电阻（GMR）效应，获得了2007年诺贝尔物理学奖。如图是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。闭合，图中电磁铁右端为 极（填“N”“S”），再闭合并使滑片P向左滑动，此时电磁铁的磁性 （填“增强”“减弱”或“不变”），观察到指示灯亮度增大，说明巨磁电阻的阻值 （填“增大”“减小”或“不变”）。
21．（2024·海南海口·模拟预测）如图是某动物饮水机内监测水量的装置模型，水量表是由 ，（选填“电流表”或“电压表”）改装的。当水量较低时，指示灯会亮的是 。
22．（2024·陕西汉中·二模）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，电磁铁的左端为 （选填“N”或“S”）极，此时活塞将向 （选填“左”或“右”）运动，促使血液流动。若使通过电磁铁的电流增大，电磁铁的磁性将 （选填“增强”或“减弱”）。
23．（2024·山东德州·二模）如图所示是一个利用电磁继电器的温度自动控制装置。关于该装置，下列说法正确的是（ ）
A．装置中的温度计主要起测量温度的作用
B．电铃响说明温度低于85℃
C．电磁继电器中电磁铁是利用电流的热效应来工作
D．灯亮说明温度低于：85℃
24．（2024·湖北武汉·模拟预测）实践活动小组的同学，在商场看到了一种智能电梯，如图甲所示。当无乘客乘坐电梯时，电动机功率较小，以低速运转，电梯以较小的速度上升；当有乘客乘坐电梯时，电动机功率较大，以高速度运转，电梯以较大的速度上升。他们利用所学过的知识设计了一个能实现智能电梯上述功能的模拟电路，如图乙所示。其中M为带动电梯运转的电动机，为定值电阻，R为阻值随所受乘客对其压力大小发生改变的压敏电阻，线圈可看作定值电阻，两个电源两端的电压均保持不变。关于这个电路，下列说法中正确的是（ ）
A．当有乘客站在电梯上时，R的阻值变大
B．当有乘客站在电梯上时，衔铁上的动触点与触点1接触
C．若适当减小的阻值，可减小无乘客时电动机消耗的电功率
D．当有乘客站在电梯上时，电磁铁线圈的耗电功率变大
25．（2024·四川眉山·一模）吸烟有害健康。医院为了患者的身体健康，在病房、楼道和厕所都安装了烟雾报警器。当有患者或患者家属忍不住抽烟时，报警器就会发出报警声音。如图甲所示为该医院安装的烟雾报警器，它由“控制电路”和“工作电路”组成如图乙，其中“控制电路”由光敏电阻R、电磁铁（线圈阻值不变）、电源（电压保持不变）、开关等组成；“工作电路”由工作电源、扬声器、指示灯、导线等组成。已知光敏电阻阻值随光照强度减弱而增大。工作原理：当光敏电阻接收到的光强减弱到一定程度时，工作电路接通，扬声器发出报警声。下列有关说法不正确的是（ ）
A．要提高报警器的灵敏度，可适当增大电源电压
B．电磁铁的上端为S极
C．根据报警器的工作原理判断，B处应接指示灯
D．当光照强度减弱时，线圈消耗的电功率变小
命题点四 电动机
26．（2024·四川眉山·一模）如图电路，闭合开关，能看到蹄形磁铁中的金属棒ab运动起来，说明有电能转化为机械能，若只改变电路中电流的方向，ab的运动方向将 （选填“改变”或“不改变”）。该装置揭示的原理可应用于 （选填“电动机”或“发电机”）。
27．（2024·广东汕头·二模）如图所示为电流表的内部结构示意图。接入电路，当有电流通过时，线圈带动指针偏转，其工作原理是通电导线在 中要受到力的作用，将电能转化为 能；测量时必须选择正确的接线柱，因为线圈所受力的方向与 的方向有关。
28．（2024·四川泸州·模拟预测）如图所示，放在磁场中的导体棒ab通过水平光滑金属导轨与螺线管、开关和电源构成闭合回路，可自由转动的小磁针静止在图示位置。闭合开关，靠近螺线管的是小磁针的 极；导体棒ab将沿 方向（选填“水平”或“竖直”）运动。这是 原理相同（选填“发电机”或“电动机”）。
29．（2024·安徽合肥·二模）利用学生电源、单刀双掷开关、滑动变阻器、U形磁体、导体棒、灵敏电流计及若干根导线组成如图所示的电路。下列说法正确的是（ ）
A．当单刀双掷开关的接线柱1、2接通时，该模型为发电机模型
B．当单刀双掷开关的接线柱2、3接通时，该模型为电动机模型
C．当单刀双掷开关的接线柱1、2接通时，可探究磁场对电流的作用
D．当单刀双掷开关的接线柱2、3接通时，可探究磁场对通电导体棒ab的作用
30．（2024·江苏镇江·一模）如图所示，闭合开关，铜棒会向右运动，则（ ）
A．根据此现象的原理可制成电动机
B．此现象与电磁感应现象的原理相同
C．若将磁极上下对调，铜棒仍向右运动
D．若滑片向左移动，铜棒会向左运动
31．（2024·四川资阳·一模）电与磁之间的联系包括三个方面：电流的磁效应；磁场对电流的作用；电磁感应现象，关于如图所示的实验装置，表述错误的是（ ）
A．该装置可用来研究电磁感应现象
B．该装置能将电能转化为机械能
C．该装置可用来研究磁场对通电导体的作用
D．该装置揭示的原理可应用于电动机
命题点五 磁生电
32．（2024·山东威海·一模）将风扇（内部有磁铁和线圈）、干电池和灵敏电流表等按图所示电路连接．当断开、闭合时，电扇转动，风扇转动的原理与 （选填“电动机”或“发电机”）工作的原理相同。当断开、闭合时，用手快速拨动风扇叶使其转起来后，发现电流表指针左右摆动，其原因是 ．
33．（2024·陕西宝鸡·二模）图甲是物理老师上课时使用的“小蜜蜂”扩音器，图乙是其工作原理图，声信号由麦克风（话筒）转化为电信号，经放大器放大后，再传入扬声器转化为声信号播出。麦克风的工作原理是 现象，扬声器的工作原理与 （选填“发电机”或“电动机”）的工作原理相同。
34．（2024·江西上饶·一模）物理小组的同学将两台相同的手摇发电机A、B用导线连接起来，如图所示，当用力摇动手摇发电机A的手柄时，发现B的手柄也随着转动起来。在此过程中，将机械能转化为电能的装置是 （选填“A”或“B”）；B的工作原理是 。
35．（2024·河北·模拟预测）某款电动汽车减速制动时，电动机“变身”为发电机，这一过程中，将机械能转化为电能。图所示的实验中，与上述工作原理相同的是（ ）
A．B．
C．D．
36．（2024·江苏苏州·二模）电子车票，也称“无纸化”车票，乘客网上购票后，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。下图能说明这一原理的是（ ）
A． B． C． D．
37．（2024·甘肃兰州·二模）如图所示为某科技馆展出的“隔板推物”体验活动器材。相距较远的甲、乙两铝质线圈通过导线连接成一个闭合电路，并将两线圈分别悬挂在蹄形磁铁的磁场中，中间由隔板隔开。体验者向左推动乙线圈时，甲线圈也会向左摆动。下列分析错误的是（ ）
A．此过程中乙线圈的机械能转化为电能
B．此过程中乙线圈产生了感应电流
C．甲线圈摆动是由于通电导线在磁场中受到了力的作用
D．若向右推动乙线圈，甲线圈会向左摆动
38．（2024·云南楚雄·三模）小米利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
(1)若使ab沿水平方向左右运动，则灵敏电流计的指针 （选填“会”或“不会”）发生偏转；要使灵敏电流计指针偏转的方向发生改变，可以 ；
(2)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的灵敏电流表更换为 ，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与 有关。
39．（2024·广东汕头·一模）如图，将导体棒的两端用细导线与灵敏电流计相连，并将导体棒用绝缘细线悬挂起来放在蹄形磁体的磁场中，探究“产生感应电流的条件”。
(1)闭合开关，若导体上下移动，灵敏电流计的指针不偏转；当导体棒向左运动时，灵敏电流计的指针向右偏转；当导体棒向右运动时，灵敏电流计的指针向 偏转，说明 方向与导体运动方向有关；
(2)将蹄形磁体的南北极对调。闭合开关，使导体带向左运动，此时灵敏电流计的指针向 （选填“左”或“右”）偏转；
(3)根据实验现象，得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做 运动，导体中会产生感应电流；
(4)闭合开关，若导体AB不动，左右移动磁体，电路中 （选填“有”或“无”）感应电流产生；
(5)如果将灵敏电流计换成 （选填“用电器”或“电源”），可以探究磁场对通电导体的作用。
1．（2024·山东泰安·中考真题）能水平转动的小磁针在水平桌面上静止时，小磁针的北极指向地理的 （选填“北”或“南”）极附近。
2．（2024·江苏徐州·中考真题）如图所示是自制交流发电机模型，风车转动，线圈在磁场中做 磁感线运动时，电路中就会产生感应电流，电流方向与 方向和导体运动方向有关。如果把小量程电流表换成电池，把模型当作电动机，此时线圈 （填“能”或“不能”）持续转动。
3．（2024·江苏无锡·中考真题）将导体AB、开关、灵敏电流计、蹄形磁体按如图方式组装起来， 开关后，让导体AB水平向右运动，会观察到电流计指针偏转，说明回路中有 产生。
4．（2024·宁夏·中考真题）如图所示，闭合开关后，通电螺线管的左端为 极；通电螺线管左侧的小磁针将 （选填“顺时针”或“逆时针”）旋转。
5．（2024·青海·中考真题）2024年1月18日，天舟七号货运飞船在中国空间站成功对接（图甲）。当货运飞船和核心舱相互靠近时，为减缓撞击带来的影响，货运飞船与核心舱间需配置缓冲装置。“飞天”兴趣小组根据以上信息结合物理知识，设计了如图乙所示的缓冲装置简化图。当条形磁体和通电螺线管靠近时，产生相互排斥的力，说明通电螺线管左端为 极，为增大排斥力，滑动变阻器的滑片应向 端滑动。
6．（2024·四川广元·中考真题）如图甲是小李家的磁悬浮盆景，盆底有一个永磁体，底座内有一个电磁铁。如图乙是电磁铁的工作电路图，通电后，电磁铁的上端为 极（选填“N”或“S”）；由于磁极相对，利用同名磁极相互 的规律，盆景就会悬浮在底座上方。
7．（2024·福建·中考真题）福建舰是我国首艘采用电磁弹射系统的航空母舰。电磁弹射系统采用飞轮储能技术，即利用电能驱动大质量的飞轮高速旋转，把电能转化为飞轮的 能，这种能量转化方式与我们学过的 （填“电动机”或“发电机”）相似。
8．（2024·青海·中考真题）如图所示，是一款航天员造型音箱，其工作原理是通电导线在磁场中受到力的作用，下列实例中与该音箱工作原理一致的是 ；能产生感应电流的是 。
9．（2024·山东东营·中考真题）关于电与磁，下列说法正确的是（ ）
A．摩擦起电的本质是创造了电荷
B．玻璃、塑料、食盐水都是绝缘体
C．通电导线周围不一定存在磁场
D．发电机的工作原理是电磁感应现象
10．（2024·山东德州·中考真题）如图为一种无链条电动自行车，它结合了人体动力和电池动力，骑行者踩脚踏板产生的动能可转化为电能，补充在锂电池内，之后通过锂电池驱动后轮前行，下列关于人体动力和电池动力的原理正确的是（ ）
A．①②B．①④C．②③D．③④
11．（2024·海南·中考真题）电子计数器测量原理是通过切割磁感线产生变化的电流计数，下列设备与计数器工作原理相同的是（ ）
A．柴油机B．电动机C．汽油机D．发电机
12．（2024·山东淄博·中考真题）心肺机用“电动泵”替代心脏，推动血液循环，“电动泵”的工作原理如图所示，将线圈ab固定在活塞一端，利用其与固定磁铁间的相互作用带动活塞运动，从而使血液定向流动。阀门都只能单向开启，反向则封闭管路，当线圈中的电流从a流向b时，下列说法正确的是（ ）
A．线圈周围有磁场和磁感线B．线圈左端是N极
C．活塞将向左运动D．此时“电动泵”处于送血状态
13．（2024·海南·中考真题）如图是通电螺线管磁场特点的实验装置。下列操作能改变螺线管两端磁极的是（ ）
A．移动滑动变阻器滑片B．对调电源正负极
C．改变螺线管线圈匝数D．在螺线管中加铁芯
14．（2024·江苏南通·中考真题）小明按人类对磁的认识历程，对“电磁转换”一章知识进行梳理，图中对应位置的内容填写正确的是（ ）
A．赫兹B．电动机C．电磁起重机D．电磁感应现象
15．（2024·内蒙古·中考真题）以下关于电与磁的描述正确的是（ ）
A．如图甲，当闭合开关S后电路中的红灯亮B．如图乙，小磁针发生偏转是电磁感应现象
C．丙图所示实验与电动机工作原理相同D．丁图所示实验与扬声器工作原理相同
16．（2024·四川乐山·中考真题）下列四幅图中，探究“磁场对通电导线的作用”的是（ ）
A．B．C．D．
17．（2024·山西·中考真题）海鲜保存常要求温度低于-18℃。小明为海鲜市场的冷库设计了温度自动报警器，其原理如图甲所示。控制电路和工作电路的电源电压均为3V保持不变，电磁铁线圈电阻忽略不计，乙图为热敏电阻R随温度变化的图像。冷库温度等于或高于-18℃时，工作电路报警。下列说法正确的是（ ）
A．冷库温度升高时，热敏电阻R的阻值变大
B．工作电路报警时，衔铁被吸下，灯亮铃不响
C．冷库温度为-18℃时，控制电路中电流为0.03A
D．冷库温度降低时，控制电路消耗的电功率变大
18．（2024·吉林长春·中考真题）在“探究通电螺线管外部的磁场分布”的实验中：
（1）如图所示，闭合开关，通电螺线管的右端为 极，小磁针的左端为 极；
（2）对调电源正、负极，小磁针N极指向与（1）中相反，这表明，通电螺线管外部的磁场方向与 的方向有关；
（3）在螺线管中插入一根铁棒，可使通电螺线管的磁性 。
19．（2024·新疆·中考真题）如图所示，用蹄形磁体、导体棒AB、电流表等实验器材探究导体在磁场中运动时产生感应电流的条件。
（1）请用笔画线代替导线完成实物图连接；
（2）当导体棒AB沿 （填“上下”或“左右”）方向运动时，电流表指针发生偏转。通过多次实验可得：当闭合电路的部分导体在磁场中做 运动时，电路中就产生感应电流；
（3）当导体棒AB向右运动时，导体棒 （填“受到”或“不受”）磁场对它的力的作用。
1．（2024·广东深圳·一模）阅读短文，回答问题。
手机和新能源汽车都能进行无线充电，其中一种无线充电方式为电磁感应。无线充电器内部的送电线圈相当于发射端，手机内部的受电线圈相当于接收端。在无线充电时，送电线圈里的交流电将引发磁场的变化，受电线圈则会感应到磁场的变化而产生电流，继而给手机电池充电。也就是说，电只存在于充电器与手机内部，对于中间空气层，用来转换的能量以磁的形式而存在。
(1)在无线充电过程中，电能先转化为磁能，再转化为 最后成化学能储存在手机电池里。日常生活中的 （填“动圈式扬声器”或“动圈式话筒”）与受电线圈的工作原理相同；
(2)2024年1月11日荣耀Magic6系列发布，其电池在同样体积下具有更高的能量密度。手机Magic6pr电池的电压约为4V，由表中参数可知，充满电时电池储存的电能为 kW·h；无线充电时，约40分钟能将一块没电的Magic6pr电池充满，则无线充电效率为 %（结果保留整数），其他的能量主要以 能形式散失了。
2．（2024·陕西榆林·三模）创新小组设计了一个可自动控温的孵蛋箱，其简化电路如图-1所示。已知控制电路的电源电压为12V，为热敏电阻，其阻值随温度的变化关系如图-2所示，为滑动变阻器，工作电路的电源电压为220V，电热丝的阻值为44Ω，开关S闭合后，当电磁铁线圈中的电流大于或等于0.016A时，衔铁被吸下，工作电路接通，电热丝开始加热；当电磁铁线圈中的电流小于或等于0.015A时，衔铁被释放，工作电路断开，电热丝停止加热。（电磁铁线圈的电阻忽略不计）
（1）孵蛋箱是利用电流的 效应进行工作的；
（2）电热丝正常工作时，通过它的电流是多少？ 正常工作5min，电热丝产生的热量是多少？
（3）若滑动变阻器接入电路的阻值为550Ω，则孵蛋箱可控制的温度范围是多少？
3．（2024·辽宁阜新·二模）为了安全，交警部门强行推出了“电子眼”，通过拍照片来记录机动车闯红灯的情况。物理兴趣小组的同学对机动车闯红灯抓拍系统很感兴趣，在实践课上展开了研究。
【任务一】研究信号灯电路连接情况
交通路口一般有多组信号灯，每一组信号灯由红、黄、绿三盘灯组成，正常工作情况下，任何时刻必有一盏灯点亮。请完成一组信号灯模拟电路的连接 。
【任务二】研究闯红灯违规证据记录器的工作原理
（1）如图所示，当光控开关接收到 光时，光控开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，电磁继电器的衔铁就被吸下，工作电路中的 工作，拍摄违规车辆。
（2）如图为压敏电阻R的阻值随受到车的压力变化而变化的图象，若控制电路电压为8V，电磁继电器中电磁铁线圈电阻为10Ω，当控制电路中电流大于或等于0.08A时，衔铁被吸引，则只有质量超过 kg的车辆违规时才会被拍照记录（g取10N/kg）。
【任务三】优化闯红灯违规证据记录器
要使质量较小的车闯红灯也能被拍下，你的办法有 （填序号）。
①提高控制电路电源电压
②降低控制电路电源电压
③用一定阻值电阻与压敏电阻串联
④用一定阻值电阻与压敏电阻并联。荣耀Magic6pr配置参数
有线充电
80W
无线充电
66W
电池容量
5600mAh
