2025年中考物理复习专题复习专题17 电功率（练习）（原卷版）

这是一份2025年中考物理复习专题复习专题17 电功率（练习）（原卷版），共30页。

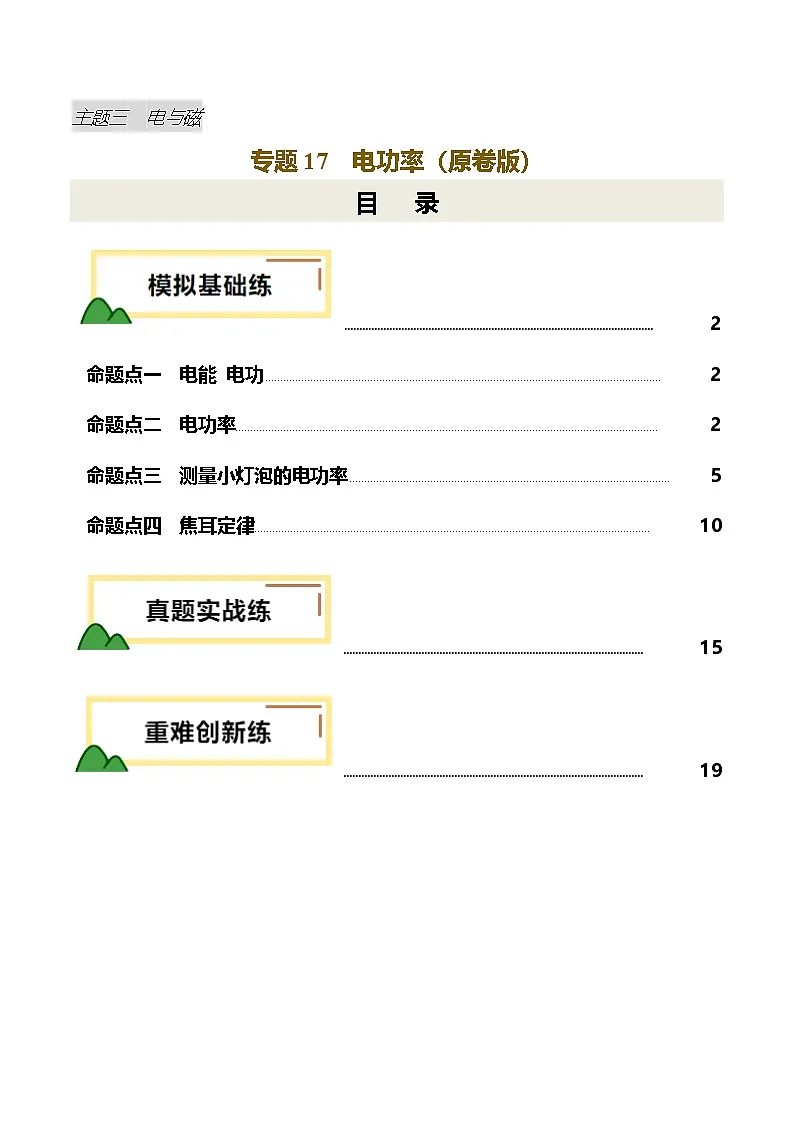

TOC \ "1-3" \h \u \l "_Tc5822" PAGEREF _Tc5822 \h 2
\l "_Tc21924" 命题点一 电能 电功 PAGEREF _Tc21924 \h 2
\l "_Tc3075" 命题点二 电功率 PAGEREF _Tc3075 \h 2
\l "_Tc3042" 命题点三 测量小灯泡的电功率 PAGEREF _Tc3042 \h 5
\l "_Tc28352" 命题点四 焦耳定律 PAGEREF _Tc28352 \h 10
\l "_Tc31843" PAGEREF _Tc31843 \h 15
\l "_Tc22452" PAGEREF _Tc22452 \h 19
命题点一 电能 电功

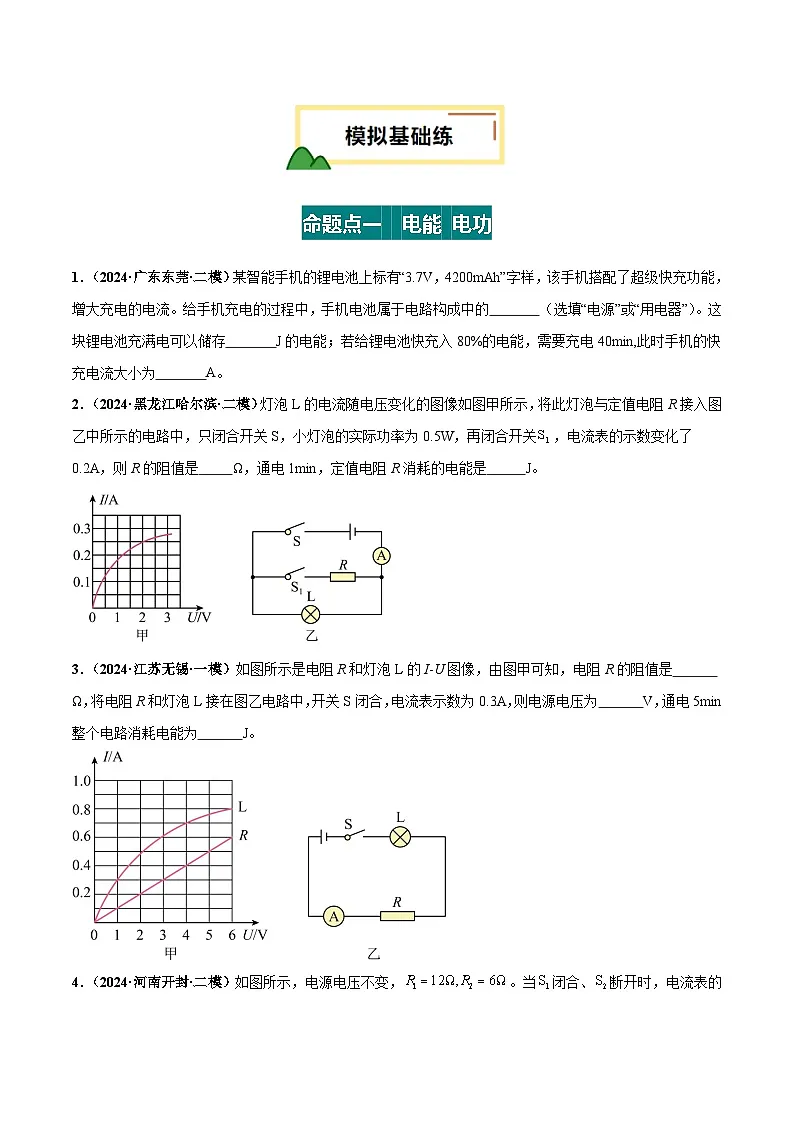

1．（2024·广东东莞·二模）某智能手机的锂电池上标有“3.7V，4200mAh”字样，该手机搭配了超级快充功能，增大充电的电流。给手机充电的过程中，手机电池属于电路构成中的 （选填“电源”或“用电器”）。这块锂电池充满电可以储存 J的电能；若给锂电池快充入80%的电能，需要充电40min,此时手机的快充电流大小为 A。
2．（2024·黑龙江哈尔滨·二模）灯泡L的电流随电压变化的图像如图甲所示，将此灯泡与定值电阻R接入图乙中所示的电路中，只闭合开关S，小灯泡的实际功率为0.5W，再闭合开关，电流表的示数变化了0.2A，则R的阻值是 Ω，通电1min，定值电阻R消耗的电能是 J。
3．（2024·江苏无锡·一模）如图所示是电阻R和灯泡L的I-U图像，由图甲可知，电阻R的阻值是 Ω，将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3A，则电源电压为 V，通电5min整个电路消耗电能为 J。
4．（2024·河南开封·二模）如图所示，电源电压不变，。当闭合、断开时，电流表的示数为1A，则电源电压是 V；当开关；断开时，电流表的示数为0.2A，的阻值是 Ω，电路在1min内消耗的电能为 J。

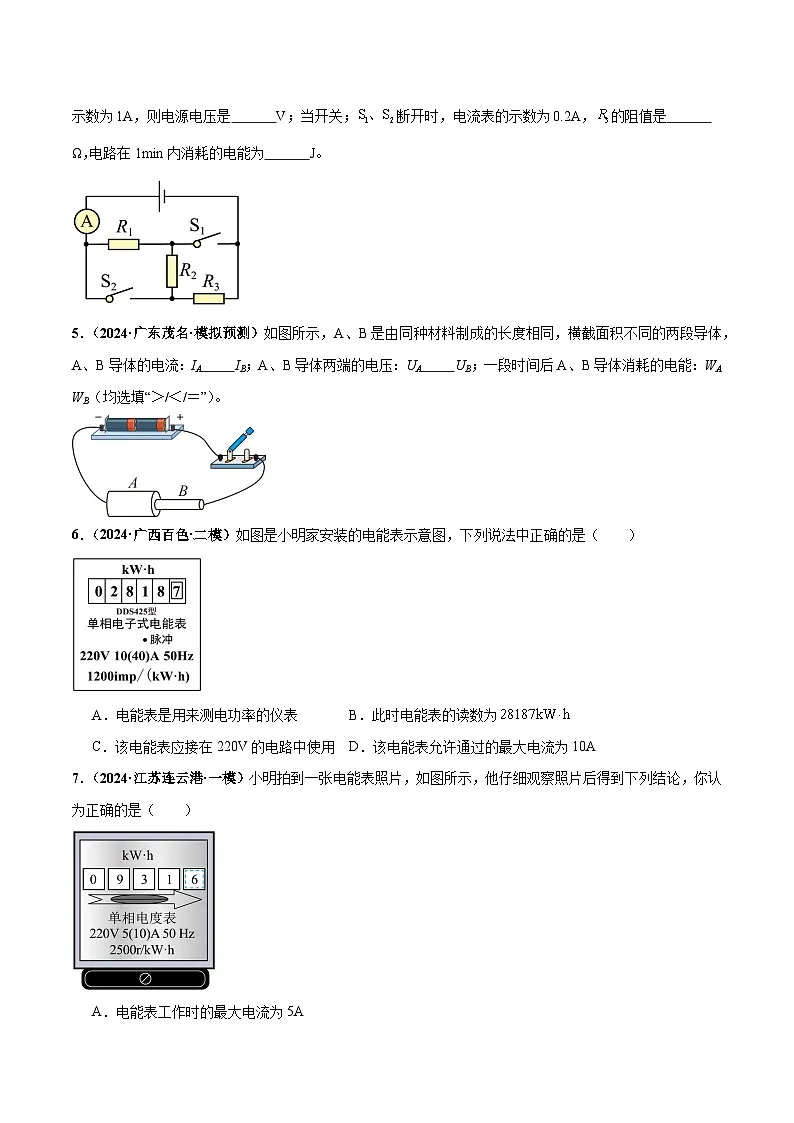

5．（2024·广东茂名·模拟预测）如图所示，A、B是由同种材料制成的长度相同，横截面积不同的两段导体，A、B导体的电流：IA IB；A、B导体两端的电压：UA UB；一段时间后A、B导体消耗的电能：WA WB（均选填“＞/＜/＝”）。
6．（2024·广西百色·二模）如图是小明家安装的电能表示意图，下列说法中正确的是（ ）
A．电能表是用来测电功率的仪表B．此时电能表的读数为
C．该电能表应接在220V的电路中使用D．该电能表允许通过的最大电流为10A
7．（2024·江苏连云港·一模）小明拍到一张电能表照片，如图所示，他仔细观察照片后得到下列结论，你认为正确的是（ ）
A．电能表工作时的最大电流为5A
B．拍照片时，小明家已消耗的电能为9316kW•h
C．电能表上的转盘转过500转，消耗的电能为
D．把此电能表接入家庭电路，电路消耗的总功率不超过2200W
8．（2024·广东广州·二模）在如图的电路中，电源电压9V保持不变，电阻R1的阻值为20Ω。当开关S闭合时，电流表的示数为0.3A。求：
(1)电阻R1两端的电压U1；
(2)电阻R2的阻值；
(3)通电1min，电流通过R2做的功。
9．（2024·新疆乌鲁木齐·一模）如图所示的电路中，电源电压为3V，电阻的阻值为10Ω。闭合开关S，电流表的示数为0.2A。求：
(1)两端的电压；
(2)电阻的阻值；
(3)整个电路工作1min消耗的电能。
10．（2024·云南昆明·一模）如图所示的电路中，电源电压恒定不变，阻值为。闭合开关S，电流表的示数为0.2A，继续闭合开关，电流表示数变为0.5A。求：
(1)电源电压；
(2)的电阻；
(3)闭合开关S、后，电路工作1min消耗的电能。
命题点二 电功率
11．（2024·甘肃兰州·二模）两个定值电阻R1与R2分别标有“5Ω，2A”和“6V，1A”的字样，现将这两个电阻并起来接入某一电路中，为使其不至于被损坏，干路电流最大是 A，电路中消耗的最大功率为 W。
12．（2024·海南海口·模拟预测）如图所示是定值电阻R和小灯泡L的I—U图像，已知小灯泡的额定电压是2V，小灯泡的额定电功率是 W；若将图中的R和L串联接在5V的电源上工作10s，则整个电路中的消耗的电能是 J。
13．（2024·贵州安顺·一模）某种型号电热器的等效电路如图所示，它有高、中、低三档并可手动调节，其额定电压为220V，低温档、中温档的额定功率分别为220W和440W，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b。把它接入220V的家庭电路中，高温档和低温档功率之比P高︰P低= 。
14．（2024·重庆·二模）小明对家里的用电情况进行了调查，了解到电能表3月底的示数为35200，4月底电能表的示数为36356，小华家4月份的用电量为 kW·h。为了进一步利用电能表测量电暖器的电功率，小华首先断开所有用电器的开关，然后只闭合电暖器的开关，让其正常工作3min，数出电能表指示灯闪烁了66次。对照电能表铭牌信息“1200imp/（kW·h）”， 计算出电暖器的实际电功率为 kW。
15．（2024·湖北襄阳·一模）如图甲所示，电源电压保持不变，小灯泡L标有“6V3W”字样，图乙是通过小灯泡的电功率随其两端电压变化的图像。滑动变阻器R1的最大值为60Ω，定值电阻R2=10Ω。当闭合S和S1，断开S2，使滑动变阻器的滑片P在中点时，R2的功率为0.9W，则这时电流表的示数为 A，电源电压为 V。当闭合S和S2，断开S1，要使小灯泡功率为1.6W，则滑动变阻器连入电路中的阻值为 Ω。
16．（2024·江苏苏州·二模）如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω、1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”，小灯泡上标有“4.5V、0.3A”字样，其I﹣U图象如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项不正确的是（ ）
A．电流表的最大示数是0.3A
B．电流表的最小示数是0.2A
C．电路的最大功率是1.8W
D．小灯泡的最小功率是0.75W
17．（2024·山东泰安·模拟预测）物理科技小组的同学按照老师的要求设计了如图所示的电路，电源两端电压保持不变，R1为定值电阻。闭合开关S，当滑动变阻器R的滑片向右移动的过程中，下列有关他们对这个电路分析、判断正确的是（ ）
A．R1与滑动变阻器R是并联的
B．电压表V1的示数与电流表A的示数比值变小
C．电流表A的示数变小，电压表V1的示数变小
D．该电路消耗的总功率变大
18．（2024·山东泰安·二模）如图所示的电路，电源电压保持5V不变。小灯泡L标有“4V，1.6W”字样（灯泡电阻不变）1标有字样“15Ω，1A”，定值电阻R2＝50Ω，电流表的量程为0～0.6A，两个电压表的量程均为0～3V。在保证各元件安全工作的情况下（ ）
①只闭合开关S和S2，灯泡L的最大功率为1.6W
②只闭合开关S和S2，电压表V1的示数范围为2V～3V
③只闭合开关S、S1和S3，滑动变阻器的取值范围为5Ω～15Ω
④任意闭合开关，整个电路的最大功率与最小功率的比为3∶1
A．③④正确B．①②正确
C．②④正确D．①③正确
19．（2024·江苏常州·二模）如图甲电路中，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列正确的是（ ）
A．电源的电压为4V
B．R1的最大功率为0.8W
C．R2的最大阻值为20Ω
D．图乙中c点表示滑片P位于R2中点
20．（2024·海南海口·模拟预测）如图所示，电路中电源电压保持不变。当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法正确的是（ ）
A．电流表示数减小，电压表示数增大
B．电流表示数减小，电压表示数不变
C．电路总电阻减小，电路总功率增大
D．电路总电阻增大，电路总功率变小
21．（2024·湖北·一模）如图甲所示电路，电源电压恒定，R1为定值电阻，滑动变阻器R2铭牌上标有“160Ω 1.0A”的字样，电流表量程0～0.6A，电压表量程0～15V。在保证电路安全的前提下，移动滑动变阻器滑片，测得R2的电功率P与其两端电压U的关系如图乙所示。则下列说法正确的是（ ）
A．R1的阻值为25ΩB．电源电压为20V
C．电路总功率的最小值为1.8WD．滑动变阻器允许接入电路的阻值范围为10Ω～100Ω
22．（2024·四川眉山·一模）如图所示的电路中，电源电压恒为20V，小灯泡L标有“10V，5W”的字样，滑动变阻器的规格为“80Ω，1A”，电流表的量程为A，电压表的量程为V。当只闭合、、，将滑动变阻器的滑片P调到中点时，电流表示数为1A。不考虑灯丝电阻的变化，在保证电路中各元件安全的情况下，则下列说法正确的是（ ）
A．定值电阻的阻值为20Ω
B．只闭合、，断开、，电流表的示数变化范围是
C．只闭合、，断开、，小灯泡L的电功率的取值范围是
D．闭合开关、、，断开，整个电路消耗的电功率的取值范围是
23．（2024·海南省直辖县级单位·模拟预测）如图所示电路中，灯泡L标有“6V 3W”字样（不计温度对灯丝电阻的影响）。当开关S1、S2均闭合，滑动变阻器的滑片P在最左端时，电流表示数为1.5A，并且灯泡L正常发光；当开关S1闭合、S2断开，滑动变阻器的滑片P在最右端时，电流表的示数为0.25A。求：
(1)灯泡L正常发光10min消耗的电能；
(2)电源电压；
(3)定值电阻R的阻值；
(4)电路中有电流通过时，电路的最小功率。
24．（2024·湖北宜昌·模拟预测）图甲是某电烤箱的电路图，、两根电阻丝阻值均不变，如表为其铭牌，其中高温挡额定功率模糊不清。
(1)的电阻是多少欧？
(2)该电烤箱高温挡的额定功率为多少瓦？
(3)在用电高峰时段，小明利用家中电能表（如图乙）测出了家庭电路的实际电压。他断开其他用电器开关，仅让电烤箱在高温挡下工作，电能表的指示灯闪烁90次用时36s，则此时家庭电路的实际电压是多少伏？
命题点三 测量小灯泡的电功率
25．（2024·黑龙江哈尔滨·模拟预测）实验室中常用的小灯泡上标有“2.5V、3.8V、6V”字样，但并没有标清小灯泡的额定功率。涵涵选择了2.5V小灯泡来研究小灯泡的电功率。
(1)请用笔画线代替导线正确连接好电路 。
(2)正确连接好电路后，闭合开关发现小灯泡不发光，电压表无示数，电流表有示数，若两电表均完好，则故障可能是 。
(3)排除故障后，涵涵开始测量小灯泡的额定功率，她闭合开关，向左移动滑动变阻器的滑片，直至电压表的示数为2.5V，观察到电流表示数如图所示，则小灯泡的额定功率为 W。
(4)涵涵想要在此基础上继续测量小灯泡在1.2倍额定电压下的实际功率，则其下一步的实验操作应为： 。
(5)轩轩选用了“3.8V”的小灯泡来进行实验，更换灯泡过后，他发现利用此电路图无法准确的判断小灯泡何时正常发光，请你帮他分析问题所在 。
26．（2024·新疆昌吉·模拟预测）在“用伏安法测小灯泡电功率”的实验中，待测小灯泡额定电压为2.5V，电源电压恒为3V不变。
(1)请用笔画线代替导线，将图甲中的实物图连接完整，要求滑动变阻器的滑片向右移动时，灯泡亮度变亮。
(2)正确连接好电路，闭合开关发现小灯泡不亮，电流表有示数，电压表无示数，则故障可能是小灯泡发生了 （选填“短路”或“断路”）。
(3)排除故障后，小丽同学闭合开关，移动滑片到某一位置时，电压表示数如图乙所示，若她想测量小灯泡的额定功率，应将滑片向 （填“左”或“右”）移动，使电压表的示数为2.5V。
(4)小丽同学移动滑片，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图像，由图像可计算出小灯泡的额定功率为 W。
27．（2024·甘肃兰州·二模）在探究电流与电阻关系的实验中，提供的实验器材有：三只阻值分别为5Ω、10Ω、20Ω的定值电阻、电源（电压6V且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干。
(1)请用笔画线代替导线，在图甲中把电路连接完整，且连线时导线不能交叉；
(2)实验中将10Ω电阻换成20Ω电阻后，应将滑动变阻器的滑片P向 （选填“左”或“右”）端移动。正确操作后，记下电流表的示数，得到电流I随电阻R变化的图象如图乙所示，由图象可得出的结论是 ；
(3)若电流表损坏，请你利用余下实验器材，测量一个额定电压为2.5V灯泡的额定功率，并把如下实验步骤补充完整。
①在原实验电路中，断开开关S，拆去电流表，用小灯泡替换定值电阻R0，重新连接好电路，并移动滑片P至最 （选填“左”或“右”）端；
②闭合开关S，移动滑片P，直至电压表的示数为 V时，小灯泡正常发光；
③保持滑片P的位置不变，断开开关S，用定值电阻R0代替小灯泡；闭合开关S，读出电压表的示数U；
④小灯泡的额定功率的表达式P额= 。（用R0和U表示）
28．（2024·河北邯郸·模拟预测）课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6V，小灯泡额定电压为2.5V（正常发光时电阻约为12Ω）。
(1)请将电路连接完整（要求滑动变阻器滑片左移时，灯泡变亮）。
(2)为能顺利完成该实验，下列不同规格的滑动变阻器应选用_________（选填字母）。
A．“10Ω 0.5A”的滑动变阻器
B．“20Ω 2A”的滑动变阻器
C．“5Ω 1A”的滑动变阻器
(3)闭合开关后，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮。那么出现该故障的原因是 。
(4)故障排除后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向 端移动（选填“左”或“右”）。
(5)通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为 W。
(6)实验结束后，某同学设计了如图丁所示的电路来测量额定电压为6V的小灯泡的额定功率。已知电源电压为18V，定值电阻R的阻值为20Ω。实验步骤如下：
①开关S、S1闭合，S2断开，调节滑动变阻器R′的滑片，使小灯泡正常发光；
②保持滑片位置不动，开关S、S2闭合，S1断开，此时电压表的示数为8V；
③再将 ，此时电压表的示数为14V；
④小灯泡的额定功率P额= W。
29．（2024·四川内江·三模）某实验小组的同学在用“伏安法”测量小灯泡的额定功率的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器。
(1)该实验的实验原理是 ；
(2)如图1甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
(3)小明连接完电路后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光，电压表无示数，电流表有示数，则电路的故障可能是 ；
(4)排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图像如图1乙所示，则该小灯泡的额定功率为 W；
(5)该组的另一同学接着实验时，发现电压表0~15V量程已经损坏，0~3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你如图1丙中的虚线框内画出正确的电路图；
(6)由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1 P2（选填“大于”、“小于”或“等于”）；
(7)小明做完实验后，想测量额定电流为I额的小灯泡L的额定功率，发现电压表已损坏。于是他利用电流表和定值电阻设计了如图2所示的电路，定值电阻的阻值为R2，根据电路图，主要测量步骤如下：
①闭合开关S和S2，断开开关S1，调节滑动变阻器，使电流表的示数为I额；
②保持滑动变阻器滑片不动，断开开关S2，闭合开关S1，记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额= （用题中字母表示）。
30．（2024·河北沧州·二模）小明在“测量小灯泡的电功率”实验中，实验器材有：电压恒为6V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、规格不同的滑动变阻器、开关各一个，导线若干。
(1)如图甲是小明连接的部分电路，请用笔画线代替导线将电路补充完整。
(2)连接好电路，检查无误后，将滑动变阻器接入电路的电阻调节到最大，接着闭合开关试触，观察到电压表的示数超过2.5V，其原因可能是该滑动变阻器的最大阻值 （选填“太小”或“太大”）。
(3)解决问题后，闭合开关，移动滑动变阻器的滑片到某位置，电压表示数如图乙所示，若想测量小灯泡的额定功率，应将滑片向 （选填“左”或“右”）端移动。
(4)小明根据记录的多组数据，绘制出小灯泡中电流随其两端电压变化的关系图象（如图丙所示），则小灯泡的额定功率为 W。
(5)测出小灯泡的额定功率后，小明又把灯泡两端的电压调为其额定电压的一半，发现测得的实际功率不等于其额定功率的，此时它的实际功率 （选填“大于”或“小于”），原因是 。
(6)【拓展】同组的小红同学思考能不能只用一只电表测出小灯泡的电功率，于是她设计了如图所示的四个电路图，电源电压U保持不变，小灯泡的额定电压为，且，其中定值电阻的阻值为R，在不改变电路连接的情况下，能测出小灯泡额定功率的是______。（填字母）
A．B．
C．D．
命题点四 焦耳定律
31．（2024·黑龙江哈尔滨·模拟预测）如图所示电路，电源电压恒定不变，闭合开关后电流表、的示数如图乙和图丙所示，定值电阻的阻值为30Ω，则电源电压为 V，通电5min电流通过电阻产生的热量为 J。
32．（2024·河南信阳·二模）如图所示是超市常用的塑料袋封口夹电路的原理图，电源电压为5V，电热丝R的阻值为1Ω。闭合开关S，电热丝温度升高，利用电流的热效应实现高温封口，3s内产生的热量为 J。若使用时总把塑料袋烫坏，可以适当 （选填“增大”或“减小”）电阻丝的阻值。
33．（2024·黑龙江哈尔滨·二模）如图所示是“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气，实验中通过观察U形管液面高度差的变化来反映电阻产生热量的多少。图甲表明在电流相等、通电时间相同的情况下， 越大，产生的热量越多；图乙中与并联，是使通过与的 不同。
34．（2024·黑龙江哈尔滨·二模）如图所示为电烤炉的简化电路图， 小张查看说明书后得知： R1、R2均为电热丝， R1=44Ω， R2=66Ω， 忽略温度对电热丝电阻的影响。闭合开关S1、S2，此时电烤炉的功率为 W；电烤炉处于低温档时，1分钟内产生的热量为 J。
35．（2024·四川攀枝花·二模）如图所示，是一款家用电热水器的工作原理图，且已知。若开关旋到位置①时，电热器处于 （选填“高温挡”或“低温挡”），此情况下通电1min产生的热量是 J；小丽一次采用①挡位洗澡约用水20kg，用时约20min，需要把水从20℃加热到40℃，这个过程中水吸收的热量为 J；则该电热器在①挡位工作时的效率为 [水的比热容为]。
36．（2024·江苏无锡·一模）如图所示，探究影响电流热效应的因素。密闭的甲、乙两烧瓶中装有质量、初温都相同的煤油，甲、乙瓶中电阻丝电阻的大小关系为R甲I乙
B．烧瓶内选用等质量比热容更小的绝缘液体，实验现象更明显
C．此实验无法探究导体产生的热量跟通电时间的关系
D．若要比较水和煤油吸热升温的现象，只需将一只烧瓶内的煤油换成质量、初温都相同的水
37．（2024·云南楚雄·三模）央视《是真的吗》节目中，主持人做了“电池口香糖锡纸取火工具”的实验：取口香糖锡纸，剪成如图甲所示形状，其中ab、bc和cd段等长。戴好防护手套，将锡纸条两端连接电池正、负极，如图乙所示，发现锡纸条很快开始冒烟、着火。下列说法正确的是（ ）
A．应用锡纸条的纸面连接电池的正负极B．ab、bc和cd两端的电压均相等
C．ab，bc和cd三段消耗的电功率相等D．正常情况下，ab段会先着火
38．（2024·云南楚雄·模拟预测）在探究电流通过导体产生热量的多少与什么因素有关的实验中，小雨猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是她利用图甲所示的装置进行实验探究，图乙三个装置的透明容器中密封着等量的空气，且各装有一段电阻丝，阻值分别为10Ω、5Ω、5Ω。实验中将A、B、C按一定的方式组合后，分别接入图甲中与MN两根导线相连的接线柱上。
(1)
用笔画线代替导线，将图甲中的滑动变阻器接入电路。要求：①滑动变阻器的滑片向左移动时，电流表示数变大；②导线不能交叉 ；
(2)闭合开关后，发现电流表指针偏转角度较小，且滑片左右移动时，电流表的指针偏转几乎不变，电路中的故障可能是 ；
(3)排除故障后继续进行实验，实验中通过观察U形管中左右两侧液柱的高度差来比较相同时间内不同电流产生热量的多少。请列举一个与该物理研究方法相同的实验： ；
(4)要探究电流产生热量的多少与电阻大小的关系，应选用 （选填“A与B”“A与C”或“B与C”）组合，并将它们 （选填“串联”或“并联”）接入电路进行实验；
(5)调节滑动变阻器改变电流的大小，经过多次实验发现：电阻丝阻值和通电时间一定时，电流越大，通电导体产生的热量越 ；
(6)小雨进一步学习了解到：英国物理学家 早在1841年就确定了，当电阻和通电时间一定时，电流产生的热量跟 成正比的关系。
39．（2024·江苏连云港·二模）某型号的电饭锅的铭牌上标有“220V 1100W” 字样，其简化原理图如图所示。它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S 进行调节，为电热丝。当电饭锅处于高温烧煮挡时，电路的功率为1100W；当电饭锅处于焖饭、保温挡时，电路的总功率为22W。
(1)电饭锅在高温挡时电路中的电流。
(2)电阻丝的阻值。
(3)焖饭、保温10min，电热丝产生的热量。
40．（2024·安徽池州·三模）孝顺的小明用2024年春节收到的压岁钱给姥爷买了一款足浴盆，如图所示，这款足浴盆有加热和按摩两种功能。已知电动机M的额定功率为22W，线圈电阻为，加热电阻正常工作时的电功率为800W，电压220V恒定不变。
(1)在足浴盆中加入质量为4kg、初温20℃的水，只闭合开关启动加热功能，使水温升高至40℃，水吸收多少热量？［］
(2)若不计热损失，需要加热多长时间？
(3)断开开关，闭合启动按摩功能时，按摩10min电动机线圈产生的热量是多少？
41．（2024·辽宁抚顺·三模）小明设计了一款家用电热水箱，其简化原理图如图所示。水箱内加热电阻R1的阻值为48.4Ω，水箱外电阻R2的阻值为151.6Ω；开关S接不同的触点1或2，水箱分别是加热或保温状态。装置安全性能良好，符合安全用电。则：
(1)保温状态时，电路中的电流为多少？
(2)加热状态测试时，小明发现将水箱内3kg的水升温40℃共用时630s，测试中加热水的效率为多少？[c水=4.2×103J/（kg•℃）]
(3)通过具体的数据来论证小明所设计的电路存在的不足。
1．（2024·黑龙江鸡西·中考真题）如图是“探究通电导体产生的热量与 大小关系”的实验装置。通过左侧容器中电阻丝的电流为0.4A，在1min内电流通过右侧容器中电阻丝产生的热量为 J。
2．（2024·江苏淮安·中考真题）今年“五一”期间，小明在家长陪同下进行“综合实践活动”，利用家中的电能表测量家中空气炸锅的实际功率。小明把家中其他用电器全部断开后，将空气炸锅单独接入电路，观察到标有“/（）”字样的电能表指示灯闪烁，用时，则空气炸锅在这内消耗的电能为 ，实际功率为 W。
3．（2024·山东聊城·中考真题）为了测量家中路由器的电功率，小慧利用五一假期外出期间，关闭家里的其它用电器，用电能表测出一台路由器所消耗的电能，数据见下表，计算可得路由器的电功率为 W。若小慧所在小区有1000户家庭，按每户家庭只使用一台这样的路由器且全天开机，每度电0.6元计算，则小区用户每月（30天）为路由器支付的总电费为 元。
4．（2024·江苏镇江·中考真题）如图是某电热水壶内部电加热器原理电路，它有“加热”和“保温”两挡，开关S断开，电水壶处于 挡。已知该电热水壶处于“加热”挡，通电可使标有的电能表指示灯闪烁120次，则消耗的电能为 。电热水壶“保温”挡功率为，则 。
5．（2024·四川乐山·中考真题）如图甲所示的煎饼锅具有高温和低温两个挡位，图乙是其内部简化电路图。当处于高温挡时，煎饼锅的加热功率为，则R1= ；处于低温挡时，煎饼锅的工作电流为1A，通电1min产生的热量为 J。
6．（2024·黑龙江鸡西·中考真题）小叶同学利用如图电能表测量电热水器消耗的电能，将电热水器单独连接在电路中，观察到电能表上的铝盘1min转了60转，电热水器消耗的电能是 kW·h，如果这些能量由天然气来提供，需要完全燃烧 的天然气。
7．（2024·黑龙江齐齐哈尔·中考真题）如图甲所示的电路，电源电压为12V且保持不变，为阻值未知的定值电阻，图乙是小灯泡L和定值电阻的电流随它们两端电压变化的图像。当同时闭合开关、和时，小灯泡L的实际功率为P，定值电阻的功率为，则 ；当闭合开关、断开开关和时，小灯泡的实际功率为0.6W，此时灯丝电阻为R，则 。
8．（2024·宁夏·中考真题）某科技创新小组设计的体重计电路原理图如图所示，其中R为压敏电阻，其阻值随压力的增大而减小，是定值电阻，电源电压保持3V不变。闭合开关S，当平板受到的压力增大时，下列说法正确的是( )
A．电流表示数减小
B．电压表示数减小
C．电压表示数与电流表示数的比值增大
D．电路消耗的总功率增大
选择理由：
9．（2024·西藏·中考真题）英国物理学家焦耳用近40年的时间做了400多次实验，最终归纳总结得出焦耳定律，为物理学的发展作出了突出贡献。以下物理量的单位用焦耳命名的是（ ）
A．电功率B．电阻C．能量D．电流
10．（2024·山东青岛·中考真题）如图所示电路，开关S闭合，灯泡L1和L2均发光。若它们的阻值不同，忽略温度对电阻的影响，下列说法不正确的是（ ）
A．通过A、B两点的电流不相等B．L1和L2两端的电压相等
C．L1和L2的实际功率不相等D．若L1断路，则L2不会发光
11．（2024·山东菏泽·中考真题）下列家用电器，利用电流的热效应工作的是（ ）
A．电冰箱B．洗衣机C．电脑D．电饭煲
12．（2024·甘肃兰州·中考真题）小明将定值电阻、分别按如图甲、乙所示的方式连入电路中，已知，两电路中电源电压相等且保持不变，闭合开关S后，电压表和电流表的示数分别如图丙、丁所示，下列说法中正确的是（ ）
A．电源电压为3VB．乙图中通过的电流为0.6A
C．的阻值为5ΩD．甲图中电路工作时消耗的功率为2.4W
13．（2024·山东枣庄·中考真题）如图所示，电源电压保持不变，R2=2R1，滑动变阻器标有“20Ω 1A”字样，闭合S1，断开S2，滑动变阻器的滑片位于最右端时，电压表的示数为3V，电路的总功率为P1；当闭合S2，断开S1，滑动变阻器的滑片移至中点时，电压表示数为1.2V，电路的总功率为P2。下列说法正确的是（ ）
A．P1：P2=4：5B．电源电压为12V
C．R1阻值为40ΩD．电路的最大功率为2.7W
14．（2024·内蒙古赤峰·中考真题）如图电路中，电源电压为6V恒定不变，R为热敏电阻，其阻值随温度变化关系如下表所示。定值电阻阻值为，闭合开关后，下列说法正确的是（ ）
A．温度升高时，电流表示数变小
B．温度升高时，电压表示数变小
C．温度降低时，电压表示数与电流表示数的比值不变
D．当温度为30℃时，电路总功率为0.18W
15．（2024·广西·中考真题）小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。
（1）闭合开关前，应将滑动变阻器的滑片置于 （选填“a”或“b”）端，闭合开关后，发现小灯泡不亮，则电路故障可能是滑动变阻器 （选填“短路”或“断路”）；
（2）排除故障后，某次实验电压表的示数如图乙所示，为 V；小明测得多组数据，并画出如图丙所示的图像，由图像可知小灯泡正常发光时的电阻为 ，小灯泡的额定功率为 W；
（3）图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而 （选填“增大”或“减小”）。
（4）受到上述实验的启发，为测量高温物体的温度，小明将图甲电路改装成一个简易的温度传感器。思路如下：将图甲中的小灯泡换成与灯丝同种材料的电阻丝，选择图中一个电表改装为温度显示仪。你建议他选哪个电表？请说明理由（从电表的示数随待测物体的温度变化关系进行阐述）。
答：
16．（2024·黑龙江绥化·中考真题）在“测量小灯泡的电功率”实验中，选用的小灯泡上标有“2.5V”字样，额定电流约为0.3A，电源电压恒为6V，实验电路如图甲所示。
（1）请用笔画线代替导线，将图甲电路连接完整 ；（导线不允许交叉）
（2）现有规格为A“”、B“”和C“”的三个滑动变阻器可供选择，应选择 （选填字母）滑动变阻器接入电路才能顺利进行实验。实验中滑动变阻器的作用是 和调节小灯泡两端的电压及通过的电流；
（3）电路连接完成后，闭合开关，发现小灯泡发光很暗，这时眼睛应该看着 （选填“电流表”或“电压表”）移动滑动变阻器的滑片，当小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为 W；
（4）实验中改变小灯泡两端的电压，多次测量的目的是 ；
（5）测得小灯泡的额定功率后，把小灯泡两端的电压调为额定电压的一半，发现测得的功率大于其额定功率的四分之一，请对其加以分析： 。
17．（2024·山东济南·中考真题）学校开展了防溺水安全教育后，小华组经过合作探究，设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。已知电源电压为6V，报警器由电压表改装，是定值电阻，是压敏电阻，图乙是压敏电阻阻值随水深h变化的图像。报警器未浸入水中时，的阻值为40Ω，电流表示数是0.12A；报警器浸入水下深度h大于等于1m时，报警器报警，当h为1m时，两端的电压为1.5V。通过计算回答：
(1)报警器未浸入水中时，两端的电压是多少？
(2)报警器浸入水下深度h为1m时，通过的电流是多少？
(3)报警器浸入水下深度h为1m时，的电功率是多少？
18．（2024·四川巴中·中考真题）如图所示电路，电源电压12V保持不变，灯泡L标有“6V 3W”字样，滑动变阻器最大阻值为18Ω。当S闭合S1、S2都断开，移动滑片P使灯泡恰好正常发光。保持滑片P的位置不变，再闭合S1、S2，电流表示数变化了1.5A。（不考虑灯泡电阻的变化）求：
(1)灯泡正常工作时的电流；
(2)灯泡正常发光时滑动变阻器接入电路的阻值；
(3)在保证电路安全的前提下，当S闭合S1、S2都断开时，调节滑动变阻器使电路的最大功率为P1；当S、S1、S2都闭合时，调节滑动变阻器使电路最小功率为P2。计算P1与P2的比值。
19．（2024·山东威海·中考真题）小明家有一款多功能厨房神器，它的内部结构主要由两个电热丝和一个电动机构成，通过旋转开关可实现常温搅拌、高温翻炒、低温慢炖、高温蒸煮（电动机可实现搅拌、翻炒功能）。参数如表所示，内部电路简图如图所示。已知的阻值为66Ω。

请解答下列问题：
(1)画出该机器高温翻炒功能的等效电路图，并求出的阻值；
(2)小明早晨想利用该机器的低温慢炖功能将质量为400g、初温为20℃的牛奶加热到55℃，他把加热时间设置为1min，请通过计算说明这种设置是否合理？（不计热量损失，）
1．（24-25九年级上·黑龙江哈尔滨·阶段练习）复习课上，如图甲所示，是小明和小聪设计的同时探究“电流与电压的关系”和“研究小灯泡的电功率”的实验电路图。选用额定电压为3.8V的小灯泡，其他器材的规格和量程选择如图乙所示。
(1)根据甲电路图，将乙实验电路连接完整 ；
(2)小明闭合开关，发现小灯泡不亮，电压表、和电流表A均无示数，则电路故障可能是滑动变阻器 ；
(3)排除故障后，进行实验收集的证据如下表：
①分析上表可以得到的实验结论是 ；
②记录第三组实验数据时，滑动变阻器的滑片所在的位置是 端；（选填“A”或“B”）
③小明发现利用以上数据无法完成“研究小灯泡不在额定电压的功率，并与额定功率进行比较”这一实验目的，他的理由是 。利用此实验器材，解决问题的办法是 。
2．（24-25九年级上·湖北武汉·期中）如图甲是一种便携式电气两用分体炉，可接气罐或电源使用，搭配1.8L煮锅、1.3L炒锅、1L煎锅三种不同锅型，可满足不同烹饪需求。气罐模式下，燃料在炉头处燃烧，给锅体加热，可通过阀门调节火力大小。接电模式下，电热丝在发热盘内发热，给锅体加热，其工作电路如图乙所示，均为电热丝，调节开关S的位置可以实现多挡位工作的要求。
(1)某次使用时用1.8L煮锅烧水，在煮锅内装入1.5kg初温为20℃的水，然后将装有液化丁烷气的气罐接到炉子上，用时5min刚好将水加热到100℃：
①水吸收的热量是多少；
②若此过程电气炉烧水的效率是80%，则本次烧水消耗多少丁烷气（）；
(2)接电模式工作时，将电气炉接入的家庭电路中，调节开关S的位置，电气炉可以在“低温”、“中温”、“高温”之间转换，且工作电流越大，对应挡位的温度也越高。已知“中温”挡工作时的电流是“低温”挡工作时的电流的2倍，；
①S接 （填“1”、“2”或“3”）时处于“低温”挡；S接3时，电路中的电流是 A；
②中温挡工作时的电流是多少。
3．（24-25九年级上·北京·期中）真空中的电流
（一）热电子发射
真空中没有自由电荷，故在一般情况下真空中不会有电流。金属内部的自由电子可以在金属内部自由运动，但是它们很难进入真空。不过随着金属温度的升高，电子动能增加，当动能超过一定数值后，就会有大量电子从金属中逸出，这就是热电子发射，如图所示。从热阴极逸出的电子可以在加速电源的作用下运动到阳极极板上，从而形成回路电流。
（二）隧道电流
微观粒子由于具有隧道效应，即使金属的温度不高，电子仍有一定的概率贯穿材料表面进入真空，从而可在特定的条件下在真空中形成微弱的隧道电流。1981年，IBM苏黎世实验室的宾尼（Gerd。Binnig，1947-）博士和罗雷尔（J。H。Rhrer，1933-2013）博士及同事们成功地研制出了一种新型的表面分析仪器-扫描隧道显微镜（简称STM）。1983年，他们又第一次利用STM在硅单晶表面观察到周期性排列的硅原子阵列，这是人类有史以来首次直接看到原子。由于这一成就，他们获得了1986年的诺贝尔物理学奖。
扫描隧道显微镜有一个针尖在样品表面上扫描，当原子尺度的探针针尖在不到一纳米的高度上扫描样品时，在针尖和样品之间加一大小在2mV~2V之间的电压，针尖和样品之间就会有隧道电流。这个隧道电流对针尖和样品之间的距离非常敏感，如果控制了隧道电流恒定不变，就控制了针尖和样品之间的距离不变，而距离不变就意味着针尖随着样品表面的形貌起伏而起伏，若把针尖高低运动的轨迹记录下来，就可以得到表面原子的形貌。
请根据以上材料，回答下列问题。
(1)某次扫描控制STM针尖高度不变，隧道电流I随时间t的变化情况如图甲所示。若隧道电流I随针尖与样品间的距离r的增大而指数减小（如图乙所示）那么样品表面可能是下图中的哪个选项：_________
A．B．
C．D．
(2)“流量”是日常生活和工业生产中经常都会用到的一个概念。例如，高速公路通常用车流量来衡量它的繁忙程度，车流量即单位时间内通过某个观测站的车辆数目。类似地，电学中用单位时间内通过某个横截面的电荷量来反映通过导体的电流大小，若测得图中回路电流的大小为I，已知电子的电荷量为e，则单位时间内到达阳极板上的电子数 。
(3)风力发电机可以将风能（即气流的动能）转化为电能。已知正常发电时，某风力发电机风轮机旋转叶片正面迎风时的有效受风面积以及发电机将风能转化为电能的效率可以视为恒定值，运动的空气与受风面积作用后速度变为0，空气密度一定，若风速提高到原来的2倍，则发电机的输出功率将提高为原来的 倍。（已知质量为m、速度为v的物体的动能）
XX牌电烤箱
额定电压
220V
额定功率
高温挡
XXW
中温挡
2420W
低温挡
484W
电源频率
50Hz
温度
0
5
10
15
20
25
30
电阻R/Ω
600
550
500
450
420
390
360
部分参数
功能
额定功率P/W
常温搅拌
100
高温翻炒
2300
低温慢炖
__________
高温蒸煮
__________
实验次数
电流表I/A
电压表示数/V
电压表示数/V
1
0.1
0.3
0.7
2
0.2
1.0
1.4
3
0.3
3.8
2.1
