命题点一 电流与电压和电阻的关系

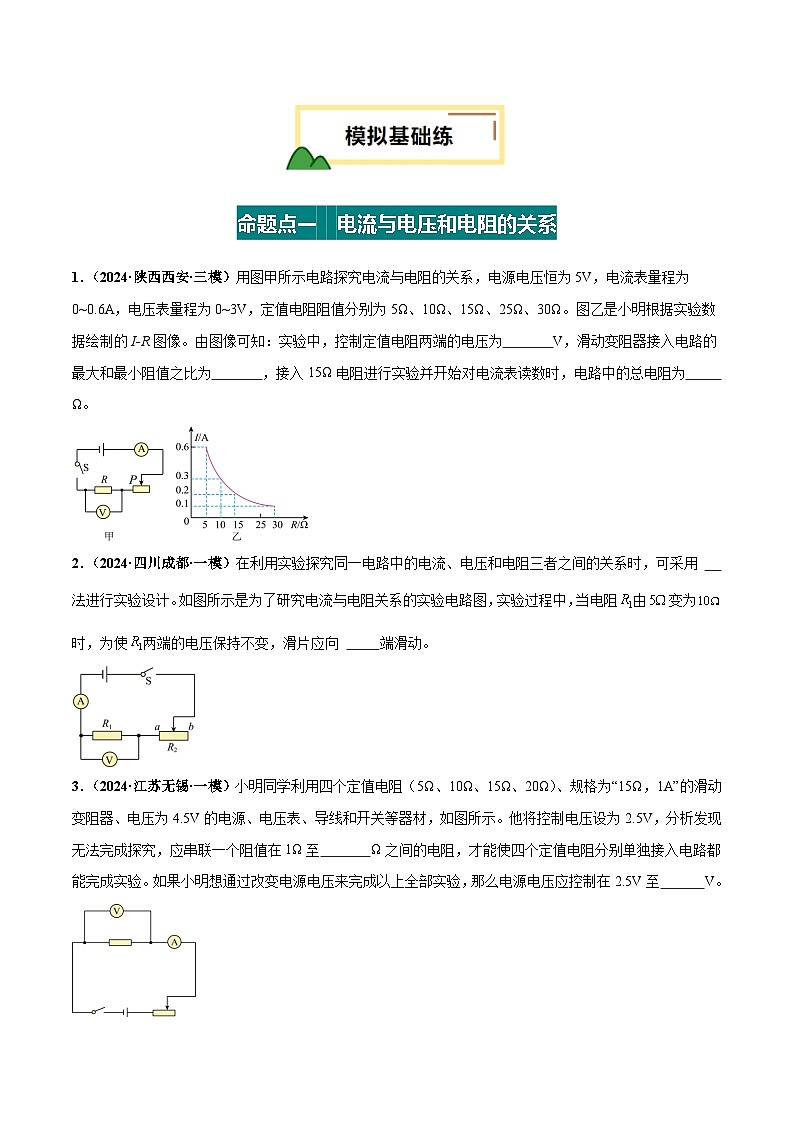

1．（2024·陕西西安·三模）用图甲所示电路探究电流与电阻的关系，电源电压恒为5V，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻阻值分别为5Ω、10Ω、15Ω、25Ω、30Ω。图乙是小明根据实验数据绘制的I-R图像。由图像可知：实验中，控制定值电阻两端的电压为 V，滑动变阻器接入电路的最大和最小阻值之比为 ，接入15Ω电阻进行实验并开始对电流表读数时，电路中的总电阻为 Ω。
2．（2024·四川成都·一模）在利用实验探究同一电路中的电流、电压和电阻三者之间的关系时，可采用 法进行实验设计。如图所示是为了研究电流与电阻关系的实验电路图，实验过程中，当电阻由变为时，为使两端的电压保持不变，滑片应向 端滑动。
3．（2024·江苏无锡·一模）小明同学利用四个定值电阻（5Ω、10Ω、15Ω、20Ω）、规格为“15Ω，1A”的滑动变阻器、电压为4.5V的电源、电压表、导线和开关等器材，如图所示。他将控制电压设为2.5V，分析发现无法完成探究，应串联一个阻值在1Ω至 Ω之间的电阻，才能使四个定值电阻分别单独接入电路都能完成实验。如果小明想通过改变电源电压来完成以上全部实验，那么电源电压应控制在2.5V至 V。

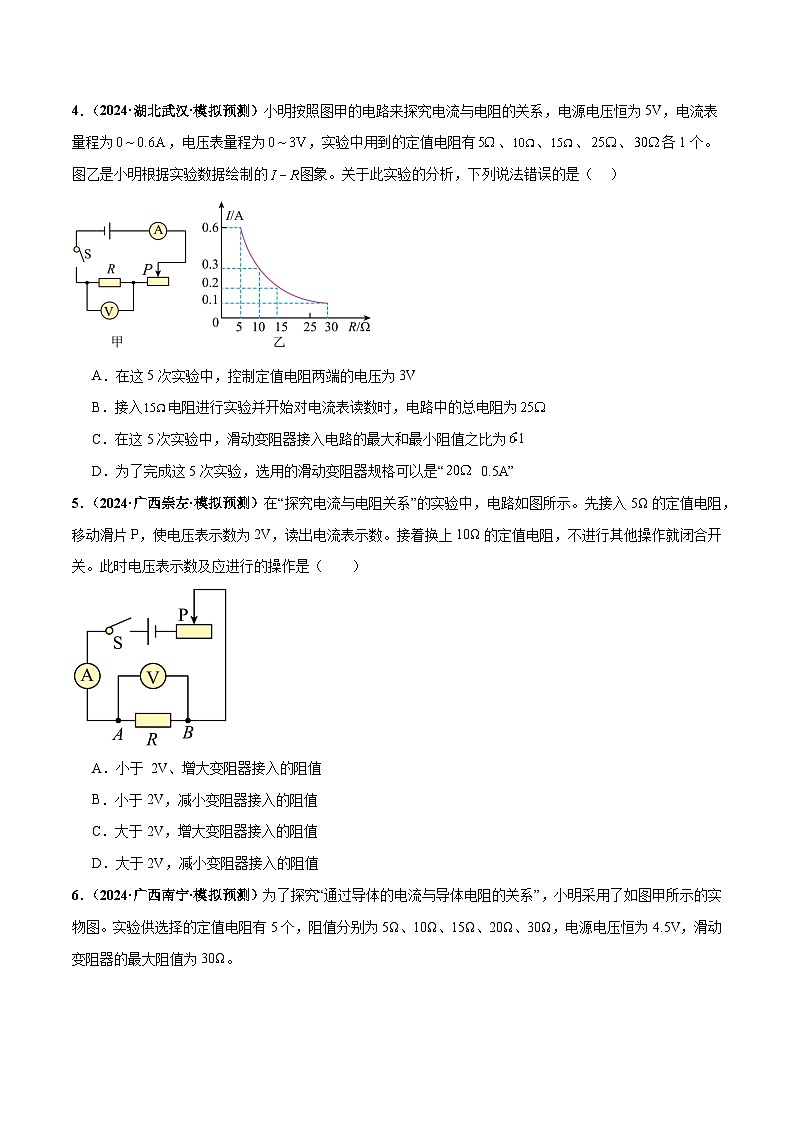

4．（2024·湖北武汉·模拟预测）小明按照图甲的电路来探究电流与电阻的关系，电源电压恒为5V，电流表量程为，电压表量程为，实验中用到的定值电阻有、、、、各1个。图乙是小明根据实验数据绘制的图象。关于此实验的分析，下列说法错误的是（ ）
A．在这5次实验中，控制定值电阻两端的电压为3V
B．接入电阻进行实验并开始对电流表读数时，电路中的总电阻为
C．在这5次实验中，滑动变阻器接入电路的最大和最小阻值之比为
D．为了完成这5次实验，选用的滑动变阻器规格可以是“ 0.5A”
5．（2024·广西崇左·模拟预测）在“探究电流与电阻关系”的实验中，电路如图所示。先接入5Ω的定值电阻，移动滑片P，使电压表示数为2V，读出电流表示数。接着换上10Ω的定值电阻，不进行其他操作就闭合开关。此时电压表示数及应进行的操作是（ ）
A．小于 2V、增大变阻器接入的阻值
B．小于2V，减小变阻器接入的阻值
C．大于2V，增大变阻器接入的阻值
D．大于2V，减小变阻器接入的阻值
6．（2024·广西南宁·模拟预测）为了探究“通过导体的电流与导体电阻的关系”，小明采用了如图甲所示的实物图。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V，滑动变阻器的最大阻值为30Ω。
(1)实验前，滑动变阻器的滑片应移到 端（选填“A”或“B”）；
(2)小明首先用5Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是__________（填字母）；
A．开关断路B．滑片接触不良C．电阻断路D．电流表短路
(3)排除故障后，小明根据实验数据在乙图中描点，则阴影部分的面积表示 ，其数值为 （不用带单位）；
(4)第2次实验中他将5Ω电阻换成10Ω，如果滑片仍然停留在第1次实验的位置，小明应向 （选填“A”或“B”）端移动滑片；
(5)只用30Ω的滑动变阻器 （选填“能”或“不能”）完成5次实验：其原因可能是 。（写出一条即可）
7．（2024·贵州黔东南·模拟预测）小明探究“通过导体的电流与电压的关系”时，电路如图所示。
(1)由图可知，电压表与定值电阻R的连接方式是 联。根据滑片位置判断，此时 （选填“可以”或“不可以”）直接闭合开关进行实验；
(2)闭合开关S，小明发现电流表无示数，电压表指针有明显偏转，则故障原因可能是 ；
(3)排除故障后，闭合开关调节滑动变阻器，并记录电流表与电压表的示数，得到几组实验数据，如表格所示。分析表中实验数据可得结论：当电阻一定时，电流与电压成 ，理由： ；
(4)小沐同学建议小明再用其他规格的定值电阻重复上述实验。请对此建议的科学性进行评估： 。
8．（2024·湖南长沙·模拟预测）小方在探究“导体中的电流与导体两端电压和电阻的关系”实验中，所用的实验器材有：学生电源、电流表、电压表、滑动变阻器、开关、定值电阻、导线等。
(1)小方按图甲连接电路后，检查电路发现，电路中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线 。
(2)当闭合开关试触时，发现电流表的指针偏转如图所示，
原因是 。
(3)小方利用图甲所示的电路进行电流与电压关系实验，已知定值电阻的阻值为5Ω。
①闭合开关，发现小灯泡不亮，电流表、电压表无示数，小驿用电压表进行电路故障检测，当把电压表并联在滑动变阻器两端时电压表有示数，则电路故障可能为
②电路检修完成后，实验记录的数据如表，请根据数据在图丙方格纸上画出电流I与电压U的关系图像。
③于是小方得出了实验结论：电阻一定时，通过导体的电流与导体两端的电压成正比。她得到结论的依据是 。为使结论更具普遍性还需进行的操作是： 。
(4)小方利用原有实验电路（图甲）继续探究电流与电阻关系，他调整电源电压恒为两节新的干电池串联，滑动变阻器（规格为“30Ω 1.5A”），增加定值电阻10Ω、15Ω、20Ω各一个。
①他将5Ω的电阻连入电路，移动滑动变阻器的滑片使电压表示数为1V，记下电流值
②在接入25Ω的电阻进行实验时，小明发现，不管怎样移动滑片，都不能使电压表的示数变为1V，小明通过在原电路中增加或减少实验室提供的原有器材，解决了上述问题，并完成了实验，他采取的操作可能是： （列举一种方法即可）
9．（2024·青海西宁·一模）用如图甲所示的电路探究“电流与电压和电阻的关系”，电源电压为15V保持不变,滑动变阻器的规格是“50Ω 1A”,阻值为10Ω、20Ω、30Ω、40Ω的电阻各一个，满足测量需求的电流表、电压表各一个。
(1)按图甲所示的电路图，正确连接图乙的实物电路，闭合开关S，发现电流表无示数，电压表示数约为15V，故障原因可能是 ；
(2)排除故障后，先探究“电阻一定，电流与电压的关系”，将10Ω的电阻接入电路，调节滑动变阻器滑片P，测出电阻两端的电压和通过电阻的电流并记录在表1中。第1次实验时电流表的读数如图丙所示，此时通过电阻的电流为 。分析表1中这些数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成 ；
表1
(3)再探究“电压一定，电流与电阻的关系”。将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入表2中；断开开关S，用20Ω的电阻替换10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接入电路阻值 （选填“增大”或“减小”），这样操作的目的是 ；
表2
命题点二 欧姆定律
10．（2024·吉林·模拟预测）小明同学为自己家的鱼缸设计了一款补水提示器，其工作原理如图所示，该装置中水量表实质是用 表改装的；电源电压恒定，R0为定值电阻，R为滑动变阻器，闭合开关S，当水量减少时，水量表指针的偏转程度将 （选填“变大”、“变小”或“不变”）。
11．（2024·山东德州·二模）如图所示的电路中，电源两端的电压保持不变。闭合开关S后，滑动变阻器的滑片P向左移动，电流表A2的示数 ，电压表V的示数 。（均填“变大”，“不变”，或“变小”）
12．（2024·四川乐山·模拟预测）如图甲所示电路，电源电压不变，R1为定值电阻。闭合开关S，小林将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，则滑动变阻器R2的最大阻值是 Ω；电源电压为 V。
13．（2024·江苏宿迁·二模）实际测量中使用的大量程电流表是由小量程电流表改装而成的。如图中G是满偏电流（即小量程电流表允许通过的最大电流）为Ig=1mA的电流表头，其电阻Rg=100Ω，如图所示，虚线框内为某同学改装后的电流表电路图，其中R1=5Ω，R2=20Ω，则：
(1)使用a和b两个接线柱时，电流表满偏时Uab为 V，则此时流过R1的电流为I1，流过R2电流的为I2，则：I1 I2（选填“大于”、“等于”、“小于”）；
(2)若先用导线将b和c两个接线柱连接起来，再使用a和b两个接线柱，此种情况下电流表的量程为 。
14．（2024·天津河东·二模）如图所示，已知，当S闭合时，电流表示数为0.8A，电压表示数为。当S，S1都闭合时，电流表示数增加了0.4A，电压表示数为，则电阻之比 ，电压表示数之比 。
15．（2024·四川达州·一模）如图所示，电源电压保持不变，定值电阻。将滑片滑到滑动变阻器的b端时，闭合开关，电压表的读数为3V；将滑片滑到滑动变阻器的中点时，电压表的读数为4.5V。则电路中的最小电流是 A，电源电压是 V，滑动变阻器的最大阻值是 Ω。
16．（2024·福建福州·二模）近十年，中国高铁从追赶到领跑，实现了完美超越。如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法不正确的是（ ）
A．光敏电阻R的阻值增大B．电流表的示数增大
C．电压表的示数增大D．电压表与电流表示数之比变大
17．（2024·安徽六安·模拟预测）如图所示的电路，电源电压恒定不变，当滑动变阻器滑片从中点向左移动过程中，下列判断正确的是（ ）
A．电流表A1、A2和电压表V的示数均变大
B．电流表A1、A2示数差和电压表示数比值不变
C．电压表V和电流表A1、A2的示数均不变
D．电流表A1、A2示数差和电压表示数乘积变大
18．（2024·四川绵阳·模拟预测）如图所示的电路中，电源电压恒定，闭合开关S，小灯泡、两电压表均正常工作。一段时间后，发现灯泡变的更亮，则下列分析正确的是（ ）
A．电阻R可能断路B．电阻R可能短路
C．、两表示数均变大D．的示数变小、的示数变大
19．（2024·山东青岛·一模）下列做法中，对电流表、电压表变化判断正确的是（ ）
A．图甲中开关闭合前、后电流表、电压表示数均变大
B．图甲中开关闭合前、后电流表、电压表示数均变小
C．闭合开关，图乙中滑动变阻器滑片向右移动过程中电流表、电压表示数均变小
D．闭合开关，图乙中滑动变阻器滑片向右移动过程中电流表、电压表示数均变大
20．（2024·山东临沂·一模）如图甲所示是定值电阻R和小灯泡L的I-U关系图像，子轩同学将这个电阻和小灯泡连接到如图乙所示的电路中，闭合开关，调节滑动变阻器的滑片P到图乙所示位置，此时电压表示数为6V，下列选项中错误的是（ ）
A．定值电阻R的阻值为20Ω
B．此时灯丝的电阻值大于12Ω
C．电源电压大于8V
D．此时小灯泡与定值电阻两端的电压之比为1：3
21．（2024·辽宁抚顺·三模）（多选）如图电路，闭合开关，滑动变阻器的滑片由左侧某点向右滑动的过程中，下列有关说法正确的是（ ）
A．两电压表示数之和等于电源电压B．电流表A1的示数逐渐变小
C．电压表V2的示数与电流表A2的示数比不变D．电压表V1的示数与电流表A1的示数积变小
22．（2024·湖南·三模）如图所示是、的I-U图象，根据图象信息，下列判断正确的是（ ）
A．的阻值与其两端电压成正比
B．在不同电压下阻值不同
C．若将、并联在6V的电源电压下，通过、的电流之比为3︰2
D．若将、串联到9V的电源电压下，、两端的电压之比为1︰2
23．（2024·江苏苏州·二模）如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变，S1、S2断开，S3闭合时，电流表的示数为0.6A；S1断开，S2、S3闭合时，电流表的示数为0.9A。求：
(1)电源电压及R2的阻值；
(2)S1闭合，S2、S3断开时，电阻R1两端的电压；
(3)S1、S2闭合，S3断开时，电流表的示数。
24．（2024·天津武清·三模）如图所示，电源电压保持不变，定值电阻，，当闭合开关，断开，时，通过的电流为；当闭合开关、，断开时，通过的电流为。请回答下列问题：
（1）画出闭合开关，，断开时的等效电路图；
（2）计算电流。
命题点三 电阻的测量
25．（2024·湖北黄冈·一模）某同学在没有电压表的情况下，利用一只电流表和已知阻值的定值电阻R0，测量未知电阻Rx的阻值，图中不能测量出Rx阻值的电路图是（ ）
A．B．
C．D．
26．（2024·江苏南京·模拟预测）待测电阻，的阻值约为，提供的器材有：电源电压约；电压表（量程为、）、电流表（量程为、）、滑动变阻器，（ ），电阻箱（ ）各一个；开关、导线若干，小华设计的四个电路如图所示，其中能准确测出阻值的是（ ）
A． B． C． D．
27．（2024·安徽滁州·二模）小亮利用阻值为R0的定值电阻和一块电压表测量未知电阻Rx的阻值。他选择了满足实验要求的器材（电源电压恒定），并连接了部分实验电路，如图所示，此时图中最后一根导线未连接，在将其连接好后，进行了如下主要操作：①只闭合开关S1，读出并记录电压表的示数为U1；②闭合开关S1、S2，读出并记录电压表的示数为U2；③用U1、U2和R0表示Rx；请选出最后一根导线的连接方式和Rx的表达式（ ）
A．连接ac；B．连接ad；
C．连接bc；D．连接bd：
28．（2024·河北·模拟预测）在“探究电流与电压的关系”实验中，小明设计了如图1所示的电路图。
(1)连接电路时，若误将短路，闭合开关S，移动滑动变阻器的滑片，示数有明显变化的电表是 。
(2)排除故障后闭合开关，若要使电阻两端的电压增大，图1中滑动变阻器的滑片应向 （选填“左”或“右”）移动。
(3)移动滑片，记录多组数据填入下面表格，图2是第4次实验时电压表的示数，示数为 V， Ω。
(4)小明根据实验数据得出结论：电流与电压成正比。请你对小明的结论写出一条评价意见： 。
(5)除本实验方案外，还可以用其它方案改变电阻两端的电压，请你写出一种： 。
【拓展】实验结束后，小红设计了如图3所示的电路来测量额定电压为2.5V小灯泡正常发光时的电阻。已知电源电压为4.5V，定值电阻的阻值为20Ω。实验操作如下：①开关S、闭合，断开，调节滑动变阻器R的滑片，使小灯泡正常发光；②保持滑片位置不动，开关S、闭合，断开，此时电压表的示数为1.5V。小灯泡正常发光时的电阻 Ω。
29．（2024·河南新乡·三模）如图所示，某物理实验小组设计了用“伏安法”测量未知电阻Rx（约10Ω）的阻值的实验。准备了以下器材：二节新干电池（电压恒定），电流表、电压表各一个，开关一个，待测电阻Rx，滑动变阻器，电阻箱（0～9999Ω 5A）一个，导线若干。
(1)图甲是设计的实物电路图，请用笔画线代替导线将其连接完整 ；闭合开关前，移动滑动变阻器的滑片P，使滑片移到滑动变阻器的 （选填“A”或“B”）端；
(2)检查电路连接无误后闭合开关，发现电流表没有示数，电压表示数接近电源电压，原因可能是 ；
(3)排除故障后，当滑片移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻为 Ω；
(4)实验小组认为只测量一次数据便结束实验的做法不对，应进行多次实验，目的是 ；多次实验后，小组同学对测量结果进行误差分析，考虑到电压表中也有电流通过，则用该电路所测的待测电阻阻值与真实值相比 ；
(5)实验中，由于同组的其他同学操作失误使得电流表被烧坏，于是设计了如图丙所示的电路对Rx的阻值进行测量，已知滑动变阻器的最大阻值为R，实验步骤如下：
①将滑动变阻器的滑片移至最左端时，电压表的读数为U；
② ，读出电压表示数为U1；
③待测电阻的阻值表达式为Rx= （用已知量和测量量表示）。
30．（2024·广东汕头·一模）佳佳设计了如图甲所示的电路测量笔芯电阻，电源电压恒为6V。
(1)①正确连好电路，闭合开关S，将开关先拨至 处、移动滑动变阻器滑片P，使电压表示数为2V；
②再将拨至 处，调节电阻箱旋钮至乙图位置，使电压表示数正好为2V，则该电阻的阻值为 Ω；
(2)若在②步骤中，不小心将滑动变阻器的阻值调大了2Ω，则测得的电阻值 （选填“偏大”或“偏小”）了 Ω；
(3)若在步骤②观察到电压表示数略大于2V，他把“×1”档的旋钮又旋了一格，发现电压表示数略小于2V，此时他 （填“应该”或“不应该”）再调节滑动变阻器，以使电压表的示数恰好为2V，由此推断铅笔芯接入电路的阻值为 （填写范围）。
31．（2024·四川广元·二模）某物理实验小组正在使用“伏安法”测量未知电阻RΧ阻值，实验电路如图甲所示（电源电压3V）。
(1)请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉。
(2)闭合开关后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，则未知电阻Rx= Ω。
(3)利用图甲实验器材还能完成下列探究实验___________（选填“A”或“B”）。
A．探究电流与电压的关系B．探究电流与电阻的关系。
(4)实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案也可测出Rx阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为R0，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为U1；
②闭合开关S，滑片P移到b端时，读出电压表示数为U2；
③待测电阻Rx= （用已知R0和测量出的物理量符号U1、U2表示）。
32．（2024·广东江门·一模）实验小组测量额定电压为2.5V的小灯泡正常发光时的电阻的实验电路如图甲所示，电源电压恒为4.5V。
(1)该实验的原理是 （用公式表示）；
(2)实验中某时刻电压表示数为2.2V，为使小灯泡正常发光，应将滑动变阻器的滑片P向 （选填“左”或“右”）端移动，直到电压表示数为 V；
(3)实验中还测量了小灯泡在不同电压下的电流，并根据所测得的数据绘制了小灯泡的电流与电压的关系图像，如图乙所示，小灯泡正常发光时的电阻为 ；
(4)分析如乙所示的图像，在不增加任何器材的情况下，仅利用本实验的器材 （选填“能”或“不能”）探究电流跟电压的关系；
(5)实验小组还设计了一个测量未知电阻阻值的实验电路，如图丙所示，已知滑动变阻器的最大阻值为，电源电压未知且恒定不变。请完成下列实验步骤：
①闭合开关S，将滑动变阻器的滑片P移至a端，读出电压表的示数为；
②再将滑动变阻器的滑片P移至端，读出电压表的示数为；
③未知电阻阻值的表达式： （用、、表示）。
命题点四 欧姆定律在串、并联电路中的应用
33．（2024·贵州贵阳·二模）如图所示，开关S闭合，当甲、乙两表为电压表时，两表示数之比；当开关S断开，甲、乙两表为电流表时，两表示数之比 。
34．（2024·安徽安庆·二模）粗细均匀的电阻丝其电阻大小与长度成正比。现将一根电阻值为20Ω的粗细均匀的电阻丝接成 一个闭合圆环，并以如图所示的方式接入电源电压为3V 电路中，则电流表的示数为 A。
35．（2024·江苏宿迁·模拟预测）如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则R1的阻值为 Ω，电源电压为 V，电压表示数为2V时，R2的阻值为 Ω。
36．（2024·湖南邵阳·二模）如图甲所示，电源电压恒定，R1、R2为定值电阻，R为滑动变阻器。闭合开关S，将R的滑片从一端移至另一端的过程中，两电压表示数随电流表示数变化关系如图乙所示，则 （选填“a”或“b”）段是电压表V1示数变化的图象，R2的阻值为 Ω，电源电压为 V。
37．（2024·安徽池州·三模）如图所示，电源电压9V保持不变，定值电阻标有“ 0.5A”字样，滑动变阻器标有“ 1A”字样，电流表和电压表选择的量程分别为0～0.6A和0～3V，闭合开关S，在保证电路安全的前提下，滑动变阻器接入电路的阻值范围是 。
38．（2024·四川泸州·一模）如图所示，电源电压为9V，R1的阻值为20Ω，滑动变阻器R2标有“100Ω；1A”字样，电流表接0～0.6A的量程，在探究过程中至少有一个开关闭合，调整开关S1、S2的状态及R2的大小，在保证电路安全的前提下，干路电流的最大值为 A；若开关S1、S2都闭合，滑动变阻器向左调节时，电流表的示数将 ，在保证电路安全的前提下，R2的取值范围为 。
39．（2024·安徽滁州·二模）如图所示的电路中，电源电压不变，为定值电阻，为滑动变阻器。闭合开关S后，在滑片P从图示位置向左端移动的过程中，下列说法中正确的是（ ）
A．电压表V的示数减小
B．电流表的示数不变，电流表的示数减小
C．两电流表的示数始终相等
D．电压表V的示数与电流表的示数的比值不变
40．（2024·辽宁抚顺·模拟预测）如图所示的电路，只闭合开关S1，将滑动变阻器滑片从最右端向左移动至中点，则（ ）
A．灯泡L的亮度将变暗
B．电压表和电流表的乘积变小
C．保持滑片位置不动，再闭合开关S2，电流表示数不变
D．保持滑片位置不动，再闭合开关S2，电压表示数变小
41．（2024·江苏连云港·三模）在如图甲的电路中，滑动变阻器滑片从最左端移至最右端的过程中，电压表示数U及滑动变阻器R2接入电路电阻的变化情况如图乙。则下列说法正确的是（ ）
①通过R1的电流变化范围为0.2A~0.6A
②电源电压为8V
③定值电阻R1的阻值为10Ω
④滑片移动的过程中，电压表示数与电流表示数之比变小
A．只有①③B．只有②④C．只有②③D．只有①④
42．（2024·重庆渝中·二模）如图甲所示为某电阻材料组成的边长为12cm的等边三角形ABC，D为BC边的中点，该材料每1cm的电阻为1Ω。图乙中电源电压恒为U，为定值电阻，a、b两点为开放式接点。若将AC点分别接在图乙a、b两点（接AC两点三角形总电阻为），电压表示数为；若将AD点接在图乙a、b两点（接AD两点三角形总电阻为），此时电压表示数为。下列说法正确的是（ ）
A．
B．前后两次通过定值电阻的电流之比为10∶9
C．的阻值为2Ω
D．电源电压
43．（2024·四川泸州·一模）如图所示的电路中，电源电压大小保持不变。电阻R1＝10Ω，R2＝20Ω，滑动变阻器R3的规格为“40Ω，0.5A”，求：

(1)只闭合开关S1，电流表的示数为0.1A，则电源电压大小为多少？
(2)只闭合开关S2，将滑动变阻器的滑片调到最右端，此时电压表示数为多少？
(3)将S1、S2、S3都闭合，移动滑片位置，使电流表的示数为0.5A，此时滑动变阻器的阻值为多少Ω？
44．（2024·上海·二模）在如图所示电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“20Ω 2A”字样，通过电阻R1的电流为1.8安。
①求电阻R1的阻值。
②若在电路中接入一个电流表，电流表量程可以更换，表盘如图（b）所示，在电路各元件都能安全工作的情况下移动变阻器滑片，使电流表达到满偏，请通过分析判断电流表所接位置及滑动变阻器R2接入电路中的阻值变化范围。
1．（2024·天津·中考真题）在“练习使用滑动变阻器”的实验中，连接了如图所示电路。闭合开关，当滑片P向 移动时小灯泡变亮；已知电源电压为9V，小灯泡标有“6V 3W”的字样，当小灯泡正常发光时，滑动变阻器连入电路的电阻为 Ω。
2．（2024·安徽·中考真题）在“测小灯泡的电阻”实验中，小红同学根据测出的数据画出了小灯泡的I-U图像如图所示。则由图可知，当小灯泡两端的电压升高时，其阻值 （选填“增大”“不变”或“减小”）。
3．（2024·黑龙江牡丹江·中考真题）两个电阻串联在电路中，，两端的电压为1V，通过的电流为 A，两端的电压为 V，通电5min，上产生的热量为 J。
4．（2024·四川广元·中考真题）如图是“扬帆”学习小组对小灯泡L和定值电阻R的阻值进行测量后，根据实验数据作出的图像。若将L和R串联接在8V的电源两端，L与R的电阻之比为 ；若将L和R并联在2V的电源两端，在1min内，L与R产生的热量之比为 。
5．（2024·贵州·中考真题）如图所示电路，电源电压恒定，定值电阻R阻值为，灯泡L标有“6V 3W”字样。当闭合开关S、，L正常发光，滑片P在a端时，干路电流为I；当闭合开关S、断开，滑动变阻器接入的阻值为时，电路中电流为。则 。
6．（2024·山东临沂·中考真题）闭合如图甲所示电路的开关，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表的示数变化的图象如图乙所示。则定值电阻的阻值为 Ω，电源电压为 V．
7．（2024·山东济南·中考真题）某学习小组连接了如图所示的实物电路，闭合开关，移动滑片P的过程中，关于电流表的示数、电流表的示数以及灯泡的亮度，可能出现的现象是（ ）
A．变大，变小，灯泡亮度不变B．变小，变大，灯泡亮度变暗
C．变小，变小，灯泡亮度不变D．变大，变大，灯泡亮度变亮
8．（2024·山东济宁·中考真题）图中，小灯泡、的额定电压相同。闭合开关后，发现比亮，下列分析正确的是（ ）
A．的额定功率比的额定功率大
B．两端电压比两端电压小
C．的电阻比的电阻大
D．通过的电流比通过的电流小
9．（2024·四川乐山·中考真题）小嘉同学设计了一款身高测量仪，其工作原理如图所示。已知电压表、电流表示数分别为U、I，电压表、电流表示数变化量分别为、（ ）
A．被测人员身高越高，整个电路中的总电阻越小
B．被测人员身高越高，整个电路中的电功率越大
C．无论被测人员身高如何，的值不变
D．无论被测人员身高如何，的值不变
10．（2024·甘肃兰州·中考真题）如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P从最右端向左移动到中点的过程中，下列说法中正确的是（ ）
A．滑动变阻器消耗的功率变大B．电流表A的示数变小
C．电压表V的示数变大D．电压表V与电流表A的示数之比变大
11．（2024·四川广元·中考真题）小文设计并连接了如图的电路，电源两端电压和小灯泡的电阻都不变。闭合开关S，保证电路安全的前提下，滑动变阻器的滑片从右向左滑动的过程中（ ）
A．滑动变阻器接入电路的电阻变大，灯泡变暗B．电流表示数变大，电压表示数变小
C．电压表示数与电流表示数的比值变小D．可以将滑动变阻器滑片滑到最左端
12．（2024·广东广州·中考真题）如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（ ）
A．电压表的示数越大B．电压表的示数越小
C．电流表的示数越大D．电流表的示数越小
13．（2024·湖北武汉·中考真题）如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，杠杆的右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端之间滑动。下列说法错误的是（ ）
A．定值电阻和滑动变阻器是串联的B．油量减少时，滑动变阻器接入电路的电阻变大
C．油量增加时，电流表示数变大D．油箱中没有油时，电流表示数为零
14．（2024·江苏扬州·中考真题）如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流表示数可能是（ ）
A．小于0.18AB．等于0.18A
C．大于0.18A，小于0.2AD．大于0.2A，小于0.24A
15．（2024·海南·中考真题）小南用“伏安法”测量一个定值电阻的阻值，她连接的实验电路如图甲所示。
(1)实验前，小海帮助她检查电路，发现有一处连接错误，则错误之处是 ；
(2)改正电路后，小南进行实验并记录数据。请根据表中数据在图乙中绘出I-U关系图像 ；
(3)若电压表示数如图丙所示，则定值电阻两端的电压为 V，定值电阻消耗的电功率为 W。
16．（2024·江苏南通·中考真题）在“探究电流与电阻的关系”实验中，提供的器材有：
电源（电压6V）、定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）、滑动变阻器（0~20Ω）、电流表、电压表、开关及导线若干。
(1)用笔画线代替导线将图甲电路连接完整，要求：滑片P向右移动时，变阻器接入电路的阻值变大；
(2)闭合开关，移动滑片，发现电流表有示数，电压表无示数，故障可能是 ；
(3)排除故障后，移动滑片P使电压表示数为4V；将5Ω电阻换成10Ω，按规范调整电路，继续操作，使电压表示数仍为4V，此时滑动变阻器接入电路的阻值比上一次 ；
(4)将测得的数据在图丙中描点连线，发现有一组数据错误，究其原因可能是 ；
(5)仅用电阻箱（最小倍率是×1）替换滑动变阻器，仍控制定值电阻两端电压为4V，利用上述器材能否完成实验探究，简述你的判断依据： 。
17．（2024·山东淄博·中考真题）在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V（正常发光时的电阻约为9Ω）。
(1)图甲是小明连接的电路，请指出不妥之处： ；
(2)重新连好电路，闭合开关，移动滑动变阻器的滑片，进行多次测量，将数据及现象记录在表格中。
①实验多次测量的目的是 ；
②第4次实验时电流表的示数如图乙所示，小灯泡的额定功率为 W；接下来要完成第5次实验，滑片应向 移动；
③通过实验发现，小灯泡两端的电压越大，实际功率 ，小灯泡越亮；
④小聪发现表格中有一个电流数据有误，该数据是 ；
(3)完成实验后，小明取一个阻值为的定值电阻，设计了如图丙所示的电路，测量小灯泡正常发光时的电阻。请把实验步骤补充完整。
①闭合开关S，移动滑片P，直至电压表示数为 V；
②断开开关S，保持滑片P位置不变， ，再闭合开关，记录电压表示数；
小灯泡正常发光时的电阻 （用所测的量和已知量表示）。
18．（2024·江西·中考真题）如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、，若通过干路的电流为1.6A，求通过电阻的电流和电阻的阻值。
19．（2024·江苏宿迁·中考真题）新房装修时，工人经常用普通量角器测量一些角度，不方便读数。小明根据所学的知识设计了电子量角器，电路如图所示，电流表的量程为，电压表的量程为，为半圆弧电阻的圆心，金属滑片为半径，与半圆弧接触良好，接入电路的电阻与指针旋转角度成正比，电源电压恒为，为电阻箱。将滑片旋转至处，调节的阻值，使电路中电流为0.6A。
(1)求电阻箱接入电路的阻值；
(2)调节为时，电流表示数为0.3A，求此时电压表示数；
(3)为能满足测量的要求，重新调节电阻箱，求满足要求的的最小阻值。
20．（2024·四川广元·中考真题）“格物”学习小组为了研究小灯泡亮度与功率大小的关系，连接了如图实物电路，电源两端电压保持不变，滑动变阻器最大阻值为。滑动变阻器的滑片置于最右端，S闭合，电压表示数为1.2V，电流表示数为0.12A，小灯泡发光很暗。
（1）求此时小灯泡的电阻和电源两端电压？
（2）向左移动滑动变阻器的滑片，当其接入电路中的电阻减小时，小灯泡恰好正常发光，电流表示数为0.2A，求小灯泡正常发光时的电功率？
21．（2024·广西·中考真题）公路部门往往通过地磅检测汽车载重情况。图甲是跨学科学习团队设计的可视化地磅的电路原理图，主要由踏板（重力不计）、压力传感器R、显示承重的仪表（实质为电流表，量程0~0.6A）等组成，R的阻值与所受压力F大小关系如图乙所示。电源电压为12V，定值电阻R0的阻值为5Ω。求：
（1）当R的阻值为35Ω时，电路的电流；
（2）当通过电路的电流为0.4A时，地磅的测量值；
（3）为了增加地磅的最大测量值，请你写出一种可行的方案，并列出关系式进行说明。
1．（24-25九年级上·北京·阶段练习）物理学中用照度描述光的强弱，光越强照度越大，照度的单位为Lx。某实验室采用光敏电阻制作光控开关来控制照明系统，光敏电阻在不同照度下的阻值如下表。控制电路原理如图甲所示，电路中的电阻和，其中一个是定值电阻，另一个是光敏电阻，已知电源两端电压恒为3V，实验室某日的光照强度随时间变化曲线如图乙所示，当控制开关两端电压时，控制开关自动启动照明系统。则下列说法正确的是（ ）
A．为定值电阻，为光敏电阻
B．照度越大，该电路控制开关两端的电压越大
C．若将定值电阻的阻值变为20kΩ，该日6∶00后照明系统即可工作
D．该电路中定值电阻阻值越大，该日的照明系统工作的时间越短
2．（24-25九年级上·天津河北·期中）在“探究电阻上的电流跟两端电压的关系”实验中。
(1)闭合开关后，将变阻器的滑片从阻值最大端缓慢移到阻值最小端，发现电压表的示数从0.4V升到2.8V。关于电压测量点的选择有以下三种方案：
甲方案：0.6V、1.0V、1.4V、18V、2.2V、2.6V；
乙方案：0.6V、1.0V、1.3V、1.5V、2.0V、2.6V；
丙方案：；
你认为哪个方案最好? ，理由是： ；
(2)某实验小组做该实验时，所用的导线完好，导线与器材的各连接处接触良好。但将变阻器的滑片沿某方向移动的过程中，发现电压表和电流表的示数都忽大忽小，则故障的原因是： 。
3．（24-25九年级上·河北石家庄·期中）如图所示，电源电压为3V保持不变，小明探究电阻一定时电流与电压关系的实物电路如图所示。
(1)请用笔画线代替导线将实物电路连接完整，使滑片向右滑动时电流表的示数变大 ；
(2)正确连接电路后，闭合开关，发现电流表无示数，电压表有示数，则电路可能出现的故障是 ；
(3)排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.0V时，电流表示数如图乙所示，则电流表示数为 A；
(4)本实验中滑动变阻器除了保护电路外的另一个作用是 ；
(5)根据图丙中描点作出的图象：可以得出结论：当电阻一定时， ；
(6)小明又利用滑动变阻器规格“20Ω；1A”，定值电阻的阻值5Ω、15Ω、20Ω，利用上述的实验器材探究“电流与电阻的关系”换接不同的定值电阻，重复上述的实验步骤，绘出电流I与电阻倒数变化的图像如图丁，进一步分析、论证，绘制了实验过程中“电流与定值电阻、电流与滑动变阻器，电流与总电阻”之间的图像戊，图戊中阴影部分面积表示的物理含义是（ ）
A．滑动变阻器两端的电压
B．定值电阻两端电压
C．电源两端电压
4．（24-25九年级上·广东深圳·期中）阅读材料，回答问题。
【项目任务】学校“水培种植小屋”种植了各类蔬菜实验小组查阅资料后得知：小白菜适宜生长的温度在之间。为了保障小白菜的温度始终处于适宜范围，项目式学习小组利用热敏电阻和定值电阻R设计温度报警电路。
【项目实施】
(1)设计温度报警电路：如图甲是小组设计的温度报警电路，热敏电阻的阻值随温度变化的关系如图乙，将热敏电阻放在热源内，其余部分置于热源外。热源的温度升高时，热敏电阻阻值 （选填“变大”、“不变”或“变小”），电流表的示数 （选填“变大”、“不变”或“变小”）。已知电源电压是12V，检测装置检测到电流表示数会发出警报，当环境温度达到：时刚好发出警报，则定值电阻R阻值为 Ω。
(2)优化温度报警电路：
小组同学发现（1）设计的电路不能实现小屋温度时报警的要求，于是在电路中加一个电压表，将其并联在 （选填“”或“R”）的两端，并设定检测装置检测到电压表示数 V会发出警报。
序号
电压表V1的示数U1/V
电流表A的示数I/A
1
1.0
0.1
2
2.0
0.2
3
3.0
0.3
实验次数
1
2
3
4
5
6
电压U/V
0
0.4
0.8
1.2
1.6
2
电流I/A
0
0.08
0.16
0.24
0.32
0.40
实验次序
1
2
3
4
U/V
5.0
6.0
7.0
8.0
I/A
0.61
0.70
0.79
实验次序
1
2
3
4
R/Ω
10
20
30
40
I/A
0.60
0.30
0.20
0.15
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.2
2.5
电流I/A
0.10
0.20
0.30
0.36
0.44
0.50
实验次数
电压U/V
电流I/A
电阻R/Ω
1
1.0
0.10
2
1.5
0.15
3
2.0
0.20
实验次数
电压表示数/V
电流表示数/A
小灯泡的实际功率/W
小灯泡亮度
1
0.5
0.16
不亮
2
1.3
0.22
较暗
3
2.1
0.26
较亮
4
2.5
明亮
5
3.0
0.36
耀眼强光
照度/Lx
0.2
0.4
0.6
0.8
1.0
1.2
电阻/kΩ
75
40
24
20
18
15
