电学图像相关计算(10年4考)

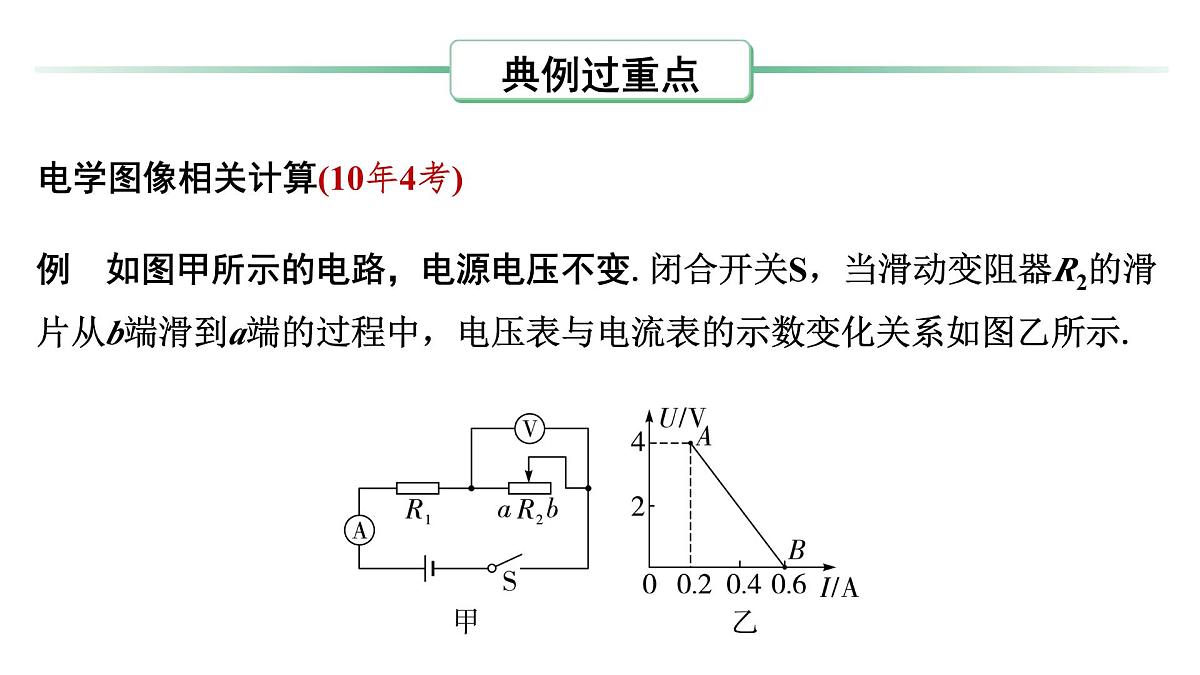

例　如图甲所示的电路，电源电压不变.闭合开关S，当滑动变阻器R2的滑 片从b端滑到a端的过程中，电压表与电流表的示数变化关系如图乙所示.

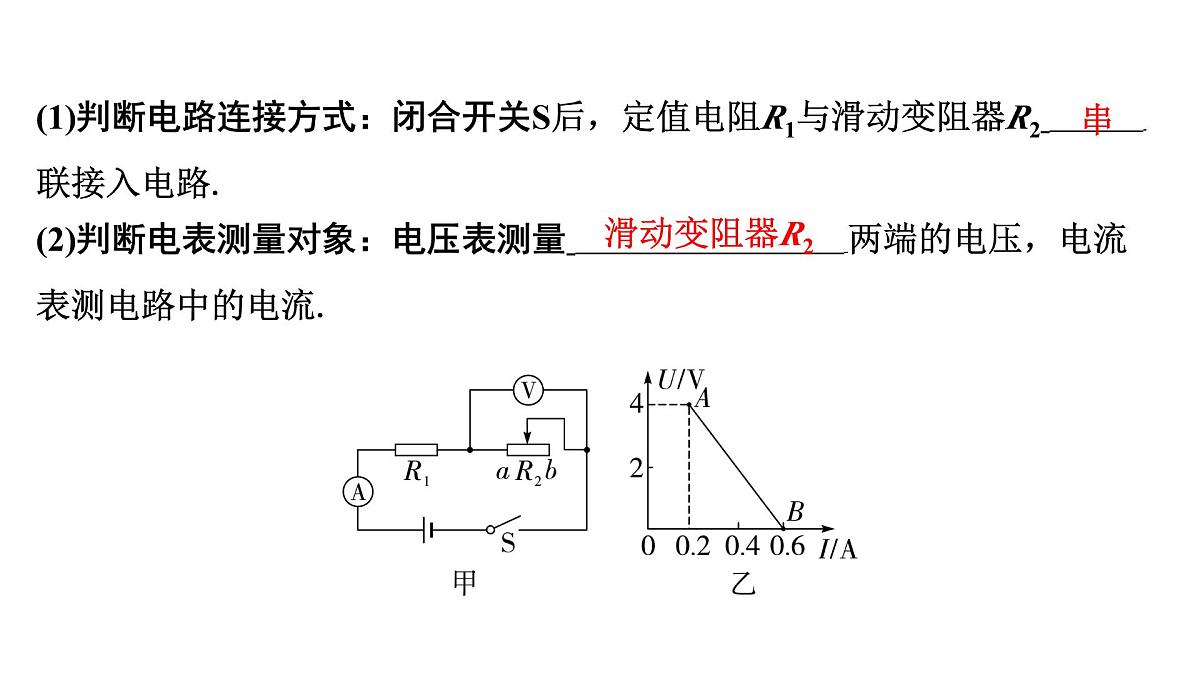

(1)判断电路连接方式：闭合开关S后，定值电阻R1与滑动变阻器R2 ⁠ 联接入电路.
(2)判断电表测量对象：电压表测量 两端的电压，电流 表测电路中的电流.

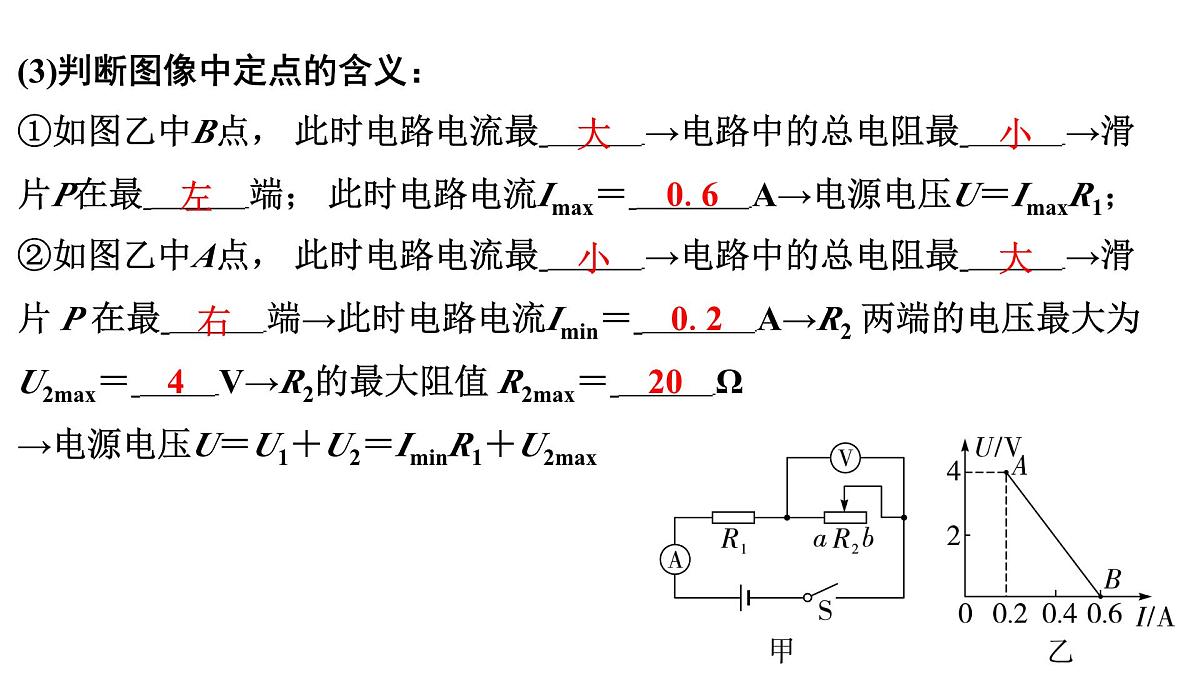

(3)判断图像中定点的含义：
①如图乙中B点， 此时电路电流最 →电路中的总电阻最 →滑 片P在最 端； 此时电路电流Imax＝ A→电源电压U＝ImaxR1；
②如图乙中A点， 此时电路电流最 →电路中的总电阻最 →滑 片 P 在最 端→此时电路电流Imin＝ A→R2 两端的电压最大为 U2max＝ V→R2的最大阻值 R2max＝ Ω→电源电压U＝U1＋U2＝IminR1＋U2max

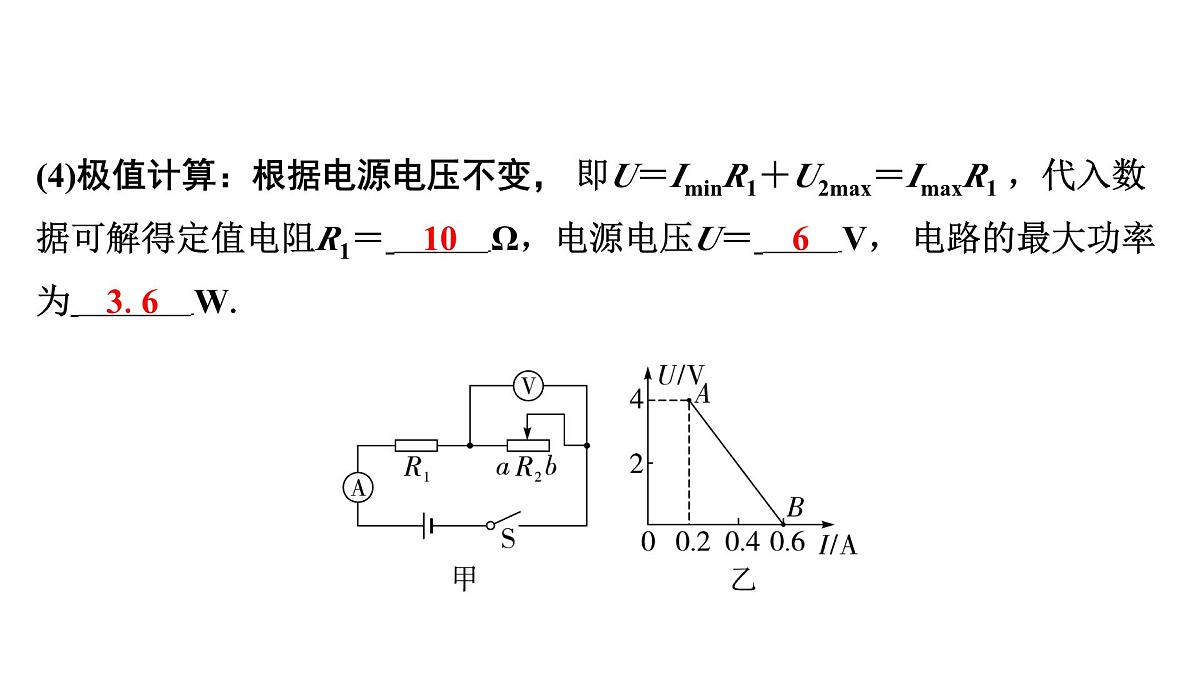

(4)极值计算：根据电源电压不变， 即U＝IminR1＋U2max＝ImaxR1 ，代入数 据可解得定值电阻R1＝ Ω，电源电压U＝ V， 电路的最大功率 为 W.

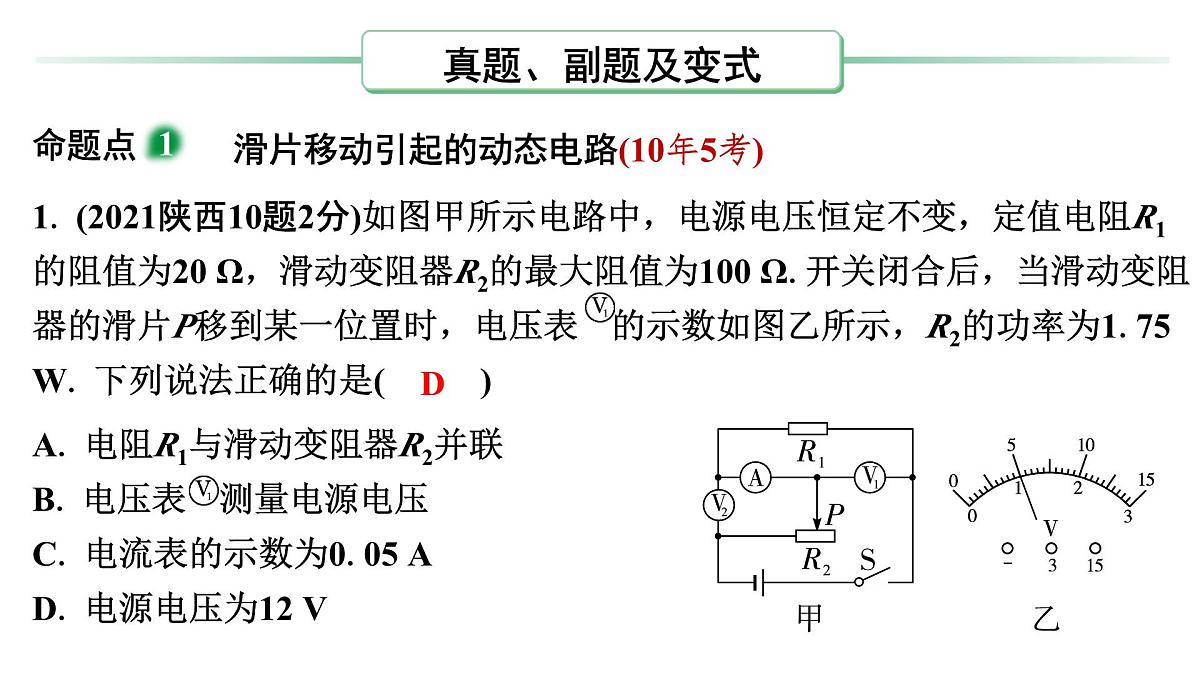

1. (2021陕西10题2分)如图甲所示电路中，电源电压恒定不变，定值电阻R1的阻值为20 Ω，滑动变阻器R2的最大阻值为100 Ω.开关闭合后，当滑动变阻器的滑片P移到某一位置时，电压表 的示数如图乙所示，R2的功率为1.75 W. 下列说法正确的是(　D　)
2. (2023副题10题2分)在如图甲的电路中，电源电压保持不变，R1为定值 电阻，R2为滑动变阻器，L是标有“6 V　3.6 W”字样的小灯泡.电流表 量程为“0～3 A”，电压表量程为“0～15 V”.当开关S和S1闭合，S2断 开时，将滑动变阻器的滑片P从最右端移到最左端，记录电压表和电流表 示数并描绘图像；保持开关S闭合，断开开关S1，将滑动变阻器的滑片P移 到最右端，再闭合开关S2，移动滑动变阻器的滑片P，直到小灯泡正常发光，记录电压表和电流表示数并描绘图像.图乙是两次电路中电压表和电流表示数变化关系的图像.在保证电路安全的情况下，下列分析不正确的是(　D　)
3. (2022陕西16题4分)如图甲所示电路，电源电压不变，L是额定电压为 2.5 V的小灯泡，R为滑动变阻器.闭合开关S，滑片P在某两点间移动的过 程中.电流表 与电压表 的示数变化关系如图乙所示.当电流表示数为0.2 A时，两电压表的示数相等，则电源电压为 V. 小灯泡正常工作时的电流为 A，此时滑动变阻器接入电路的阻值为 Ω，电路的总功率为 W.
　开关通断引起的动态电路
4. (2017副题8题2分)如图所示电路，电源电压恒为3 V，只闭合开关S1， 电流表 的示数为0.1 A；再闭合开关S2，电流表 的示数变化了0.2 A. 下列说法错误的是(　C　)
　敏感电阻引起的动态电路(2023.10)
5. (2023陕西10题2分)小明设计了一个电梯自动报警模拟装置，如图甲所示.在控制电路中，电源电压为12 V，R1为滑动变阻器，R2为压敏电阻，R2的阻值大小随压力F的变化关系如图乙所示.闭合开关S1和S2，当压敏电阻受到的压力达到4 000 N时，电磁铁线圈中的电流为0.1 A，此时衔铁被吸下，动触点K与触点A断开，同时与触点B接触，电动机停止工作，报警铃声开始响起.电磁铁线圈的电阻忽略不计.下列说法正确的是(　D　)
