题型01 欧姆定律、电功率综合计算

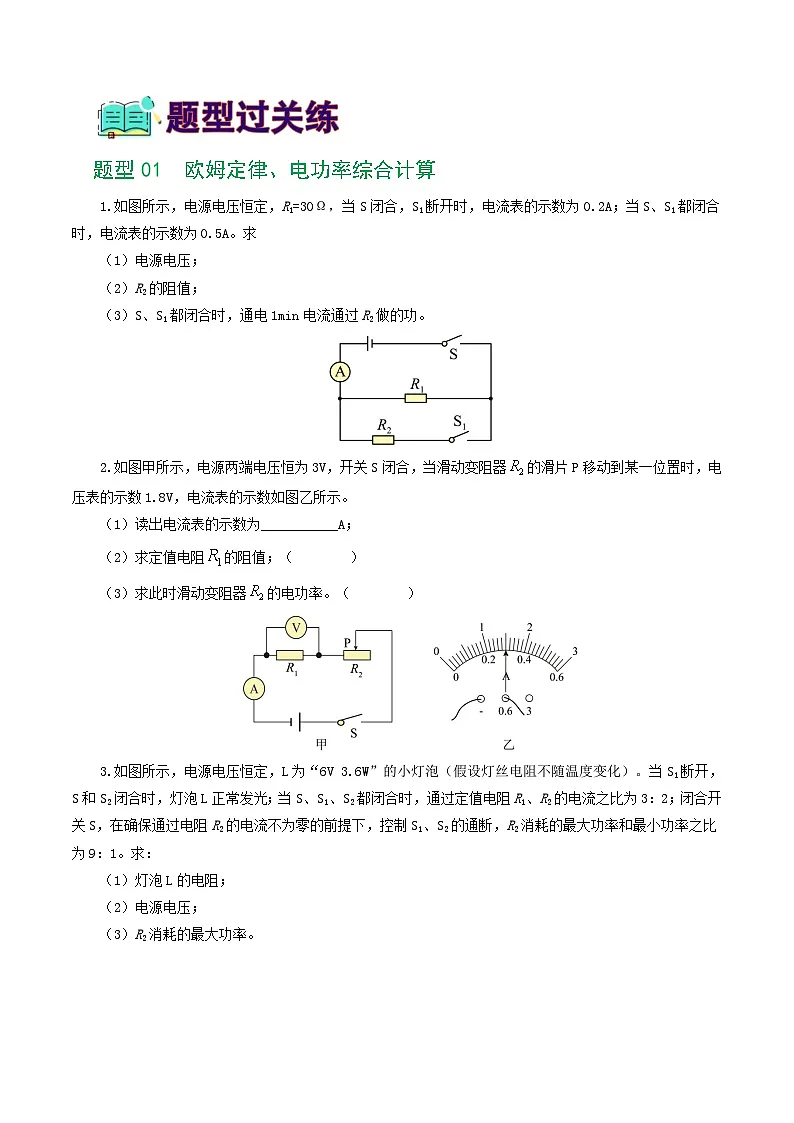

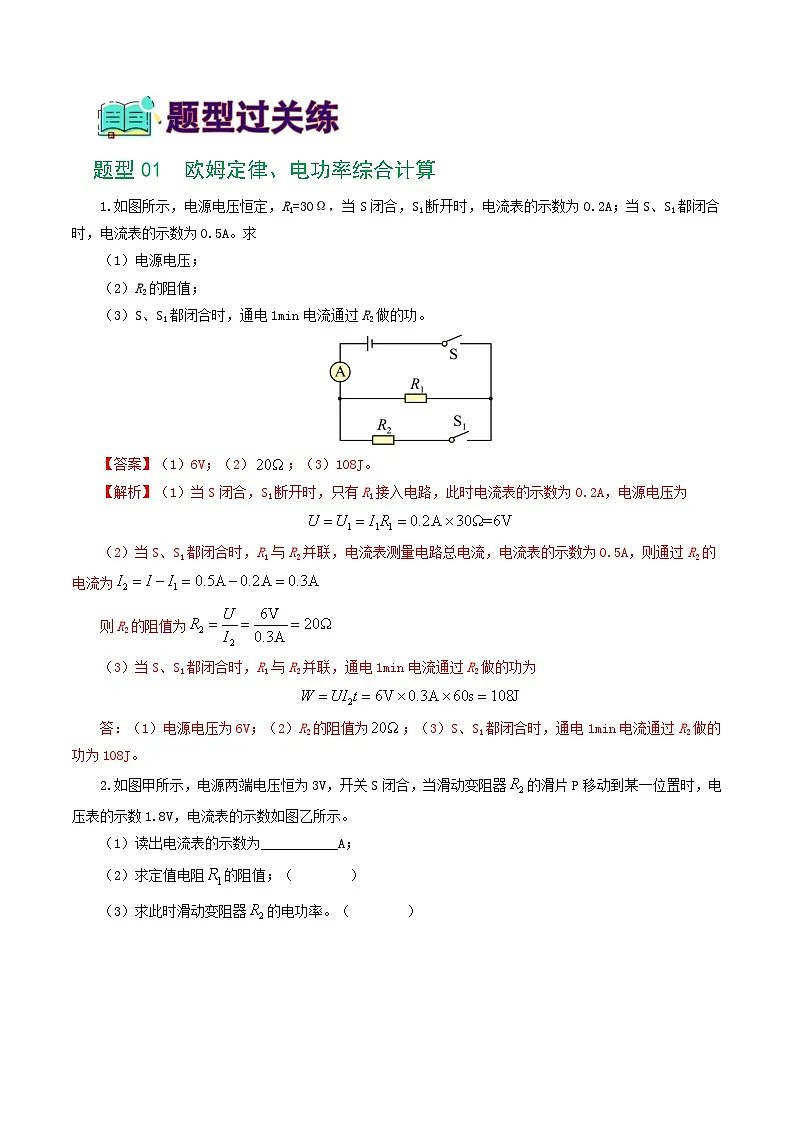

1.如图所示，电源电压恒定，R1=30Ω，当S闭合，S1断开时，电流表的示数为0.2A；当S、S1都闭合时，电流表的示数为0.5A。求
（1）电源电压；
（2）R2的阻值；
（3）S、S1都闭合时，通电1min电流通过R2做的功。
【答案】（1）6V；（2）；（3）108J。
【解析】（1）当S闭合，S1断开时，只有R1接入电路，此时电流表的示数为0.2A，电源电压为
（2）当S、S1都闭合时，R1与R2并联，电流表测量电路总电流，电流表的示数为0.5A，则通过R2的电流为
则R2的阻值为
（3）当S、S1都闭合时，R1与R2并联，通电1min电流通过R2做的功为
答：（1）电源电压为6V；（2）R2的阻值为；（3）S、S1都闭合时，通电1min电流通过R2做的功为108J。

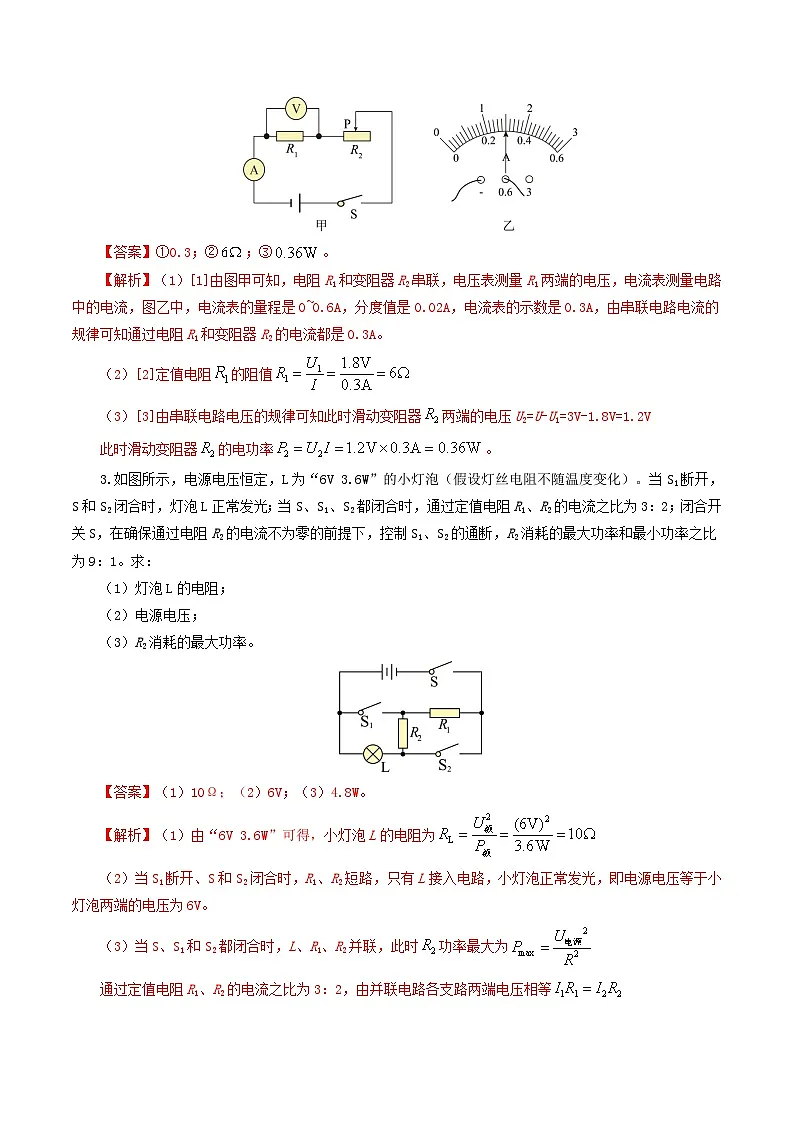

2.如图甲所示，电源两端电压恒为3V，开关S闭合，当滑动变阻器的滑片P移动到某一位置时，电压表的示数1.8V，电流表的示数如图乙所示。
（1）读出电流表的示数为___________A；
（2）求定值电阻的阻值；（ ）
（3）求此时滑动变阻器的电功率。（ ）
【答案】①0.3；②；③。
【解析】（1）[1]由图甲可知，电阻R1和变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流，图乙中，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.3A，由串联电路电流的规律可知通过电阻R1和变阻器R2的电流都是0.3A。
（2）[2]定值电阻的阻值
（3）[3]由串联电路电压的规律可知此时滑动变阻器两端的电压U2=U-U1=3V-1.8V=1.2V
此时滑动变阻器的电功率。
3.如图所示，电源电压恒定，L为“6V 3.6W”的小灯泡（假设灯丝电阻不随温度变化）。当S1断开，S和S2闭合时，灯泡L正常发光；当S、S1、S2都闭合时，通过定值电阻R1、R2的电流之比为3：2；闭合开关S，在确保通过电阻R2的电流不为零的前提下，控制S1、S2的通断，R2消耗的最大功率和最小功率之比为9：1。求：
（1）灯泡L的电阻；
（2）电源电压；
（3）R2消耗的最大功率。
【答案】（1）10Ω；（2）6V；（3）4.8W。
【解析】（1）由“6V 3.6W”可得，小灯泡L的电阻为
（2）当S1断开、S和S2闭合时，R1、R2短路，只有L接入电路，小灯泡正常发光，即电源电压等于小灯泡两端的电压为6V。
（3）当S、S1和S2都闭合时，L、R1、R2并联，此时功率最大为
通过定值电阻R1、R2的电流之比为3：2，由并联电路各支路两端电压相等
可得
当S闭合，S1，S2都断开时，L、、串联，此时功率最小为
由R2消耗的最大功率和最小功率之比为9：1，则
可得，此时R2两端的电压为
根据串联分压规律
可得，此时R1两端的电压为
小灯泡两端的电压为
R2的阻值为
则R2消耗的最大功率为。
答：（1）灯泡L的电阻10Ω；（2）电源电压6V；（3）R2消耗的最大功率4.8W。

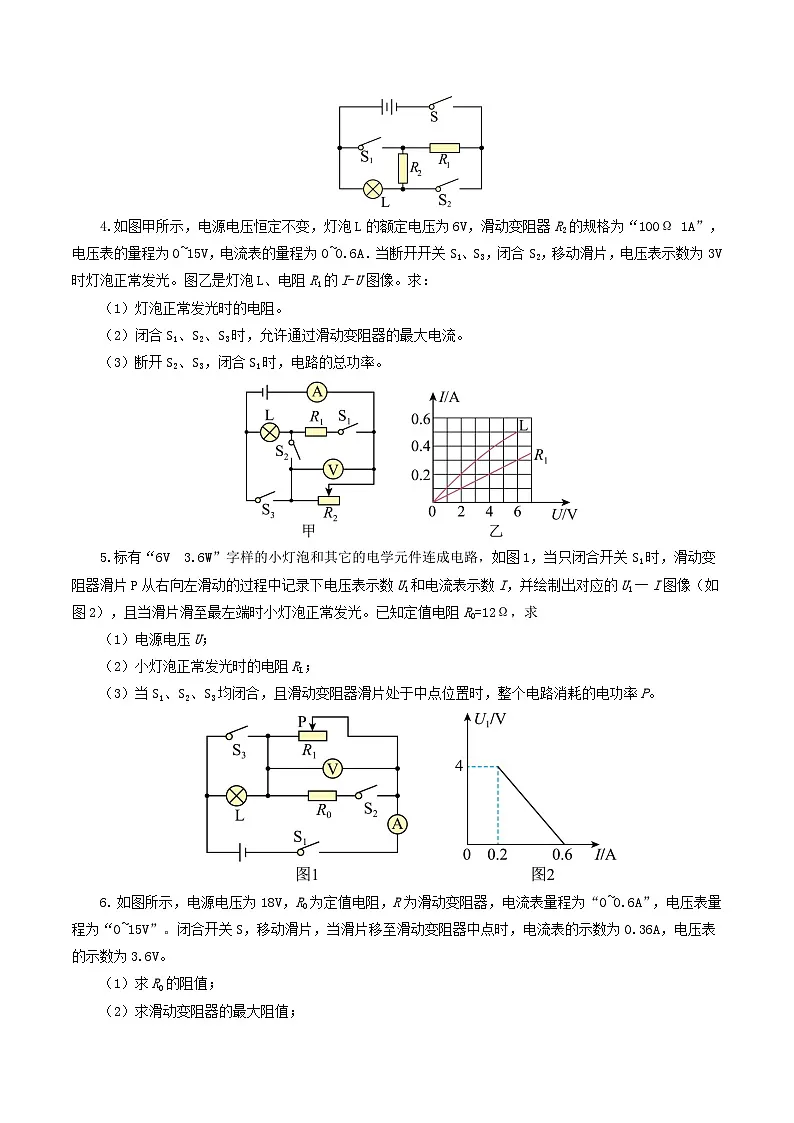

4.如图甲所示，电源电压恒定不变，灯泡L的额定电压为6V，滑动变阻器R2的规格为“100Ω 1A”，电压表的量程为0~15V，电流表的量程为0~0.6A．当断开开关S1、S3，闭合S2，移动滑片，电压表示数为3V时灯泡正常发光。图乙是灯泡L、电阻R1的I-U图像。求：
（1）灯泡正常发光时的电阻。
（2）闭合S1、S2、S3时，允许通过滑动变阻器的最大电流。
（3）断开S2、S3，闭合S1时，电路的总功率。
【答案】（1）12Ω；（2）0.15A；（3）2.7W。
【解析】（1）灯泡L的额定电压为6V，由图乙可知，灯泡L的额定电流为0.5A，灯泡正常发光时的电阻
（2）如图乙，当电阻R1电压为6V时，电流为0.3A，R1阻值为
当断开开关S1、S3，闭合S2，灯泡L和滑动变阻器R2串联，电压表测滑动变阻器两端电压，移动滑片，电压表示数为3V时灯泡正常发光，则电源电压为
闭合S1、S2、S3时，灯泡L被短路，电阻R1和滑动变阻器R2并联，电流表测干路电流，R1和R2两端电压都等于电源电压，通过电阻R1的电流为
电流表量程为0~0.6A，允许通过滑动变阻器的最大电流
（3）断开S2、S3，闭合S1时，灯泡L和电阻R1串联，灯泡L和电阻R1电流相等，且它们两端电压之和为电源电压，即9V，由图乙可得，当电流为0.3A时，灯泡L两端电压为3V，电阻R1两端电压为6V，符合题意，电路的总功率。
答：（1）灯泡正常发光时的电阻为12Ω；（2）闭合S1、S2、S3时，允许通过滑动变阻器的最大电流为0.15A；（3）断开S2、S3，闭合S1时，电路的总功率为2.7W。
5.标有“6V 3.6W”字样的小灯泡和其它的电学元件连成电路，如图1，当只闭合开关S1时，滑动变阻器滑片P从右向左滑动的过程中记录下电压表示数U1和电流表示数I，并绘制出对应的U1一I图像（如图2），且当滑片滑至最左端时小灯泡正常发光。已知定值电阻R0=12Ω，求
（1）电源电压U；
（2）小灯泡正常发光时的电阻RL；
（3）当S1、S2、S3均闭合，且滑动变阻器滑片处于中点位置时，整个电路消耗的电功率P。
【答案】（1）6V；（2）10Ω；（3）6.6W。
【解析】（1）当只闭合开关S1时，灯泡与滑动变阻器串联，当滑片滑至最左端时，此时滑动变阻器接入的阻值为零，只有小灯泡接入，此时小灯泡正常发光，而小灯泡的规格是“6V 3.6W”，故小灯泡两端的电压为6V，电源电压为6V；
（2）小灯泡正常发光时的电阻
（3）当滑片滑至最左端时小灯泡正常发光，电路中的总电阻最小，电流最大，最大的电流为0.6A，故根据图2可知，当滑片位于最右端时，滑动变阻器两端的电压为4V，通过滑动变阻器的电流为0.2A，故滑动变阻器的最大值为
当S1、S2、S3均闭合，灯泡被短路，滑动变阻器与定值电阻R0并联，且滑动变阻器滑片处于中点位置时，此时滑动变阻器接入的电阻为
滑动变阻器的电功率为
定值电阻的电功率为
整个电路消耗的电功率。
答：（1）电源电压为6V；（2）小灯泡正常发光时的电阻为10Ω；（3）整个电路消耗的电功率为6.6W。
6.如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。
【答案】（1）10Ω；（2）80Ω；（3）2∶1。
【解析】由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流。
（1）闭合开关S，移动滑片至中点时，电流表的示数为0.36A，电压表的示数为3.6V，所以R0的阻值为
（2）当电压表示数为3.6V时，滑动变阻器R两端的电压为UR=U-U0=18V-3.6V=14.4V
此时滑动变阻器接入电路的阻值为
由于电压表示数为3.6V时，滑片移至滑动变阻器中点，接入电阻为总电阻的一半，所以滑动变阻器的最大阻值为R总=2R=2×40Ω=80Ω
（3）由于电流表量程为“0~0.6A”，所以电路中的最大电流为0.6A，此时R0两端的电压
U0大=I大R0=0.6A×10Ω=6V
