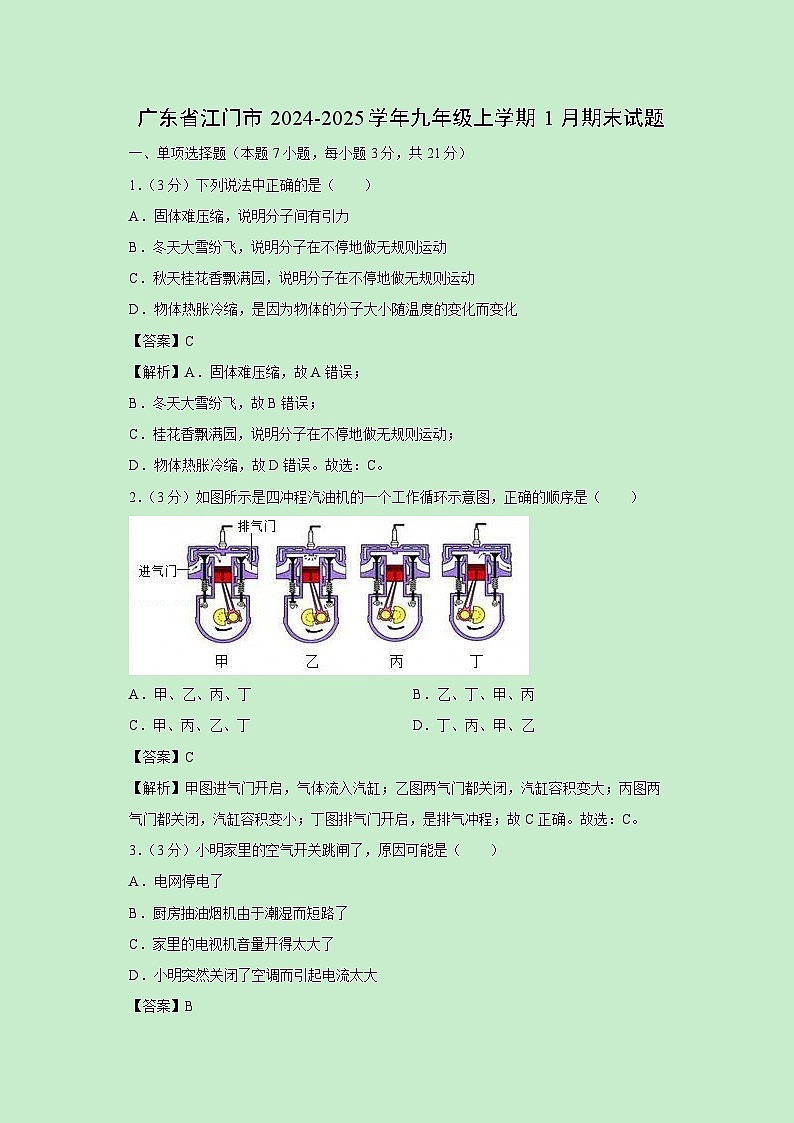

广东省江门市2024-2025学年九年级上学期1月期末物理试卷（解析版）

这是一份广东省江门市2024-2025学年九年级上学期1月期末物理试卷（解析版），共14页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
1．（3分）下列说法中正确的是（ ）
A．固体难压缩，说明分子间有引力
B．冬天大雪纷飞，说明分子在不停地做无规则运动
C．秋天桂花香飘满园，说明分子在不停地做无规则运动
D．物体热胀冷缩，是因为物体的分子大小随温度的变化而变化
【答案】C
【解析】A．固体难压缩，故A错误；
B．冬天大雪纷飞，故B错误；
C．桂花香飘满园，说明分子在不停地做无规则运动；
D．物体热胀冷缩，故D错误。故选：C。
2．（3分）如图所示是四冲程汽油机的一个工作循环示意图，正确的顺序是（ ）
A．甲、乙、丙、丁B．乙、丁、甲、丙
C．甲、丙、乙、丁D．丁、丙、甲、乙
【答案】C
【解析】甲图进气门开启，气体流入汽缸；乙图两气门都关闭，汽缸容积变大；丙图两气门都关闭，汽缸容积变小；丁图排气门开启，是排气冲程；故C正确。故选：C。
3．（3分）小明家里的空气开关跳闸了，原因可能是（ ）
A．电网停电了
B．厨房抽油烟机由于潮湿而短路了
C．家里的电视机音量开得太大了
D．小明突然关闭了空调而引起电流太大
【答案】B
【解析】A．电网停电了，故A不符合题意；
B．厨房抽油烟机由于潮湿而短路了，故B符合题意；
C．家里的电视机音量开得太大了，故C不符合题意；
D．小明突然关闭了空调，不会导致空气开关跳闸。故选：B。
4．（3分）家庭照明电路开关的外壳通常用塑料制作，这主要是利用塑料的（ ）
A．塑性B．绝缘性C．延展性D．导热性
【答案】B
【解析】家庭照明电路开关的外壳通常用塑料制作，这主要是利用塑料的绝缘性。

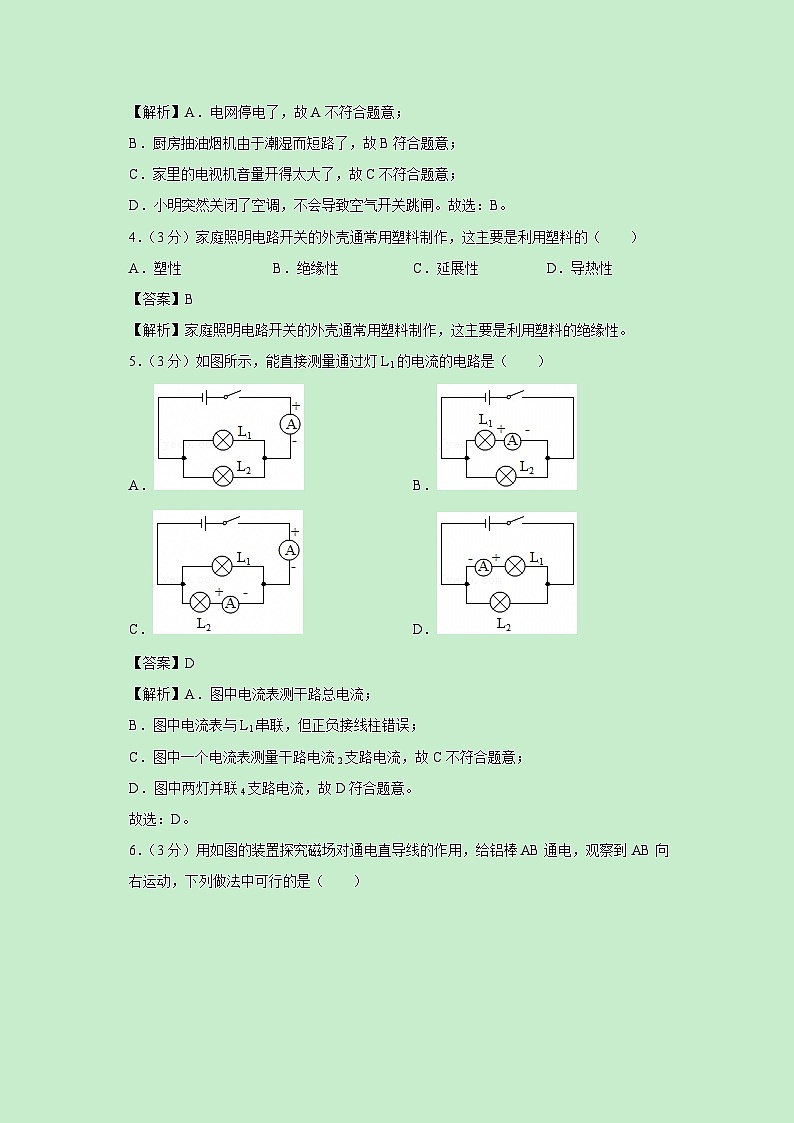

5．（3分）如图所示，能直接测量通过灯L1的电流的电路是（ ）
A．B．
C．D．
【答案】D
【解析】A．图中电流表测干路总电流；
B．图中电流表与L1串联，但正负接线柱错误；
C．图中一个电流表测量干路电流2支路电流，故C不符合题意；
D．图中两灯并联4支路电流，故D符合题意。
故选：D。

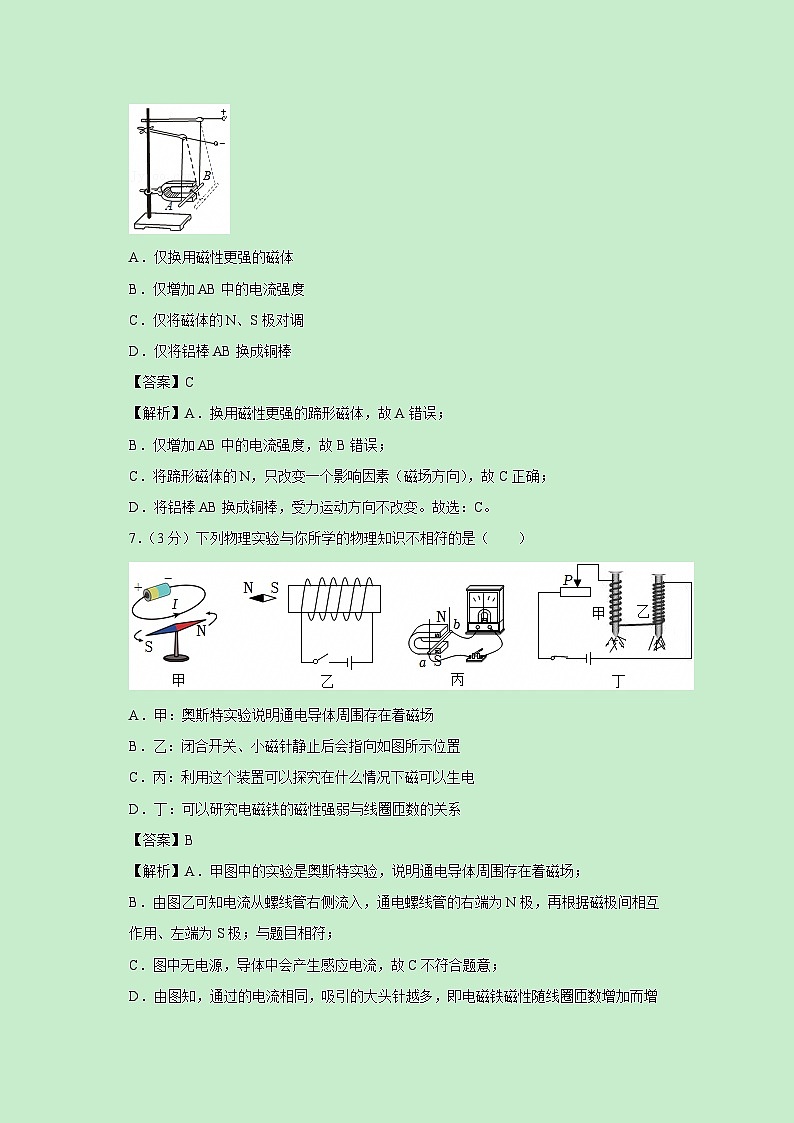

6．（3分）用如图的装置探究磁场对通电直导线的作用，给铝棒AB通电，观察到AB向右运动，下列做法中可行的是（ ）
A．仅换用磁性更强的磁体
B．仅增加AB中的电流强度
C．仅将磁体的N、S极对调
D．仅将铝棒AB换成铜棒
【答案】C
【解析】A．换用磁性更强的蹄形磁体，故A错误；
B．仅增加AB中的电流强度，故B错误；
C．将蹄形磁体的N，只改变一个影响因素（磁场方向），故C正确；
D．将铝棒AB换成铜棒，受力运动方向不改变。故选：C。
7．（3分）下列物理实验与你所学的物理知识不相符的是（ ）
A．甲：奥斯特实验说明通电导体周围存在着磁场
B．乙：闭合开关、小磁针静止后会指向如图所示位置
C．丙：利用这个装置可以探究在什么情况下磁可以生电
D．丁：可以研究电磁铁的磁性强弱与线圈匝数的关系
【答案】B
【解析】A．甲图中的实验是奥斯特实验，说明通电导体周围存在着磁场；
B．由图乙可知电流从螺线管右侧流入，通电螺线管的右端为N极，再根据磁极间相互作用、左端为S极；与题目相符；
C．图中无电源，导体中会产生感应电流，故C不符合题意；
D．由图知，通过的电流相同，吸引的大头针越多，即电磁铁磁性随线圈匝数增加而增强。故选：B。
二、填空题（本题7小题，每小题3分，共21分）
8．（3分）从内能改变方式看，“炙手可热”是通过 改变手的内能。“钻木取火”是通过
改变木头的内能；四冲程汽油机工作时将内能转化为机械能的是 冲程。
【答案】热传递；做功；做功
【解析】“炙手可热”是利用火加热把热量转移给了手，因此是通过热传递的方式来改变物体的内能；“钻木取火”，是利用物体与木头相互摩擦做功，是通过做功的方式改变物体的内能；四冲程汽油机工作时将内能转化为机械能的是做功冲程。
9．（3分）家庭照明电路的电压为 V；24000Ω＝ MΩ；街道的路灯，电灯与电灯之间是 的（选填“串联”或“并联”）。
【答案】220；0.024；并联。
【解析】家庭照明电路的电压为220V；24000Ω＝0.024MΩ，电灯与电灯之间互不影响。
10．（3分）如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片与滑杆连接，滑杆可以绕固定轴O转动，电路的电阻 ，流过电流表的电流 （选填“变大”或“变小”），电路中电阻R0的作用是 。
【答案】变大；变小；保护电路。
【解析】由图可知，该电路为R和R0的串联电路，电流表测电路中的电流；
当油箱中的油量减少时，液面会下降，另一端的滑杆会向上移，电路的总电阻会变大，
由I＝可知，即电流表的示数变小；当油量增加时，液面上升，另一端的滑杆下降，由I＝，此时电路中的电流会变大，R0在电路中的作用是为防止电路中的电流过大时，烧坏用电器和电源。
11．（3分）如图所示，小雷家电能表的示数为 ；该电能表的转盘转过1500转时，消耗的电能为 kW•h，电能表应接入频率为 的交流电路中。
【答案】951.6kW•h；0.5；50Hz。
【解析】小雷家电能表的示数为951.6kW•h。
3000r/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的转盘转过3000转，消耗的电能：W＝。该电能表应接入频率为50Hz的交流电路中。
12．（3分）一个标有“220V 1000W”的电水煲，其中220V表示电水煲的 ，1000W表示电水煲的 ，如果用这个电水煲把1kg20℃的水烧开（100℃），需要的时间是 。[不计热损失，水的比热容是：4.2×103J•（kg•℃）﹣1]
【答案】额定电压；额定功率；336s。
【解析】一个标有“220V 1000W”的电水煲，其中220V表示电水煲的额定电压；
如果用这个电水煲把1kg20℃的水烧开（100℃），
水吸收的热量Q吸＝cmΔt＝4.3×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J，
不计热损失，消耗的电能W＝Q吸＝3.36×102J，
根据W＝Pt可知需要的时间t＝＝＝336s。
13．（3分）安全用电原则要求我们：不接触 压带电体，不靠近 压带电体（选填“高”或“低”）；更换灯泡或搬动电器前应 。
【答案】低；高；断开开关。
【解析】不接触低压带电体，不靠近高压带电体、搬动电器之前必须断开开关。
故答案为：低；高；断开开关。
14．（3分）如图所示，在电磁铁正上方用弹簧挂一条形磁铁，当开关S闭合后 极（选填“N”或“S”），当滑片P从a端向b端滑动的过程中，小灯泡的亮度 （选填“变亮”或“变暗”），弹簧长度 （选填“变长”或“变短”）。
【答案】N；变亮；变短
【解析】据安培定则可知，此时电流从下面的线流入，故电磁铁上端是N极；
当滑片P 从a端向b端的滑动过程中，电流变大，电磁铁的磁性增强，条形磁铁与电磁铁是相互排斥的，故弹簧变短；
三、作图题（本题3小题，共8分）
15．（2分）要用两个开关分别控制两个灯泡，应该怎样连接电路，请在图中画出接线。
【答案】见解析
【解析】两灯泡并联且分别各有一个开关控制电路，如下图所示：
16．（2分）请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
【答案】见解析
【解析】（1）三孔插座的上面的孔接地线，左孔接入零线；
（2）电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点。如图所示：
17．（4分）如图，请在通电螺线管的两端标出N、S极，并标出流过螺线管的电流方向。
【答案】见解析
【解析】由图知，小磁针静止时N极（黑色为N极）水平向左、左端为S极；
根据安培定则，伸出右手，则四指弯曲所指的方向为电流的方向，所以电流方向是右后方流入，如图所示：
四、实验题（本题3小题，共18分）
18．（6分）如图所示，是我们学习分子动理论时做过的一些实验。
（1）图甲中硫酸铜溶液与清水放置几天之后，两种液体混合均匀了，这是 现象；
（2）图乙玻璃板的下表面接触水面，向上拉动时会发现弹簧测力计示数 玻璃板的重力；
（3）图丙中水和酒精充分混合后的总体积 混合前水和酒精的总体积；
（4）图丁中两个铅块紧压后就会结合在一起，说明分子间存在 。
【答案】（1）扩散；（2）大于；（3）小于；（4）引力。
【解析】（1）图甲：浓硫酸铜溶液与清水开始界面十分清晰，几天之后，这是扩散现象；
（2）图乙：玻璃板的下表面接触水面，发现弹簧测力计示数大于玻璃板的重力；
（3）图丙：水和酒精充分混合后的总体积小于混合前水和酒精的总体积，说明分子之间有间隔；
（4）图丁中两个铅块紧压后就会结合在一起，说明分子间存在引力。
19．（6分）在“探究电流与电阻的关系”实验中：
（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线；
（2）连接电路时，开关应处于 状态，闭合开关前滑动变阻器滑片应移动到 处；
（3）滑动变阻器在该实验中的作用除了保护电路之外，还有 的作用；
（4）实验过程中，将5Ω的电阻接入电路中，闭合开关，此时电流表示数如图乙所示，则电流表示数为 A。将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片向 （选填“左”或“右”）端移动，来保证电压表的示数为 V。
【答案】（1）如图；（2）断开；阻值最大；
（3）控制定值电阻两端的电压不变；（4）0.3；右；1.5。
【解析】（1）实验中定值电阻应串联接入电路，故定值电阻与滑动变阻器相连的导线错误，如图：
（2）连接电路时，为保护电路，闭合开关前滑动变阻器滑片应移动到阻值最大处；
（3）滑动变阻器在该实验中的作用除了保护电路之外，还有控制定值电阻两端的电压不变的作用；
（4）电流表选用小量程，分度值为0.02A，根据欧姆定律可知定值电阻两端的电压U＝IR＝0.7A×5Ω＝1.2V；
实验中应控制定值电阻两端的电压为1.5V不变。将3Ω的电阻更换为10Ω的电阻，根据串联分压特点可知，为控制定值电阻两端的电压不变，应将滑动变阻器的滑片向右端移动。
20．（6分）如图所示是“探究什么情况下磁可以生电”的实验装置。
（1）如果让磁体不动，用以下方法移动导线ab，电流表指针会摆动的是 （填字母序号）。
A.让ab上下平行移动
B.让ab水平前后移动
C.让ab水平左右移动
D.让ab在竖直面内转动
（2）如果让导线不动，用以下方法改变磁体，观察到电流表指针会摆动的是 （填字母序号）。
A.改变磁体的磁极
B.换用磁性强度不同的磁体
C.让磁体上下移动
D.让磁体左右移动
（3）实验现象中使电流表指针发生摆动的共同点是： 电路的一部分导体在磁场中做 运动。
（4）电流表指针发生了摆动，说明电路中产生了电流，这种电流叫 电流，这个过程将 能转化为电能。
【答案】（1）C；（2）D；（3）闭合；切割磁感线；（4）感应；机械。
【解析】（1）导体ab在磁场中上下平行移动、水平前后移动，不会产生感应电流；只有让ab水平左右移动时才会切割磁感线，故选：C。
（2）A.改变磁体的磁极；B.换用磁性强度不同的磁体，导体都不能在磁场中切割磁感线，D.让磁体左右移动，会产生电流。
（3）实验现象中使电流表指针发生摆动的共同点是：闭合电路的一部分导体在磁场中做切割磁感线运动。
（4）电流表指针发生了摆动，说明电路中产生了电流，这个过程将机械能转化为电能。
五、计算题（本题2小题，共13分）
21．（5分）爸爸准备给明明的房间安装一台1100W的空调，目前家里原有用电器的总功率为4400W，电能表上标有“220V 10（40）
（1）正常使用这台空调时，通过它的电流是多少？
（2）从电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调？
【答案】（1）正常使用这台空调时，通过它的电流是5A；
（2）从电能表使用的角度考虑，明明家的电路允许安装这样一台空调。
【解析】（1）根据P＝UI可知正常使用这台空调时，通过它的电流是I＝＝；
（2）从电能表使用的角度考虑，家庭电路中允许接入的用电器的最大总功率P总＝UI′＝220V×40A＝8800W，1100W+4400W＝5500W＜8800W。
明明家的电路允许安装这样一台空调。
答：（1）正常使用这台空调时，通过它的电流是5A；
（2）从电能表使用的角度考虑，明明家的电路允许安装这样一台空调。
22．（8分）如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：
（1）当滑动变阻器R接入电路的电阻为30Ω时，通过电阻R1的电流；
（2）当滑动变阻器R接入电路的电阻为20Ω时，电路的总电流。
（3）当开关S闭合通电10min，电阻R1产生的热量。
【答案】（1）0.6A；（2）0.9A；（3）2160J。
【解析】（1）由电路图知，R与R1并联，由并联电路的电压规律知，U＝U1＝UR＝5V，
由欧姆定律可得，通过电阻R1的电流：I1＝＝＝0.6A；
（2）当滑动变阻器R接入电路的电阻为20Ω时，通过的R电流：
IR＝＝＝0.8A，
并联电路支路间互不影响，所以通过R1的电流不变，故电路的总电流：
I＝I1+IR＝3.6A+0.6A＝0.9A；
（3）当开关S闭合通电10min，电阻R6产生的热量：
Q1＝W1＝U5I1t＝6V×7.6A×10×60s＝2160J。
答：（1）当滑动变阻器R接入电路的电阻为30Ω时，通过电阻R1的电流为8.6A；
（2）当滑动变阻器R接入电路的电阻为20Ω时，电路的总电流为0.4A；
（3）当开关S闭合通电10min，电阻R1产生的热量为2160J。
六、综合能力题（本题3小题，共19分）
23．（6分）如图所示是一种设想中的永动机，它通过高处的水流冲击叶片，叶片的转动用来对外做功，从而循环工作。
（1）水从高处流下冲击叶片转动，水的 能转化为叶片的 能；
（2）叶片转动带动抽水器把水抽到高处，叶片的 能转化为水的 能；
（3）在叶片的转动带动抽水器抽水的过程中，即使不考虑对外做功，由于摩擦等因素
能散失掉，正是由于这些能量的散失，致使抽到高处的水 （选填“大于”、“等于”或“小于”）从高处流下的水，从而使永动机最终动不了。
【答案】（1）重力势；动；（2）动；重力势；（3）内；小于。
【解析】（1）水从高处流下冲击叶片转动，水的高度减小，水的重力势能转化为叶轮的动能；
（2）叶片转动带动抽水器把水抽到高处，叶片的动能转化为水的重力势能；
（3）抽水机在此过程中，克服摩擦做功，即机械能会逐渐减少，从而使永动机最终动不了。
24．（6分）如图是一种水位自动报警器的原理图。水位没有到达金属块A，绿灯亮；水位到达金属块A时
（1）报警器的核心部件是电磁铁，只有当电磁铁中的线圈有电流时才能有磁性，并且电流越大 ；如果在电磁铁的线圈中插入铁芯，电磁铁的磁性会增 。
（2）水位没有达到金属块A时，电磁铁 （选填“有”或“没有”）电流流过；
（3）在实际应用中，我们可以把抽水机与图中的 灯 联，这样可以实时了解抽水机的工作情况。
（4）为了确保报警器正常工作，水的 （选填“导电性”或“绝缘性）要好。
【答案】（1）强；强；（2）没有；（3）红；并；（4）导电性。
【解析】（1）报警器的核心部件是电磁铁，只有当电磁铁中的线圈有电流时才能有磁性，磁性越强，电磁铁的磁性会增强。
（2）水位没有达到金属块A时，金属块A与B之间处于断开状态；
（3）在实际应用中，我们可以把抽水机与图中的红灯并联，电磁铁所在电路接通，吸引衔铁，表示水位达到警戒线，这样可以实时了解抽水机的工作情况。
（4）为了确保报警器正常工作，水的导电性要好。
25．（7分）阅读以下材料：
锂离子电池
锂离子电池是一种可重复充电电池，相比传统的镍镉、镍氢充电电池，它具有能量密度高、输出功率大、低自放电、无记忆效应和工作温度范围宽等优点
但是，锂离子电池同时具有易膨胀的缺点，电池过度充电、过热、浸水、保存不当等皆有可能引起膨胀甚至爆炸，各航空公司都严禁旅客携带额定能量超过160Wh的充电宝上飞机。
锂离子电池自身还有其它短板，如：不耐受过放电，使用到极低电量会损伤电池耐久性；不耐受过充电，在达到充满状态后还继续充电，甚至可能因能量蓄积而过热爆炸。因此，一般建议“浅充浅放”，在电量10%﹣90%的时候进行充电，充满后就拔出来。
作为一种可重复充电电池，大多数锂离子电池充电时采取恒流恒压模式，即：第一阶段以恒定电流充电；第二阶段以恒定电压充电，电流逐渐变小
回答以下问题：
（1）以下哪些是锂离子电池的优点： （多选，填序号）。
①能量密度高；
②输出功率大；
③工作温度范围宽；
④易膨胀易爆炸；
（2）一个标有“额定能量：20000mAh，3.7V”的充电宝 （选填“可以”或“不可以”）带上飞机；
（3）锂离子电池充电的过程是把电能转化为 能；
（4）根据图甲和图乙回答以下关于该充电过程的问题：
①第一阶段为电池能量从10%充至 ；
②该充电过程的充电功率最大可达 W；
③请在图丙中画出该充电过程中，充电功率随电池能量的变化图象。
【答案】（1）①②③；（2）可以；（3）化学；（4）80%；4.2；图见解析。
【解析】（1）锂离子电池是一种可重复充电电池，相比传统的镍镉，它具有能量密度高、低自放电，故选①②③；
（2）一个标有“额定能量：20000mAh，3.7V”的充电宝的额定能量为：W＝UIt＝3.7V×20A×1h＝74Wh＜160Wh；
（3）给电池充电的过程，消耗的是电能，电能向化学能转化；
（4）①第一阶段以恒定电流充电，电压逐渐变大，当电压不再发生变化，电池电量从10%充至80%；
②由图甲可知，充电过程最大电压可达8.2V，最大电流为1A；
③结合甲、乙两图可知，电流不变，由P＝UI可知；当从80%到充满的过程中，电流变小，P与I成正比
