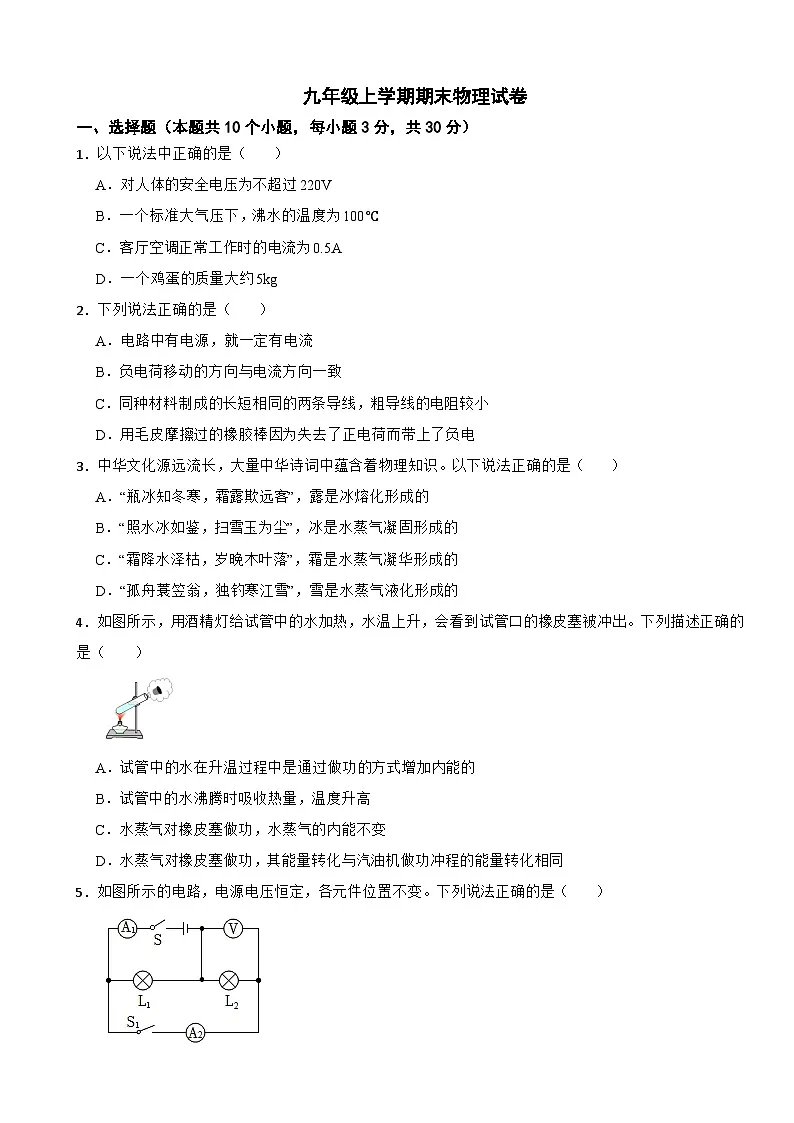

1．以下说法中正确的是（ ）
A．对人体的安全电压为不超过220V
B．一个标准大气压下，沸水的温度为100℃
C．客厅空调正常工作时的电流为0.5A
D．一个鸡蛋的质量大约5kg
2．下列说法正确的是（ ）
A．电路中有电源，就一定有电流
B．负电荷移动的方向与电流方向一致
C．同种材料制成的长短相同的两条导线，粗导线的电阻较小
D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电
3．中华文化源远流长，大量中华诗词中蕴含着物理知识。以下说法正确的是（ ）
A．“瓶冰知冬寒，霜露欺远客”，露是冰熔化形成的
B．“照水冰如鉴，扫雪玉为尘”，冰是水蒸气凝固形成的
C．“霜降水泽枯，岁晚木叶落”，霜是水蒸气凝华形成的
D．“孤舟蓑笠翁，独钓寒江雪”，雪是水蒸气液化形成的
4．如图所示，用酒精灯给试管中的水加热，水温上升，会看到试管口的橡皮塞被冲出。下列描述正确的是（ ）
A．试管中的水在升温过程中是通过做功的方式增加内能的
B．试管中的水沸腾时吸收热量，温度升高
C．水蒸气对橡皮塞做功，水蒸气的内能不变
D．水蒸气对橡皮塞做功，其能量转化与汽油机做功冲程的能量转化相同
5．如图所示的电路，电源电压恒定，各元件位置不变。下列说法正确的是（ ）
A．只闭合开关S时，灯L1与L2串联
B．只闭合开关S时，只有灯L1工作，电压表无示数
C．闭合开关S、S1时，电压表能测出灯L2两端的电压，不能测出灯L1两端的电压
D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作
6．某导体两端的电压为4V时，流过它的电流为0.5A，若该导体两端的电压变为原来的2倍（ ）
A．16Ω 0.5AB．16Ω 1AC．18Ω 0.5AD．8Ω 1A
7．甲、乙两根电阻丝（R甲＞R乙）串联后接在某一电源上，在相等的时间内，电流通过甲、乙所做的功分别为W甲、W乙，则（ ）
A．甲两端的电压比乙两端的电压高
B．通过甲的电流比通过乙的电流小
C．电流通过甲、乙所做的功W甲＝W乙
D．电流通过甲、乙所做的功W甲＜W乙
8．刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用（ ）
A．B．
C．D．
9．如图所示的电路，电源电压为12V，灯泡L1标有“6V 3W”字样。闭合开关S，滑动变阻器的滑片P位于某一位置时，L1正常发光；将L1换成“4V 2W”的灯泡L2，滑片P位于另一位置时，L2也正常发光，先后两种情况下列说法正确的是（ ）
A．电压表示数之比为4：3B．电流表示数之比为3：2
C．变阻器功率之比为3：4D．L1、L2电阻之比为2：3

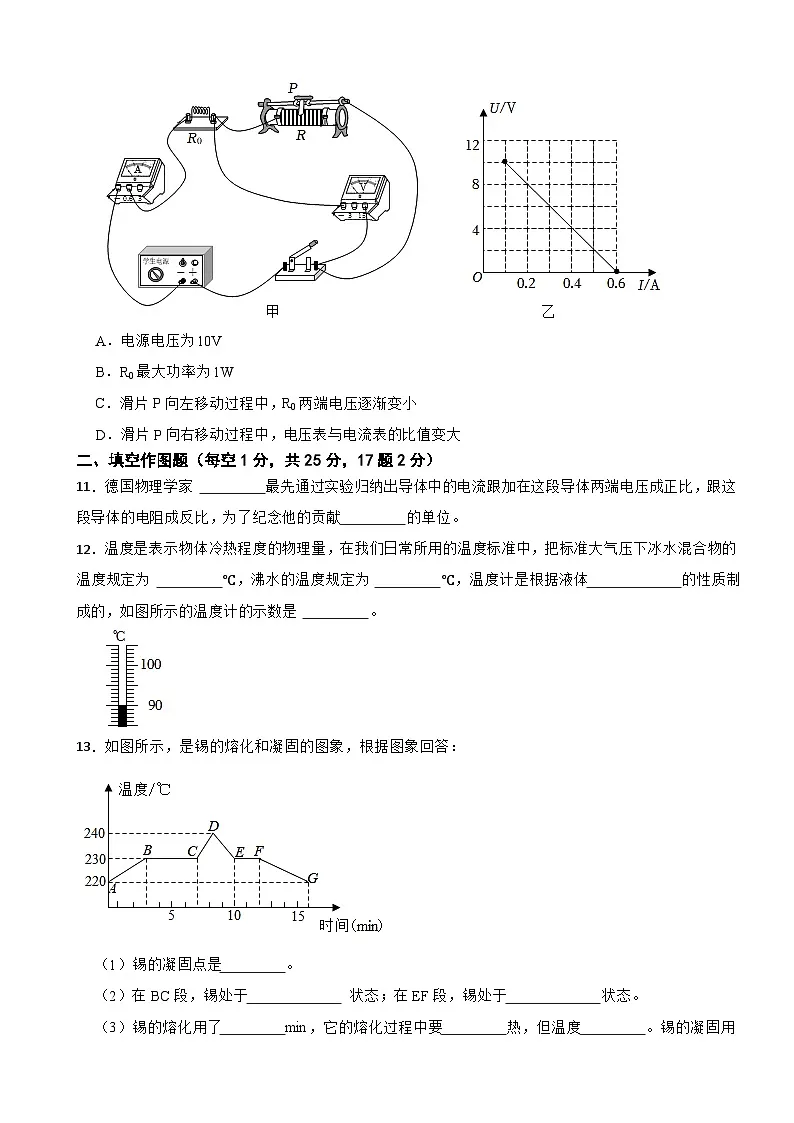

10．如图甲所示的电路，电源电压恒定。闭合开关S，移动滑片P（ ）
A．电源电压为10V
B．R0最大功率为1W
C．滑片P向左移动过程中，R0两端电压逐渐变小
D．滑片P向右移动过程中，电压表与电流表的比值变大
二、填空作图题（每空1分，共25分，17题2分）
11．德国物理学家 最先通过实验归纳出导体中的电流跟加在这段导体两端电压成正比，跟这段导体的电阻成反比，为了纪念他的贡献 的单位。
12．温度是表示物体冷热程度的物理量，在我们日常所用的温度标准中，把标准大气压下冰水混合物的温度规定为 ℃，沸水的温度规定为 ℃，温度计是根据液体 的性质制成的，如图所示的温度计的示数是 。
13．如图所示，是锡的熔化和凝固的图象，根据图象回答：
（1）锡的凝固点是 。
（2）在BC段，锡处于 状态；在EF段，锡处于 状态。
（3）锡的熔化用了 min，它的熔化过程中要 热，但温度 。锡的凝固用了 min，它的凝固过程中要 热，但温度 。
14．某导体两端加上3V的电压时，通过它的电流为0.3A，这个导体的电阻为 欧；若导体两端电压为0时，通过它的电流为 A，导体的电阻为 欧。
15．小明发现家中如图所示的电能表的转盘在40min内转了3600圈，则他家中的用电器实际消耗的电能为 kW•h，实际功率为 kW；若该电能表能正常工作的最大电流为10A，则小明家中还能同时接入功率为 W的用电器。
16．如图所示，电源电压为18V不变，定值电阻R1的阻值为30Ω，滑动变阻器R2标有“50Ω 0.5A”字样，电流表量程为0～0.6A，电压表量程为0～15V。只闭合开关S1时电流表的示数为0.45A，电压表的示数为 V；只闭合开关S2时，在保证元件安全的情况下移动滑片，电路的总电功率最大变化量是 W。
17．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座
三、实验题（共23分）
18．小明同学为了比较不同物质的吸热能力，在两个相同的烧杯中分别装入牛奶和豆浆，用相同的酒精灯和温度计同时进行了如图所示的实验
（1）该实验需要的测量工具有温度计、 和 。
（2）实验时烧杯中应加入 g的豆浆。
（3）实验中，小明采用的方法是使牛奶和豆浆都升高 的温度，通过比较 的多少来反映物质吸收热量的多少。
（4）分析实验数据可知，当温度都升高30℃时，牛奶吸收的热量 （选填“大于”“小于”或“等于”）豆浆吸收的热量，这表明 的吸热能力强。
19．欢欢和乐乐在探究“影响电阻大小的因素”的实验中，器材如图甲所示，其中导线1、3为锰铜丝，它们中的第3根横截面积为2S，其于横截面积均为S。
（1）实验中通过观察 来比较导体电阻的大小。
（2）为了研究电阻大小与导体材料有关，应将导线 和导线 先后接入电路A、B两点间。
（3）为了研究电阻大小与导体的横截面积有关，应将导线 和导线 先后接入电路A、B两点间。得出的结论是：其他条件相同时，导体横截面积越大，电阻越 。
（4）若想进一步用“伏安法”测量导体1的电阻，除了如图甲所示的器材外，至少还需要在此电路接入一个 表和一个变阻器，连好电路后，经多次测量，则其电阻为 Ω。
20．小兵同学通过实验测量灯泡L1、L2的额定功率，L1、L2分别标有“2.5V”和“3.8V”字样，电源电压恒为6V，电压表只有0～3V量程可以用。
（1）如图甲所示，是小兵设计的测L1额定功率的实验电路图，请在图乙中用笔画线代替导线，完成实物电路的连接（要求滑片向A端移动灯泡变亮）。
（2）连好电路后，按实验规范操作，先把滑动变阻器的滑片P移到 （选填“A”或“B”）端，然后闭合开关S，小兵发现L1不发光，电流表有示数，电压表无示数1 （选填“断路”或“短路”）。
（3）排除故障后，按实验规范操作，刚闭合开关S时，电流表示数如图丙所示，读数为 A，滑动变阻器的最大阻值为 Ω；调节滑片P得到如表中的数据，L1的额定功率为 W。
（4）小兵在原电路中用L2替换L1开始测量L2的额定功率，按实验规范操作，刚闭合开关S时，接着小兵发现该电路无法完成测量，于是设计了一个新方案：把电压表改接到滑动变阻器两端 V，L2就会正常发光。
（5）小兵根据新方案连好电路，按实验规范操作，刚闭合开关S时，立即断开开关思考解决办法，请你对此说出一种合理的解决办法： 。
四、计算题（第24题6分，第25题8分，第26题8分，共22分）
21．如图所示的电路中，定值电阻R1＝40 Ω，R2＝20 Ω，电压表示数为10 V．求：
（1）通过R2的电流；
（2）通电300 s，电流通过R1所做的功．
22．为了实现节能减排，城市里很多出租车都换成了燃气汽车，最常见的是压缩天然气汽车（将天然气加压后装在汽车燃气瓶内作为燃料），在平直的高速公路上以108km/h的速度匀速行驶了30min，发动机的功率恒为30kW3，已知天然气的热值为q＝3.6×107J/m3。求：
（1）假设4m3天然气完全燃烧，放出的热量是多少？
（2）发动机的牵引力是多大？
（3）发动机的效率是多少？
23．如图甲所示是一款暖奶器，其铭牌如表，它有高温挡消毒、中温挡加热和低温挡保温的功能，其等效电路结构如图乙所示。已知：电源电压为36V，R1、R2为发热电阻，R3为的规格为“20Ω 6A”的滑动变阻器。求：
（1）高温挡工作6min消耗的电能。
（2）R2的电阻。
（3）电压表的量程为“0-24V”，电流表的量程为“0-3A”，在不损坏电路元件的前提下，求低温挡手动调节的加热功率范围。
答案
【解析】【解答】A、 对人体的安全电压为不超过36V ，A错误
B、 一个标准大气压下，沸水的温度为100℃ ，B正确
C、 客厅空调正常工作时的电流为5A，C错误
D、 一个鸡蛋的质量大约50g，D错误
综上选B
【分析】根据安全用电常识、水的沸点、质量的常识判识选项
1、安全用电常识，人体安全电压为36V，空调正常工作的电流为5A，
2、标准大气压下水的沸点为100℃
3、鸡蛋的质量为50g
【解析】【解答】A、电路中电源，形成通路才能产生电流，A错误
B、 负电荷移动的方向与电流方向相反，B错误
C、 同种材料制成的长短相同的两条导线，粗导线的电阻较小 ，C正确
D、 用毛皮摩擦过的橡胶棒因为得到电子而带上了负电 ，D错误
综上选C
【分析】根据电流的方向、电阻的影响因素、两种电荷判识选项
1、电流的方向：电路形成通路才能产生电流，电流的方向和电子的移动方向相反，
2、电阻的影响因素： 当导体的材料和横截面积相同时，电阻的长度越长，导体的电阻越大 ；当导体的材料和长度相同时，电阻的横截面积越小，导体的电阻越大
3、两种电荷：毛皮摩擦橡胶棒，橡胶棒带负电
【解析】【解答】A、 露是水蒸气液化形成的，A错误
B、 冰是水凝固形成的 ，B错误
C、 霜是水蒸气凝华形成的 ，C正确
D、 雪是水蒸气凝华形成的，D错误
综上选C
【分析】根据液化、凝固、凝华判识选项
1、凝固为液态变化为固态，释放热量，如下雪、结冰；
2、液化为气态变为液态会释放热量，如水蒸气、露珠
3、凝华为气态直接变为固态，会释放能量，如雾凇、霜
【解析】【解答】A、 试管中的水在升温过程中是通过热传递的方式增加内能的 ，A错误
B、 试管中的水沸腾时吸收热量，温度不变，B错误
C、 水蒸气对橡皮塞做功，水蒸气的内能减小，C错误
D、 水蒸气对橡皮塞做功，其能量转化与汽油机做功冲程的能量转化相同 ，D正确
综上选D
【分析】根据改变物体内能方式、做功冲程特点判识选项
1、改变物体内能的方式有做功和热传递，如钻木取火、搓手取暖属于做功改变物体内能，用酒精灯热水属于热传递改变物体内能
2、做功冲程：进气后关闭，排气口关闭，火花塞点燃，高温高压的气体推动活塞下移，气体内能减小，能量转化为内能转化为机械能
【解析】【解答】A、 只闭合开关S时，只有灯L1工作，A错误
B、 只闭合开关S时，只有灯L1工作，电压表无示数 ，B正确
C、 闭合开关S、S1时，电压表能测出灯L2两端的电压，能测出灯L1两端的电压，两个灯泡并联，电压相同，C错误
D、 闭合开关S、S1时，若灯L2短路，灯L1也被短路，D错误
综上选B
【分析】根据电路的两种连接方式、电流表、电压表的连接、电路的三种状态判识选项
1、电路的两种连接方式：串联：用电器首位相连，并联：用电器首首相接、尾尾相连，只闭合开关S时，只有灯L1工作，电压表无示数，
2、电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，连接过程需要电流正极流入负极流出，同时选择合适的量程，闭合开关S、S1时，电压表测出灯L2两端的电压，两个灯泡并联，电压相同
3、电路的三种状态：断路：电路中存在接触不良、或者损害电路中无电流；短路：电路中电流直接连接在用电器两端，用电器无电流，通路：电路正常工作；闭合开关S、S1时，两个灯泡并联，若灯L2短路，灯L1也被短路
【解析】【解答】根据欧姆定律U=IR可知，R=4V/0.5A=8Ω，电压变为原来的2倍，电流也为原来的二倍，D正确，ABC错误
综上选D
【分析】根据欧姆定律U=IR计算分析
根据欧姆定律U=IR可知，电阻不变时，电流和电压 成正比
【解析】【解答】A、串联电路电流相等，根据欧姆定律U=IR计算可知， 甲两端的电压比乙两端的电压高 ，A正确，B错误
C、根据W=UIt计算可知， W甲＞W乙，CD错误
综上选A
【分析】根据欧姆定律U=IR以及W=UIt、串联分压计算分析判识选项
1、串联分压：串联分压：用电器串联时，其两端的电压和电阻成正比， R甲＞R乙 ，所以甲两端的电压比乙两端的电压高；
2、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和
3、根据电阻做功：W=UIt计算，甲两端的电压比乙两端的电压高，电流相同，通电时间t相同，所以 W甲＞W乙
【解析】【解答】家庭电路中用电器彼此并联，独立使用，所以开关与用电器串联，D正确，ABC错误
综上选D
【分析】家庭电路中的连接、电路的串并联判识选项
1、家庭电路的连接：为了避免用电器彼此干扰，所以用电器之间为并联，且开关在火线和用电器之间；
2、电路的两种连接方式：串联：用电器首位相连，并联：用电器首首相接、尾尾相连。
【解析】【解答】A、灯泡L1 灯泡L2正常发光，其电压处于额定电压，所以UL1=6V，UL2=4V，电压表测量变阻器两端电压，所以两次电压表示数为6V，8V， 电压表示数之比为3：4 ，A错误
B、串联电路电流处处相等，根据P=I2R计算可知，两次电流之比为1：1，B错误
C、根据P=UI可知，变阻器功率之比与电压之比相同，所以为3：4，C正确
D、根据P=I2R计算可知， L1、L2电阻之比为3：2，D错误、
综上选C
【分析】根据电流表、电压表的连接、串联电路电流处处相等，P=I2R=UI计算分析识别选项
1、电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，所以电压表测量变阻器电压
2、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和，灯泡L1 灯泡L2正常发光，其电压处于额定电压，所以两次变阻器电压为6V，8V，电压表示数之比为3：4
3、电功率的计算：P=UI，当电流相等时，电功率和电压成正比
4、电阻的计算：计算公式R=U2/P，根据题意可知 灯泡L1标有“6V 3W”， L2灯泡“4V 2W” 据此计算电阻。
【解析】【解答】据图分析可知，电压表测量变阻器两端电压，电流表测量电路电流，变阻器和定值电阻串联
A、变阻器两端最大电压为10V，根据串联电路总电压为各用电器电压之和，所以电源电压＞10V，A错误
B、据题分析可知，10V+0.1AR0=0.6R0解得R0=20Ω，电源电压为12V，最大功率为P=12V*0.6A=7.2W，B错误
C、 滑片P向左移动过程中 ，电阻变小，电流变大，根据欧姆定律可知 R0两端电压逐渐变大，C错误
D、 滑片P向右移动过程中，电阻变大，电流变小，电压表与电流表的比值变大，D正确
综上选D
【分析】根据电路的串并联、电流表、电压表的连接、电路动态分析、串联分压以及欧姆定律判识选项
1、电路的串并联：串联：电路元件首位相连，并联：电路元件首首相连，尾尾相接，变阻器和定值电阻串联
2、电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，电压表测量变阻器两端电压，电流表测量电路电流
3、电路动态分析：变阻器是通过改变接入电路的电阻长度进而改变电路的电流和电压，当变阻器滑片向右移动时，接入电路中的阻值变大，导致通过变阻器电路中的电流变小；
4、串联分压以及欧姆定律：用电器串联时，其两端的电压和电阻成正比， 滑片P向右移动过程中，电阻变大，电压变大，所以 电压表与电流表的比值变大
【解析】【解答】电阻的单位为欧姆
综上第1空为欧姆；第2空为电阻
【分析】根据物理学史填空
欧姆定律为导体的电流与导体两端电压成正比，电阻的单位为欧姆，适用于纪念物理学家欧姆
【解析】【解答】冰水混合物温度为0℃，沸水为100℃，温度计是根据热胀冷缩性质制作，据图可知温度计师叔为30℃
综上第1空为0；第2空为100；第3空为热胀冷缩；第4空为90℃
【分析】根据温度计使用原理以及生活常识填空
1、温度计的原理为液体受热膨胀，受冷收缩制作；
2、冰水混合物温度为0℃，沸水为100℃
【解析】【解答】（1）分析图像可知，EF段的温度即为凝固点230℃；(2).图中BC段属于熔化过程，持续吸热温度不变，而EF段位凝固过程，持续放热温度不变，这两过程下晶体锡均处于固液共存态；（3）从图像中可知，锡的熔化过程共用时4min，熔化过程要持续吸热，但温度保持不变；锡凝固过程共用时2min，该过程要持续放热，且温度保持不变。
【分析】通过固体的熔化、凝固图象可以获取：该物质是晶体还是非晶体（通过该图象有没有一个吸热但温度不变的水平段来确定）、熔点（水平段对应的温度）、熔化过程所用的时间（水平段结束的时刻与开始时刻的差值）等信息.
【解析】【解答】根据欧姆定律U=IR计算可知，导体的电阻为3V/0.3A=10Ω，电流为0A，电阻为10Ω
综上第1空为10；第2空为0；第3空为10
【分析】根据电阻的影响因素、欧姆定律填空
1、电阻的影响因素： 当导体的材料和横截面积相同时，电阻的长度越长，导体的电阻越大 ；当导体的材料和长度相同时，电阻的横截面积越小，导体的电阻越大，
2、欧姆定律的计算：公式U=IR，导体的电阻为3V/0.3A=10Ω
【解析】【解答】3600r/3000r/（kW·h）=1.2 kW•h ，根据P=W/t可知，功率P=1.2 kW•h /（2/3h）=1.8kW，家庭电路总功率P=220V*10A=2200W=2.2kW，所以还能接0.4kW=400W
综上第1空为1.2；第2空为1.8；第3空为400
【分析】根据电能表参数的理解、W=Pt以及P=UI计算分析填空
1、 电能表参数的理解：电能表是计量电能的仪表，电能表的数字中最后一位表示的是小数点后一位，电能表正常工作电压和电流为220V 10A，最大电流为40A，某段时间所用电能为电能表示数之差。某段时间消耗电能的计算：n/3000r kW·h n为灯光闪烁次数，n=3600，据此计算电功
2、电功率的计算：公式为P=UI，据此计算总电功率P=220V*10A=2200W
【解析】【解答】据图分析可知， 只闭合开关S1，R1与R3串联，根据欧姆定律可知，电路中总电流I=18V/0.45A=40Ω，所以R3电阻为10Ω，R1：R3=UR1：UR3，所以电压表示数为4.5V， 只闭合开关S2时
R2与R3串联，电流最大示数为0.5A，所以电阻最小为36Ω，所以变阻器最小电阻为16Ω，电压表最大示数为15V，变阻器最小电阻为2Ω，综上变阻器最小电阻为6Ω，最大电阻为50Ω，此时根据欧姆定律可知电流为18V/60Ω=0.3A，所以总电功率变化量为P=18V(0.5A-0.3A)=3.6W
综上第1空为4.5；第2空为3.6
【分析】根据欧姆定律U=IR以及P=UI计算分析
1、电路的两种连接方式：串联：用电器首位相连，并联：用电器首首相接、尾尾相连，所以 只闭合开关S1，R1与R3串联，结合欧姆定律U=IR可计算，电路的总电阻，只闭合开关S2时
R2与R3串联
2、串联电路的电路规律：总电阻为用电器电阻之和，所以R3=R-R1
3、串联分压：用电器串联时，其两端的电压和电阻成正比，R1：R3=UR1：UR3据此计算电压表示数
4、欧姆定律：电流最大示数为0.5A，电源电压为18V，所以电阻最小为36Ω，据此计算变阻器最小电阻，结合电功率公式P=UI计算电功率的变化量
【解析】【解答】家庭电路的连接为并联，插座为左零右火，开关置于火线和用电器之间，据此作图
【分析】家庭电路的组成由开关、用电器、电源（火线、零线），插座为左零右火，开关置于火线和用电器之间
【解析】【解答】1）比较不同物质的吸热能力，要保证初始温度相同，加热时间相同，初始质量相同，所以需要温度计、秒表和天平
综上第1空为秒表；第2空为天平
2）所以需要加热350g的豆浆
综上 第1空为350
3）根据表格数据可知， 采用的方法是使牛奶和豆浆都升高 相同的温度，比较加热时间
综上第1空为相同；第2空为加热时间
4） 当温度都升高30℃时，牛奶吸收的热量 大于豆浆吸收的热量，表明牛奶吸收热量能力强
综上第1空为大于；第2空为牛奶
【分析】根据热量的计算、比热容的特点判识选项
热量计算：原理Q=cmΔt可知：比较不同物质的吸热能力，要保证初始温度相同，加热时间相同，初始质量相同，所以需要温度计、秒表和天平；根据加热时间代表物体吸收热量的多少（加热时间越长表明吸收热量越大），当加热时间相同时，温度变化少，物质的比热容大。
【解析】【解答】1）实验中通过观察电流表的示数来比较电阻大小
综上 第1空为电流表示数大小
2） 为了研究电阻大小与导体材料有关， 应将导线1和2先后接入电路
综上第1空为1；第2空为2
3）为了研究电阻大小与导体的横截面积有关，应将导线 1和3接入电路， 其他条件相同时，导体横截面积越大，电阻越 小
综上第1空为1；第2空为3；第3空为小
4）伏安法需要电压表测量电压，滑动变阻器改变电路的电流和电压，根据欧姆定律U=IR可知，电阻为1.25V/1A=1.25Ω
综上第1空为电压；第2空为1.25
【分析】根据转换法、控制变量法、欧姆定律填空
1、转换法：在物理实验中，某些物理量（动能、电能）难以直接观察，需要转换成容易观察的指标进行测量，如本题中电阻的大小难以直接测量，所以需要通过电流表进行测量；
2、控制变量法：在物理实验中，存在多个影响因素共同决定某个物理量，如电阻的影响因素有：材料、电阻丝的长度、横截面积。在探究某个单一变量对物理量的影响时，需要控制其余变量相同，如探究 导体的电阻可能与导体的横截面积的关系时，需要控制材料、电阻丝的长度相同。
3、欧姆定律：计算公式U=IR可计算电阻
【解析】【解答】1）变阻器的链接遵循一下一上原则， 滑片向A端移动灯泡变亮 ，表明电流变大，电阻变小，据此作图
2）连接好电路，变阻器阻值调制最大，B端， L1不发光，电流表有示数，电压表无示数1
综上第1空为B；第2空为短路
3）据图可知，电流表示数为0.2A，电压为1V，变阻器电压为5V，电流表示数最小为0.2A，变阻器最大阻值为25Ω，根据P=UI可知，P=2.5V*0.3A=0.75W
综上第1空为0.75；第2空为25；第3空为0.75
4) L2 额定电压为3.8V，所以电压表改接到变阻器上示数为2.2V时，灯泡正常发光
综上 第1空为2.2
5）电灯泡的额定电压超出电压表量程，所以需要更换电压表
综上 第1空为换一个大量程电压表
【分析】根据测量灯泡额定功率原理、电路的故障分析、电流表、电压表的连接填空
1、测量灯泡额定功率其原理为P=UI，使用电压表并联用电器两侧，电流表串联在电路中，使用变阻器调节用电器两端电压和通过用电器的电流，到达额定电压时计算分析即可，注意不需要多次测量求取平均值
2、电路的故障分析： L1不发光，电流表有示数，电压表无示数1
3、电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，连接过程需要电流正极流入负极流出，同时选择合适的量程，当 L2替换L1电压表量程过小，所以可以将电压表更换量程或者将电压表测量变阻器，根据电源电压为用电器电压之和计算电灯泡电压
【解析】【分析】（1）判断电阻的连接方式及电表的测量对象，根据欧姆定律I=求出通过R2的电流；
（2）利用W=I2Rt可求电流通过R1所做的功.
【解析】【分析】1）根据 Q放＝qV 计算 天然气完全燃烧放出的热量
2）根据P=Fv计算 发动机的牵引力
3） 发动机牵引力做的功为：W＝Pt ， 发动机的效率为：η＝
【解析】【分析】1）根据W=P高t计算 高温挡工作6min消耗的电能
2） S、S1、S2闭合时，R1、R2并联，总电阻最小，根据P=U2/R可知，暖奶器的功率最大；
S、S1闭合，S2断开时，电路为R1的简单电路，此时电路处于中温状态，并联电路的总功率为P高=P1（P中）+P2，所以R2的电功率：P2＝P高﹣P中；并联电路中各支路两端的电压相等，根据R2＝U2/P2计算R2的电阻
3） S、S1闭合，S2断开时，电路为R1的简单电路，暖奶器处于中温挡，根据R1=U2/P中计算R1的电阻；
低温挡位，电路中电阻最大，R1和R3串联，电压表测R3两端的电压，电流表测电路中的电流，当接入电路的变阻器阻值最小时，电流最大，此时电压为36V，总电阻为R1，根据欧姆定律计算电路中的电流为：I＝U/R1，结合电流表量程计算电路的最大电流I大，此时，根据P=UI大计算低温挡的最大功率；
当滑动变阻器接入电路中的电阻最大R1+R3时，根据串联电阻的规律及欧姆定律计算电路中的电流：I小＝U/(R1+R3)，R3两端的电压U3＝I小R3，结合电压表量程求取最大电压U3，根据欧姆定律U=IR计算电流中最小电流I小‘，此时低温挡的功率：P1小＝UI小‘名称
