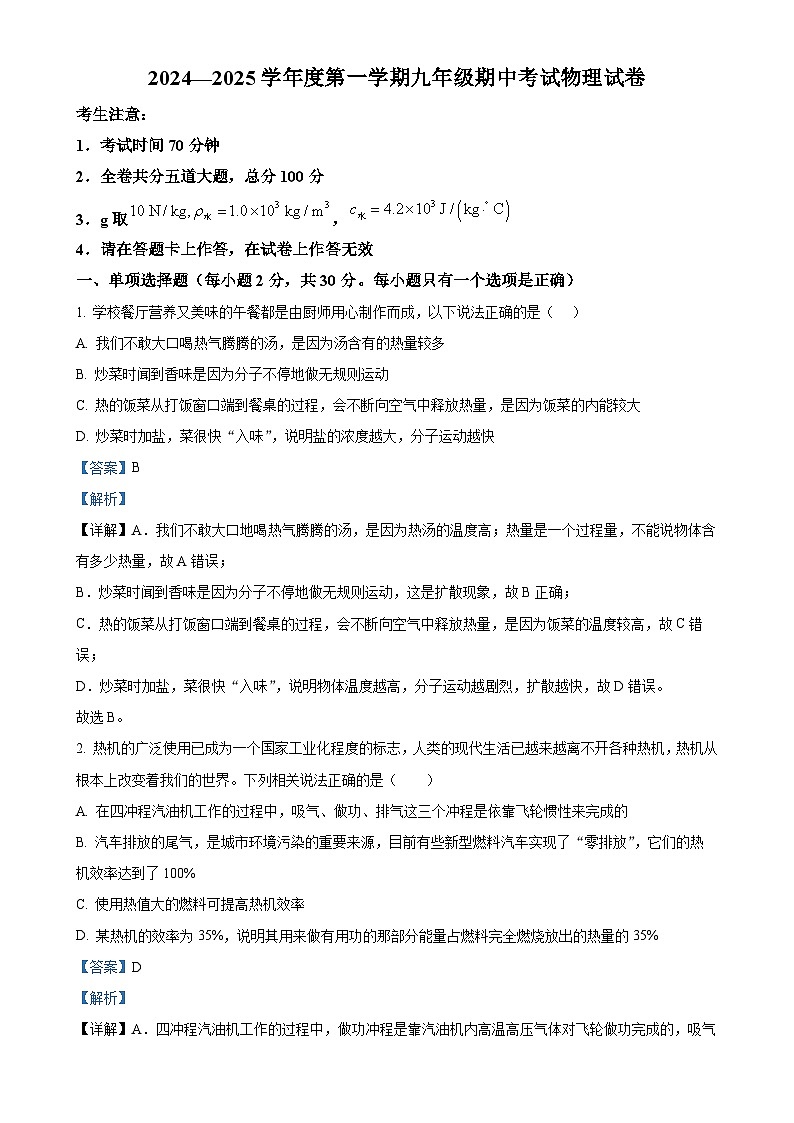

黑龙江省牡丹江市2024~2025学年九年级上学期期中考试物理试题（解析版）-A4

这是一份黑龙江省牡丹江市2024~2025学年九年级上学期期中考试物理试题（解析版）-A4，共20页。试卷主要包含了考试时间70分钟，全卷共分五道大题，总分100分，g取，等内容，欢迎下载使用。
1．考试时间70分钟
2．全卷共分五道大题，总分100分
3．g取，
4．请在答题卡上作答，在试卷上作答无效
一、单项选择题（每小题2分，共30分。每小题只有一个选项是正确）
1. 学校餐厅营养又美味的午餐都是由厨师用心制作而成，以下说法正确的是（ ）
A. 我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
B. 炒菜时闻到香味是因为分子不停地做无规则运动
C. 热的饭菜从打饭窗口端到餐桌的过程，会不断向空气中释放热量，是因为饭菜的内能较大
D. 炒菜时加盐，菜很快“入味”，说明盐的浓度越大，分子运动越快
【答案】B
【解析】
【详解】A．我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高；热量是一个过程量，不能说物体含有多少热量，故A错误；
B．炒菜时闻到香味是因为分子不停地做无规则运动，这是扩散现象，故B正确；
C．热的饭菜从打饭窗口端到餐桌的过程，会不断向空气中释放热量，是因为饭菜的温度较高，故C错误；
D．炒菜时加盐，菜很快“入味”，说明物体温度越高，分子运动越剧烈，扩散越快，故D错误。
故选B。

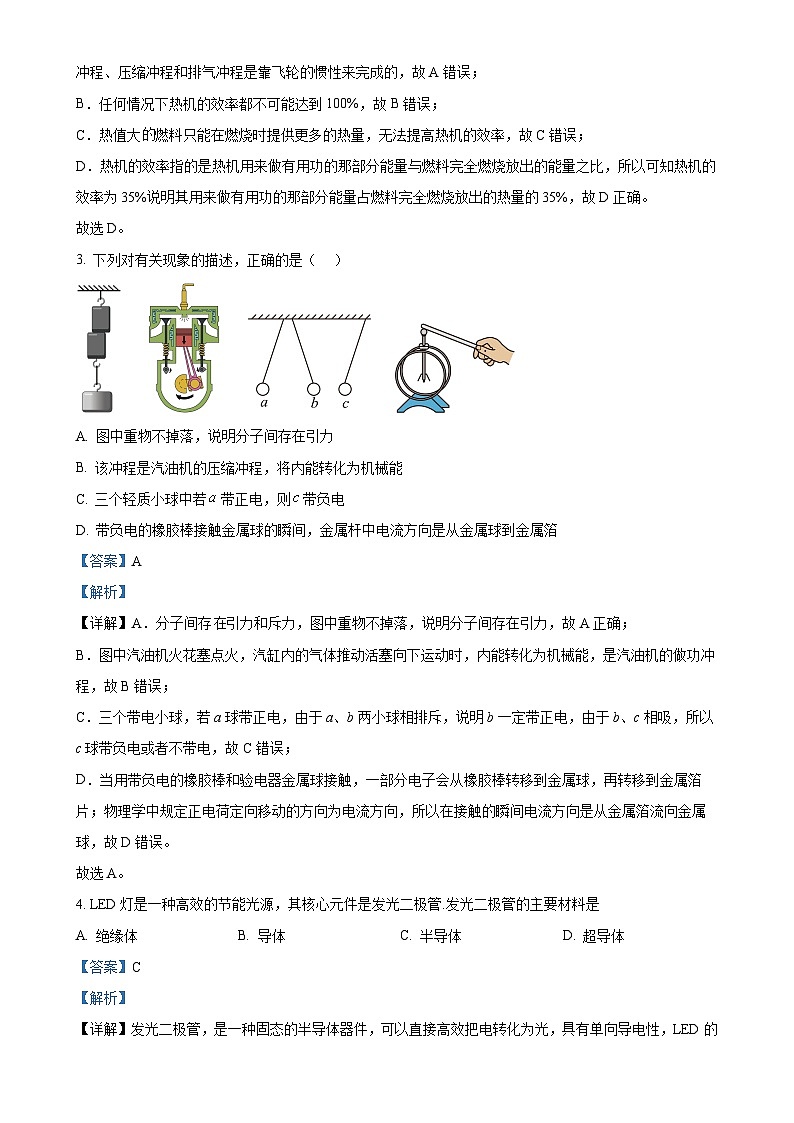

2. 热机的广泛使用已成为一个国家工业化程度的标志，人类的现代生活已越来越离不开各种热机，热机从根本上改变着我们的世界。下列相关说法正确的是（ ）
A. 在四冲程汽油机工作的过程中，吸气、做功、排气这三个冲程是依靠飞轮惯性来完成的
B. 汽车排放的尾气，是城市环境污染的重要来源，目前有些新型燃料汽车实现了“零排放”，它们的热机效率达到了100%
C. 使用热值大的燃料可提高热机效率
D. 某热机的效率为35%，说明其用来做有用功的那部分能量占燃料完全燃烧放出的热量的35%
【答案】D
【解析】
【详解】A．四冲程汽油机工作的过程中，做功冲程是靠汽油机内高温高压气体对飞轮做功完成的，吸气冲程、压缩冲程和排气冲程是靠飞轮的惯性来完成的，故A错误；
B．任何情况下热机的效率都不可能达到100%，故B错误；
C．热值大燃料只能在燃烧时提供更多的热量，无法提高热机的效率，故C错误；
D．热机的效率指的是热机用来做有用功的那部分能量与燃料完全燃烧放出的能量之比，所以可知热机的效率为35%说明其用来做有用功的那部分能量占燃料完全燃烧放出的热量的35%，故D正确。
故选D。
3. 下列对有关现象的描述，正确的是（ ）
A. 图中重物不掉落，说明分子间存在引力
B. 该冲程是汽油机的压缩冲程，将内能转化为机械能
C. 三个轻质小球中若带正电，则带负电
D. 带负电的橡胶棒接触金属球的瞬间，金属杆中电流方向是从金属球到金属箔
【答案】A
【解析】
【详解】A．分子间存引力和斥力，图中重物不掉落，说明分子间存在引力，故A正确；
B．图中汽油机火花塞点火，汽缸内的气体推动活塞向下运动时，内能转化为机械能，是汽油机的做功冲程，故B错误；
C．三个带电小球，若a球带正电，由于a、b两小球相排斥，说明b一定带正电，由于b、c相吸，所以c球带负电或者不带电，故C错误；
D．当用带负电的橡胶棒和验电器金属球接触，一部分电子会从橡胶棒转移到金属球，再转移到金属箔片；物理学中规定正电荷定向移动的方向为电流方向，所以在接触的瞬间电流方向是从金属箔流向金属球，故D错误。
故选A。
4. LED灯是一种高效的节能光源，其核心元件是发光二极管.发光二极管的主要材料是
A. 绝缘体B. 导体C. 半导体D. 超导体
【答案】C
【解析】
【详解】发光二极管，是一种固态的半导体器件，可以直接高效把电转化为光，具有单向导电性，LED的心脏是一个半导体的晶片，晶片由半导体材料制作而成，两端分别附在一个支架上，一端是负极，另一端连接电源的正极．对照各选项，C符合题意，选填C．

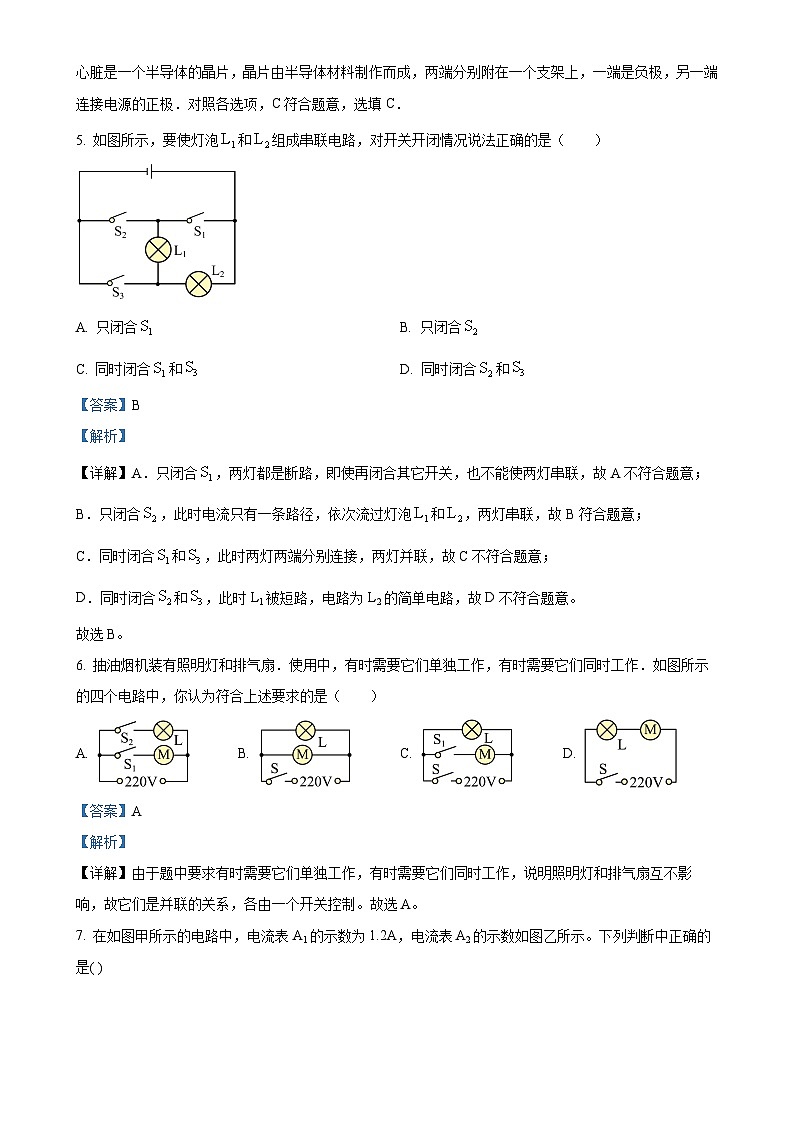

5. 如图所示，要使灯泡和组成串联电路，对开关开闭情况说法正确的是（ ）
A. 只闭合B. 只闭合
C. 同时闭合和D. 同时闭合和
【答案】B
【解析】
【详解】A．只闭合，两灯都是断路，即使再闭合其它开关，也不能使两灯串联，故A不符合题意；
B．只闭合，此时电流只有一条路径，依次流过灯泡和，两灯串联，故B符合题意；
C．同时闭合和，此时两灯两端分别连接，两灯并联，故C不符合题意；
D．同时闭合和，此时L1被短路，电路为L2的简单电路，故D不符合题意。
故选B。
6. 抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】由于题中要求有时需要它们单独工作，有时需要它们同时工作，说明照明灯和排气扇互不影响，故它们是并联的关系，各由一个开关控制。故选A。
7. 在如图甲所示的电路中，电流表A1的示数为1.2A，电流表A2的示数如图乙所示。下列判断中正确的是( )

A. 通过L1的电流为0.7AB. 通过L1的电流为1.2A
C. 通过L2的电流为1.2AD. 通过L2的电流为2.5A
【答案】A
【解析】
【详解】由图可知，灯泡L1L2并联，电流表A1测量总电流，电流表A2测量L2总电流，电流表A1的示数为1.2A，则电流表A2的示数小于1.2A，根据乙图指针位置，可知此时电流表A2所接的量程为0~0.6A，此时电流A2示数为0.5A，即通过灯泡L2电流为0.5A，通过灯泡L1的电流为
故选A。
8. 如图所示的电路中，闭合开关S后，能用电压表正确测量小灯泡两端电压的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．此电路中灯泡L1与L2并联，电压表也与它们并联连接，由于并联电路各支路两端的电压相等，因此可以认为电压表测量灯泡L1两端的电压，故A符合题意；
B．此电路图中灯泡L1与L2是串联连接的，开关闭合后，电压表与灯泡L2并联，测量的是灯泡L2两端的电压，故B不符合题意；
C．此时灯泡L1与L2是串联连接的，开关闭合后，电压表与灯泡L2并联，测量的是灯泡L2两端的电压，故C不符合题意；
D．开关闭合后，灯泡L1与L2是串联连接的，电压表与灯泡L2并联，测量的是灯泡L2两端的电压，故D不符合题意。
故选A。
9. 如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（ ）
A. 灯L1开路B. 灯L1短路C. 灯L2开路D. 灯L2短路
【答案】C
【解析】
【分析】
【详解】A．若L1开路，只有L2发光，电流表、电压表都有示数，故A不符合题意；
B．若灯L1短路，L2也同时被短路，两灯都不发光，两电表也都无示数，故B不符合题意；
C．若L2开路，灯L1发光，电流表无示数，电压表有示数，故C符合题意；
D．若L2短路，灯L1也同时被短路，两灯都不发光，故D不符合题意。
故选C。
10. 如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（ ）
A. UAB＞UBC IAB＝IBC
B. UAB＜UBC IAB＝IBC
C. UAB＞UBC IAB＜IBC
D. UAB＝UBC IAB＜IBC
【答案】A
【解析】
【详解】将它们串联后连入电路中，根据串联电路电流处处相等的特点，得：；
如图，AB和BC是由同种材料制成的长度相同，AB段细，而BC段粗，所以，根据，得：，即串联电路中电阻越大，分得电压越高．故A符合题意．
11. 如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是( )
A. L1变亮，L2不变
B. L1不变，L2变亮
C. L1变暗，L2不变
D. L1不变，L2变暗
【答案】C
【解析】
【详解】由第一张电路图可知，灯泡与滑动变阻器串联，滑动变阻器的滑片P向右移动时，接入电路中电阻丝的长度增加，其阻值增大，电路中的电流将变小，所以小灯泡L1将变暗。由第二张电路图可知，灯泡与滑动变阻器并联，滑动变阻器滑片位置的变化对灯泡没有影响，故L2的亮度不变。故C正确，ABD错误。
故选C。
12. 由欧姆定律公式变形得，对此，下列说法中正确的是 （ ）
A. 加在导体两端的电压越大，则导体的电阻越大
B. 通过导体的电流越大，则导体的电阻越小
C. 当导体两端的电压为零时，导体的电阻也为零
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
【答案】D
【解析】
【详解】导体的电阻是导体本身的一种特性，跟导体两端的电压和通过导体的电流无关，故ABC错误，D正确。
故选D。
13. 如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则（ ）
A. 甲、乙均接入电流表B. 甲接入电流表，乙接入电压表
C. 甲、乙均接入电压表D. 甲接入电压表，乙接入电流表
【答案】B
【解析】
【详解】若甲为电流表、乙为电流表，会造成电源短路；若甲乙都为电压表，则L2不发光；若甲为电压表，乙为电流表，则灯泡L2被短路，只有L1发光；若甲为电流表，乙为电压表，两灯都发光。故B符合题意，ACD不符合题意。
故选B。
14. 如图所示，闭合开关S时灯泡L恰能正常发光，若再闭合开关S1，则（ ）
A 灯泡变亮，电流表示数不变
B. 灯泡变暗，电流表示数不变
C. 灯泡亮度不变，电流表示数增大
D. 灯泡亮度不变，电流表示数减小
【答案】C
【解析】
【详解】由电路图可知，闭合开关S，只有灯泡接在电源两端，两开关都闭合时，电阻与灯泡并联，电流表测干路电流；闭合开关S后，再闭合开关S1，电阻与灯泡并联，灯泡两端电压不变，通过灯泡的电流不变，灯泡实际功率不变，灯泡亮度不变，两开关都闭合后，电流表测干路电流，电流表示数变大，故ABD错误，C正确。
故选C。
15. 如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（ ）
A. 电压表的示数减小
B. 电压表示数与电流表示数的比值不变
C. 当滑片移到中点时，电压表示数为2 V
D. 当滑片移到a端时，电流表示数为0.2 A
【答案】B
【解析】
【分析】
【详解】A．当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故A错误；
B．因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，由于定值电阻的阻值不变，所以根据欧姆定律可知，电压表示数与电流表示数的比值不变，故B正确；
C．当滑片移到中点时，变阻器接入电路的电阻为最大阻值的一半，因串联电路中总电阻等于各分电阻之和，则电路中的电流
I′== =0.3A
电压表的示数
U=I′R=0.3A×10Ω=3V
故C错误；
D．当滑片移到a端时，滑动变阻器接入电路中的阻值为零，此时电流表示数
I==＝0.6A
故D错误。
故选B。
二、多项选择题（每小题3分，共6分，每小题有两个或三个正确选项，选项全部正确的得3分，不全但正确的得2分，有错误选项不得分）
16. 如图所示电路，闭合开关，正确的是（ ）
A. 灯泡L1和L2是并联
B. 电流表甲测通过灯泡L1的电流
C. 电流表甲测通过灯泡L2的电流
D. 电流表乙测灯泡L1和L2的总电流
【答案】ACD
【解析】
【详解】A．L1与L2并列连接，互不影响，所以是并联的，故A正确；
BC．断开电流表甲，L2不工作，说明电流表甲与L2串联，测量通过L2的电流，故B错误，C正确；
D．电流表乙在干路上，所以测灯泡L1和L2的总电流，故D正确；
故选ACD。
17. 甲图是反应身体柔韧水平的“坐位体前屈测量仪”，乙图是其内部电路图（电源电压恒定），两个身形接近但柔韧性差异较大的同学先后推动挡板进行测量，“显示器”示数的大小能够反映柔韧水平的高低。下列与测量仪有关的说法正确的是（ ）
A. “显示器”是电流表
B. 柔韧性好的同学测量时，电阻丝接入电路中的电阻更大
C. 柔韧性差的同学测量时，电路中的电流较小
D. 电阻R在电路中会消耗电能，为了节约电能，可以将R去掉
【答案】AC
【解析】
【详解】A．由图乙知道，显示器串联在电路中，因此显示器应为电流表，故A正确；
B．由图乙知道，柔韧性好的同学测量时，滑片更加靠近电阻丝的左端，电阻丝接入电路的长度更短，因此电阻丝接入电路中的电阻更小，故B错误；
C．由图乙知道，柔韧性差的同学测量时，滑片更加靠近电阻丝的右端，电阻丝接入电路的电阻较大，由串联电路的电阻特点知道，此时电路中的总电阻较大，由欧姆定律知道，电路中的电流较小，故C正确；
D．由图乙知道，若去掉R，当滑片移到最左端时，电阻丝接入电路的电阻为零，会引起电源短路，因此，为了保护电路，不能将R去掉，故D错误。
故选AC。
三、填空题（每空1分，共8分）
18. 小刚双手对搓后感觉手上发热，这是通过_____的方式改变手的内能，当他向手心哈气时也感觉手上发热，这是通过_____的方式改变手的内能。
【答案】 ①. 做功 ②. 热传递
【解析】
【详解】[1]小刚双手对搓后感觉手上发热，该过程中克服摩擦做功，机械能转化为内能，是做功的方式改变手的内能；
[2]当他向手心哈气时也感觉手上发热，内能发生了转移，这是通过热传递的方式改变手的内能。
19. 一定值电阻两端电压为3V时，通过的电流为0.2A，则该定值电阻的阻值为_____Ω，当两端电压为0时，该定值电阻的阻值为_____Ω．
【答案】 ①. 15 ②. 15
【解析】
【分析】涉及的知识点有：（1）根据欧姆定律求出电阻；
（2）电阻是导体的一种属性，大小和导体的材料、长度、横截面积有关，和导体两端的电压无关．
【详解】根据题意知道，定值电阻两端电压是：U=3V时，通过的电流是：I=0.2A，由I＝知道，定值电阻的电阻是：R＝＝15Ω；由于电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当定值电阻两端电压为0时，其阻值仍是15Ω．
20. 给你一只标有“10Ω0.3A”的定值电阻和一只标有“30Ω0.6A”的滑动变阻器，在保证电路元件安全的前提下，若串联接入电路，它们两端允许加的最大电压分别为______V和______V。
【答案】 ①. 3 ②. 9
【解析】
【详解】[1][2]两电阻串联接入电路中，允许通过的最大电流为0.3A，则定值电阻两端电压为
滑动变阻器两端电压为
21. 在某一温度下，分别测得电路元件和中的电流与其两端电压的关系如图所示。元件的电阻值_____（选填“大于”“小于”或“等于”）元件的电阻值。将元件和并联在总电压为的电路中，电路总电流为_____。
【答案】 ①. 小于 ②. 0.9
【解析】
【详解】[1]由图可知，元件的电阻值
元件的电阻值
所以元件的电阻值小于元件的电阻值。
[2]将元件和并联在总电压为的电路中，由图像可知，电路总电流为
四、实验与探究题（22题6分、23题6分、24题6分、25题6分、26题7分，共31分）
22. 小明进行电学的学习，对电学知识产生了浓厚的兴趣，自制了一些电学器具加强对知识的理解。
（1）如图1是一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一片镁片和一片碳片，当往杯中倒入温度较高的盐水，使镁片和碳片都浸入盐水中时，小车就能缓缓前进。当盐水的温度为时，拆下与电动机相连的导线，换接电压表，连接完好，如图2所示，此时插入镁片和碳片的盐水杯相当于电路中的_____（选填“用电器”或“电源”），其正极是_____（选填“镁片”或“碳片”）；
（2）如图3所示，小明制作一个“神奇的圆筒”，其筒壁由玻璃制成。用手托起筒底，拿毛皮摩擦过的橡胶棒接触筒盖，筒内的轻质小球被吸起。碰到筒盖后会迅速下落，碰到筒底后又被吸起。如此反复撞击筒盖与筒底，发出“啪啪”声。筒盖和筒底应该由_____（选填“导体”或“绝缘体”）材料制成；带电的橡胶棒接触筒盖后，筒盖带_____电，轻质小球因为_____而被吸起，轻质小球与筒盖接触后，因为_____而下落。
【答案】（1） ①. 电源 ②. 碳片
（2） ①. 导体 ②. 负 ③. 带电体吸引轻小物体 ④. 同种电荷相互排斥
【解析】
【小问1详解】
[1]使镁片和碳片都浸入盐水中时，小车就能缓缓前进。这说明盐水杯在此时起到了提供电能的作用，因此它相当于电路中的电源。
[2]图2中，碳片与电压表的正接线柱相连，说明碳片是电源的正极。
【小问2详解】
[1][2][3][4]当带电的橡胶棒接触筒盖后，筒内的轻质小球被吸起，说明筒盖带有电荷，即能够导电，因此桶盖是由导体材料制成，且会带上与橡胶棒相同的电荷(即负电)。由于带电物体具有吸引轻小物体的性质，所以轻质小球会被吸起；然后，当轻质小球与筒盖接触后，由于电荷的转移，小球会带上与筒盖相同的电荷(即负电)。此时，小球与筒盖之间会相互排斥，因此小球会下落，碰到筒底后又被吸起，说明筒底也能够导电，因此也是由导体材料制成。
23. 在探究“比较不同物质吸热能力”的实验中，实验装置如图所示。
（1）实验中，向两烧杯中倒入______相同的a和b两种液体，用相同的酒精灯分别给两种液体加热，两种液体吸收热量的多少是通过比较______实现的；
（2）在两种液体都不沸腾的情况下，小明认为要使a和b升高相同的温度然后进行比较；小红认为要加热相同的时间然后进行比较。你认为可行的是______（选填“小明”“小红”或“都可行”）；
（3）下表是某同学实验时记录的数据。
①加热，a吸收的热量______（选填“大于”“等于”或“小于”）b吸收的热量；
②分析实验数据可知，吸热能力更强的是______（选填“a”或“b”）；
③实验后，同学们交流后对图甲、乙的装置进行了改进，将分别装有甲、乙液体的试管放在同一个烧杯中用水加热，如图丙所示，这样做的好处是______。
【答案】（1） ①. 质量 ②. 加热时间
（2）都可行 （3） ①. 等于 ②. a ③. 使相同的时间内物质吸收的热量相同，同时使物质受热均匀
【解析】
【小问1详解】
[1]根据控制变量法，实验中要控制a和b两种液体的质量相同。
[2]用相同的酒精灯分别给两种液体加热，根据转换法，可以用加热时间比较两种液体吸收热量的多少。
【小问2详解】
使a和b升高相同的温度，加热时间长的吸收热量多，吸热能力强；加热相同的时间，液体吸收的热量相等，温度变化小的吸热能力强，所以，两种方案都可行。
【小问3详解】
[1]加热6min，两个酒精灯放出的热量相等，放出的热量被液体吸收，a吸收的热量等于b吸收的热量。
[2]由表中数据可知，加热相同时间，两种液体吸收相等热量时，a液体温度变化较小，所以吸热能力更强的是a。
[3]将分别装有甲、乙液体的试管放在同一个烧杯中用水加热，如图丙所示，此时两种液体采用同一热源进行加热，这样做的好处是可以使两种液体在相同时间内吸收相等的热量， 测得的数据更准确，同时使物质受热均匀。
24. 在“探究串联电路中电流、电压的特点”时，设计实验如下。探究一：串联电路中电流的特点。探究二：串联电路中电压的特点。
（1）如图甲所示，连接电路时，开关应该______，这样做的目的是防止连接电路时因电路发生______（选填“短路”或“断路”）而导致电流过大烧坏电流表；
（2）实验数据记录如表，分析数据可得出串联电路中电流的规律是：______（写出表达式）；
（3）如图乙所示，用电压表正确测量灯泡两端的电压之后，______（选填“能”或“不能”）只将A点的导线接到点测两端的电压，理由是______；
（4）为了验证结论的普遍性，小王采用了更换不同规格的灯泡继续实验的方法进行验证，还可以采用的方法是______。
【答案】（1） ①. 断开 ②. 短路
（2）
（3） ①. 不能 ②. 电压表的正负接线柱接反了
（4）更换不同的电源
【解析】
【小问1详解】
[1][2]连接电路时，开关应该断开，这样做的目的是防止连接电路时因电路发生短路而导致电流过大烧坏电流表，起到保护电路的作用。
【小问2详解】
分析表格数据可知，串联电路中电流处处相等，即。
【小问3详解】
如图乙所示，用电压表正确测量灯泡两端的电压之后，不能只将A点的导线接到点测两端的电压，因为这样会导致电压表的正负接线柱接反。
【小问4详解】
为了验证结论的普遍性，可以更换不同规格的灯泡多次实验，也可以更换不同的电源多次实验。
25. 当前我国标准化考试中，计算机只能识读2B铅笔笔迹，笔迹过浓或过淡都会造成计算机识读的失败或错误。某一兴趣小组的同学想要探究铅笔芯的电阻与其软硬度的关系，如图所示，用导线将电池组、开关、小灯泡、电流表和软硬度不同的铅笔芯（6B，2B，HB，6H）各一根（主要材料是石墨），连成通路。闭合开关后，小灯泡发光。请完成下列问题：
（1）当金属夹从铅笔芯上的B点沿铅笔芯向右移动的过程中，观察到小灯泡亮度逐渐变暗。铅笔芯接入电路的电阻逐渐______（选填“增大”或“减小”）；
（2）为了探究铅笔芯的电阻与其软硬度的关系，在电压一定时，还要控制铅笔芯的______和______相同，将不同硬度的铅笔芯（6B、2B、HB、6H）分别接入A、B之间，通过______来比较导体的电阻大小，从而得出结论；
（3）当金属夹沿铅笔芯向右移动到点时，已观察不到小灯泡发光，此时电流表示数如图乙所示，则电路中的电流______，用酒精灯加热铅笔芯，发现小灯泡逐渐变亮。则说明铅笔芯的电阻还与______有关。
【答案】（1）增大 （2） ①. 长度 ②. 横截面积 ③. 电流表示数（或者灯泡亮暗）
（3） ①. 0.16 ②. 温度
【解析】
【小问1详解】
当金属夹从铅笔芯上的B点沿铅笔芯向右移动的过程中，小灯泡亮度逐渐变暗，通过灯泡的电流变小了，说明铅笔芯接入电路的电阻逐渐增大。
【小问2详解】
[1][2][3]由于电阻大小与导体的长度、横截面积和材料有关，所以为了探究铅笔芯的电阻与其软硬度的关系，在电压一定时，还要控制铅笔芯的长度和横截面积相同，将不同硬度的铅笔芯分别接入A、B之间，通过电流表示数来比较导体的电阻大小，电流表示数越大，说明电阻越小，这种方法叫转换法。
【小问3详解】
[1][2]如图乙所示，电流表用的小量程，分度值为0.02A，示数为0.16A，则电路中的电流0.16A，用酒精灯加热铅笔芯，铅笔芯的温度升高，小灯泡逐渐变亮，通过灯泡的电流变大，说明铅笔芯电阻变小。说明铅笔芯的电阻还与温度有关。
26. 小华同学为了探究“电流与电阻的关系”，设计了如图甲所示的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为的电源，电流表、电压表各一只，一个开关，阻值分别为的定值电阻各一个，滑动变阻器上标有”字样，导线若干。
（1）请你用笔画线代替导线，将图乙中的实物连接完整。
（2）在连接实验电路时，小华应将开关断开。闭合开关前，应将滑动变阻器滑片滑到最_____（选填“左”或“右”）端。
（3）小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是_____。
（4）故障排除后，小华先把的电阻接入电路，移动滑动变阻器滑片，使电压表示数为。读出电流表示数后断开开关，她直接拆下的电阻，改换成阻值为的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是_____，接下来他调节清片，让电压表的示数再次为，记录电流表的示数，此时滑动变阻器接入的阻值_____（选填“大于”“小于”或“等于”）第一次滑动变阻器接入的阻值。
（5）小华解决了上述问题后，完成了实验。利用收集到的多组数据，作出了如图丁所示的电流随电阻变化的关系图像。分析图像得出了电流与电阻的关系是_____。
【答案】（1） （2）右
（3）短路
（4） ①. 2.4 ②. 大于
（5）导体两端电压一定时，通过导体的电流和电阻成反比
【解析】
【小问1详解】
由图甲所示电路图可知，定值电阻R与滑动变阻器串联，电压表与定值电阻并联，电流表串联在电路中，且电压表选择小量程，滑动变阻器一上一下接入电路，如图所示：
【小问2详解】
在连接实验电路时，小华应将开关断开。闭合开关前，应将滑动变阻器滑片滑到阻值最大处，即最右端。
【小问3详解】
小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，说明电路正常，且变阻器能改变电路的电流，电压表示数为零，则发生这种故障的原因可能是与电压表并联的电阻短路。
【小问4详解】
[1]闭合开关，电压表示数如图丙所示，选择的是小量程，分度值为0.1V，其示数是2.4。
[2]探究“电流与电阻的关系”要控制电压一定，本实验要控制电阻两端的电压为2V，接下来他调节滑片，让电压表的示数再次为，记录电流表的示数，根据串联电阻的分压特点可知，应减小定值电阻两端的电压，增大滑动变阻器两端的电压，滑动变阻器接入的阻值要变大，故应大于第一次滑动变阻器接入的阻值。
【小问5详解】
分析图像得出
所以电流与电阻的关系是导体两端电压一定时，通过导体的电流和电阻成反比。
五、综合与运用题（27题5分、28题5分、29题8分、30题7分，共25分）
27. 阅读短文，回答问题。
油电混合动力汽车
如图甲所示，国产某品牌油电混合动力汽车，其工作原理如图乙所示。沿水平公路匀速行驶的过程中，燃烧燃油，发动机和驱动电机同时共同为汽车提供动力，其中的能量来自于燃油燃烧；而发动机内燃油燃烧放出的热量部分用于驱动汽车行驶和对蓄电池充电。当普通汽车刹车时动能全部用于克服与地面的摩擦力做功，而该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电。
（1）如图丙中的为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，需要满足以上需求，将旋钮变阻器接入电路分别接入_____（选填“O”“E”或“F”）；
（2）如图丁是该车自动测定汽车油箱内油面高度的装置原理图，油量表实质是_____表改装而成的，定值电阻起到______的作用，蓄电池充电时的能量转化是_____。
【答案】（1）E O （2） ①. 电流 ②. 保护电路 ③. 电能转化为化学能
【解析】
【小问1详解】
驾驶员踩下“油门”时，滑片向下移动，电路中变阻器阻值减小，即滑动变阻器连入电路的有效长度减小，所以应将M与E相连，O与N相连。
【小问2详解】
[1]由图可知，油量表串联在电路中，所以是由电流表改装而成的。
[2]当滑片移至最下端时，滑动变阻器连入电路的阻值为0，若电路中没有定值电阻，会导致电源短路，所以定值电阻的作用是保护电路。
[3]蓄电池充电时，消耗电能，相当于用电器，将电能转化为化学能储存在电池中。
28. 提到“测谎仪”，同学们认为很“神秘”，其实用物理知识可帮助我们揭开其“神秘”的面纱。据测谎专家介绍，测谎技术从三个方面测定一个人的生理变化，即脉搏、呼吸和皮肤电阻（简称皮电）的变化来判断是否说谎。因为皮电最敏感，是测谎技术的主要依据。请分析：
（1）把人的手接在测谎仪的电路中，会发现测谎仪的显示屏显示出有电流，为什么？
（2）人说谎时，为什么测谎仪的显示屏显示出通过人体皮肤的电流（皮电）发生变化？
【答案】（1）见解析 （2）见解析
【解析】
【小问1详解】
因为人体是导体，将手放上去连接后组成了一个基本的通路，所以会显示电流。
小问2详解】
根据欧姆定律，说谎时，人体的皮肤电阻会发生变化，在电路电压一定时，通过人体的电流也会发生变化，在测谎仪的显示屏上呈现出来。
29. 某家庭用的燃气热水器，将20kg的水从10℃加热到60℃，完全燃烧了0.21m3的煤气。已知煤气的热值为。试求：
（1）煤气完全燃烧放出的热量多少？
（2）水吸收的热量是多少？
（3）该热水器烧水的效率是多少？
【答案】（1）
（2）
（3）50%
【解析】
【小问1详解】
煤气完全燃烧放出的热量
【小问2详解】
水吸收的热量
【小问3详解】
该热水器烧水的效率
30. 如图所示，定值电阻R1=20Ω，电源电压保持不变。当开关S闭合、S2断开时，电流表示数为0.3A；当开关S1、S2均闭合时，电流表示数为0.5A。请解答如下问题
（1）请根据图所示的实物电路画出电路图；
（2）开关S1、S2均闭合时，通过定值电阻R2的电流；
（3）定值电阻R2的阻值。
【答案】（1）；（2）0.2A；（3）30Ω
【解析】
【详解】（1）由图可知，两个电阻并联，开关S1在干路中，开关S2和电阻R2在一条支路，电流表在干路中，如图所示：
（2）当开关S闭合、S2断开时，电流表测量通过R1电流，当开关S1、S2均闭合时，电流表测量干路中的电流，R1两端的电压不变，由欧姆定律可知通过R1的电流不变，由并联电路电流的规律得到通过定值电阻R2的电流
（3）当开关S闭合、S2断开时，电流表测量通过R1的电流，电源电压
定值电阻R2的阻值
加热时间/min
0
1
2
3
4
5
6
a的温度/℃
20
24
28
32
36
40
44
b的温度/℃
20
26
32
38
44
50
56
实验序号
1
0.18
0.18
0.18
2
0.32
0.32
0.32
3
0.50
0.50
0.50
