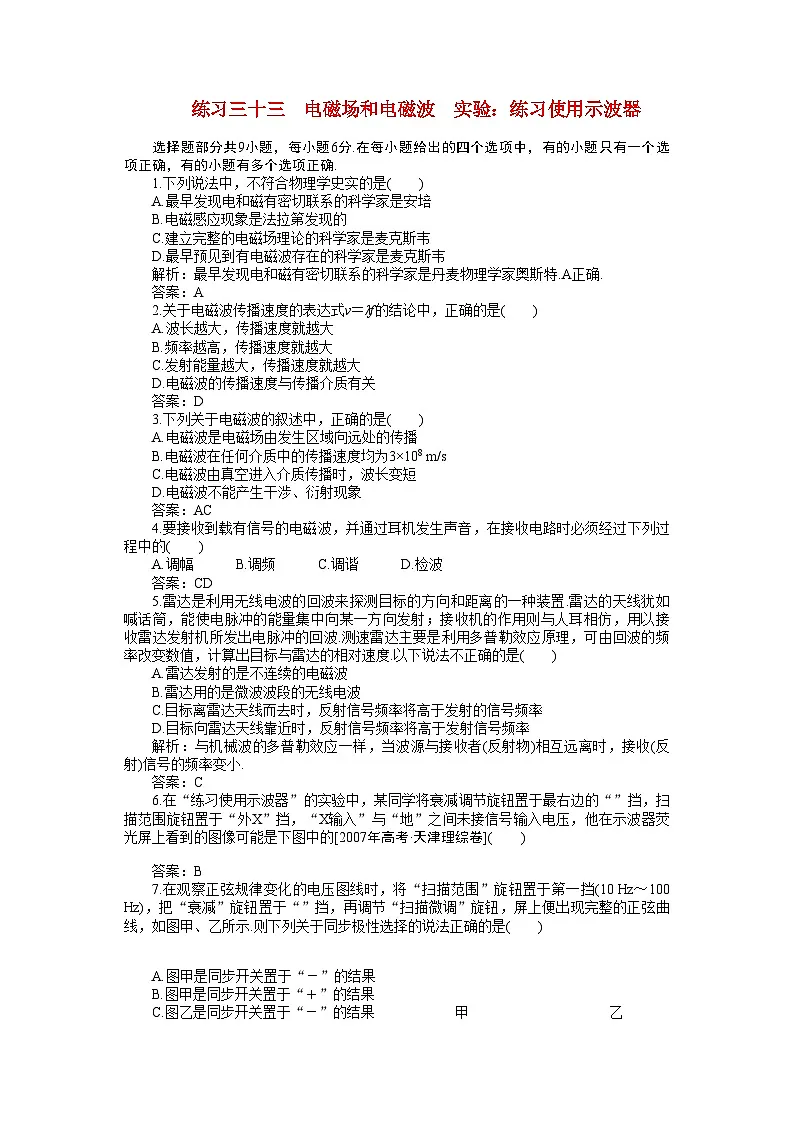

2022年高考物理一轮复习电磁场和电磁波实验练习及解析

这是一份2022年高考物理一轮复习电磁场和电磁波实验练习及解析，共3页。
选择题部分共9小题，每小题6分.在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.
1.下列说法中，不符合物理学史实的是( )
A.最早发现电和磁有密切联系的科学家是安培
B.电磁感应现象是法拉第发现的
C.建立完整的电磁场理论的科学家是麦克斯韦
D.最早预见到有电磁波存在的科学家是麦克斯韦
解析：最早发现电和磁有密切联系的科学家是丹麦物理学家奥斯特.A正确.
答案：A
2.关于电磁波传播速度的表达式v＝λf的结论中，正确的是( )
A.波长越大，传播速度就越大
B.频率越高，传播速度就越大
C.发射能量越大，传播速度就越大
D.电磁波的传播速度与传播介质有关
答案：D
3.下列关于电磁波的叙述中，正确的是( )
A.电磁波是电磁场由发生区域向远处的传播
B.电磁波在任何介质中的传播速度均为3×108 m/s
C.电磁波由真空进入介质传播时，波长变短
D.电磁波不能产生干涉、衍射现象
答案：AC
4.要接收到载有信号的电磁波，并通过耳机发生声音，在接收电路时必须经过下列过程中的( )
A.调幅 B.调频 C.调谐 D.检波
答案：CD
5.雷达是利用无线电波的回波来探测目标的方向和距离的一种装置.雷达的天线犹如喊话筒，能使电脉冲的能量集中向某一方向发射；接收机的作用则与人耳相仿，用以接收雷达发射机所发出电脉冲的回波.测速雷达主要是利用多普勒效应原理，可由回波的频率改变数值，计算出目标与雷达的相对速度.以下说法不正确的是( )
A.雷达发射的是不连续的电磁波
B.雷达用的是微波波段的无线电波
C.目标离雷达天线而去时，反射信号频率将高于发射的信号频率
D.目标向雷达天线靠近时，反射信号频率将高于发射信号频率
解析：与机械波的多普勒效应一样，当波源与接收者(反射物)相互远离时，接收(反射)信号的频率变小.
答案：C
6.在“练习使用示波器”的实验中，某同学将衰减调节旋钮置于最右边的“”挡，扫描范围旋钮置于“外X”挡，“X输入”与“地”之间未接信号输入电压，他在示波器荧光屏上看到的图像可能是下图中的[2007年高考·天津理综卷]( )
答案：B
7.在观察正弦规律变化的电压图线时，将“扫描范围”旋钮置于第一挡(10 Hz～100 Hz)，把“衰减”旋钮置于“”挡，再调节“扫描微调”旋钮，屏上便出现完整的正弦曲线，如图甲、乙所示.则下列关于同步极性选择的说法正确的是( )

A.图甲是同步开关置于“－”的结果
B.图甲是同步开关置于“＋”的结果
C.图乙是同步开关置于“－”的结果 甲 乙
D.图乙是同步开关置于“＋”的结果
答案：BC
8.有两部手机A和B，A的号码为12345678900，B的号码为12345678901.当用手机A(或B)拨打B(或A)的号码时，既能听到手机B(或A)的叫声，又能看到B(或A)的显示屏上显示出A(或B)的号码.现将手机A放到一个透明的玻璃罩内，并将其内部抽成真空，再用手机B拨打号码12345678900，则下列说法正确的是( )
A.既能听到A的叫声，又能看到A的显示屏上显示出12345678901
B.能听到A的叫声，但不能看到A的显示屏上显示出12345678901
C.不能听到A的叫声，但能看到A的显示屏上显示出12345678901
D.既不能听到A的叫声，也不能看到A的显示屏显示出号码
解析：A能接收呼叫信号，故显示屏显示12345678901，但由于处在真空中，故喇叭不能形成声波.
答案：C
9.德国《世界报》曾报道个别西方国家正在研制电磁脉冲武器即电磁炸弹.若一枚原始脉冲功率为10千兆瓦、频率为5 kHz的电磁炸弹在不到100 m的高空爆炸，它将使方圆400 km2～500 km2范围内的电场强度达到每米数千伏，使得电网设备、通信设施和计算机的硬盘和软盘均遭到破坏.电磁炸弹有如此强大的破坏力的主要原因是( )
A.电磁脉冲引起的电磁感应现象
B.电磁脉冲产生的动能
C.电磁脉冲产生的高温
D.电磁脉冲产生的强光
解析：导体接收电磁波就是电磁感应的过程.
答案：A
非选择题部分共3小题，共46分.
10.(15分)示波器的“Y输入”端内阻很大，用它测量电压对被测电路的影响很小.图示为示波器测电压的示意图，假设各旋钮经调节后，示波器显示屏上纵坐标为0.50伏/格，横坐标借助标准信号源将它校准为1毫秒/格，则图中被测正弦式交变电流的电压最大值为 V，频率为 Hz.
假设将衰减旋钮从“100”调至“1000”，则显示屏上波形纵向将 为原来的eq \f(1,10)，横向将 (填“变大”、“不变”或“变小”)，这时可通过调节 旋钮使波形纵向适当恢复.
答案：1.5 250 变小 不变 Y增益
11.(17分)在“练习使用示波器”的实验中：
(1)为了观察亮斑在竖直方向上的偏移，应该将扫描范围旋钮置于“外X”挡，使亮斑位于屏的 ，然后，应把“DC－AC”开关置于“ ”位置，以备给示波器输入一个直流电压.
(2)为给示波器输入一个Y方向的直流电压(要求从零电压开始逐渐增加)，请将如图甲所示的器材与示波器连成正确的是电路.
(3)调节变阻器改变输入电压，可以看到亮斑向上的偏移随之改变，电压越高，向上的偏移越 ；调换电池正负极，改变输入电压，可以看到亮斑向 偏移.

解析：(1)扫描范围旋钮置于“外X”时，机内不提供x方向的扫描电压，故亮斑仅出现在屏的中心；然后，应把“DC－AC”开关置于直流“DC”位置，以备给示波器输入一个直流电压.
(2)因输入电压要从零开始逐渐增加，所以示波器应接在分压电路上，所以实验时仪器连接应如图乙所示.
(3)若再加大Y向电压，则亮斑会加大其在竖直方向的位移，即电压越高，向上的偏移越大；调换电池正、负极后，亮斑向下偏移.
答案：(1)中央位置，DC (2)如图所示 (3)大，下
12.(14分)某雷达站正在跟踪一架向雷达站飞来的飞机，在某一时刻从雷达站发出无线电波到接收到飞机反射的无线电波历时t1＝2.00×10－4 s；经Δt＝10 s后，从雷达站发出无线电波到接收到飞机反射的无线电波历时t2＝1.86×10－4 s.求该飞机的速度大小.
解析：设飞机在某一时刻距离雷达的位移为s1，则：
s1＝eq \f(ct1,2)＝3.00×104 m
设飞机在10 s后距离雷达的位移为s2，则：
s2＝eq \f(ct2,2)＝2.79×104 m
飞机的速度v＝eq \f(s1－s2,Δt)＝210 m/s.
答案：210 m/s
