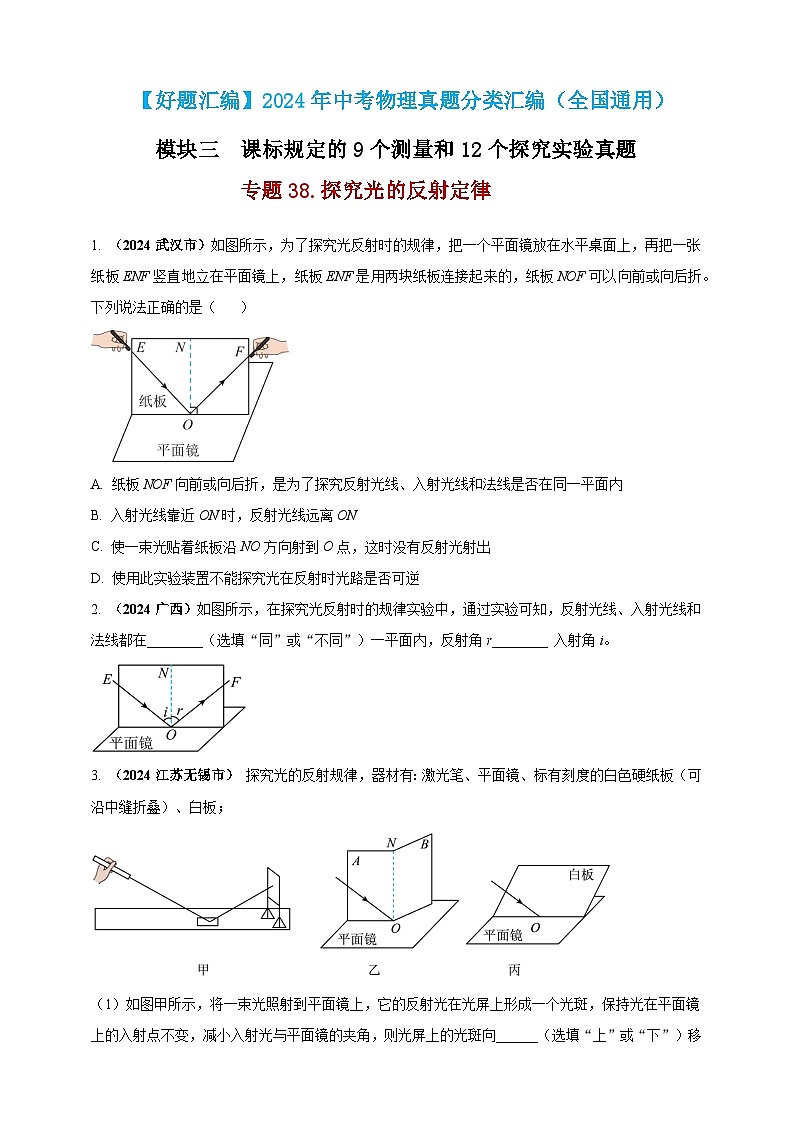

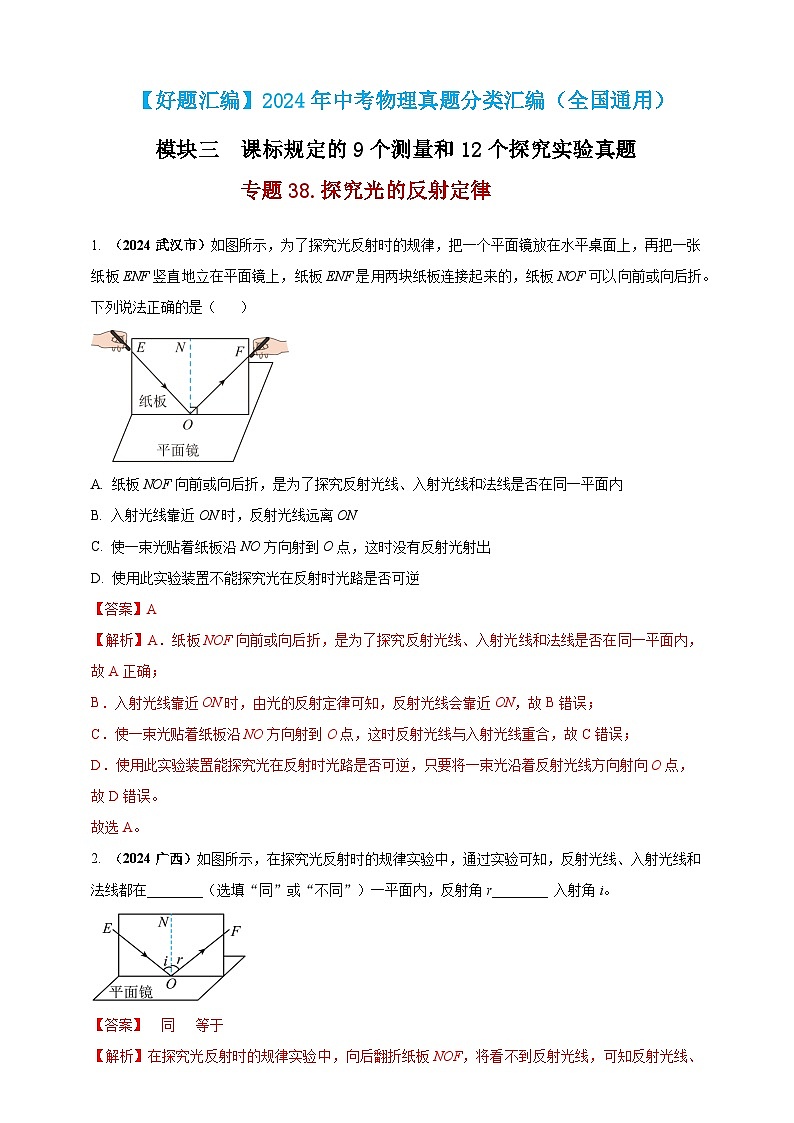

模块三 实验 专题38 探究光的反射定律（练习）-2024年中考物理真题分类汇编
展开
这是一份模块三 实验 专题38 探究光的反射定律（练习）-2024年中考物理真题分类汇编，文件包含模块三实验专题38探究光的反射定律原卷版docx、模块三实验专题38探究光的反射定律解析版docx等2份试卷配套教学资源，其中试卷共9页， 欢迎下载使用。
A. 纸板NOF向前或向后折，是为了探究反射光线、入射光线和法线是否在同一平面内
B. 入射光线靠近ON时，反射光线远离ON
C. 使一束光贴着纸板沿NO方向射到O点，这时没有反射光射出
D. 使用此实验装置不能探究光在反射时光路是否可逆
【答案】A
【解析】A．纸板NOF向前或向后折，是为了探究反射光线、入射光线和法线是否在同一平面内，故A正确；
B．入射光线靠近ON时，由光的反射定律可知，反射光线会靠近ON，故B错误；
C．使一束光贴着纸板沿NO方向射到O点，这时反射光线与入射光线重合，故C错误；
D．使用此实验装置能探究光在反射时光路是否可逆，只要将一束光沿着反射光线方向射向O点，故D错误。
故选A。
2. （2024广西）如图所示，在探究光反射时的规律实验中，通过实验可知，反射光线、入射光线和法线都在________（选填“同”或“不同”）一平面内，反射角r________ 入射角i。
【答案】 同 等于
【解析】在探究光反射时的规律实验中，向后翻折纸板NOF，将看不到反射光线，可知反射光线、入射光线与法线在同一平面内。
根据光的反射定律可知，反射角等于入射角。

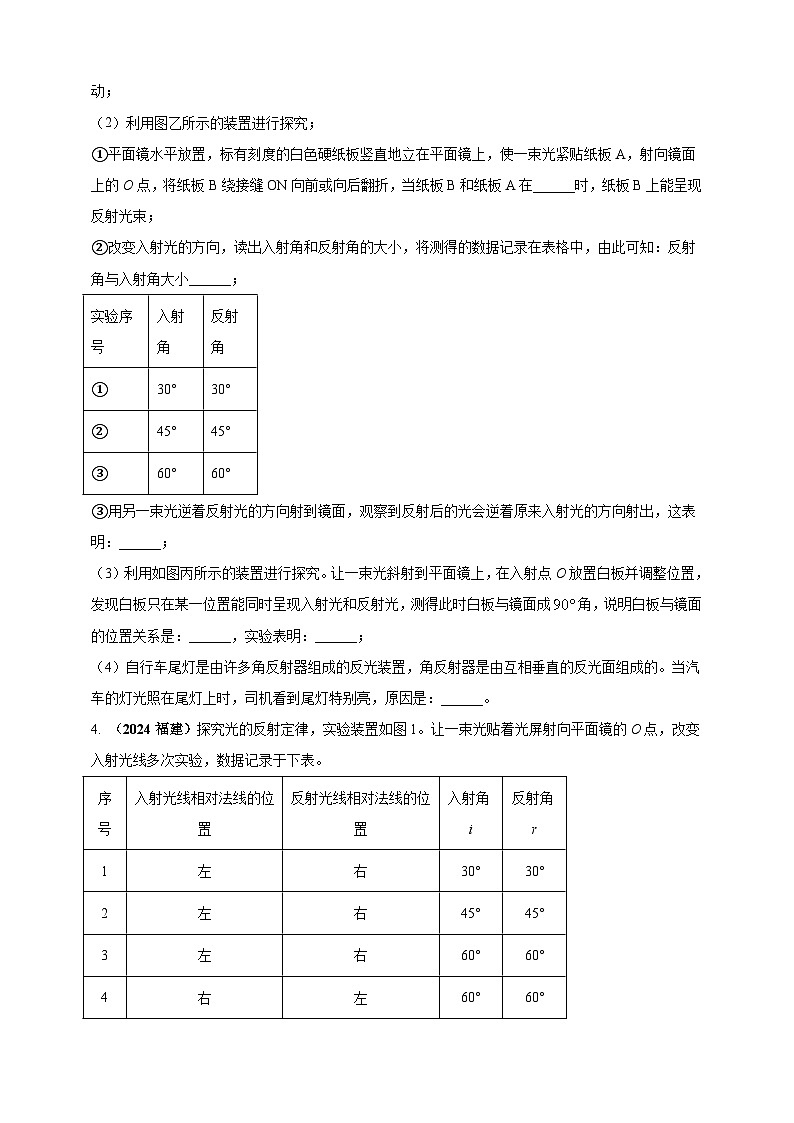

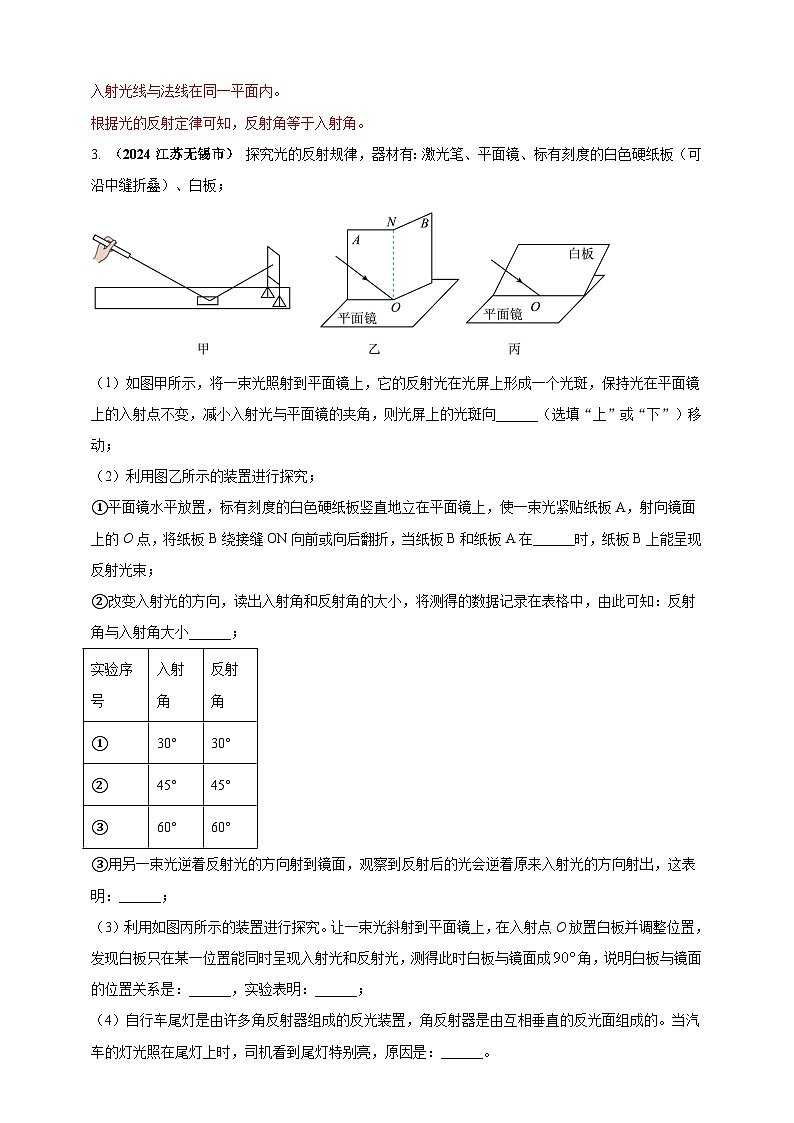

3. （2024江苏无锡市） 探究光的反射规律，器材有：激光笔、平面镜、标有刻度的白色硬纸板（可沿中缝折叠）、白板；
（1）如图甲所示，将一束光照射到平面镜上，它的反射光在光屏上形成一个光斑，保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，则光屏上的光斑向______（选填“上”或“下”）移动；
（2）利用图乙所示的装置进行探究；
①平面镜水平放置，标有刻度的白色硬纸板竖直地立在平面镜上，使一束光紧贴纸板A，射向镜面上的O点，将纸板B绕接缝ON向前或向后翻折，当纸板B和纸板A在______时，纸板B上能呈现反射光束；
②改变入射光的方向，读出入射角和反射角的大小，将测得的数据记录在表格中，由此可知：反射角与入射角大小______；
③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，这表明：______；
（3）利用如图丙所示的装置进行探究。让一束光斜射到平面镜上，在入射点O放置白板并调整位置，发现白板只在某一位置能同时呈现入射光和反射光，测得此时白板与镜面成角，说明白板与镜面的位置关系是：______，实验表明：______；
（4）自行车尾灯是由许多角反射器组成的反光装置，角反射器是由互相垂直的反光面组成的。当汽车的灯光照在尾灯上时，司机看到尾灯特别亮，原因是：______。
【答案】 （1）下 （2） 同一平面 相等 反射光路是可逆的 （3）垂直 光的反射定律中，入射光线、反射光线、法线三线在同一个平面内 （4）见解析
【解析】（1）保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，入射光线偏离法线，反射光线也偏离法线，故光斑向下移动。
（2）①将纸板B绕接缝ON向前或向后翻折，发现当纸板B和纸板A在同一平面内时，B板上才能够呈现出反射光线，说明光的反射定律中，入射光线和反射光线、法线三条光线在同一平面内。
②分析表格中的数据发现，反射角等于入射角。
③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，沿着原来的路径返回，故说明光路是可逆的。
（3）白板与镜面成角，说明白板与镜面的位置关系是垂直；若白板与平面镜不垂直，则法线不在该白板上，入射光线、反射光线、法线也不会在这个平面镜内，故看不到反射光线、入射光线，说明光的反射定律中，入射光线、反射光线、法线三线在同一个平面内。
（4）由于角反射器是由互相垂直的反光面组成的，当汽车的灯光照在尾灯上时，经过两次反射后，光线将平行于入射光线，反射进入司机眼中，司机看到尾灯特别亮。
4. （2024福建）探究光的反射定律，实验装置如图1。让一束光贴着光屏射向平面镜的O点，改变入射光线多次实验，数据记录于下表。
（1）能从不同方向观察到光的传播路径，是因为光在光屏上发生______反射；
（2）分析表中数据得出结论：①反射光线、入射光线分别位于法线______；
②反射角______入射角；
（3）光热电站利用追日镜将太阳光反射到吸热塔用于发电。图2为上午某时刻的光路图，根据上述实验结论推断，随着太阳的运动，追日镜应沿______时针方向旋转，使反射光线射向吸热塔。
【答案】 （1）漫 （2） 两侧 等于 （3） 逆
【解析】（1）因为光在光屏上发生漫反射，所以能从不同方向观察到光的传播路径。
（2）①分析表格中入射光线相对法线的位置、反射光线相对法线的位置，总是左右相反的，所以反射光线、入射光线分别位于法线两侧。
②分析表格中多组入射角i和反射角r，他们的大小相等，所以反射角等于入射角。
（3）根据图2可知，此时上午某时刻的光路图，说明太阳要逆时针方向运动，入射角变小，反射角也要变小，为了保证使反射光线射向吸热塔，追日镜也要沿逆时针方向旋转。
5. （2024河南）如图甲，在探究光的反射规律的实验中，把平面镜放在水平桌面上，纸板ENF竖直立在镜面上，ON垂直于镜面。
（1）让一束光贴着纸板沿多个角度射到O点，在纸板上记录每次的光路。记录时，为了区分每次的光路，可采用的方法是______。
（2）取下纸板，用量角器测量每次的入射角和______，并记录下来。
（3）在图甲实验的基础上，以ON为轴，把纸板NOF向后折，在纸板上看不到反射光，如图乙所示，这表明：在反射现象中，反射光线、入射光线和法线在______。小明想：当纸板折到图乙位置时，反射光还存在吗？请设计一种验证方法：______。
【答案】 （1）换用不同颜色的笔记录每次光的路径 （2）反射角 （3）同一平面内 用喷雾器在纸板右侧喷水雾，观察反射光线是否存在
【解析】（1）记录时，为了区分每次的光路，可以换用不同颜色的笔记录每次光的入射和反射路径。
（2）为比较反射角和入射角的大小关系，应该用量角器测量每次的入射角和反射角，并记录。
（3）由题意得，当显示入射光线、反射光线的纸板在同一平面上时，入射光线、反射光线都能同时看见；当把显示反射光线的纸板NOF向后折，这时在NOF上看不到反射光，说明反射光线、入射光线和法线在同一平面内。
用喷雾器在纸板右侧喷水雾，水雾可以显示出光的传播路径，就可以验证反射光线是否存在。
6. （2024长春市）在“探究光反射时的规律”的实验中：
（1）将平面镜放在水平桌面上，将附有量角器的半圆形白纸板竖立在平面镜上。使一束光贴着纸板分别沿AO、BO、CO入射，在纸板上观察到的光路如图甲所示，说明反射角________入射角。光束CO绕O点顺时针转过后的反射角为________度；
（2）图甲中，让一束光贴着纸板沿入射，反射光沿OA射出，说明在反射现象中，光路是___的；
（3）图乙中，要在右侧纸板上看到反射光，需将右侧纸板向________折。
【答案】（1）等于 30 （2）可逆 （3）前
【解析】（1）使一束光贴着纸板分别沿AO、BO、CO入射，在纸板上观察到的光路如图甲所示，由图中反射光线与法线的夹角可知，反射角等于入射角。
光束CO绕O点顺时针转过后，入射角变成了，故反射角为。
（2）让一束光贴着纸板沿入射，反射光沿OA射出，光线可以沿原光路返回，说明在反射现象中，光路是可逆的。
（3）图乙中，要在右侧纸板上看到反射光，需将右侧纸板向前折，此现象说明入射光线、法线、反射光线在同一平面内。
实验序号
入射角
反射角
①
30°
30°
②
45°
45°
③
60°
60°
序号
入射光线相对法线的位置
反射光线相对法线的位置
入射角i
反射角r
1
左
右
30°
30°
2
左
右
45°
45°
3
左
右
60°
60°
4
右
左
60°
60°
A. 纸板NOF向前或向后折，是为了探究反射光线、入射光线和法线是否在同一平面内
B. 入射光线靠近ON时，反射光线远离ON
C. 使一束光贴着纸板沿NO方向射到O点，这时没有反射光射出
D. 使用此实验装置不能探究光在反射时光路是否可逆
【答案】A
【解析】A．纸板NOF向前或向后折，是为了探究反射光线、入射光线和法线是否在同一平面内，故A正确；
B．入射光线靠近ON时，由光的反射定律可知，反射光线会靠近ON，故B错误；
C．使一束光贴着纸板沿NO方向射到O点，这时反射光线与入射光线重合，故C错误；
D．使用此实验装置能探究光在反射时光路是否可逆，只要将一束光沿着反射光线方向射向O点，故D错误。
故选A。
2. （2024广西）如图所示，在探究光反射时的规律实验中，通过实验可知，反射光线、入射光线和法线都在________（选填“同”或“不同”）一平面内，反射角r________ 入射角i。
【答案】 同 等于
【解析】在探究光反射时的规律实验中，向后翻折纸板NOF，将看不到反射光线，可知反射光线、入射光线与法线在同一平面内。
根据光的反射定律可知，反射角等于入射角。
3. （2024江苏无锡市） 探究光的反射规律，器材有：激光笔、平面镜、标有刻度的白色硬纸板（可沿中缝折叠）、白板；
（1）如图甲所示，将一束光照射到平面镜上，它的反射光在光屏上形成一个光斑，保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，则光屏上的光斑向______（选填“上”或“下”）移动；
（2）利用图乙所示的装置进行探究；
①平面镜水平放置，标有刻度的白色硬纸板竖直地立在平面镜上，使一束光紧贴纸板A，射向镜面上的O点，将纸板B绕接缝ON向前或向后翻折，当纸板B和纸板A在______时，纸板B上能呈现反射光束；
②改变入射光的方向，读出入射角和反射角的大小，将测得的数据记录在表格中，由此可知：反射角与入射角大小______；
③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，这表明：______；
（3）利用如图丙所示的装置进行探究。让一束光斜射到平面镜上，在入射点O放置白板并调整位置，发现白板只在某一位置能同时呈现入射光和反射光，测得此时白板与镜面成角，说明白板与镜面的位置关系是：______，实验表明：______；
（4）自行车尾灯是由许多角反射器组成的反光装置，角反射器是由互相垂直的反光面组成的。当汽车的灯光照在尾灯上时，司机看到尾灯特别亮，原因是：______。
【答案】 （1）下 （2） 同一平面 相等 反射光路是可逆的 （3）垂直 光的反射定律中，入射光线、反射光线、法线三线在同一个平面内 （4）见解析
【解析】（1）保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，入射光线偏离法线，反射光线也偏离法线，故光斑向下移动。
（2）①将纸板B绕接缝ON向前或向后翻折，发现当纸板B和纸板A在同一平面内时，B板上才能够呈现出反射光线，说明光的反射定律中，入射光线和反射光线、法线三条光线在同一平面内。
②分析表格中的数据发现，反射角等于入射角。
③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，沿着原来的路径返回，故说明光路是可逆的。
（3）白板与镜面成角，说明白板与镜面的位置关系是垂直；若白板与平面镜不垂直，则法线不在该白板上，入射光线、反射光线、法线也不会在这个平面镜内，故看不到反射光线、入射光线，说明光的反射定律中，入射光线、反射光线、法线三线在同一个平面内。
（4）由于角反射器是由互相垂直的反光面组成的，当汽车的灯光照在尾灯上时，经过两次反射后，光线将平行于入射光线，反射进入司机眼中，司机看到尾灯特别亮。
4. （2024福建）探究光的反射定律，实验装置如图1。让一束光贴着光屏射向平面镜的O点，改变入射光线多次实验，数据记录于下表。
（1）能从不同方向观察到光的传播路径，是因为光在光屏上发生______反射；
（2）分析表中数据得出结论：①反射光线、入射光线分别位于法线______；
②反射角______入射角；
（3）光热电站利用追日镜将太阳光反射到吸热塔用于发电。图2为上午某时刻的光路图，根据上述实验结论推断，随着太阳的运动，追日镜应沿______时针方向旋转，使反射光线射向吸热塔。
【答案】 （1）漫 （2） 两侧 等于 （3） 逆
【解析】（1）因为光在光屏上发生漫反射，所以能从不同方向观察到光的传播路径。
（2）①分析表格中入射光线相对法线的位置、反射光线相对法线的位置，总是左右相反的，所以反射光线、入射光线分别位于法线两侧。
②分析表格中多组入射角i和反射角r，他们的大小相等，所以反射角等于入射角。
（3）根据图2可知，此时上午某时刻的光路图，说明太阳要逆时针方向运动，入射角变小，反射角也要变小，为了保证使反射光线射向吸热塔，追日镜也要沿逆时针方向旋转。
5. （2024河南）如图甲，在探究光的反射规律的实验中，把平面镜放在水平桌面上，纸板ENF竖直立在镜面上，ON垂直于镜面。
（1）让一束光贴着纸板沿多个角度射到O点，在纸板上记录每次的光路。记录时，为了区分每次的光路，可采用的方法是______。
（2）取下纸板，用量角器测量每次的入射角和______，并记录下来。
（3）在图甲实验的基础上，以ON为轴，把纸板NOF向后折，在纸板上看不到反射光，如图乙所示，这表明：在反射现象中，反射光线、入射光线和法线在______。小明想：当纸板折到图乙位置时，反射光还存在吗？请设计一种验证方法：______。
【答案】 （1）换用不同颜色的笔记录每次光的路径 （2）反射角 （3）同一平面内 用喷雾器在纸板右侧喷水雾，观察反射光线是否存在
【解析】（1）记录时，为了区分每次的光路，可以换用不同颜色的笔记录每次光的入射和反射路径。
（2）为比较反射角和入射角的大小关系，应该用量角器测量每次的入射角和反射角，并记录。
（3）由题意得，当显示入射光线、反射光线的纸板在同一平面上时，入射光线、反射光线都能同时看见；当把显示反射光线的纸板NOF向后折，这时在NOF上看不到反射光，说明反射光线、入射光线和法线在同一平面内。
用喷雾器在纸板右侧喷水雾，水雾可以显示出光的传播路径，就可以验证反射光线是否存在。
6. （2024长春市）在“探究光反射时的规律”的实验中：
（1）将平面镜放在水平桌面上，将附有量角器的半圆形白纸板竖立在平面镜上。使一束光贴着纸板分别沿AO、BO、CO入射，在纸板上观察到的光路如图甲所示，说明反射角________入射角。光束CO绕O点顺时针转过后的反射角为________度；
（2）图甲中，让一束光贴着纸板沿入射，反射光沿OA射出，说明在反射现象中，光路是___的；
（3）图乙中，要在右侧纸板上看到反射光，需将右侧纸板向________折。
【答案】（1）等于 30 （2）可逆 （3）前
【解析】（1）使一束光贴着纸板分别沿AO、BO、CO入射，在纸板上观察到的光路如图甲所示，由图中反射光线与法线的夹角可知，反射角等于入射角。
光束CO绕O点顺时针转过后，入射角变成了，故反射角为。
（2）让一束光贴着纸板沿入射，反射光沿OA射出，光线可以沿原光路返回，说明在反射现象中，光路是可逆的。
（3）图乙中，要在右侧纸板上看到反射光，需将右侧纸板向前折，此现象说明入射光线、法线、反射光线在同一平面内。
实验序号
入射角
反射角
①
30°
30°
②
45°
45°
③
60°
60°
序号
入射光线相对法线的位置
反射光线相对法线的位置
入射角i
反射角r
1
左
右
30°
30°
2
左
右
45°
45°
3
左
右
60°
60°
4
右
左
60°
60°
