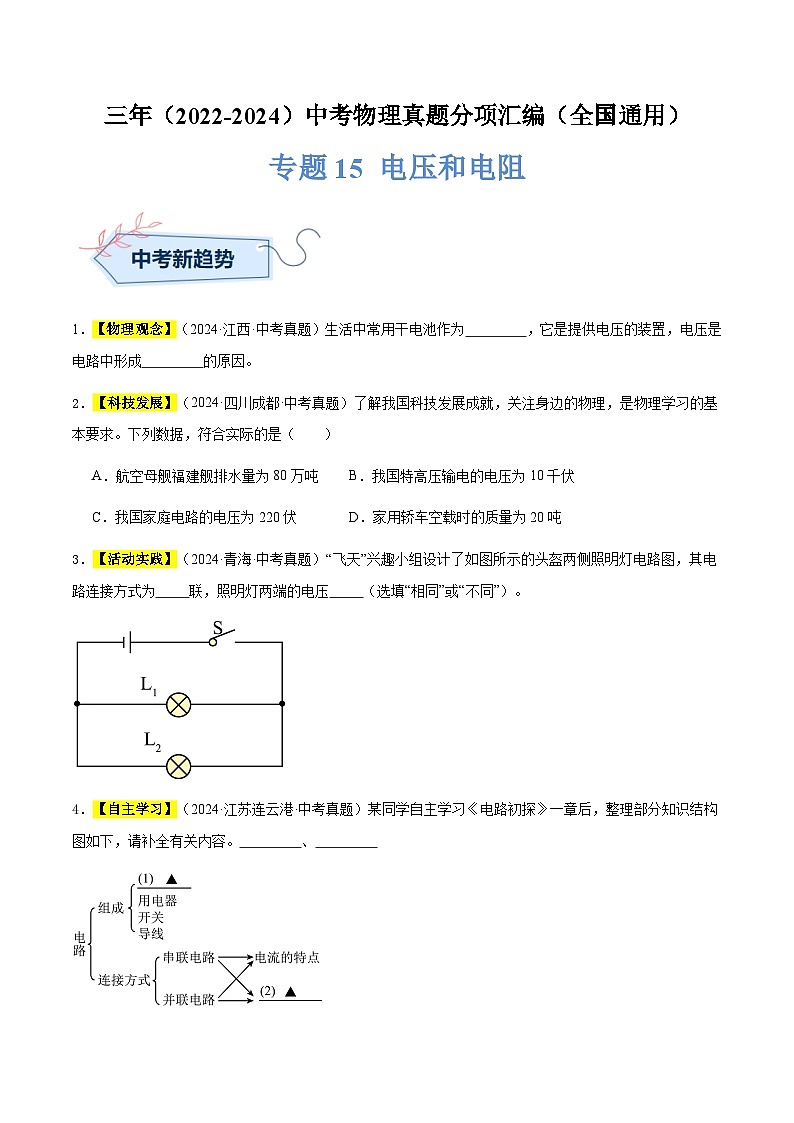

三年（2022-2024）中考物理真题分类汇编（全国通用）专题15 电压和电阻（原卷版）

这是一份三年（2022-2024）中考物理真题分类汇编（全国通用）专题15 电压和电阻（原卷版），共8页。试卷主要包含了【科技发展】，【活动实践】等内容，欢迎下载使用。

1．【物理观念】（2024·江西·中考真题）生活中常用干电池作为 ，它是提供电压的装置，电压是电路中形成 的原因。
2．【科技发展】（2024·四川成都·中考真题）了解我国科技发展成就，关注身边的物理，是物理学习的基本要求。下列数据，符合实际的是（ ）
A．航空母舰福建舰排水量为80万吨B．我国特高压输电的电压为10千伏
C．我国家庭电路的电压为220伏D．家用轿车空载时的质量为20吨
3．【活动实践】（2024·青海·中考真题）“飞天”兴趣小组设计了如图所示的头盔两侧照明灯电路图，其电路连接方式为 联，照明灯两端的电压 （选填“相同”或“不同”）。
4．【自主学习】（2024·江苏连云港·中考真题）某同学自主学习《电路初探》一章后，整理部分知识结构图如下，请补全有关内容。 、

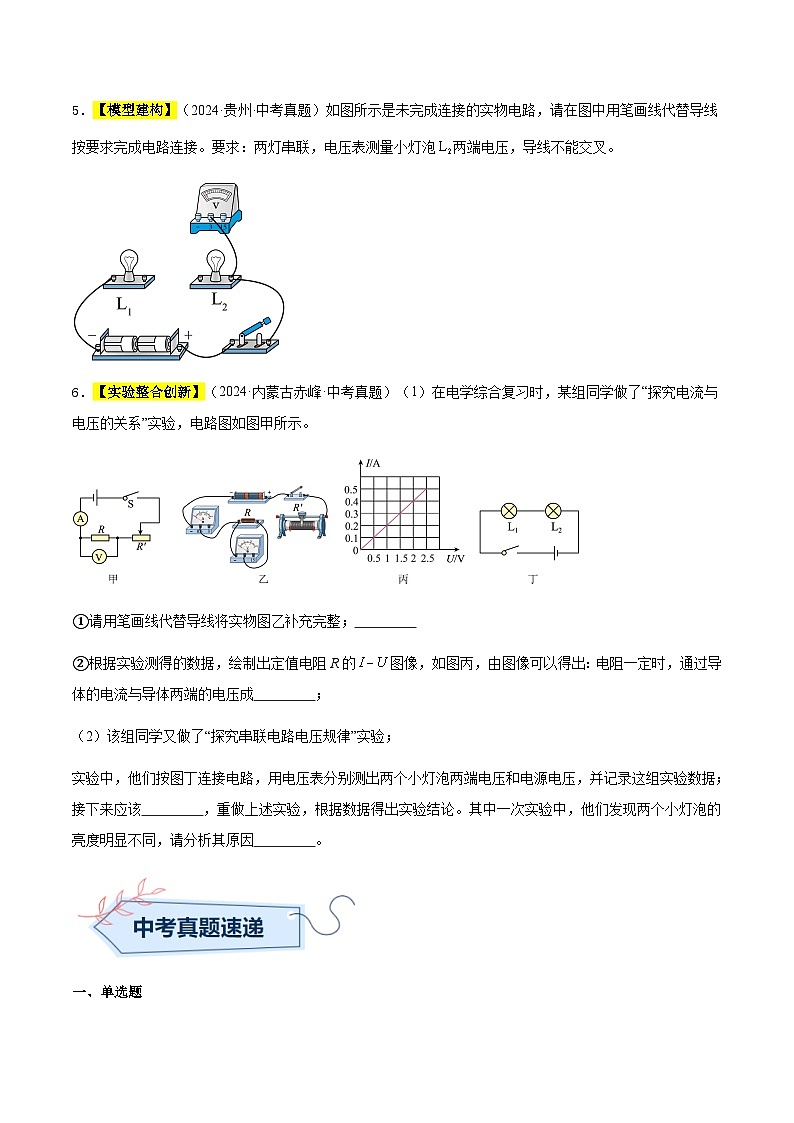

5．【模型建构】（2024·贵州·中考真题）如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡两端电压，导线不能交叉。
6．【实验整合创新】（2024·内蒙古赤峰·中考真题）（1）在电学综合复习时，某组同学做了“探究电流与电压的关系”实验，电路图如图甲所示。
①请用笔画线代替导线将实物图乙补充完整；
②根据实验测得的数据，绘制出定值电阻R的图像，如图丙，由图像可以得出：电阻一定时，通过导体的电流与导体两端的电压成 ；
（2）该组同学又做了“探究串联电路电压规律”实验；
实验中，他们按图丁连接电路，用电压表分别测出两个小灯泡两端电压和电源电压，并记录这组实验数据；接下来应该 ，重做上述实验，根据数据得出实验结论。其中一次实验中，他们发现两个小灯泡的亮度明显不同，请分析其原因 。
一、单选题

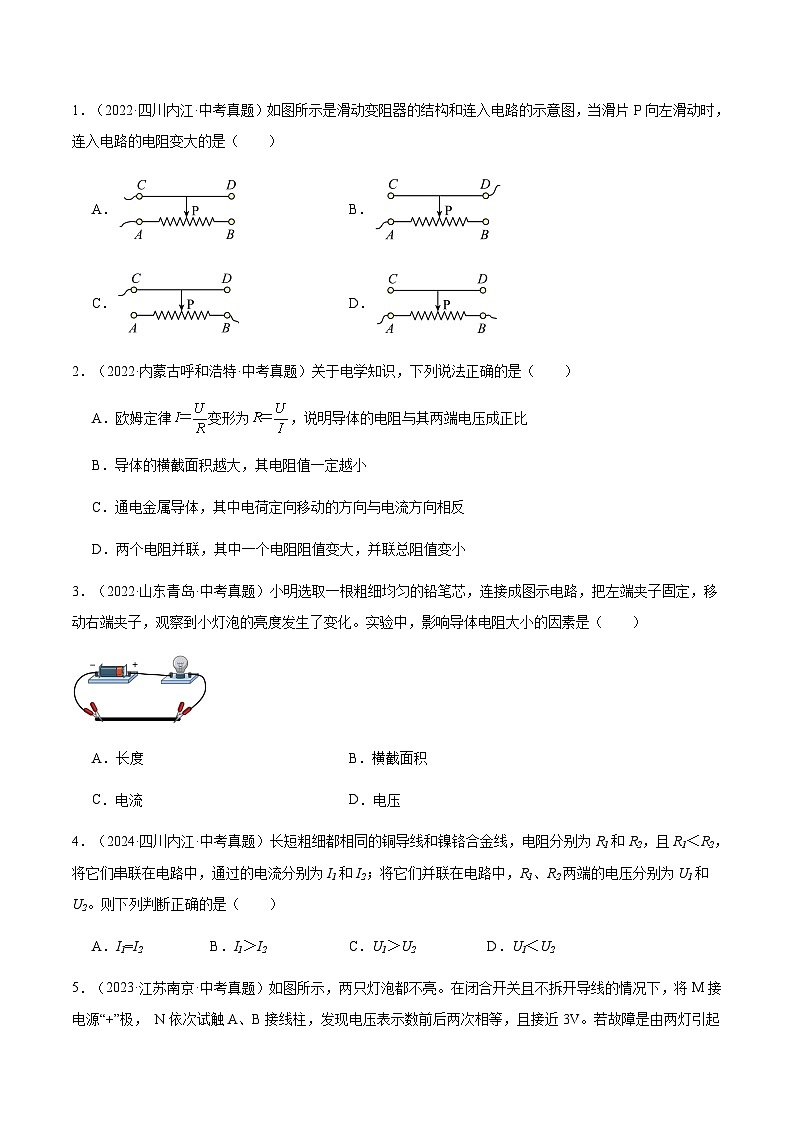

1．（2022·四川内江·中考真题）如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（ ）
A．B．
C．D．
2．（2022·内蒙古呼和浩特·中考真题）关于电学知识，下列说法正确的是（ ）
A．欧姆定律变形为，说明导体的电阻与其两端电压成正比
B．导体的横截面积越大，其电阻值一定越小
C．通电金属导体，其中电荷定向移动的方向与电流方向相反
D．两个电阻并联，其中一个电阻阻值变大，并联总阻值变小
3．（2022·山东青岛·中考真题）小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，移动右端夹子，观察到小灯泡的亮度发生了变化。实验中，影响导体电阻大小的因素是（ ）
A．长度B．横截面积
C．电流D．电压
4．（2024·四川内江·中考真题）长短粗细都相同的铜导线和镍铬合金线，电阻分别为R1和R2，且R1＜R2，将它们串联在电路中，通过的电流分别为I1和I2；将它们并联在电路中，R1、R2两端的电压分别为U1和U2。则下列判断正确的是（ ）
A．I1=I2B．I1＞I2C．U1＞U2D．U1＜U2
5．（2023·江苏南京·中考真题）如图所示，两只灯泡都不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极， N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V。若故障是由两灯引起的，则可能是（ ）
A．L1、L2都短路
B．L1、L2都断路
C．L1短路且L2断路
D．L1断路且L2短路
6．（2023·青海西宁·中考真题）下列物理量符合实际的是（ ）
A．九年级物理课本的质量约为2kg
B．中学生立定跳远的距离约为5m
C．一节新干电池的电压约为1.5V
D．正常人的脉搏每分钟跳动约200次
7．（2023·四川甘孜·中考真题）如图所示的电路中，电阻阻值。开关S闭合后，、两端的电压分别为、，通过、的电流分别为、。则（ ）

A．B．C．D．
二、填空题
8．（2024·黑龙江大庆·中考真题）如图所示，物块处于静止状态，则物块重力为 N，电流表读数为 A，电压表读数为 V。
9．（2024·四川内江·中考真题）我国家用电冰箱，正常工作时的电压为 V；电冰箱内的压缩机和灯都能够独立工作，互不影响，则压缩机和灯之间的连接方式是 （选填“串联”或“并联”）。
10．（2023·山东淄博·中考真题）小灯泡的I-U图象如图甲所示，将它与定值电阻R接入图乙所示的电路中。只闭合开关S1，电流表的示数为0.2A；再闭合开关S2时，电流表的示数为0.25A。则电源电压为 V；只闭合开关S1时，电阻R两端的电压为 V。

三、作图题
11．（2022·上海·中考真题）在图中，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求开关S闭合后：
①电流方向如图所示；
②向右移动滑动变阻器的滑片P，电流表示数变小，电压表示数变大。
四、实验题
12．（2022·湖北襄阳·中考真题）小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。
（1）分别测出小灯泡L1、L2两端的电压及 电压，就可以分析并联电路的电压规律；
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 ；
（3）正确连接电路后，若测得L1两端电压为2.5V，则测L2两端电压是 V。
13．（2023·海南·中考真题）小海和小南探究串联电路电压的特点，选用一个“2.5V 0.3A”的小灯泡和一个10Ω的定值电阻串联，按照图甲电路图进行实验。
（1）用笔画线代替导线，将图乙中实物电路连接完整。( )
（2）用电压表测量定值电阻ab两端电压时，闭合开关，小灯泡忽明忽暗，电压表指针摇摆不定。小海认为电路故障是线路接触不良，小南认为是小灯泡断路。判断正确的是 （选填“小海”或“小南”）。
（3）排除故障后，通过测量得到一组数据如下表：
根据数据得出结论：串联电路的总电压等于各用电器两端的电压之和。
这样得出结论 （选填“合理”或“不合理”），理由是： 。
14．（2023·西藏·中考真题）某学习小组在“探究影响导体电阻大小的因素”实验时，设计了如图所示的实验装置，实验中分别将A、B、C、D四根导体接入电路，四根导体的材料规格如下表所示。

（1）请你在图中用一根导线将电流表正确连入电路 ；
（2）为比较A、B、C、D四根导体电阻的大小，可通过观察 来判断；
（3）要探究导体电阻大小与长度的关系，应选用 两根导体进行实验；
（4）将A、C两根导体分别接入电路中进行实验，可得出：当导体的长度和材料相同时，横截面积越大，电阻越 ；
（5）老师想改装一个滑动变阻器使其最大阻值变小，请你根据该实验结论，帮老师想出一种方法： （写出一种合理方法即可）。
五、简答题
15．（2022·上海·中考真题）在图所示的电路中，电源电压保持不变，电阻R2=2R1。闭合开关S，电压表的示数为U0，电路正常工作。一段时间后，电压表的示数变为零。已知电路中仅有一处故障，且只发生在电阻R1或R2上。现提供一个完好的电阻R3（R3=R2）来替换图示电路中的一个电阻，从而判断故障，请写出电阻R3替换的对象、闭合开关S后电压表的示数及对应的故障 。
实验序号
1
2.4V
2.0V
4.4V
导体代号
长度/m
横截面积/mm2
材料
电流表示数/A
A
1.0
0.4
锰铜
1.4
B
0.5
0.4
锰铜
2.7
C
1.0
0.6
锰铜
2.0
D
1.0
0.4
镍铬合金
0.6
