中考物理二轮复习重难点题型分类汇编与专项突破专题33电路分析、连接与设计试题含解析答案

这是一份中考物理二轮复习重难点题型分类汇编与专项突破专题33电路分析、连接与设计试题含解析答案，共17页。试卷主要包含了单选题，多选题，填空题，作图题等内容，欢迎下载使用。

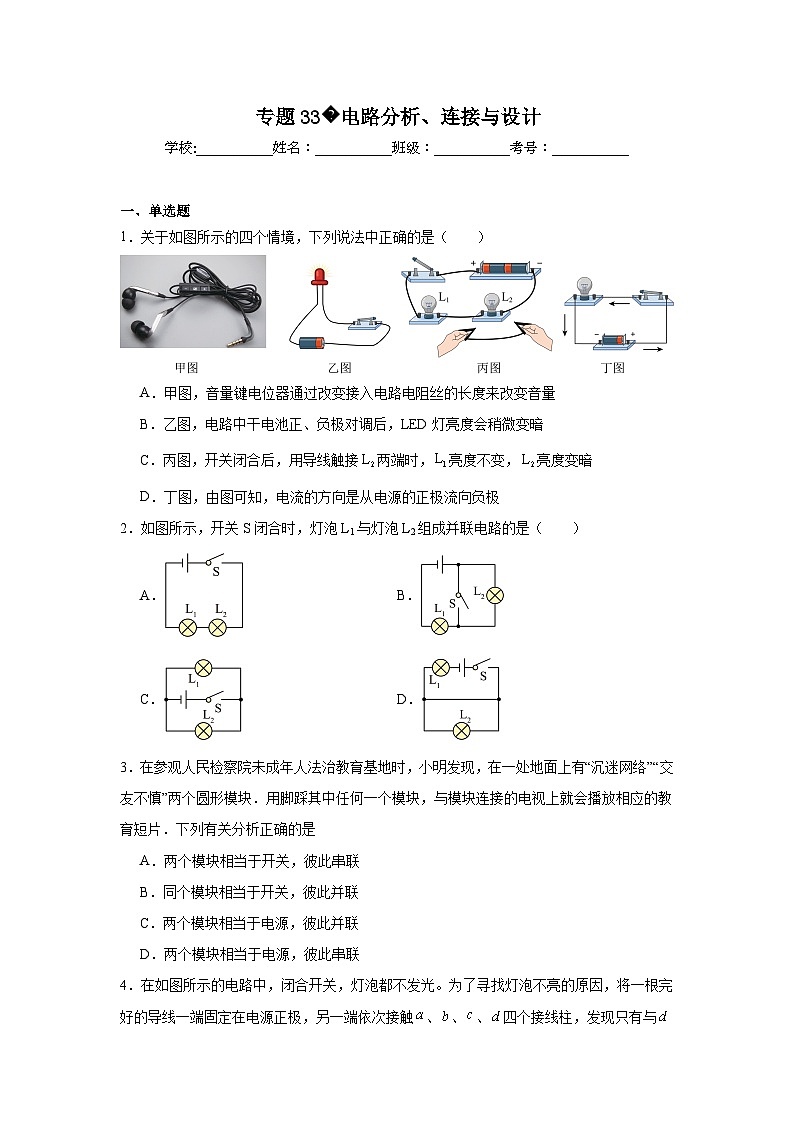

一、单选题
1．关于如图所示的四个情境，下列说法中正确的是（ ）
A．甲图，音量键电位器通过改变接入电路电阻丝的长度来改变音量
B．乙图，电路中干电池正、负极对调后，LED灯亮度会稍微变暗
C．丙图，开关闭合后，用导线触接两端时，亮度不变，亮度变暗
D．丁图，由图可知，电流的方向是从电源的正极流向负极
2．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（ ）
A．B．
C．D．
3．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是
A．两个模块相当于开关，彼此串联
B．同个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联

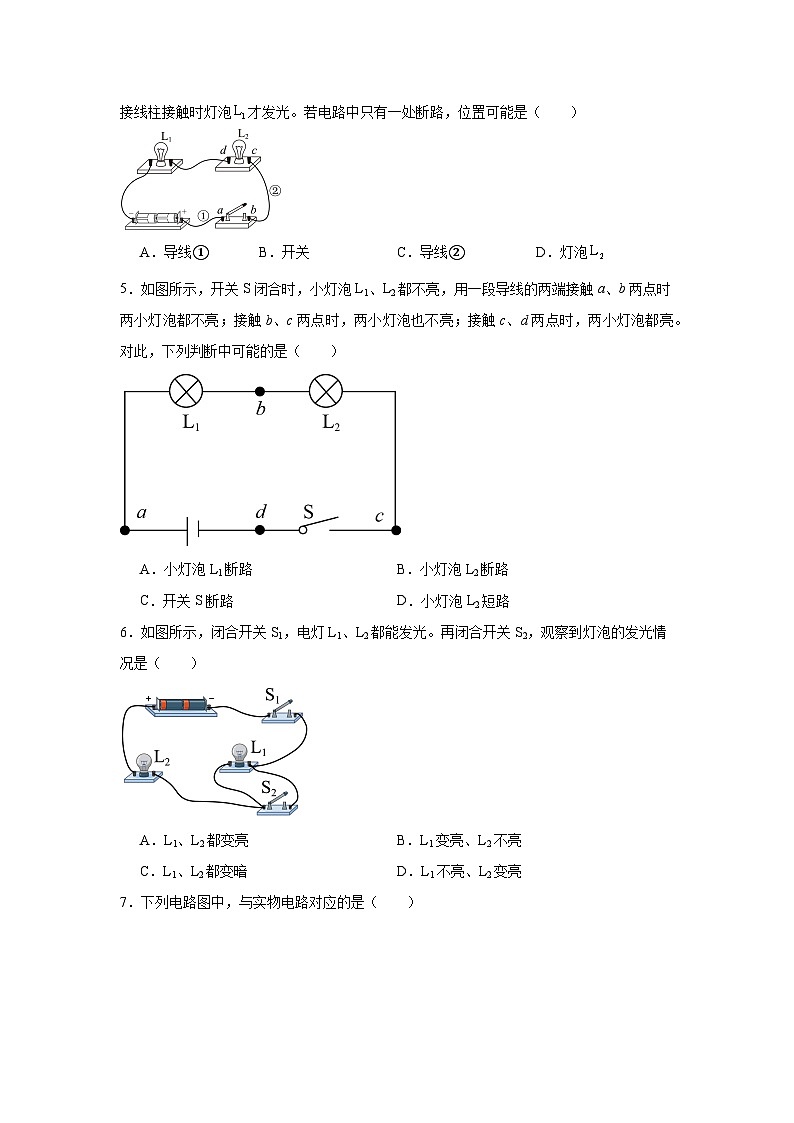

4．在如图所示的电路中，闭合开关，灯泡都不发光。为了寻找灯泡不亮的原因，将一根完好的导线一端固定在电源正极，另一端依次接触、、、四个接线柱，发现只有与接线柱接触时灯泡才发光。若电路中只有一处断路，位置可能是（ ）
A．导线①B．开关C．导线②D．灯泡
5．如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）
A．小灯泡L1断路B．小灯泡L2断路
C．开关S断路D．小灯泡L2短路
6．如图所示，闭合开关S1，电灯L1、L2都能发光。再闭合开关S2，观察到灯泡的发光情况是（ ）
A．L1、L2都变亮B．L1变亮、L2不亮
C．L1、L2都变暗D．L1不亮、L2变亮

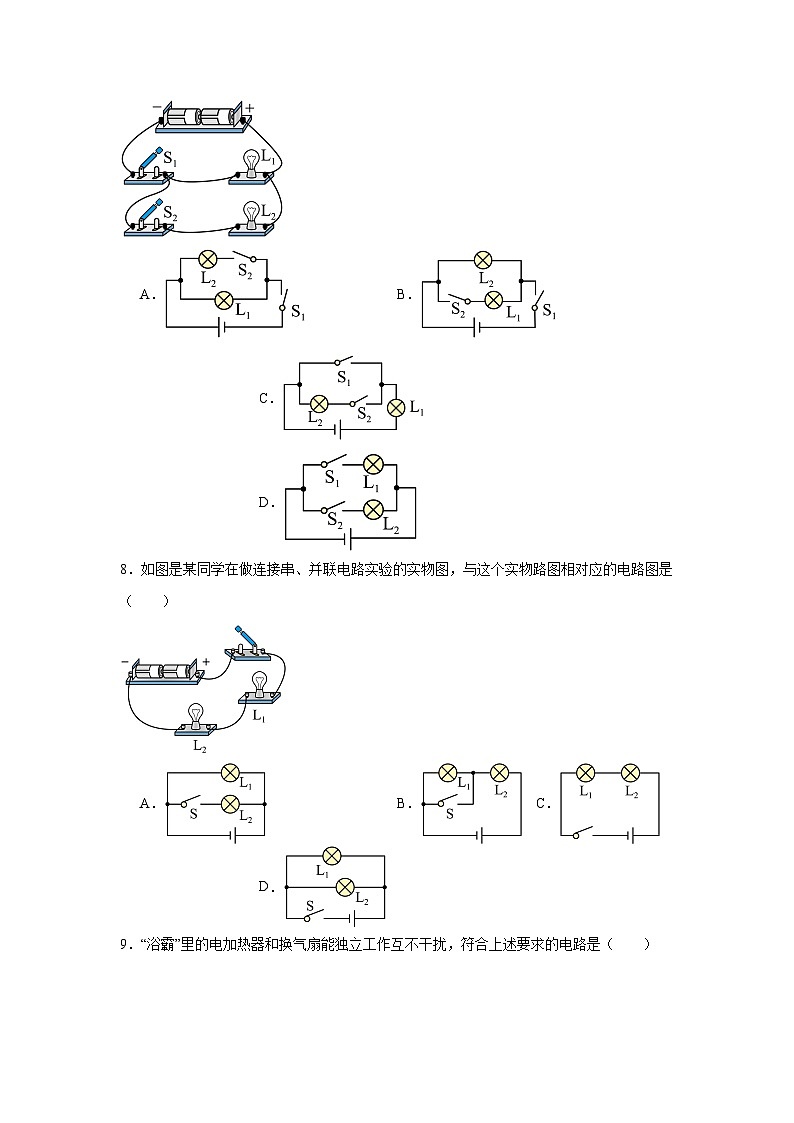

7．下列电路图中，与实物电路对应的是（ ）
A．B．C．D．
8．如图是某同学在做连接串、并联电路实验的实物图，与这个实物路图相对应的电路图是（ ）
A．B．C．D．
9．“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要求的电路是（ ）
A． B．
C． D．
10．物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下列电路设计符合要求的是（ ）
A． B．
C． D．
11．汽车行驶时驾驶员和乘客必须系好安全带，当驾驶员系好安全带时，相当于闭合开关，仪表盘上的指示灯不亮；未系安全带时，相当于断开开关，指示灯发光。图中符合上述要求的电路是（ ）
A． B．
C． D．
12．两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（ ）
A．B．
C．D．
13．甲、乙为两个独立的房间，当闭合甲房间的开关时，只有乙房间电铃响；当闭合乙房间开关时，只有甲房间电铃响。符合此要求的电路是（ ）
A．B．C．D．
14．宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻。图中设计的电路图，跟该门铃系统功能吻合的是（ ）
A．B．C．D．
二、多选题
15．图为某款电加热器的简化电路图，R1、R2、R3为定值电阻，a、b、c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。则开关（ ）

A．连接a、b时，R1和R2串联
B．连接c、d时，R1和R3串联
C．从连接a、b旋转至c、d时，通过R1的电流变小
D．从连接a、b旋转至c、d时，通过R1的电流变大
三、填空题
16．丽丽发现奶奶家常用的电风扇上容易布满灰尘，主要是因为旋转的扇叶与空气发生摩擦，使其带了电，说明带电体具有吸引 的性质。家庭电路中，电风扇与其它家用电器是 联的。
17．为了保护孩子的视力，教室里日光灯更换成如图所示的护眼灯，每个教室里的9盏护眼灯的连接方式是 联的。灯发光效率高，其发光部分主要由 材料制成。
18．如图所示，只闭合S1，电阻R1R2组成 电路；断开S1闭合S2S3，电阻R1R2组成 电路；同时闭合S1S3，电路会形成 ．
19．电路就是用导线把电源、用电器、 等元件连接起来组成的电流路径，实验室所用导线的材料通常是 。如果用导线直接将电源两极相连，就会造成 ，损坏电源。
20．“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件 的作用，具有优异的 （选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯处发生 。
21．为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在 （选填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于 状态，目的是 。进行倒计时避免点燃烟花伤人。
四、作图题
22．如图所示的电路，请在虚线框里填上电表符号（选填“A”或“V”），使开关S闭合后，电阻R1、R2都可正常工作。

23．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯的电流，开关控制整个电路，导线不能交叉。

24．小明学习了欧姆定律后，用上图所示器材测量电阻的阻值。图中已完成部分电路连接，请用笔画线表示导线，将该电路补充完整。要求：原有导线不能改变也不能与之交叉；电压表的量程要恰当；滑动变阻器的滑片P向右移动时，电流表的示数变小。
25．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
26．根据下面的实物图画出与之对应的电路图．
参考答案：
1．D
【详解】A．音量键电位器通过改变接入电路电阻丝的长度来改变电路中的电流，电流大，声音的响度大，故A错误；
B．LED灯是二极管，二极管具有单向导电性，电路中干电池正、负极对调后，电流不能从二极管通过，所以灯不会亮，故B错误；
C．开关闭合后，用导线触接两端时，被导线短路，不会发光，故C错误；
D．图中电源右端是正极，箭头表示电流方向，所以电流的方向是从电源的正极流向负极，故D正确。
故选D。
2．C
【详解】A．图中电流只有一条路径，依次经过这两个灯，因此两个灯泡串联电路，故A不符合题意；
B．图中开关断开时，两灯组成串联电路，开关闭合时，灯L2被短路，故B不符合题意；
C．图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意；
D．图中开关闭合时，灯泡L2被短路，只有L1的简单电路，故D不符合题意．
故选C．
3．B
【详解】脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确．
4．D
【详解】根据实物图可知，两个灯泡串联接入电路中，当开关闭合时，灯、均不亮，这说明电路出现了断路故障；某同学用一根完好的导线，一端固定在电源的正极，另一端依次接触、、、四个接线柱，发现只有与接触时小灯泡才发光，这说明接触、、时，电路仍然是断开的，接触时电路是闭合的，所以断路出现在之间，即灯泡断路。
故选D。
5．C
【详解】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L1、L2都不亮，说明两灯泡都发生了短路或者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点时，两小灯泡都亮，说明在cd之间存在断路。
故选C。
6．D
【详解】由题意可知当闭合开关S2后，L1将被短路，L2有电流可以正常通过，故L1不亮，L2两端的电压将比之前变大，根据电功率公式
电压变大，实际功率变大，L2将变亮，故D符合题意，ABC不符合题意。
故选D。
7．A
【详解】由实物图可知，开关S1在干路中，控制整个电路，两灯泡并联，S2控制L2，则A符合题意，BCD不符合题意。
故选A。
8．C
【详解】实物图中，两灯串联，开关在电路中，故ABD不符合题意，C符合题意。
故选C。
9．A
【详解】由题意可知，“浴霸”里的电加热器和换气扇能独立工作互不干扰，故应该并联且各有一个开关进行控制。故A符合题意，BCD不符合题意。
故选A。
10．D
【详解】A．由图可知，当前门开关闭合后门开关断开时，灯泡发光，电铃不响；当前门开关断开后门开关闭合时，灯泡发光，电铃响，故A不符合题意；
B．由图可知，当前门开关闭合后门开关断开时，灯泡不亮，故B不符合题意；
C．由图可知，当前门开关闭合后门开关断开时，灯泡不亮，电铃响；当前门开关断开后门开关闭合时，灯泡亮，电铃不响，故C不符合题意；
D．由图可知，当前门开关闭合后门开关断开时，灯泡亮，电铃不响；当前门开关断开后门开关闭合时，灯泡不亮，电铃响，故D符合题意。
故选D。
11．C
【详解】当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。表明开关与灯泡是并联的，闭合时灯泡短路，所以不亮，为防止此时电源短路，电路中应串联一个保护电阻R。故C符合题意，ABD不符合题意。
故选C。
12．C
【详解】AB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电源，故AB不符合题意；
CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温低于50℃时开关应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应断开，由题意可知，符合这一规律的应该是K1，故C符合题意，D不符合题意。
故选C。
13．A
【详解】根据题意可知，当闭合甲房间的开关时，只有乙房间电铃响，当闭合乙房间开关时，只有甲房间电铃响，这说明两个电铃能独立工作，是并联的，甲房间的开关与乙房间的电铃串联在条支路中，乙房间的开关和甲房间的电铃串联在另一条支路中，故A符合题意，BCD不符合题意。
故选A。
14．A
【详解】A．当房客闭合开关S1，只有“请勿打扰”灯泡L连入电路中，灯泡L发光；来访者闭合门铃开关S2，门铃R短路，R不发声；只有在S1断开，S2闭合时，灯与门铃串联，因R的电阻远大于L的电阻，故电源电压基本加在R的两端，门铃才发出“叮咚”声（灯的电压很小，故灯不发光），故A符合题意；
Ｂ．当房客闭合开关S1，门铃R 连入电路中，门铃发出“叮咚”声，L不发光，故B不符合题意；
C．当房客闭合开关S1，门铃R 连入电路中，门铃发出“叮咚”声，L不发光，故C不符合题意；
D．当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者闭合门铃开关S2，门铃R与灯并联，灯发光，门铃发出“叮咚”声，故D不符合题意。
故选A。
15．AD
【详解】A．如图所示，当连接a、b时，电路中只有R1和R2串联，故A符合题意；
B．如图所示，当连接c、d时，电路由R1和R3并联，故B不符合题意；
C D．如图所示，当连接a、b时，电路总电阻是R1和R2电阻之和，当连接c、d时，R1支路上电阻只有自己的电阻，根据欧姆定律可知，电压不变时，电阻越小，电流越大，故从连接a、b旋转至c、d时，通过R1的电流变大。故C不符合题意，D符合题意。
故选AD。
16． 轻小物体 并
【详解】[1] 风扇上旋转的扇叶与空气发生摩擦会产生静电，带电的扇叶吸引灰尘能说明带电物体有吸引轻小物体的性质。
[2]家庭电路中电风扇与其他家用电器能独立工作，互不影响，故是并联的。
17． 并 半导体
【详解】[1]如图所示的护眼灯，每个教室里的这9盏护眼灯是互不影响的，所以它们之间一定是并联的。
[2]是发光二极管做成的，发光二极管是半导体材料。
18． 串联 并联 电源短路
【详解】由图示可知，只闭合S1，电阻R1R2组成串联电路；当断开S1闭合S2S3，电阻R1R2组成并联电路；同时闭合S1S3，会短路电源，这是不允许的．
电路的连接方式
19． 开关 铜 短路
【详解】[1]电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关等元件和输送电能的导线组成。
[2]因实验室用的导线电阻非常小，甚至可以忽略，故实验室所用导线是导电性能较好的铜。
[3]用导线直接将电源两极连接起来的电路叫短路； 电源短路时，电路中有强大的电流通过，可能烧毁电源，甚至引起火灾，因此绝对不允许发生电源短路。
20． 开关 绝缘 断路
【详解】[1]条带左端插在两电池之间，电路中没有电流，大门一旦被打开，条带从两电池之间拔出，电路中有电流，所以条带控制电路中电流的通断，相当于开关。
[2]条带左端插在两电池之间，电路中没有电流，所以条带是良好的绝缘体。
[3]把大门打开，电铃响而灯不亮，灯与电铃并联，如果灯短路，电铃也被短路，不符合题意；如果灯断路，灯不亮，对另一条支路没有影响，符合题意，所以是灯断路。
21． a 通路 对点火器短路
【详解】[1]由题意可知，断开此开关，指示灯熄灭，整个装置停止工作，所以，该开关应与指示灯串联，同时能控制整个电路；由电路图可知，开关S应安装在a处。
[2][3]由电路图可知，定时器与点火器并联；点放烟花前，只有定时器是通路时（相当于一根导线），才能将点火器短路，使点火器不能工作；否则，在进行倒计时，点火器工作会点燃烟花造成人员伤害；因此其目的是：对点火器短路，进行倒计时，避免点燃烟花造成人员伤害。
22．
【详解】电压表电阻较大，在电路中一般视为开路；电流表电阻很小，在电路中视为导线。由图可知，电流从电源正极流出，必须经过上方的虚线框内的电表，所以该电表是电流表；开关S闭合后，电阻R1、R2都可正常工作，电流必须流经R1、R2所在的电路，下方虚线框内的电表与R1、R2并联，如果是电流表，会造成R1、R2短路，所以下方虚线框内是电压表，如图所示：

23．
【详解】由题知，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯L1的电流，则电流表与灯泡串联在一条支路中，实物图如下所示

24．
【详解】利用伏安法测量电阻，电压表并联在待测电阻两端，由于电源为2节干电池，电源电压为3V，电压表选择小量程即可，正接线柱接入，负接线柱接出，而滑动变阻器一上一下串联接入电路，要求滑动变阻器的滑片P向右移动时，电流表的示数变小，说明滑动变阻器的滑片P向右移动时，接入的阻值变大，总电阻变大，电流表的示数变小，故接入的是左下方接线柱，如图所示：
25．
【详解】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图，如下图所示：
26．
【详解】分析实物图，开关S和电流表A1位于干路，开关S1控制灯L1，电流表A2也与L1串联；
另一支路为L2灯，据此画出电路图如下：
【点睛】读懂实物图是关键，实物图看起来没有电路图有条理，可以根据电流的走向进行逐一分辨，弄清楚各个元件的连接关系，再画出电路图．
