科学浙教版第7节 电路分析与应用精品第1课时课时练习
展开
这是一份科学浙教版第7节 电路分析与应用精品第1课时课时练习，共4页。试卷主要包含了串联电路电压的特点，动态电路的分析计算，学科综合，拓展创新等内容，欢迎下载使用。

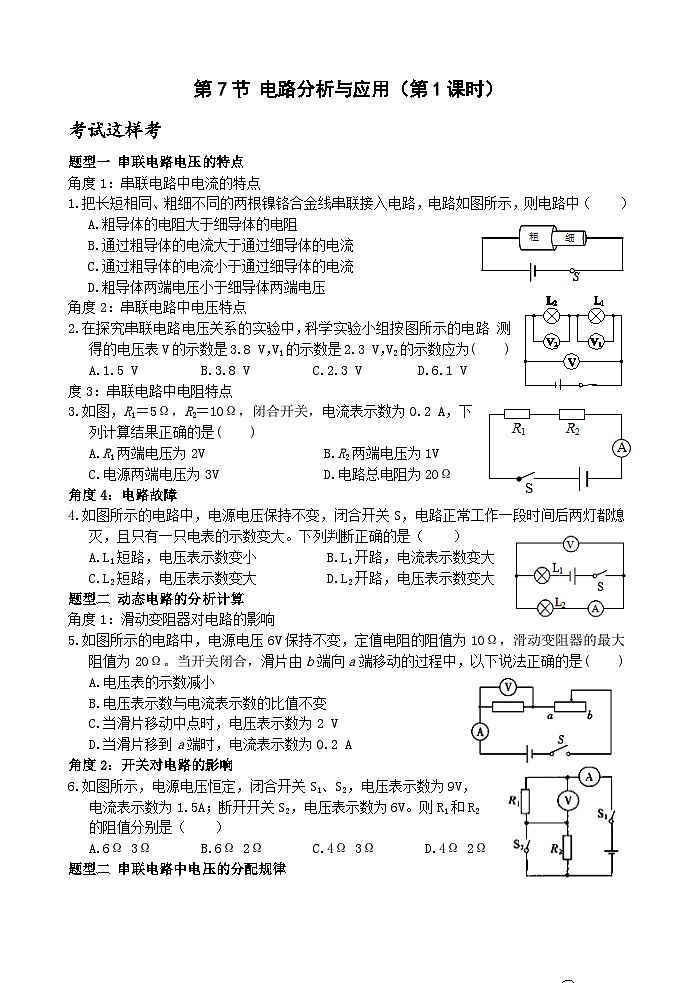

题型一 串联电路电压的特点
角度1：串联电路中电流的特点
1.把长短相同、粗细不同的两根镍铬合金线串联接入电路，电路如图所示，则电路中（ ）
A.粗导体的电阻大于细导体的电阻
B.通过粗导体的电流大于通过细导体的电流
C.通过粗导体的电流小于通过细导体的电流
D.粗导体两端电压小于细导体两端电压
角度2：串联电路中电压特点
2.在探究串联电路电压关系的实验中，科学实验小组按图所示的电路 测得的电压表V的示数是3.8 V，V1的示数是2.3 V，V2的示数应为( )
A.1.5 V B.3.8 V C.2.3 V D.6.1 V
度3：串联电路中电阻特点
3.如图，R1＝5Ω，R2＝10Ω，闭合开关，电流表示数为0.2 A，下
列计算结果正确的是( )
A.R1两端电压为2V B.R2两端电压为1V
C.电源两端电压为3V D.电路总电阻为20Ω
角度4：电路故障
4.如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后两灯都熄
灭，且只有一只电表的示数变大。下列判断正确的是（ ）
A.L1短路，电压表示数变小 B.L1开路，电流表示数变大
C.L2短路，电压表示数变大 D.L2开路，电压表示数变大
题型二 动态电路的分析计算
角度1：滑动变阻器对电路的影响
5.如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大
阻值为20Ω。当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是( )
A.电压表的示数减小
B.电压表示数与电流表示数的比值不变
C.当滑片移动中点时，电压表示数为2 V
D.当滑片移到a端时，电流表示数为0.2 A
角度2：开关对电路的影响
6.如图所示，电源电压恒定，闭合开关S1、S2，电压表示数为9V，
电流表示数为1.5A；断开开关S2，电压表示数为6V。则R1和R2
的阻值分别是（ ）
A.6Ω 3Ω B.6Ω 2Ω C.4Ω 3Ω D.4Ω 2Ω
题型二 串联电路中电压的分配规律

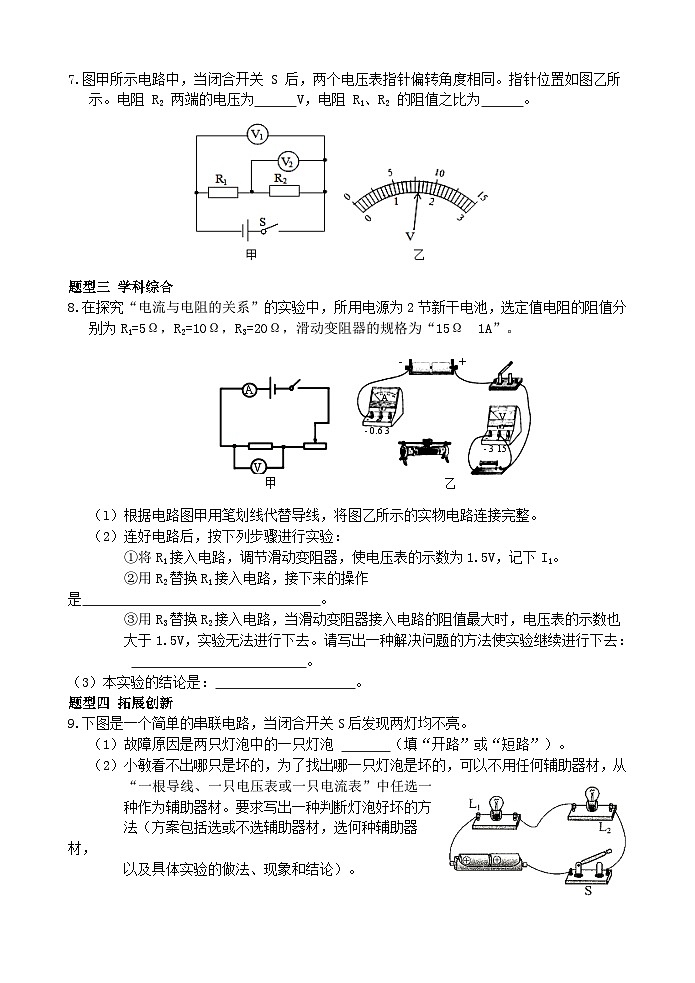

7.图甲所示电路中，当闭合开关 S 后，两个电压表指针偏转角度相同。指针位置如图乙所
示。电阻 R2 两端的电压为 V，电阻 R1、R2 的阻值之比为 。
题型三 学科综合
8.在探究“电流与电阻的关系”的实验中，所用电源为2节新干电池，选定值电阻的阻值分
别为R1=5Ω，R2=10Ω，R3=20Ω，滑动变阻器的规格为“15Ω 1A”。
A
V
A
V
- +
- 0.6 3
- 3 15
甲 乙
（l）根据电路图甲用笔划线代替导线，将图乙所示的实物电路连接完整。
（2）连好电路后，按下列步骤进行实验：
①将R1接入电路，调节滑动变阻器，使电压表的示数为1.5V，记下I1。
②用R2替换R1接入电路，接下来的操作是 。
③用R3替换R2接入电路，当滑动变阻器接入电路的阻值最大时，电压表的示数也
大于1.5V，实验无法进行下去。请写出一种解决问题的方法使实验继续进行下去：
。
（3）本实验的结论是： 。
题型四 拓展创新
9.下图是一个简单的串联电路，当闭合开关S后发现两灯均不亮。
（1）故障原因是两只灯泡中的一只灯泡 （填“开路”或“短路”）。
（2）小敏看不出哪只是坏的，为了找出哪一只灯泡是坏的，可以不用任何辅助器材，从
“一根导线、一只电压表或一只电流表”中任选一
种作为辅助器材。要求写出一种判断灯泡好坏的方
法（方案包括选或不选辅助器材，选何种辅助器材，
以及具体实验的做法、现象和结论）。
能力提升训练
1.两只定值电阻，甲标有“10欧1安”，乙标有“15欧0.6安”，把它们串联起来，两端
允许加的最高电压是（ ）
A.25伏 B.19伏 C.15伏 D.10伏
2.如图甲所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值
为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（ B ）
A.图甲中的R0 有保护电路的作用 B.温度降低时，电压表与电流表示数的比值变小
C.温度升高时，电压表的示数会变小 D.温度为40℃时，电流表的示数为0.2A
3.如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左
端的过程中，R1、R2的I-U关系图像如图乙所示，则下列判断正确的是（ C）
A.图线A是电阻R1的I-U关系图像 B.电源电压为14V
C.R1的阻值是20Ω D.滑动变阻器R2的最大阻值为30Ω
4.如图甲所示，电源电压保持不变，R1为定值电阻．当闭合开关S，滑动变阻器滑片P从a
端移到b端，两电表示数变化关系用图乙线段AB表示。求：
（1）电源电压和R1的阻值；
（2）滑片P滑到ab中点时电压表的示数。
参考答案
考试这样考
1.D 2.A 3.C 4.D 5.B 6.A 4:1
8.（1）；
（2）②调节滑动变阻器，使电压表示数为1.5V，记下电流表的示数I2；
③换用最大阻值较大的滑动变阻器（或换用电压较低的电源）；
（3）电压一定时，导体中的电流跟导体的电阻成反比．
9.（1）开路
（2）方法一：将导线与灯L1并联，则灯L1会被导线短路；闭合开关，如果灯L2发光，则L1是断路；如果灯L2 不亮，则L2是断路。方法二：将电流表与灯L1并联，由于电流表的作用相当于导线，则灯L1会被电流表短路，闭合开关后，若电流表有示数，则L1是断路。若电流表无示数，则L2是断路。
能力提升训练
1.C 2.B 3.C 4.(1)6V 10欧 （2）3V
题型一 串联电路电压的特点
角度1：串联电路中电流的特点
1.把长短相同、粗细不同的两根镍铬合金线串联接入电路，电路如图所示，则电路中（ ）
A.粗导体的电阻大于细导体的电阻
B.通过粗导体的电流大于通过细导体的电流
C.通过粗导体的电流小于通过细导体的电流
D.粗导体两端电压小于细导体两端电压
角度2：串联电路中电压特点
2.在探究串联电路电压关系的实验中，科学实验小组按图所示的电路 测得的电压表V的示数是3.8 V，V1的示数是2.3 V，V2的示数应为( )
A.1.5 V B.3.8 V C.2.3 V D.6.1 V
度3：串联电路中电阻特点
3.如图，R1＝5Ω，R2＝10Ω，闭合开关，电流表示数为0.2 A，下
列计算结果正确的是( )
A.R1两端电压为2V B.R2两端电压为1V
C.电源两端电压为3V D.电路总电阻为20Ω
角度4：电路故障
4.如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后两灯都熄
灭，且只有一只电表的示数变大。下列判断正确的是（ ）
A.L1短路，电压表示数变小 B.L1开路，电流表示数变大
C.L2短路，电压表示数变大 D.L2开路，电压表示数变大
题型二 动态电路的分析计算
角度1：滑动变阻器对电路的影响
5.如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大
阻值为20Ω。当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是( )
A.电压表的示数减小
B.电压表示数与电流表示数的比值不变
C.当滑片移动中点时，电压表示数为2 V
D.当滑片移到a端时，电流表示数为0.2 A
角度2：开关对电路的影响
6.如图所示，电源电压恒定，闭合开关S1、S2，电压表示数为9V，
电流表示数为1.5A；断开开关S2，电压表示数为6V。则R1和R2
的阻值分别是（ ）
A.6Ω 3Ω B.6Ω 2Ω C.4Ω 3Ω D.4Ω 2Ω
题型二 串联电路中电压的分配规律
7.图甲所示电路中，当闭合开关 S 后，两个电压表指针偏转角度相同。指针位置如图乙所
示。电阻 R2 两端的电压为 V，电阻 R1、R2 的阻值之比为 。
题型三 学科综合
8.在探究“电流与电阻的关系”的实验中，所用电源为2节新干电池，选定值电阻的阻值分
别为R1=5Ω，R2=10Ω，R3=20Ω，滑动变阻器的规格为“15Ω 1A”。
A
V
A
V
- +
- 0.6 3
- 3 15
甲 乙
（l）根据电路图甲用笔划线代替导线，将图乙所示的实物电路连接完整。
（2）连好电路后，按下列步骤进行实验：
①将R1接入电路，调节滑动变阻器，使电压表的示数为1.5V，记下I1。
②用R2替换R1接入电路，接下来的操作是 。
③用R3替换R2接入电路，当滑动变阻器接入电路的阻值最大时，电压表的示数也
大于1.5V，实验无法进行下去。请写出一种解决问题的方法使实验继续进行下去：
。
（3）本实验的结论是： 。
题型四 拓展创新
9.下图是一个简单的串联电路，当闭合开关S后发现两灯均不亮。
（1）故障原因是两只灯泡中的一只灯泡 （填“开路”或“短路”）。
（2）小敏看不出哪只是坏的，为了找出哪一只灯泡是坏的，可以不用任何辅助器材，从
“一根导线、一只电压表或一只电流表”中任选一
种作为辅助器材。要求写出一种判断灯泡好坏的方
法（方案包括选或不选辅助器材，选何种辅助器材，
以及具体实验的做法、现象和结论）。
能力提升训练
1.两只定值电阻，甲标有“10欧1安”，乙标有“15欧0.6安”，把它们串联起来，两端
允许加的最高电压是（ ）
A.25伏 B.19伏 C.15伏 D.10伏
2.如图甲所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值
为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（ B ）
A.图甲中的R0 有保护电路的作用 B.温度降低时，电压表与电流表示数的比值变小
C.温度升高时，电压表的示数会变小 D.温度为40℃时，电流表的示数为0.2A
3.如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左
端的过程中，R1、R2的I-U关系图像如图乙所示，则下列判断正确的是（ C）
A.图线A是电阻R1的I-U关系图像 B.电源电压为14V
C.R1的阻值是20Ω D.滑动变阻器R2的最大阻值为30Ω
4.如图甲所示，电源电压保持不变，R1为定值电阻．当闭合开关S，滑动变阻器滑片P从a
端移到b端，两电表示数变化关系用图乙线段AB表示。求：
（1）电源电压和R1的阻值；
（2）滑片P滑到ab中点时电压表的示数。
参考答案
考试这样考
1.D 2.A 3.C 4.D 5.B 6.A 4:1
8.（1）；
（2）②调节滑动变阻器，使电压表示数为1.5V，记下电流表的示数I2；
③换用最大阻值较大的滑动变阻器（或换用电压较低的电源）；
（3）电压一定时，导体中的电流跟导体的电阻成反比．
9.（1）开路
（2）方法一：将导线与灯L1并联，则灯L1会被导线短路；闭合开关，如果灯L2发光，则L1是断路；如果灯L2 不亮，则L2是断路。方法二：将电流表与灯L1并联，由于电流表的作用相当于导线，则灯L1会被电流表短路，闭合开关后，若电流表有示数，则L1是断路。若电流表无示数，则L2是断路。
能力提升训练
1.C 2.B 3.C 4.(1)6V 10欧 （2）3V
