A．R1＝24Ω
B．I1∶I2 ＝4∶1
C．U＝24V
D．R1∶R2＝2∶1

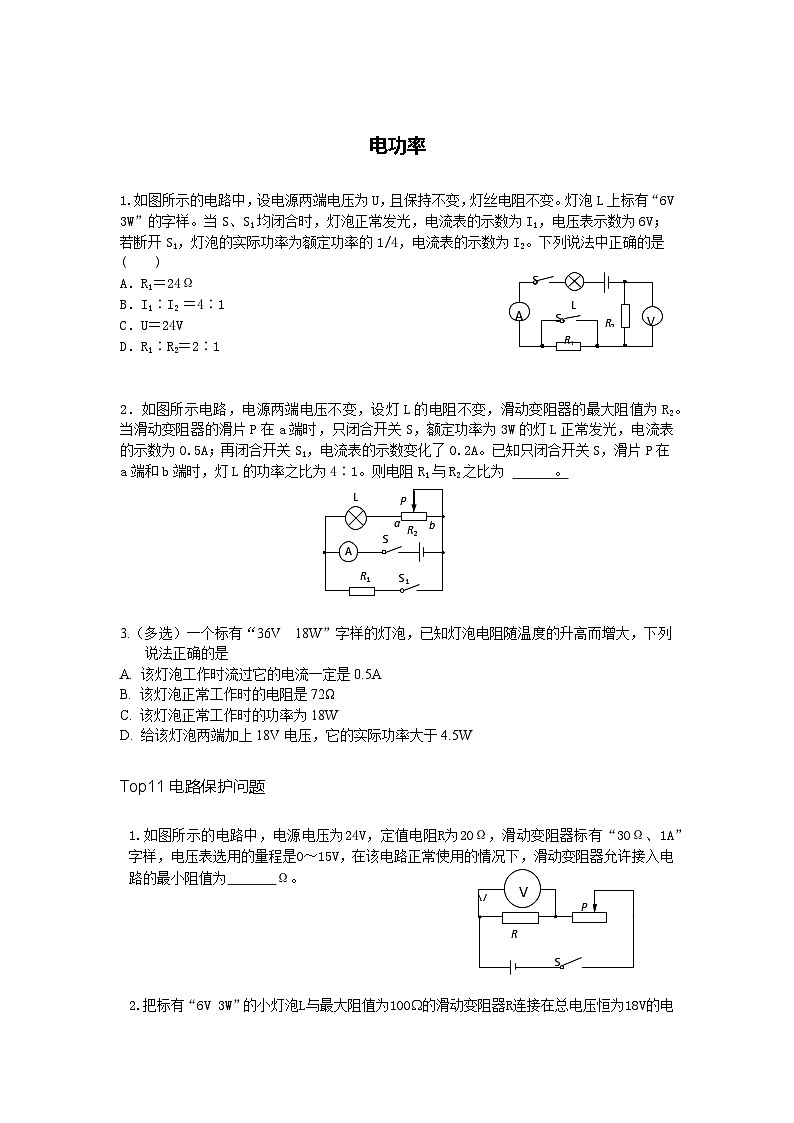

2．如图所示电路，电源两端电压不变，设灯L的电阻不变，滑动变阻器的最大阻值为R2。当滑动变阻器的滑片P在a端时，只闭合开关S，额定功率为3W的灯L正常发光，电流表的示数为0.5A；再闭合开关S1，电流表的示数变化了0.2A。已知只闭合开关S，滑片P在a端和b端时，灯L的功率之比为4∶1。则电阻R1与R2之比为 。
A
S
R2
R1
S1
P
a
b
L
3.（多选）一个标有“36V 18W”字样的灯泡，已知灯泡电阻随温度的升高而增大，下列说法正确的是
A. 该灯泡工作时流过它的电流一定是0.5A
B. 该灯泡正常工作时的电阻是72Ω
C. 该灯泡正常工作时的功率为18W
D. 给该灯泡两端加上18V电压，它的实际功率大于4.5W
Tp11电路保护问题
S
P
V
V
R
1.如图所示的电路中，电源电压为24V，定值电阻R为20Ω，滑动变阻器标有“30Ω、1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，滑动变阻器允许接入电路的最小阻值为 Ω。

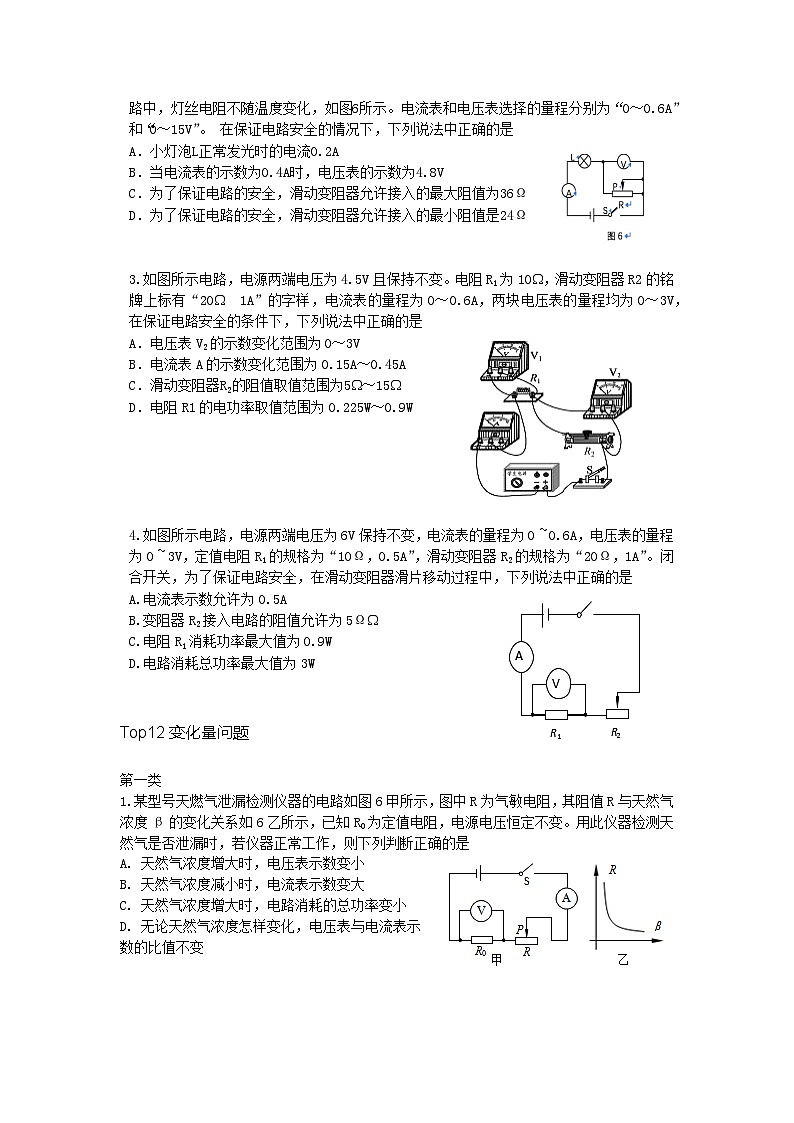

2.把标有“6V 3W”的小灯泡L与最大阻值为100的滑动变阻器R连接在总电压恒为18V的电路中，灯丝电阻不随温度变化，如图6所示。电流表和电压表选择的量程分别为“0～0.6A”和“0～15V”。 在保证电路安全的情况下，下列说法中正确的是
A．小灯泡L正常发光时的电流0.2A
B．当电流表的示数为0.4A时，电压表的示数为4.8V
C．为了保证电路的安全，滑动变阻器允许接入的最大阻值为36Ω
D．为了保证电路的安全，滑动变阻器允许接入的最小阻值是24Ω
3.如图所示电路，电源两端电压为4.5V且保持不变。电阻R1为10，滑动变阻器R2的铭牌上标有“20 1A”的字样，电流表的量程为0～0.6A，两块电压表的量程均为0～3V，在保证电路安全的条件下，下列说法中正确的是
A．电压表V2的示数变化范围为0～3V
B．电流表A的示数变化范围为0.15A～0.45A
C．滑动变阻器R2的阻值取值范围为5～15
D．电阻R1的电功率取值范围为0.225W～0.9W
S
A
V
R1
R2
4.如图所示电路，电源两端电压为6V保持不变，电流表的量程为0 ~ 0.6A，电压表的量程为0 ~ 3V，定值电阻R1的规格为“10Ω，0.5A”，滑动变阻器R2的规格为“20Ω，1A”。闭合开关，为了保证电路安全，在滑动变阻器滑片移动过程中，下列说法中正确的是
A.电流表示数允许为0.5A
B.变阻器R2接入电路的阻值允许为5Ω
C.电阻R1消耗功率最大值为0.9W
D.电路消耗总功率最大值为3W
Tp12变化量问题
第一类
1.某型号天燃气泄漏检测仪器的电路如图6甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如6乙所示，已知R0为定值电阻，电源电压恒定不变。用此仪器检测天然气是否泄漏时，若仪器正常工作，则下列判断正确的是
A. 天然气浓度增大时，电压表示数变小
B. 天然气浓度减小时，电流表示数变大
C. 天然气浓度增大时，电路消耗的总功率变小
D. 无论天然气浓度怎样变化，电压表与电流表示数的比值不变
2.如图6所示是科技小组的几位同学设计的天然气泄漏检测电路，其中R为气敏电阻，R的阻值随天然气浓度变化曲线如图7所示，R0为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大，图6中电路图符合设计要求的是
图7
浓度
R
O
R
S
R0
V
R
R
S
R0
A
R
S
R0
V
D
C
B
图6
A
R
S
R0
A
3.图6所示是一种风速测定装置。其中风速表是由电压表改装而成，R 为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片相连（活塞与管道壁接触紧密），活塞运动时，细杆可带动滑动变阻器滑片移动。当风速变小时，下列说法中正确的是
R
V
S
风
图6
R1
A．电压表示数变大
B．电压表示数变小
C．活塞上方气压变小
D．活塞向上移动
图4
S2
R1
R2
A
V
S1
4.在如图4所示的电路中，电源两端的电压保持不变，在开关S1闭合的情况下，开S2闭合后与S2断开时相比，电流表、电压表示数的变化，下列说法中正确的是（ ）
A．电流表的示数变大
B．电流表的示数变小
C．电压表的示数变大
D．电压表的示数变小
5图5
R1
P
S
R2
.图5所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，两个电压表V1、V2分别接入电路不同位置（图中未画出）。闭合开关S，向右移动滑片P，发现电压表V1示数增大，电压表V2示数减小。下列判断中正确的是
A．电压表V1测量的是电阻R1两端的电压
B．电压表V2测量的是电源两端的电压
C．在移动滑片的过程中，电阻R1与R2的电功率之比减小
D．在移动滑片的过程中，电压表V1与V2的示数之和增大
V
V
RG
R0
光
S
6.如图所示，为某光敏电阻的控制电路示意图，电源两端电压保持不变，R0为定值电阻，RG为光敏电阻，其阻值随空气透光程度的减弱而增大。闭合开关S，当空气透光程度减弱时，下列判断正确的是
A. 电路中的电流增大
B. 电阻RG两端电压减小
C. 电路消耗的总功率增大
D. 电阻R0每秒钟消耗的电能减小
7.国家规定严禁在公共场所吸烟，小明设计了一种简易烟雾报警装置如图8所示。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大。当电流表的示数减小至某一数值时，电流表的指针进入报警区域。闭合开关S后，当有烟雾
图8
报警仪表
R
R0
V
A
激光
发生器
烟雾
S
遮挡射向光敏电阻R的激光时，下列判断正确的是
A．R0两端电压增大
B．电路消耗的总功率增大
C．电压表与电流表的示数之比增大
D．增大R0的阻值，可使装置在更高浓度烟雾下才报警
第二类：
1．如图8是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R0为定值电阻R为气敏电阻（其阻值随天然气浓度的增大而减小），则（ ）
气敏电阻
A. 天然气浓度增大，电压表示数变大
B. 天然气浓度减小，电流表示数变大
C. 天然气浓度增大，电路消耗的总电功率变小
D. 天然气浓度减小，电压表与电流表示数的比值不变．
2．图中R1为定值电阻，R2为滑动变阻器，则以下说法中正确的是 （ ）（多选）
A、R2不变时，V1读数与A读数之比等于R1
B、R2不变时，V2读数与A读数之比等于R1
C、R2改变一定量时，V2读数的变化量与A读数的变化量之比的绝对值等于R1
D、R2改变一定量时，V1读数的变化量与A读数的变化量之比的绝对值等于R1
