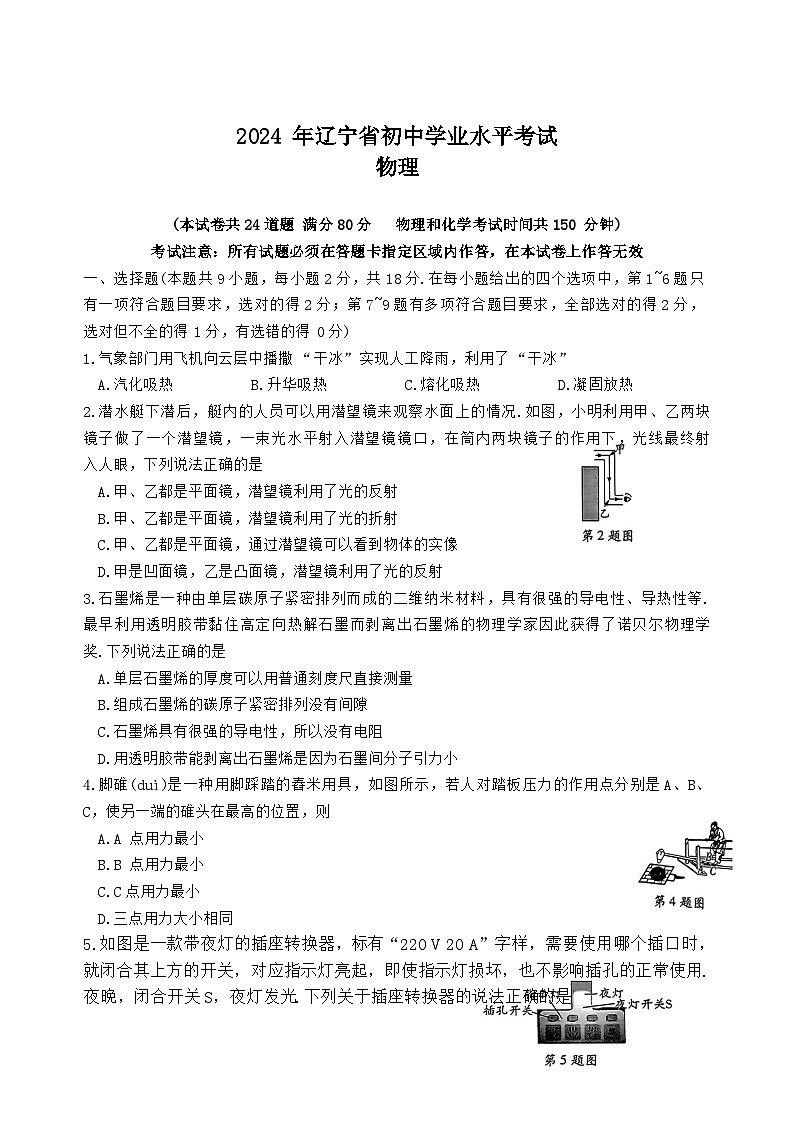

2024年辽宁省中考物理试题（含答案）

这是一份2024年辽宁省中考物理试题（含答案），共8页。试卷主要包含了选择题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。

(本试卷共24道题 满分80分 物理和化学考试时间共150 分钟)
考试注意：所有试题必须在答题卡指定区域内作答，在本试卷上作答无效
一、选择题(本题共9小题，每小题2分，共18分.在每小题给出的四个选项中，第1~6题只有一项符合题目要求，选对的得2分；第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分)
1.气象部门用飞机向云层中播撒“干冰”实现人工降雨，利用了“干冰”
A.汽化吸热 B.升华吸热 C.熔化吸热 D.凝固放热
2.潜水艇下潜后，艇内的人员可以用潜望镜来观察水面上的情况.如图，小明利用甲、乙两块镜子做了一个潜望镜，一束光水平射入潜望镜镜口，在筒内两块镜子的作用下，光线最终射入人眼，下列说法正确的是
A.甲、乙都是平面镜，潜望镜利用了光的反射
B.甲、乙都是平面镜，潜望镜利用了光的折射
C.甲、乙都是平面镜，通过潜望镜可以看到物体的实像
D.甲是凹面镜，乙是凸面镜，潜望镜利用了光的反射
3.石墨烯是一种由单层碳原子紧密排列而成的二维纳米材料，具有很强的导电性、导热性等.最早利用透明胶带黏住高定向热解石墨而剥离出石墨烯的物理学家因此获得了诺贝尔物理学奖.下列说法正确的是
A.单层石墨烯的厚度可以用普通刻度尺直接测量
B.组成石墨烯的碳原子紧密排列没有间隙
C.石墨烯具有很强的导电性，所以没有电阻
D.用透明胶带能剥离出石墨烯是因为石墨间分子引力小
4.脚碓(duì)是一种用脚踩踏的舂米用具，如图所示，若人对踏板压力的作用点分别是A、B、C，使另一端的碓头在最高的位置，则
A.A 点用力最小
B.B 点用力最小
C.C点用力最小
D.三点用力大小相同
5.如图是一款带夜灯的插座转换器，标有“220 V 20 A”字样，需要使用哪个插口时，就闭合其上方的开关，对应指示灯亮起，即使指示灯损坏，也不影响插孔的正常使用.夜晚，闭合开关S，夜灯发光.下列关于插座转换器的说法正确的是

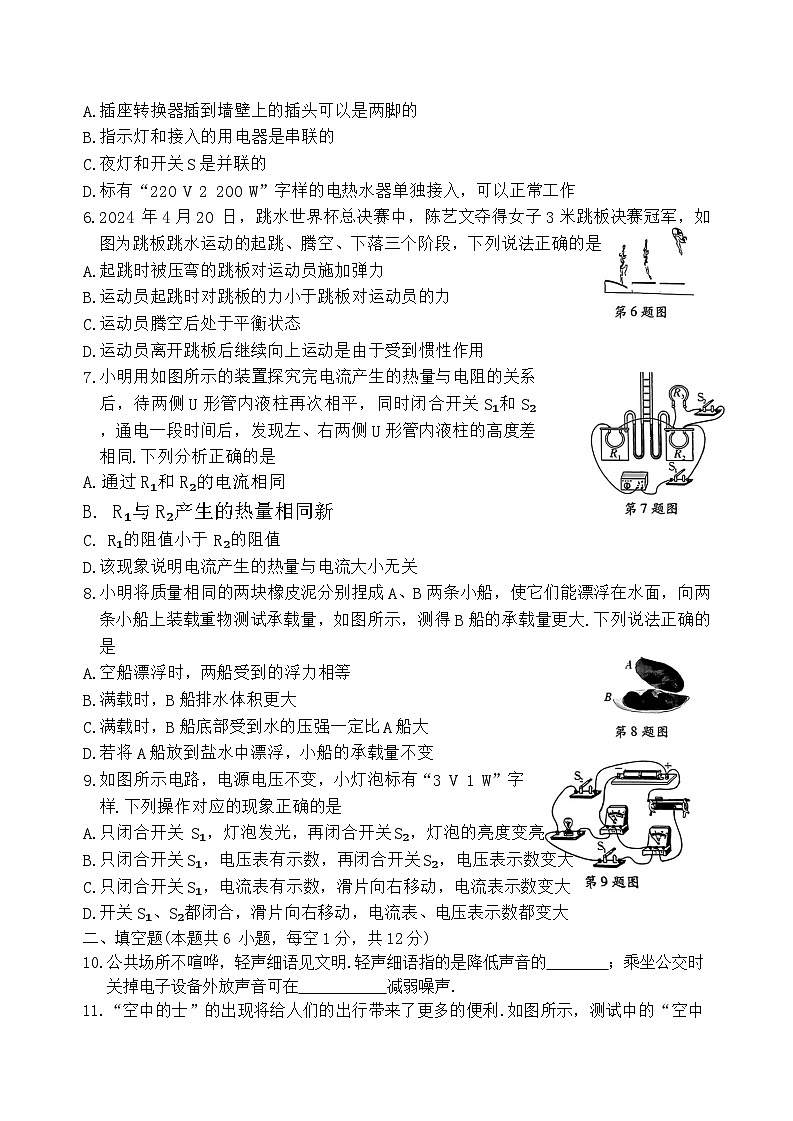

A.插座转换器插到墙壁上的插头可以是两脚的
B.指示灯和接入的用电器是串联的
C.夜灯和开关S是并联的
D.标有“220 V 2 200 W”字样的电热水器单独接入，可以正常工作
6.2024 年4月20 日，跳水世界杯总决赛中，陈艺文夺得女子3米跳板决赛冠军，如图为跳板跳水运动的起跳、腾空、下落三个阶段，下列说法正确的是
A.起跳时被压弯的跳板对运动员施加弹力
B.运动员起跳时对跳板的力小于跳板对运动员的力
C.运动员腾空后处于平衡状态
D.运动员离开跳板后继续向上运动是由于受到惯性作用
7.小明用如图所示的装置探究完电流产生的热量与电阻的关系后，待两侧U形管内液柱再次相平，同时闭合开关S₁和S₂，通电一段时间后，发现左、右两侧U形管内液柱的高度差相同.下列分析正确的是
A.通过R₁和R₂的电流相同
B. R₁与R₂产生的热量相同新
C. R₁的阻值小于 R₂的阻值
D.该现象说明电流产生的热量与电流大小无关
8.小明将质量相同的两块橡皮泥分别捏成A、B两条小船，使它们能漂浮在水面，向两条小船上装载重物测试承载量，如图所示，测得B船的承载量更大.下列说法正确的是
A.空船漂浮时，两船受到的浮力相等
B.满载时，B船排水体积更大
C.满载时，B船底部受到水的压强一定比A船大
D.若将A船放到盐水中漂浮，小船的承载量不变
9.如图所示电路，电源电压不变，小灯泡标有“3 V 1 W”字样.下列操作对应的现象正确的是
A.只闭合开关 S₁，灯泡发光，再闭合开关S₂，灯泡的亮度变亮
B.只闭合开关S₁，电压表有示数，再闭合开关S₂，电压表示数变大
C.只闭合开关S₁，电流表有示数，滑片向右移动，电流表示数变大
D.开关S₁、S₂都闭合，滑片向右移动，电流表、电压表示数都变大
二、填空题(本题共6 小题，每空1分，共12分)
10.公共场所不喧哗，轻声细语见文明.轻声细语指的是降低声音的 ；乘坐公交时关掉电子设备外放声音可在 减弱噪声.

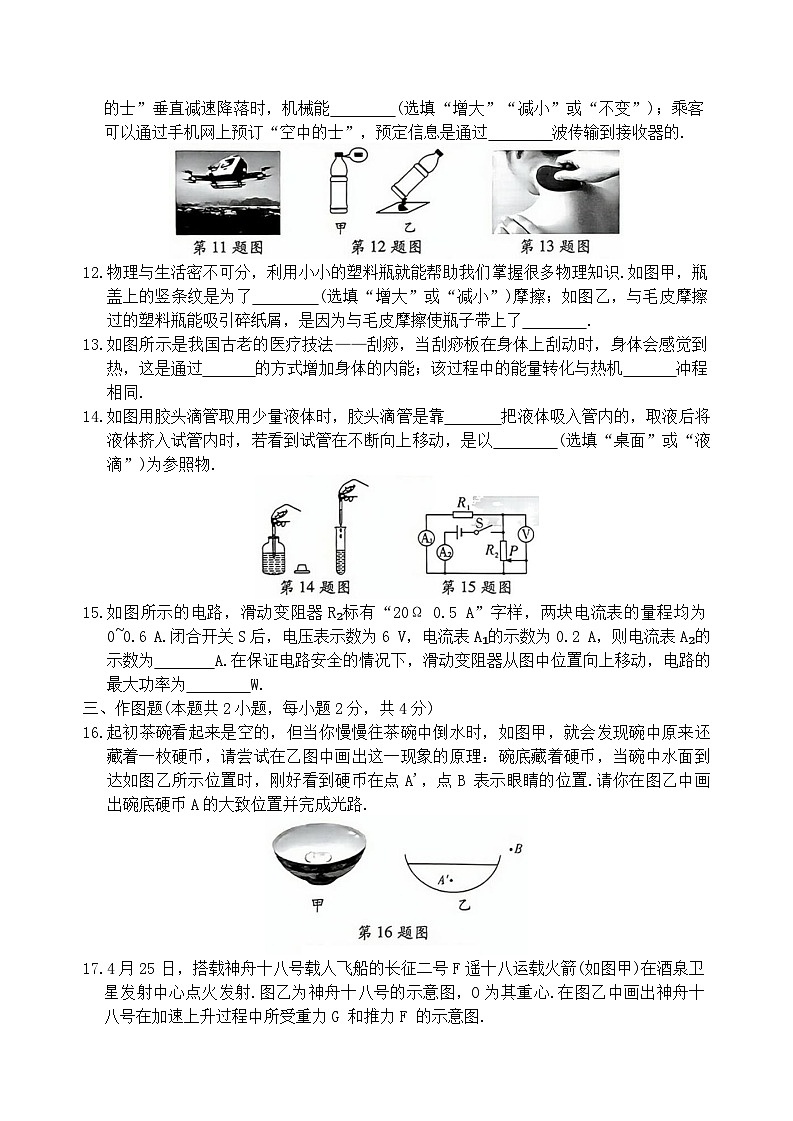

11.“空中的士”的出现将给人们的出行带来了更多的便利.如图所示，测试中的“空中的士”垂直减速降落时，机械能 (选填“增大”“减小”或“不变”)；乘客可以通过手机网上预订“空中的士”，预定信息是通过 波传输到接收器的.
12.物理与生活密不可分，利用小小的塑料瓶就能帮助我们掌握很多物理知识.如图甲，瓶盖上的竖条纹是为了 (选填“增大”或“减小”)摩擦；如图乙，与毛皮摩擦过的塑料瓶能吸引碎纸屑，是因为与毛皮摩擦使瓶子带上了 .
13.如图所示是我国古老的医疗技法——刮痧，当刮痧板在身体上刮动时，身体会感觉到热，这是通过 的方式增加身体的内能；该过程中的能量转化与热机 冲程相同.
14.如图用胶头滴管取用少量液体时，胶头滴管是靠 把液体吸入管内的，取液后将液体挤入试管内时，若看到试管在不断向上移动，是以 (选填“桌面”或“液滴”)为参照物.
15.如图所示的电路，滑动变阻器R₂标有“20Ω 0.5 A”字样，两块电流表的量程均为0~0.6 A.闭合开关S后，电压表示数为6 V，电流表A₁的示数为0.2 A，则电流表A₂的示数为 A.在保证电路安全的情况下，滑动变阻器从图中位置向上移动，电路的最大功率为 W.
三、作图题(本题共2小题，每小题2分，共4分)
16.起初茶碗看起来是空的，但当你慢慢往茶碗中倒水时，如图甲，就会发现碗中原来还藏着一枚硬币，请尝试在乙图中画出这一现象的原理：碗底藏着硬币，当碗中水面到达如图乙所示位置时，刚好看到硬币在点A'，点B 表示眼睛的位置.请你在图乙中画出碗底硬币A的大致位置并完成光路.
17.4月25 日，搭载神舟十八号载人飞船的长征二号F遥十八运载火箭(如图甲)在酒泉卫星发射中心点火发射.图乙为神舟十八号的示意图，O为其重心.在图乙中画出神舟十八号在加速上升过程中所受重力G 和推力F 的示意图.
四、实验题(本题共4小题，共24分)
18.(6分)为探究晶体和非晶体的熔化规律，小雨将质量相等的冰和松香分别放入两个相同的试管中，再将两个试管同时放入装有水的大烧杯中加热，如图甲所示.图乙中曲线A、B是根据实验数据绘制出的冰和松香温度随时间变化的图像.
(1)由图像可知，曲线 选填“A”或“B”)代表冰的熔化图像，冰是 (选填“晶体”或“非晶体”)，冰的熔化时间持续了 分钟，熔化过程中，冰不断吸热，温度
(2)继续给烧杯中的水加热至沸腾，并持续一段时间，发现试管中的水 (选填“能”或“不能”)沸腾.
(3)如图丙是“观察碘锤中的物态变化”实验，图甲、丙两个实验都采用水浴法加热的主要目的是 (填字母).
A.都是为了受热均匀
B.都是为了控制温度
C.图甲是为了受热均匀，图丙是为了控制温度
D.图甲是为了控制温度，图丙是为了受热均匀
19.(6分)小明最近总是看不清黑板上的字，到医院检查，医生说他患上了近视眼，需要配戴眼镜进行矫正.回到学校，小明用自制的水透镜来模拟眼睛看物体的情景，实验装置如图甲所示.
(1)小明先将蜡烛、水透镜、光屏三者聚拢，调整到如图甲所示的高度，这一操作的目的是
(2)小明将蜡烛和光屏调整至图乙所示的位置时，光屏上出现清晰的烛焰像(像未画出)，此像的性质是倒立、 的实像，这与眼球的成像原理 (选填“相同”或“不同”).
(3)小明将图乙中蜡烛和光屏的位置对调，光屏上再次出现清晰的烛焰像(像未画出)，此像的性质是倒立、 的实像，然后他将自己新配的眼镜镜片放在蜡烛和水透镜之间，光屏上原来清晰的像变得模糊不清，他要想重新得到清晰的烛焰像，他应利用注射器 (选填“向水透镜中注入”或“从水透镜中抽取”)少许水.
(4)通过实验探究，小明明白了自己近视眼成像情况和矫正做法，如图丙所示的四幅图中表示正确的是 (双选).
20.(5分)下面是小明测量盐水密度的实验.请你将实验过程补充完整.
(1)把天平放在水平台上，游码移至标尺左端的零刻度线处，若指针静止时指在分度盘右侧，他应向 (选填“左”或“右”)调节平衡螺母使横梁平衡.
(2)天平调平后，如图甲所示，测出盐水和烧杯的总质量为 g.
(3)将烧杯中的一部分盐水倒入量筒中，量筒中液面位置如图乙所示，则量筒中盐水的体积为 cm³.用天平测量烧杯与剩余盐水的总质量为38g，则盐水的密度为 kg/m³.
(4)小明不小心将一个玩具小球掉入量筒中(液体未溅出)，发现小球(图中未画出)漂浮在盐水中，量筒中液面位置如图丙所示，小明根据漂浮的原理，计算出小球重为 N.
21.(7分)小明为了测量额定电压为2.5 V小灯泡正常发光时灯丝的电阻，利用电压恒为4 V的电源，连接了如图甲所示电路，进行如下操作：
(1)小明选择好器材，连接了如图甲所示的部分电路，请用笔画线代替导线，将实验电路连接完整，使滑片P向右移动时，电流表的示数变大.
(2)开关闭合后，发现小灯泡不亮，电压表示数接近电源电压，电流表无示数，则原因可能是
(3)排除故障后，闭合开关，当滑动变阻器的滑片移到某一位置时，电压表的示数如图乙所示,为 v.
(4)为了测量小灯泡正常发光时的电阻，将滑动变阻器的滑片逐渐向 端调节.实验数据记录在如下表格中，通过计算可知小灯泡正常发光时灯丝的电阻为 Ω(结果保留一位小数).
(5)根据实验数据描点、绘制出灯丝的电流与电压关系图像如图丙所示，分析图像可知：研究导体中的电流与导体两端电压关系时，不能选用小灯泡的原因是 .
(6)生活中使用的白炽灯(小灯泡)是利用电流的 效应工作的，由于电光转化率较低，逐步被更为节能的LED灯所取代.
五、综合应用题(本题共3 小题，共22分)
22.(7分)一艘满载排水量为24 t的观光游船，水上最大速度为18 km/h，其所受阻力为8×10⁴N，在水中以最大速度匀速直线行驶0.5 h，河水密度为 1×10³kg/m³,g取10 N/kg.求:
(1)游船在水上匀速行驶的距离；
(2)游船牵引力做的功；
(3)距离水面1m 深处船身所受压强；
(4)游船漂浮在水面上时，受到的浮力.
23.(9分)4月份，北方城市基本停止供暖了，房间内比较阴凉.小明妈妈每晚因在电脑前长时间加班时感觉脚底凉，于是小明拟设计一个电加热脚垫，工作电路如图甲所示，它有加热、保温功能，接在220 V的家庭电路中使用，S是一个温控开关，加热电阻. R₁的阻值为48.4Ω，当处于加热状态时，脚垫被迅速加热，达到预定温度后，S自动切换到另一触点，脚垫处于保温状态，且保温时电路的总功率为88 W；不考虑温度对电阻的影响，请回答下列问题：
(1)保温状态时，电路中的电流为多少?
(2)加热状态测试时，小明分别在加热垫内装入1 kg的A、B 两种液体，如图乙是液体A和B的温度随时间变化的图像.根据图像判断，为了使脚垫快速升温，小明应选择哪种液体?若该液体的比热容为 2.1×10³J/kg⋅°C,则加热垫将该液体从 20°C加热到 40°C的过程中，加热效率为多少?
(3)从能源利用的角度，分析小明所设计的电路存在的不足.
24.(6分)让绿色低碳生活成为新时尚，小明的爸爸每天骑自行车上下班，但经常因下班晚了而夜路骑行.小明想为爸爸的自行车安装一个照明电路.他与实践小组的同学交流了想法，同学们提出建议，可以利用自行车车轮转动来发电，用于给照明电路供电.于是同学们制定了如下项目研究内容：
【项目名称】自行车自发电供电照明系统
【项目要求】骑行时发电，夜间可供LED灯照明
【项目分解】
(1)制作简易发电机在夜间为LED 照明灯供电的电路
(2)改进简易发电机供电的照明电路在夜间为LED照明灯稳定供电
【项目实施】
(1)制作简易发电机供电的照明电路并测试
如图甲是实验室用的手摇发电机，把一只小灯泡跟它连接起来，使线圈在磁场中转动，可以看到灯泡会发光，这表明电路中有了 ，手摇发电机发电是利用 现象.
如图乙，同学们按照手摇发电机的结构，在自行车车轮轮轴和前叉杆处安装了简易发电机供电的照明电路，为了实现控制LED 照明灯只在夜间工作，需要在电路中安装控制电路通断的 (填电学元件).第24 题图
在测试中同学们发现，由于车速不稳定，LED照明灯的亮度也不稳定.
(2)改进简易发电机供电的照明电路在夜间为LED 照明灯稳定供电
为了给 LED 照明灯稳定供电，同学们在供电系统中又增加了蓄电池，自行车骑行时可以给蓄电池充电，夜间用蓄电池为-LED 照明灯供电，如图丙是小明设计的能量流向图，图中A、B、C是系统中的元件，其中 是蓄电池，当车轮转动时，蓄电池就相当于电路中的
【项目拓展】
同学们设想，如果蓄电池的电能充足，可在系统中安装电动机，那就是一台电动车了.于是查阅了关于电动车的相关资料.
随着全球环境保护意识的提升和能源消耗问题的日益突出，电动车作为一种可持续发展的交通工具，受到了越来越多的关注.电动车在夜间利用电网的廉价“谷电”给蓄电池充电，能起到平抑电网的峰谷差作用.峰谷电价即把一天的24h划分几个时段，各时段执行不同的收费标准.表一是小明所在城市的峰谷电价计费情况，表二是一款电动共享汽车蓄电池的参数表，已经完全耗尽电量的蓄电池在充电桩充电，开始充电的时间为23：00，充满电需要付款 元.
表一： 表二：时段 收费标准
17:00~ 19:00平时段 8:00~ 14:00 0.60元/千瓦时
22:00~24:00
低谷时段 0:00~8:00 0.30元/千瓦时
实验次数
1
2
3
4
5
电压/V
1
1.5
2.1
2.5
3
电流:A
0.14
0.18
0.22
0.24
0.26
电池容量/(kW·h)
19.8
高峰时段 19:00~22:00 1元/千瓦时
充电电压/V
220
14:00~17:00
充电电流/A
15
