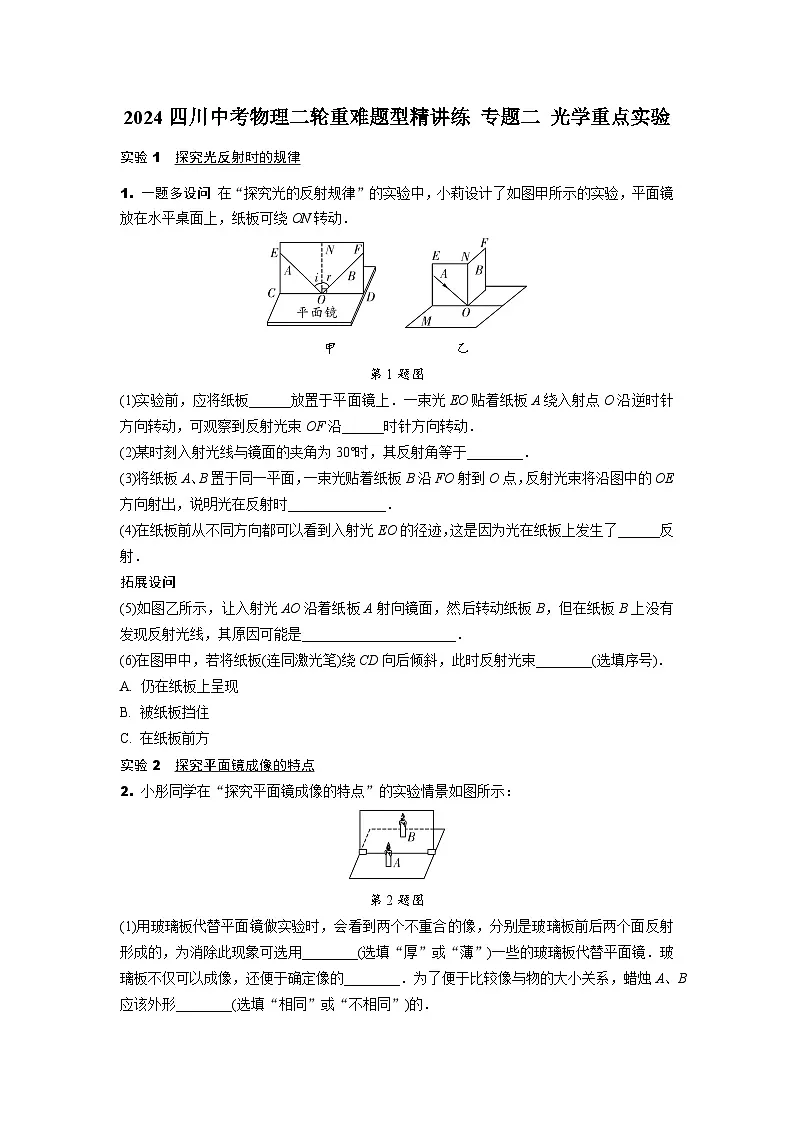

2024四川中考物理二轮重难题型精讲练 专题二 光学重点实验 （含答案）

这是一份2024四川中考物理二轮重难题型精讲练 专题二 光学重点实验 （含答案），共5页。

甲 乙
第1题图
(1)实验前，应将纸板______放置于平面镜上．一束光EO贴着纸板A绕入射点O沿逆时针方向转动，可观察到反射光束OF沿______时针方向转动．
(2)某时刻入射光线与镜面的夹角为30°时，其反射角等于________．
(3)将纸板A、B置于同一平面，一束光贴着纸板B沿FO射到O点，反射光束将沿图中的OE方向射出，说明光在反射时______________．
(4)在纸板前从不同方向都可以看到入射光EO的径迹，这是因为光在纸板上发生了______反射．
拓展设问
(5)如图乙所示，让入射光AO沿着纸板A射向镜面，然后转动纸板B，但在纸板B上没有发现反射光线，其原因可能是______________________．
(6)在图甲中，若将纸板(连同激光笔)绕CD向后倾斜，此时反射光束________(选填序号)．
A. 仍在纸板上呈现
B. 被纸板挡住
C. 在纸板前方
实验2 探究平面镜成像的特点
2. 小彤同学在“探究平面镜成像的特点”的实验情景如图所示：
第2题图
(1)用玻璃板代替平面镜做实验时，会看到两个不重合的像，分别是玻璃板前后两个面反射形成的，为消除此现象可选用________(选填“厚”或“薄”)一些的玻璃板代替平面镜．玻璃板不仅可以成像，还便于确定像的________．为了便于比较像与物的大小关系，蜡烛A、B应该外形________(选填“相同”或“不相同”)的．

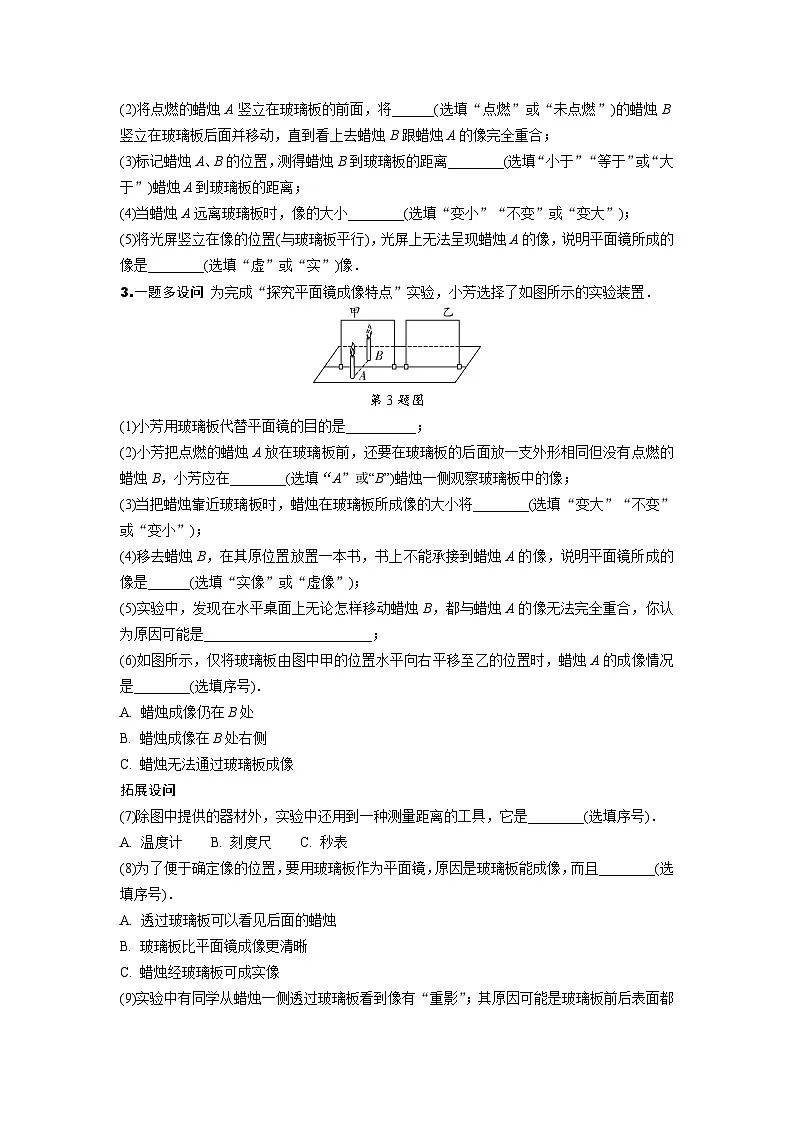

(2)将点燃的蜡烛A竖立在玻璃板的前面，将______(选填“点燃”或“未点燃”)的蜡烛B竖立在玻璃板后面并移动，直到看上去蜡烛B跟蜡烛A的像完全重合；
(3)标记蜡烛A、B的位置，测得蜡烛B到玻璃板的距离________(选填“小于”“等于”或“大于”)蜡烛A到玻璃板的距离；
(4)当蜡烛A远离玻璃板时，像的大小________(选填“变小”“不变”或“变大”)；
(5)将光屏竖立在像的位置(与玻璃板平行)，光屏上无法呈现蜡烛A的像，说明平面镜所成的像是________(选填“虚”或“实”)像．
3.一题多设问 为完成“探究平面镜成像特点”实验，小芳选择了如图所示的实验装置．
第3题图
(1)小芳用玻璃板代替平面镜的目的是__________；
(2)小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在________(选填“A”或“B”)蜡烛一侧观察玻璃板中的像；
(3)当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将________(选填“变大”“不变”或“变小”)；
(4)移去蜡烛B，在其原位置放置一本书，书上不能承接到蜡烛A的像，说明平面镜所成的像是______(选填“实像”或“虚像”)；
(5)实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合，你认为原因可能是________________________；
(6)如图所示，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，蜡烛A的成像情况是________(选填序号)．
A. 蜡烛成像仍在B处
B. 蜡烛成像在B处右侧
C. 蜡烛无法通过玻璃板成像
拓展设问
(7)除图中提供的器材外，实验中还用到一种测量距离的工具，它是________(选填序号)．
A. 温度计 B. 刻度尺 C. 秒表
(8)为了便于确定像的位置，要用玻璃板作为平面镜，原因是玻璃板能成像，而且________(选填序号)．
A. 透过玻璃板可以看见后面的蜡烛
B. 玻璃板比平面镜成像更清晰
C. 蜡烛经玻璃板可成实像
(9)实验中有同学从蜡烛一侧透过玻璃板看到像有“重影”；其原因可能是玻璃板前后表面都发生了光的________．改善“重影”问题的办法是____________________．
实验3 探究光折射时的特点
4. 一题多设问 某同学在做探究光的折射特点实验，如图甲是光从空气射入水中时的光路，实验中发现，折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧，通过实验还得到：
第4题图甲
(1)光从空气斜射到水面时，将______(选填“先后”或“同时”)发生反射和折射现象；
(2)一束光线从空气斜射入水中时，如果入射角逐渐增大，则折射角( )
A．逐渐减小，且总大于入射角
B．逐渐增大，且总小于入射角
C．逐渐减小，且总小于入射角
D．逐渐增大，且总大于入射角
(3)若用激光沿CO方向从水中射入空气，激光在空气中传播的光路是______(选填“OA”或“OB”)．
拓展设问
(4)仅通过光从空气进入水中得到的数据就得出了光的折射特点，上述实验中是否存在不足：________，理由是______________________________________________________．
(5)该同学用如图乙所示的实验装置，研究光从水中斜射到与空气的分界面时所发生的光现象．
①当入射角i增大到某一值时，折射角γ会达到
最大值，该最大值是________．
第4题图乙
②若继续增大入射角i，将会发现不再有________光线，而只存在________光线．
实验4 探究凸透镜成像的规律(绵阳6年3考)
5. 小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律．
第5题图
(1)实验前，使__________________在同一水平高度．
(2)当蜡烛、凸透镜、光屏在图示位置时，光屏上出现了等大清晰的像，此凸透镜的焦距为________cm.
(3)保持凸透镜位置不动，在(2)实验基础上，想要在光屏上得到缩小清晰的烛焰像，接下来的操作是____________________________________________
____________________________________________．
(4)保持凸透镜位置不动，把蜡烛移到45 cm处，无论怎样移动光屏，光屏上始终接收不到像．小明观察到像的方法是__________________________________．
6. 用蜡烛、凸透镜、光屏在光具座上进行“探究凸透镜成像规律”的实验．
(1)当蜡烛、凸透镜、光屏在光具座标尺上位置如图时，在光屏上能成________、缩小的实像，生活中的________(选填“照相机”“放大镜”或“幻灯机”)就是利用这个原理制成的；
第6题图
(2)这个凸透镜的焦距可能是________；
A. 8 cm B. 12 cm C. 16 cm D. 20 cm
(3)若仅将图中凸透镜移动到刻度值为________ cm处，光屏上可再次呈现一个清晰的像；
(4)若仅将图中光屏向右移动一小段距离，在凸透镜和烛焰之间放置一个合适的________(选填“近视”或“远视”)眼镜，可使光屏上再次得到烛焰清晰的像．
参考答案
1. (1)竖直(垂直) 顺 (2)60° (3)光路可逆 (4)漫 【拓展设问】(5)入射光线、反射光线、法线在同一平面内 (6)C 2. (1)薄 位置 相同 (2)未点燃 (3)等于 (4)不变 (5)虚 3. (1)便于确定像的位置 (2)A (3)不变 (4)虚像 (5)玻璃板没有竖直放置 (6)A 【拓展设问】(7)B (8)A (9)反射 换用较薄的玻璃板
4. (1)同时 (2)B (3)OA 【拓展设问】(4)是 只让光从一种介质射入另一种介质就得出结论，实验结论不具有普遍性，应更换不同介质再做实验寻找普遍规律 (5)①90° ②折射 反射 5. (1)烛焰、凸透镜和光屏的中心 (2)10.0 (3)将蜡烛向远离凸透镜方向移动一段距离后，再将光屏向靠近凸透镜方向移动，直到光屏上出现清晰的像 (4)撤去光屏，在凸透镜右侧(光屏一侧)透过凸透镜观察 6. (1)倒立 照相机 (2)B (3)40 (4)近视
