2024年四川省内江市第二中学中考二模物理试题（原卷版+解析版）

这是一份2024年四川省内江市第二中学中考二模物理试题（原卷版+解析版），共24页。试卷主要包含了 下列现象中，属于液化的是， 下列关于光现象的说法正确的是等内容，欢迎下载使用。
本试卷分为A 卷和B 卷两部分，共4页。A卷100分，B 卷35分，全卷满分共135分。考试时间60 分钟。
注意事项：
1. 答题前请仔细阅读答题卡上的注意事项。
2. 所有试卷的答案必须按题号顺序填写在答题卡相应位置上，在试卷和草稿纸上作答无效。 3. 考试结束后，监考人员将答题卡收回。
A卷（100分）
一 、选择题（本大题共12小题，每小题4分，共48分。每个小题只有一个选项是符合题目的要求）
1. 生活中处处有物理，下列估测接近实际情况的是（ ）
A. 家里电冰箱正常工作时的电流约10AB. 托起两个鸡蛋的力大约是1N
C. 一张物理试卷的质量约是7kgD. 自行车的速度大概是50m/s
2. 关于声现象，下列说法正确的是
A. 随着科技进步，物体不振动也能发声
B. 声音从空气传入水中，音调、响度以及传播速度都不变
C. “闻其声，知其人”说的是可根据音色来判断说话者是谁
D. 中考期间，学校路段禁止汽车鸣笛，这是在传播过程中减弱噪声
3. 如图所示是日常生活中所使用的机械或工具，其中属于费力杠杆的是（ ）
A 起瓶器
B. 老虎钳
C. 独轮车
D. 镊子

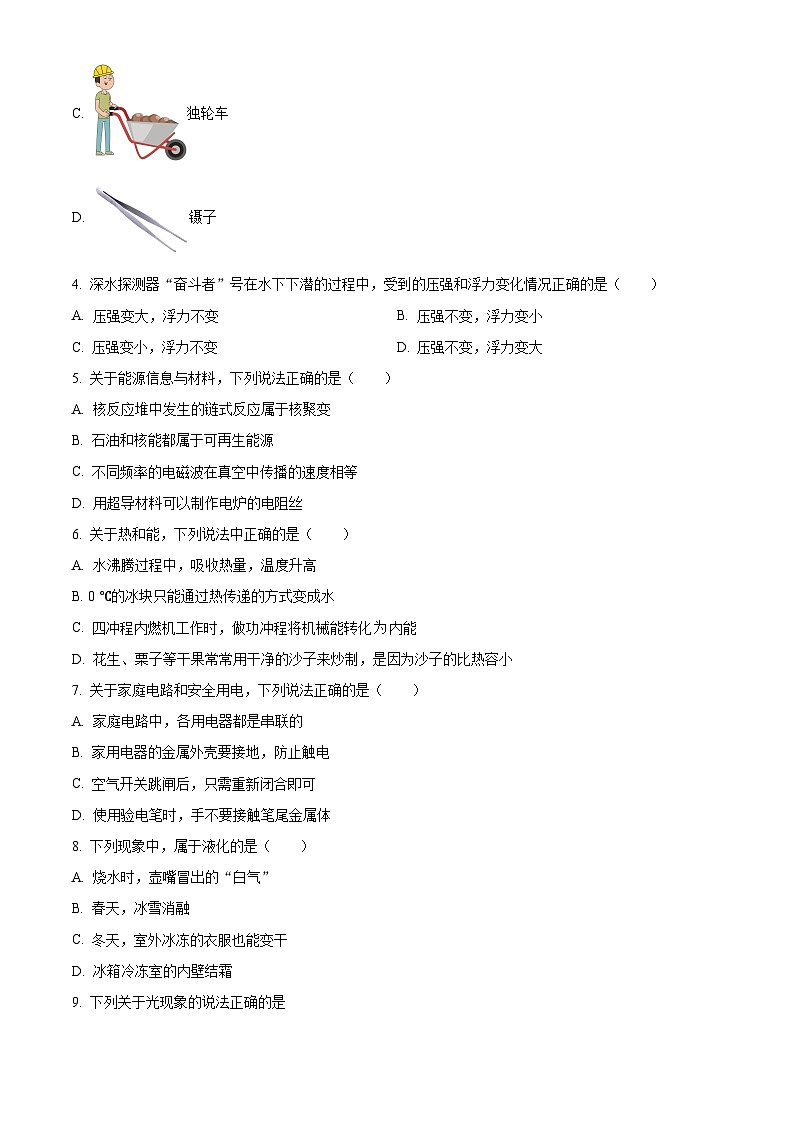

4. 深水探测器“奋斗者”号在水下下潜的过程中，受到的压强和浮力变化情况正确的是（ ）
A. 压强变大，浮力不变B. 压强不变，浮力变小
C. 压强变小，浮力不变D. 压强不变，浮力变大
5. 关于能源信息与材料，下列说法正确的是（ ）
A. 核反应堆中发生的链式反应属于核聚变
B. 石油和核能都属于可再生能源
C. 不同频率的电磁波在真空中传播的速度相等
D. 用超导材料可以制作电炉的电阻丝
6. 关于热和能，下列说法中正确的是（ ）
A. 水沸腾过程中，吸收热量，温度升高
B. 0 ℃的冰块只能通过热传递的方式变成水
C. 四冲程内燃机工作时，做功冲程将机械能转化内能
D. 花生、栗子等干果常常用干净的沙子来炒制，是因为沙子的比热容小
7. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 家庭电路中，各用电器都是串联的
B. 家用电器的金属外壳要接地，防止触电
C. 空气开关跳闸后，只需重新闭合即可
D. 使用验电笔时，手不要接触笔尾金属体
8. 下列现象中，属于液化的是（ ）
A. 烧水时，壶嘴冒出的“白气”
B. 春天，冰雪消融
C. 冬天，室外冰冻的衣服也能变干
D. 冰箱冷冻室的内壁结霜

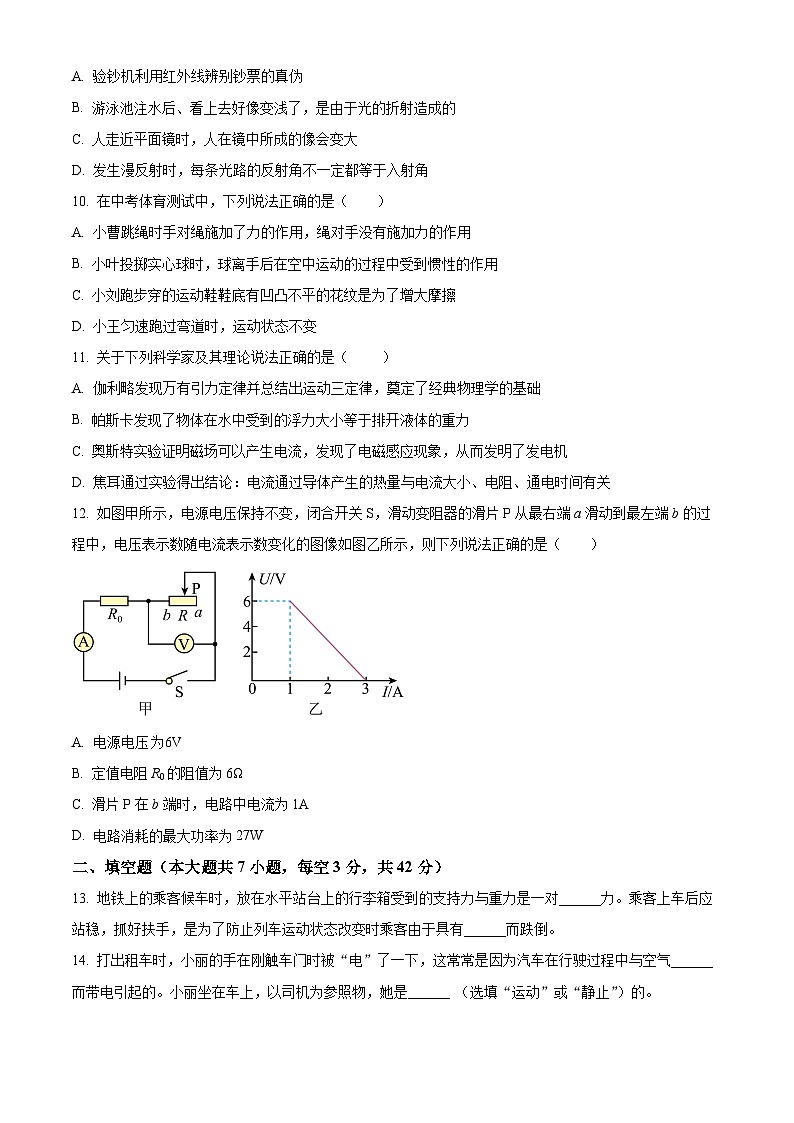

9. 下列关于光现象的说法正确的是
A. 验钞机利用红外线辨别钞票的真伪
B. 游泳池注水后、看上去好像变浅了，是由于光的折射造成的
C. 人走近平面镜时，人在镜中所成的像会变大
D. 发生漫反射时，每条光路的反射角不一定都等于入射角
10. 在中考体育测试中，下列说法正确的是（ ）
A. 小曹跳绳时手对绳施加了力的作用，绳对手没有施加力的作用
B. 小叶投掷实心球时，球离手后在空中运动的过程中受到惯性的作用
C. 小刘跑步穿的运动鞋鞋底有凹凸不平的花纹是为了增大摩擦
D. 小王匀速跑过弯道时，运动状态不变
11. 关于下列科学家及其理论说法正确的是（ ）
A. 伽利略发现万有引力定律并总结出运动三定律，奠定了经典物理学的基础
B. 帕斯卡发现了物体在水中受到的浮力大小等于排开液体的重力
C. 奥斯特实验证明磁场可以产生电流，发现了电磁感应现象，从而发明了发电机
D. 焦耳通过实验得出结论：电流通过导体产生的热量与电流大小、电阻、通电时间有关
12. 如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从最右端a滑动到最左端b的过程中，电压表示数随电流表示数变化的图像如图乙所示，则下列说法正确的是（ ）
A. 电源电压6V
B. 定值电阻R0的阻值为6Ω
C. 滑片P在b端时，电路中电流为1A
D. 电路消耗的最大功率为27W
二、填空题（本大题共7小题，每空3分，共42分）
13. 地铁上的乘客候车时，放在水平站台上的行李箱受到的支持力与重力是一对______力。乘客上车后应站稳，抓好扶手，是为了防止列车运动状态改变时乘客由于具有______而跌倒。
14. 打出租车时，小丽的手在刚触车门时被“电”了一下，这常常是因为汽车在行驶过程中与空气______而带电引起的。小丽坐在车上，以司机为参照物，她是______ （选填“运动”或“静止”）的。
15. 高压锅密封性能良好，用它煮食物时，水蒸气不易外泄，从而_____了锅内的压强（填“增大”或“减小”），使锅内水的沸点_____（填“升高”或“降低”）。
16. 能量既不能创造，也不会消灭，当能量从一个物体转移到其他物体或从一种形式转化为其他形式时，总量___________。能量的流向也并不是随意的，能量的转化具有___________。
17. 如图所示，电路中一根导线已经与滑动变阻器B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
18. 小星学习电功率知识后，想利用电能表测量家中电热水壶工作时的实际功率。他仔细观察了家中的电能表，表盘参数如图所示，则小星家允许加载的用电器的最大功率为______W。他关闭家中其他用电器，只让电水壶烧水，发现电水壶工作1min，电能表转盘转过60转，则该电水壶的实际功率为______W。
19. 某款电饭锅有加热和保温两个挡，加热挡的功率为1000W，如图是其简化的电路图，已知R1=4R2，电饭锅的旋钮开关处于图示位置时是 _______ 挡，电饭锅在保温挡工作1min 产生的热量是_________J。
三、作图题（本大题共3小题，共10分，按要求完成下列各题）
20. 如图所示，货物A随小车B一起向右做匀速直线运动，请在图中作出货物A所受力的示意图。
21. 如图所示的电路，螺线管右端放置一个小磁针，闭合开关后，用“+”“-”标出电路中电源右端的极性；用“N”“S”标出小磁针静止时右端的磁极。
22. 如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
B 卷（共35分）
四、实验探究题（本大题共2小题，共20分）
23. 各种复合材料由于密度小、强度大，广泛应用于汽车、飞机等制造业。小明准备测量一块实心复合材料的密度。
（1）小明将托盘天平放在水平桌面上，将游码移至标尺左端零刻度线处，发现指针静止时指在分度盘中 线的左侧，如图甲，则应将平衡螺母向__________ （填“左”或“右”）调节，使横梁平衡；
（2）把复合材料放入左盘后，向右盘添加砝码并移动游码，当天平重新平衡时，盘中所有砝码和游码位置如图乙所示，则所测材料的质量为_______________g；
（3）如图丙，因复合材料的密度小于水，小明在该物块下方悬挂了一铁块，按照如图丙所示①②③的顺序，测出了该物块的体积，则该材料的密度是__________kg/m3。
24. 小聪用图甲所示的实验装置测量额定电压为2.5V小灯泡的额定功率（电源电压恒定）。实验步骤如下：
（1）闭合开关前，应该将滑动变阻器的滑片移到最_______端；
（2）闭合开关，移动变阻器的滑片，若电流表有示数，而电压表没有示数，故障的原因可能是小灯泡______（选填“短路”或“断路”）；
（3）排除故障后，移动变阻器滑片到某一位置时，电压表的示数为1V， 此时应将变阻器的滑片向____（选 填“左”或“右”）滑动，直到电压表的示数为2.5V时为止，此时电流表的示数如图乙所示，则小灯泡的额定功率为____W；
（4）根据实验数据绘制的通过小灯泡的电流随其两端电压变化的图象，如图丙所示，该图象不是直线的原因是小灯泡的电阻会随_______ 而改变。实验中小灯泡随着它两端电压的增大而逐渐变亮，是因为小灯泡的亮度是由它的__________决定的；
（5）小聪又设计了如图丁所示的电路，测出了只标有额定电流为0.3A 的小灯泡的额定功率。电源电压恒定，变阻器R1的最大阻值为10Ω，实验操作如下：
①闭合S1，断开S2，移动变阻器R1滑片，使电流表的示数为0.3A；
②闭合S2，断开S1，保持变阻器R1的滑片位置不动，移动变阻器R2的滑片，使电流表的示数仍为0.3A；
③保持变阻器R2的滑片位置不动，将变阻器R1滑片移到最左端，电流表的示数为0.6A，再将变阻器 R1的滑片移到最右端，电流表的示数为0.2A；
④小灯泡的额定功率为________W。
五、 计算题（本大题共2小题，25小题7分，26小题8分，共15分.解答时应写出必要的文字说明、公 式和重要的演算步骤，只写出最后结果的不能得分，有数值运算的题，答案中必须写出数值和单位。）
25. 如图，是我国055型万吨级驱逐舰“咸阳”号，该舰满载时排水量约1.23万吨，吃水深度8m，最大航速60km/h。（，g取10N/kg）
（1）“咸阳”号以最大航速匀速航行6min，航行的距离为多少km？
（2）“咸阳”号满载静止时，舰底0.5m2的船板表面受到海水的压力为多大？
（3）若“咸阳”号以36km/h的速度匀速航行时，动力推进系统的输出功率为W，则“咸阳”号受到的牵引力是多少？
26. 蹦床是青少年喜爱的一种活动，如图甲所示，某物理兴趣小组设计了一种测定蹦床所受压力的装置，其原理图如图乙所示。压敏电阻的阻值随压力的变化而变化，其阻值R与压力F的关系如图丙所示。已知电源电压为5V且保持不变，定值电阻R1＝3Ω，电压表的量程为0～3V。求：
（1）该装置的最小电功率；
（2）在满足该电路安全的前提下，可以测量的最大压力；
（3）若电压表量程不变，只在电路中添加一个定值电阻R0，使该装置可测量的最大压力增加到600N，该如何连接？添加的定值电阻R0的阻值为多少？

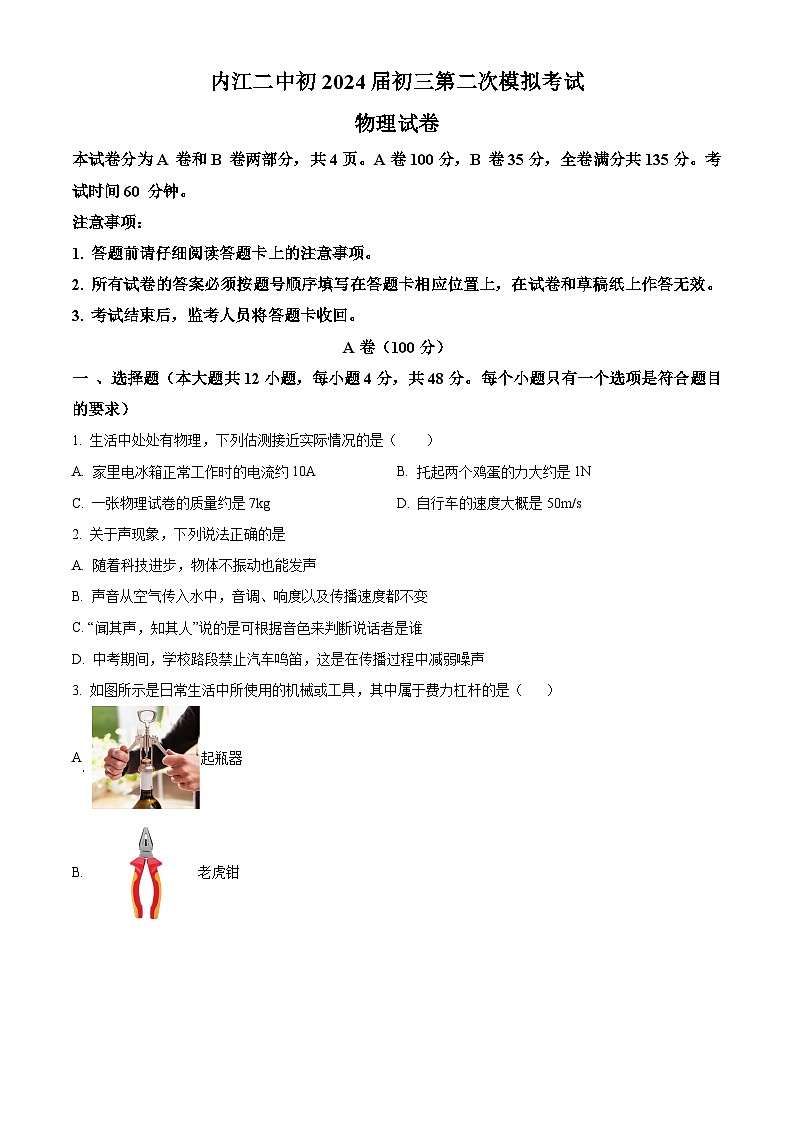

内江二中初2024届初三第二次模拟考试
物理试卷
本试卷分为A 卷和B 卷两部分，共4页。A卷100分，B 卷35分，全卷满分共135分。考试时间60 分钟。
注意事项：
1. 答题前请仔细阅读答题卡上的注意事项。
2. 所有试卷的答案必须按题号顺序填写在答题卡相应位置上，在试卷和草稿纸上作答无效。 3. 考试结束后，监考人员将答题卡收回。
A卷（100分）
一 、选择题（本大题共12小题，每小题4分，共48分。每个小题只有一个选项是符合题目的要求）
1. 生活中处处有物理，下列估测接近实际情况的是（ ）
A. 家里电冰箱正常工作时的电流约10AB. 托起两个鸡蛋的力大约是1N
C. 一张物理试卷的质量约是7kgD. 自行车的速度大概是50m/s
【答案】B
【解析】
【详解】A．家里电冰箱正常工作时的电流约1A，故A不符合题意；
B．2个鸡蛋的质量约为100g，其重力约为
G=mg=100×10-3kg×10N/kg=1N
则托起两个鸡蛋所用的力大约是1N，故B符合题意；
C．一张物理试卷大约为7g，故C不符合题意；
D．根据常见物体的速度可知，骑自行车的速度大约为5m/s，故D不符合题意。
故选B。
2. 关于声现象，下列说法正确的是
A. 随着科技进步，物体不振动也能发声
B 声音从空气传入水中，音调、响度以及传播速度都不变
C. “闻其声，知其人”说的是可根据音色来判断说话者是谁
D. 中考期间，学校路段禁止汽车鸣笛，这是在传播过程中减弱噪声
【答案】C
【解析】
【详解】声音是由物体振动产生的，若物体不振动，则不能发出声音，故A错误；声音从空气传入水中时，由于声音的频率不变，所以音调不变，但速度与介质有关，故会发生改变，故B错误；音色指声音的品质，“闻其声，知其人”说的是可根据音色来判断说话者是谁，故C正确；学校路段禁止汽车鸣笛，这是在声源处减弱噪声，故D错误，故选C．
3. 如图所示是日常生活中所使用的机械或工具，其中属于费力杠杆的是（ ）
A. 起瓶器
B. 老虎钳
C. 独轮车
D. 镊子
【答案】D
【解析】
【详解】A．起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．老虎钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故D符合题意。
故选D。
4. 深水探测器“奋斗者”号在水下下潜的过程中，受到的压强和浮力变化情况正确的是（ ）
A. 压强变大，浮力不变B. 压强不变，浮力变小
C. 压强变小，浮力不变D. 压强不变，浮力变大
【答案】A
【解析】
【详解】深水探测器“奋斗者”号在水下下潜的过程中，深度变大，由p=ρgh可知，受到水的压强变大；排开水的体积不变，由F浮=ρ液V排g可知，受到的浮力不变。
故选A。
5. 关于能源信息与材料，下列说法正确的是（ ）
A. 核反应堆中发生的链式反应属于核聚变
B. 石油和核能都属于可再生能源
C. 不同频率的电磁波在真空中传播的速度相等
D. 用超导材料可以制作电炉的电阻丝
【答案】C
【解析】
【详解】A．核电站是核裂变的应用，核反应堆中发生的链式反应，是可以控制的，故 A错误；
B．石油属于化石能源，是经过漫长的岁月由太阳能转化而成的能源，不能短时间补充，所以是不可再生能源，核能要用到矿产资源，短时间内不可再生，所以是不可再生资源，故B错误；
C．电磁波在真空中传播速度相同，都是 3×108m/s，故C正确；
D．超导体是指某些材料当温度降低某个值时，电阻变为0，由于其电阻为0，由焦耳定律可知，电流经过超导体时不会发热，因此不能用于做电炉的电阻丝，故D错误。
故选C。
6. 关于热和能，下列说法中正确的是（ ）
A. 水沸腾过程中，吸收热量，温度升高
B. 0 ℃的冰块只能通过热传递的方式变成水
C. 四冲程内燃机工作时，做功冲程将机械能转化为内能
D. 花生、栗子等干果常常用干净的沙子来炒制，是因为沙子的比热容小
【答案】D
【解析】
【详解】A．水沸腾过程中，吸收热量，温度保持不变，故A错误；
B．0 ℃的冰块可以通过吸热即热传递的方式变成水，也可以通过摩擦做功的方式使冰的内能增大温度升高变成水，故B错误；
C．四冲程内燃机工作时，做功冲程将内能转化为机械能，故C错误；
D．炒花生等干果时，常用干净的沙子来炒制，是因为沙子的比热容比较小，升高相同的温度吸收的热量较少，可以更快的炒热干果，避免干果，故D正确。
故选D。
7. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 家庭电路中，各用电器都是串联的
B. 家用电器的金属外壳要接地，防止触电
C. 空气开关跳闸后，只需重新闭合即可
D. 使用验电笔时，手不要接触笔尾金属体
【答案】B
【解析】
【详解】A．家庭电路中各个用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的，故A错误；
B．将有金属外壳的家用电器（如洗衣机、电冰箱等）的金属外壳接地，可以防止因漏电而发生触电事故，故B正确；
C．空气开关跳闸后，应先排查跳闸的原因，整修后再闭合开关，故C错误；
D．使用验电笔时手指要接触金属笔尾，笔尖接触电线，可辨别火线与零线，但手不能接触笔尖金属体，否则会发生触电事故，故D错误。
故选B。
8. 下列现象中，属于液化的是（ ）
A. 烧水时，壶嘴冒出的“白气”
B. 春天，冰雪消融
C. 冬天，室外冰冻的衣服也能变干
D. 冰箱冷冻室的内壁结霜
【答案】A
【解析】
【分析】
【详解】A．烧水时，壶嘴冒出的“白气”，白气是小水珠，是水蒸气液化形成的，故A符合题意；
B．春天，冰雪消融，是固态变为液体，故是熔化，故B不符合题意；
C．冬天，室外冰冻的衣服也能变干，冰直接变为了水蒸气，故是升华，故C不符合题意；
D．冰箱冷冻室的内壁结霜，是水蒸气变为固态的霜，故是凝华，故D不符合题意。
故选A。
9. 下列关于光现象的说法正确的是
A. 验钞机利用红外线辨别钞票的真伪
B. 游泳池注水后、看上去好像变浅了，是由于光的折射造成的
C. 人走近平面镜时，人在镜中所成的像会变大
D. 发生漫反射时，每条光路的反射角不一定都等于入射角
【答案】B
【解析】
【详解】A、紫外线能使钞票上的荧光物质发光，判别钞票的真伪，故错误；
B、游泳池注水后，看上去好像变浅了，是由于光的折射造成的，故正确；
C、根据平面镜成像特点可知，平面镜成像的大小始终与物体的大小相同，所以人靠近平面镜时镜中人的像大小不变，故错误；
D、发生漫反射时，每条光线都遵守光的反射定律，所以每条光线的反射角都等于入射角，故错误．
故选B.
10. 在中考体育测试中，下列说法正确的是（ ）
A. 小曹跳绳时手对绳施加了力的作用，绳对手没有施加力的作用
B. 小叶投掷实心球时，球离手后在空中运动的过程中受到惯性的作用
C. 小刘跑步穿的运动鞋鞋底有凹凸不平的花纹是为了增大摩擦
D. 小王匀速跑过弯道时，运动状态不变
【答案】C
【解析】
【详解】A．物体间力的作用是相互的，跳绳时手对绳施加了力的作用，同时绳对手施加力的作用，故A错误；
B．投掷实心球时，球离手后在空中运动的过程中，手对球没有力的推力的作用，球只受到重力的作用，球能继续向前运动是因为球具有惯性，惯性不是力，不能说受惯性的作用，故B错误；
C．跑步时穿的运动鞋鞋底有凹凸不平的花纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C正确；
D．匀速跑过弯道时，运动的方向发生了变化，运动状态发生了变化，故D错误。
故选C。
11. 关于下列科学家及其理论说法正确的是（ ）
A. 伽利略发现万有引力定律并总结出运动三定律，奠定了经典物理学的基础
B. 帕斯卡发现了物体在水中受到的浮力大小等于排开液体的重力
C. 奥斯特实验证明磁场可以产生电流，发现了电磁感应现象，从而发明了发电机
D. 焦耳通过实验得出结论：电流通过导体产生的热量与电流大小、电阻、通电时间有关
【答案】D
【解析】
【详解】A．牛顿发现了万有引力定律并总结出经典力学运动三大定律，奠定了经典物理学的基础，故A错误；
B．阿基米德发现了物体在水中受到的浮力大小等于排开液体的重力，提出了著名的阿基米德原理，故B错误；
C．奥斯特通过实验发现电流的磁效应，首次揭示了电现象和磁现象之间的联系；法拉第发现了电磁感应现象，进一步揭示了电现象和磁现象之间的联系，发明了发电机，故C错误；
D．焦耳通过大量实验，总结提出了焦耳定律，其内容为：电流通过导体产生的热量与电流的二次方成正比、与电阻大小成正比、与通电时间成正比，故D正确。
故选D。
12. 如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从最右端a滑动到最左端b的过程中，电压表示数随电流表示数变化的图像如图乙所示，则下列说法正确的是（ ）
A. 电源电压为6V
B. 定值电阻R0的阻值为6Ω
C. 滑片P在b端时，电路中电流为1A
D. 电路消耗的最大功率为27W
【答案】D
【解析】
【详解】ABC．由图甲可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流；由图甲可知，滑片在b端时，滑动变阻器接入电路的电阻为零，电路为R0的简单电路，由欧姆定律可知此时电路中的电流最大，由图乙可知，此时电路中的电流为3A，由欧姆定律可知，电源电压
①
滑片在a端时，滑动变阻器接入电路的电阻最大由欧姆定律可知，此时电路中电路最小，由图乙可知此时电路中的电流为1A，滑动变阻器两端的电压为6V；由串联电路的电压特点和欧姆定律可知，电源电压
②
由①②解得R0＝3Ω，U＝9V，故ABC错误；
D．电路消耗的最大功率
故D正确。
故选D。
二、填空题（本大题共7小题，每空3分，共42分）
13. 地铁上的乘客候车时，放在水平站台上的行李箱受到的支持力与重力是一对______力。乘客上车后应站稳，抓好扶手，是为了防止列车运动状态改变时乘客由于具有______而跌倒。
【答案】 ①. 平衡 ②. 惯性
【解析】
【详解】[1]放在水平站台上的行李箱受到的支持力与重力的作用，保持静止状态，所以这两个力是一对平衡力。
[2]乘客上车后，和列车都处于静止状态，当地铁突然启动，乘客的脚由于摩擦随车一起运动，而上身由于具有惯性保持原来的静止状态，容易摔倒，所以站稳，抓好扶手，是为了防止由于惯性而跌倒。
14. 打出租车时，小丽的手在刚触车门时被“电”了一下，这常常是因为汽车在行驶过程中与空气______而带电引起的。小丽坐在车上，以司机为参照物，她是______ （选填“运动”或“静止”）的。
【答案】 ①. 摩擦 ②. 静止
【解析】
【分析】
【详解】[1]汽车行驶过程中与空气摩擦，产生摩擦起电现象，从而带了电，所以手刚触车门就被“电”了一下。
[2] 小丽坐在车上，以司机为参照物，乘客与司机的位置没有发生变化，因此是静止的。
15. 高压锅密封性能良好，用它煮食物时，水蒸气不易外泄，从而_____了锅内的压强（填“增大”或“减小”），使锅内水的沸点_____（填“升高”或“降低”）。
【答案】 ①. 增大 ②. 升高
【解析】
【详解】[1]高压锅密封性能良好，里面的水蒸气不易外泄，随着里面水蒸气的增多里面的气压增大。
[2]因为液体的沸点随气压的增大而升高，液面上的气压增大时液体的沸点升高。
16. 能量既不能创造，也不会消灭，当能量从一个物体转移到其他物体或从一种形式转化为其他形式时，总量___________。能量的流向也并不是随意的，能量的转化具有___________。
【答案】 ①. 保持不变 ②. 方向性
【解析】
【详解】[1]能量既不能创造，也不会消灭，当能量从一个物体转移到其他物体或从一种形式转化为其他形式时，总量不变，这称为能量守恒定律。
[2]能量的转化和转移都是具有方向性的，比如电能可以使电灯发光，同时产生的内能散失在空气中，但是这些内能却无法自动转化为电能。
17. 如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
【答案】 ①. C ②. 长度
【解析】
【分析】
【详解】[1]电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，用入电路的电阻为CP段，则另一根导线应与滑动变阻器的C接线柱连接。
[2]滑动变阻器是通过改变电阻丝的长度来改变电阻的大小，接入电路的电阻丝越长，电阻越大。
18. 小星学习电功率知识后，想利用电能表测量家中电热水壶工作时的实际功率。他仔细观察了家中的电能表，表盘参数如图所示，则小星家允许加载的用电器的最大功率为______W。他关闭家中其他用电器，只让电水壶烧水，发现电水壶工作1min，电能表转盘转过60转，则该电水壶的实际功率为______W。
【答案】 ①. 4400 ②. 1200
【解析】
【详解】[1]由电能表的参数可得，小星家允许加载的用电器的最大功率
P=UI=220V×20A=4400W
[2]水壶工作1min消耗的电能
该电水壶的实际功率
19. 某款电饭锅有加热和保温两个挡，加热挡的功率为1000W，如图是其简化的电路图，已知R1=4R2，电饭锅的旋钮开关处于图示位置时是 _______ 挡，电饭锅在保温挡工作1min 产生的热量是_________J。
【答案】 ①. 保温 ②. 1.2×104
【解析】
【详解】[1]由图知，开关处于图示位置时，R1、R2串联，电路的总电阻最大，电源电压一定，由可知，此时电路的总功率最小，为保温挡。
[2]当旋钮开关旋转2后，电路为R2的简单电路，电路的总电阻最小，由可知，电路的总功率最大，为加热挡，R2的阻值
已知R1=4R2，则保温档的功率为
保温挡工作时11min产生热量
Q=W=P保温t=200W×60s=1.2×104J
三、作图题（本大题共3小题，共10分，按要求完成下列各题）
20. 如图所示，货物A随小车B一起向右做匀速直线运动，请在图中作出货物A所受力的示意图。
【答案】
【解析】
【详解】货物A做匀速直线运动，处于平衡状态，A受到竖直向下的重力G和竖直向上的支持力F，G与F是一对平衡力，它们大小相等，方向相反，且作用在同一直线上，作用点在物体的重心，重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两个力长度相同，如下图所示：
21. 如图所示的电路，螺线管右端放置一个小磁针，闭合开关后，用“+”“-”标出电路中电源右端的极性；用“N”“S”标出小磁针静止时右端的磁极。
【答案】
【解析】
【分析】
【详解】根据电流表的电流是从正接线柱流入，从负接线柱流出，可知电源的右端为正极；电流是由螺线管的右边流入的，根据安培定则可知，通电螺线管的左端为N极，右端为S极；根据磁极间的相互规律，靠近通电螺线管右端（S极）的为小磁针的N极，另一端是S极，如图所示：
22. 如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
【答案】
【解析】
【分析】
【详解】由图示知，入射光线平行于主光轴，则通过凸透镜后的折射光线过焦点，此折射光线射向水面，在水面处发生反射和折射，根据反射定律中，反射角等于折射角，确定反射光线的位置，再根据：光从空气射向水中，折射角小于入射角，大概确定折射光线，所以作图如下：
B 卷（共35分）
四、实验探究题（本大题共2小题，共20分）
23. 各种复合材料由于密度小、强度大，广泛应用于汽车、飞机等制造业。小明准备测量一块实心复合材料的密度。
（1）小明将托盘天平放在水平桌面上，将游码移至标尺左端零刻度线处，发现指针静止时指在分度盘中 线的左侧，如图甲，则应将平衡螺母向__________ （填“左”或“右”）调节，使横梁平衡；
（2）把复合材料放入左盘后，向右盘添加砝码并移动游码，当天平重新平衡时，盘中所有砝码和游码位置如图乙所示，则所测材料质量为_______________g；
（3）如图丙，因复合材料的密度小于水，小明在该物块下方悬挂了一铁块，按照如图丙所示①②③的顺序，测出了该物块的体积，则该材料的密度是__________kg/m3。
【答案】 ①. 右 ②. 16.4 ③. 0.82×103
【解析】
【详解】（1）[1]由图甲可知，指针偏左，说明横梁右端高，因此平衡螺母应向右调节，使横梁平衡。
（2）[2]由图乙可知，此时天平标尺的分度值是0.2g，故此时待测物体的质量是
m=10g+5g+1.4g=16.4g
（3）[3]据丙图中的②可知，此时的体积为60mL，据丙图中的③可知，此时的体积为40mL，故复合材料的体积是
V=60cm3-40cm3=20cm3
故该材料的密度是
24. 小聪用图甲所示的实验装置测量额定电压为2.5V小灯泡的额定功率（电源电压恒定）。实验步骤如下：
（1）闭合开关前，应该将滑动变阻器的滑片移到最_______端；
（2）闭合开关，移动变阻器的滑片，若电流表有示数，而电压表没有示数，故障的原因可能是小灯泡______（选填“短路”或“断路”）；
（3）排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为1V， 此时应将变阻器的滑片向____（选 填“左”或“右”）滑动，直到电压表的示数为2.5V时为止，此时电流表的示数如图乙所示，则小灯泡的额定功率为____W；
（4）根据实验数据绘制的通过小灯泡的电流随其两端电压变化的图象，如图丙所示，该图象不是直线的原因是小灯泡的电阻会随_______ 而改变。实验中小灯泡随着它两端电压的增大而逐渐变亮，是因为小灯泡的亮度是由它的__________决定的；
（5）小聪又设计了如图丁所示的电路，测出了只标有额定电流为0.3A 的小灯泡的额定功率。电源电压恒定，变阻器R1的最大阻值为10Ω，实验操作如下：
①闭合S1，断开S2，移动变阻器R1滑片，使电流表的示数为0.3A；
②闭合S2，断开S1，保持变阻器R1的滑片位置不动，移动变阻器R2的滑片，使电流表的示数仍为0.3A；
③保持变阻器R2的滑片位置不动，将变阻器R1滑片移到最左端，电流表的示数为0.6A，再将变阻器 R1的滑片移到最右端，电流表的示数为0.2A；
④小灯泡的额定功率为________W。
【答案】 ① 左 ②. 短路 ③. 右 ④. 0.6 ⑤. 温度 ⑥. 实际功率 ⑦. 0.45
【解析】
【详解】（1）[1]为了保护电路，闭合开关前，应将滑动变阻器的滑片移至最大阻值处，由图可知，滑片应移到最左端。
（2）[2]闭合开关，移动变阻器的滑片，电流表有示数，说明电路为通路，电压表没有示数，则与电压表并联部分电路短路，即灯泡短路。
（3）[3][4]排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为1V，由串联电路分压原理可知滑动变阻器接入电路的电阻太大，所以应将变阻器的滑片向右移动，直到电压表的示数为2.5V时为止，电流表接入电路的量程为0~0.6A，分度值为0.02A，由乙图可知通过灯泡的电流为0.24A，灯泡的额定功率
P=UI=2.5V×0.24A=0.6W
（4）[5][6]小灯泡的电流随其两端电压变化的图像，如图丙所示，该图像不是直线的原因是灯泡的电阻随温度的升高而增大，实验中小灯泡随着它两端电压的增大而逐渐变亮，是因为小灯泡的亮度是由它的实际功率决定的。
（5）[7]①闭合S1，断开S2，灯泡和变阻器R1串联接入电路，移动变阻器R1的滑片，使电流表的示数为0.3A，此时灯泡正常发光；②闭合S2，断开S1，两个滑动变阻器串联接入电路，保持变阻器R1的滑片位置不动，移动变阻器R2的滑片，使电流表的示数仍为0.3A，变阻器R2等效代替了灯泡，变阻器R2的电阻等于灯泡正常发光时的电阻，③保持变阻器R2的滑片位置不动，将变阻器R1的滑片移到最左端，变阻器R1接入电路的电阻为0，电路为变阻器R2的简单电路，电流表的示数为0.6A，由欧姆定律可得电源电压
U=I1R2=0.6A×R2
再将变阻器R1的滑片移到最右端，此时变阻器R2和变阻器R1的最大阻值串联接入电路，电流表的示数为0.2A，该电路的总电阻

串联电路总电阻等于各分电阻之和，所以变阻器R2的电阻
R2=R-R1=3R2-10Ω
解得R2=5Ω，④小灯泡的额定功率为
P'=I2R2=(0.3A)2×5Ω=0.45W
五、 计算题（本大题共2小题，25小题7分，26小题8分，共15分.解答时应写出必要的文字说明、公 式和重要的演算步骤，只写出最后结果的不能得分，有数值运算的题，答案中必须写出数值和单位。）
25. 如图，是我国055型万吨级驱逐舰“咸阳”号，该舰满载时排水量约1.23万吨，吃水深度8m，最大航速60km/h。（，g取10N/kg）
（1）“咸阳”号以最大航速匀速航行6min，航行的距离为多少km？
（2）“咸阳”号满载静止时，舰底0.5m2的船板表面受到海水的压力为多大？
（3）若“咸阳”号以36km/h的速度匀速航行时，动力推进系统的输出功率为W，则“咸阳”号受到的牵引力是多少？
【答案】（1）6km；（2）；（3）
【解析】
【详解】解：（1）“咸阳”号以最大航速匀速航行，航行的距离为
（2）“咸阳”号满载静止时，舰底受到压强为
舰底的船板表面受到的海水的压力
（3）“咸阳”号速度为
由可得，“咸阳”号受到的牵引力是
答：（1）航行的距离为6km；
（2）舰底0.5m2的船板表面受到海水的压力为；
（3）“咸阳”号受到的牵引力是。
26. 蹦床是青少年喜爱的一种活动，如图甲所示，某物理兴趣小组设计了一种测定蹦床所受压力的装置，其原理图如图乙所示。压敏电阻的阻值随压力的变化而变化，其阻值R与压力F的关系如图丙所示。已知电源电压为5V且保持不变，定值电阻R1＝3Ω，电压表的量程为0～3V。求：
（1）该装置的最小电功率；
（2）在满足该电路安全的前提下，可以测量的最大压力；
（3）若电压表量程不变，只在电路中添加一个定值电阻R0，使该装置可测量的最大压力增加到600N，该如何连接？添加的定值电阻R0的阻值为多少？
【答案】（1）2.5W；（2）500N；（3）为使该装置可测量的最大压力增加到600N，可以在电路中串联一个阻值为1Ω的定值电阻R0，或在R1两端并联一个阻值为3Ω的R0
【解析】
【详解】解：（1）由图乙可知，闭合开关，R与R1串联，电压表测量R1两端的电压，电流表测量电路中的电流；由图丙可知，当R受到的压力为0时，R的阻值最大，最大阻值
根据串联电路的电阻特点可知，电路中的最大阻值
由于电源电压不变，由可知，此时电路中的总功率最小，该装置的最小电功率
（2）根据电压表量程可知，R1两端的最大电压
此时电路中的电流
根据串联电路的电压特点可知，R两端的最小电压
由欧姆定律可知，R的最小阻值
由图丙可知，此时R受到的最大压力位500Ω；
（3）由图丙可知，R两端受到的压力越大，R的阻值越小，由欧姆定律可知，电路中的电流越大，当电压表的示数最大为3V时，电路中的最大电流
由欧姆定律可知，电路中的最小总电阻
由图丙可知，当R受到的压力为600N时，R的阻值为1Ω；根据题意可知，R1的阻值为3Ω，电路中为了得到5Ω的总电阻，应该在电路中串联一个定值电阻R0，根据串联电路的电阻特点可知，定值电阻R0的阻值
当压力为600N时，压敏电阻的阻值为1Ω，此时电压表示数为3V，根据串联电路的电压特点可知，压敏电阻两端的电压为
电路中的电流为
由欧姆定律可知，与电压表并联的总电阻
根据并联电路电阻规律可得
解得R0的阻值
答：（1）该装置的最小电功率为2.5W；
（2）在满足该电路安全的前提下，可以测量的最大压力为500N；
（3）为使该装置可测量的最大压力增加到600N，可以在电路中串联一个阻值为1Ω的定值电阻R0，或在R1两端并联一个阻值为3Ω的R0。
