专题02 光学（课件）--2024年中考物理二轮复习课件（全国通用）

这是一份专题02 光学（课件）--2024年中考物理二轮复习课件（全国通用），共60页。PPT课件主要包含了中考物理二轮复习策略，物理全国通用，中考物理二轮复习课件，考情分析，知识建构等内容，欢迎下载使用。

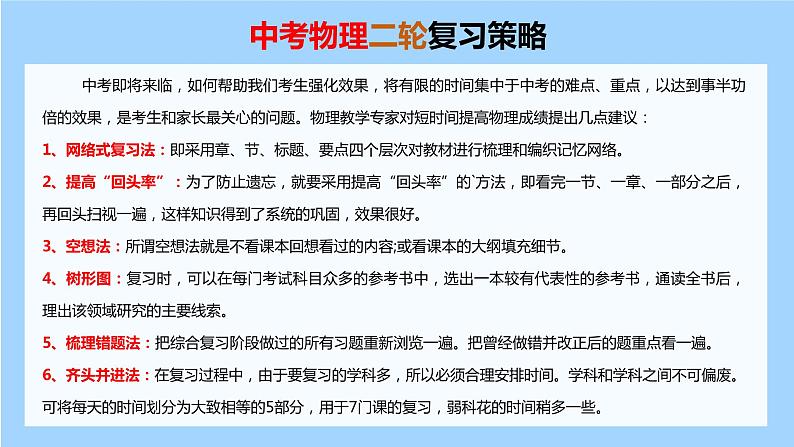

中考即将来临，如何帮助我们考生强化效果，将有限的时间集中于中考的难点、重点，以达到事半功倍的效果，是考生和家长最关心的问题。物理教学专家对短时间提高物理成绩提出几点建议：1、网络式复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。2、提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。3、空想法：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。4、树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。5、梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。6、齐头并进法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。

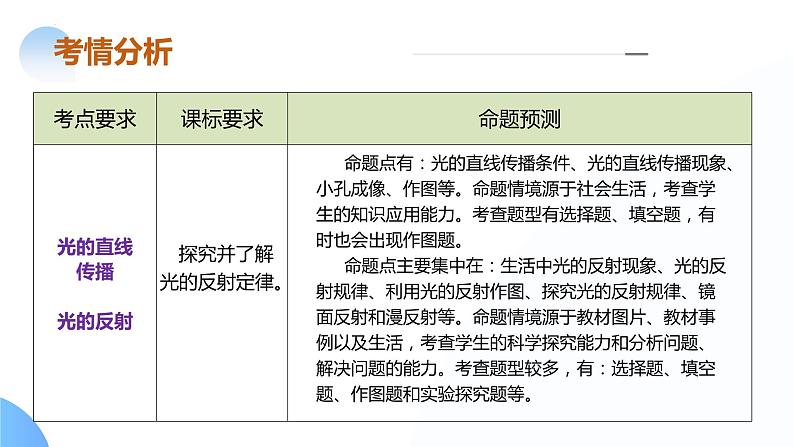

探究并了解光的反射定律。
命题点有：光的直线传播条件、光的直线传播现象、小孔成像、作图等。命题情境源于社会生活，考查学生的知识应用能力。考查题型有选择题、填空题，有时也会出现作图题。命题点主要集中在：生活中光的反射现象、光的反射规律、利用光的反射作图、探究光的反射规律、镜面反射和漫反射等。命题情境源于教材图片、教材事例以及生活，考查学生的科学探究能力和分析问题、解决问题的能力。考查题型较多，有：选择题、填空题、作图题和实验探究题等。

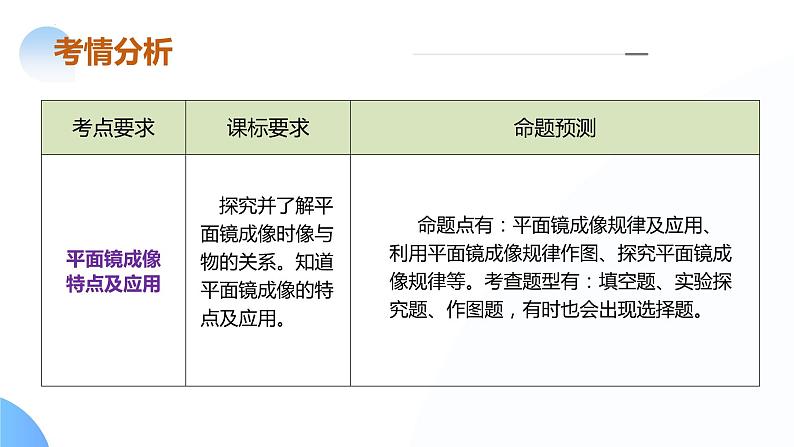

探究并了解平面镜成像时像与物的关系。知道平面镜成像的特点及应用。
命题点有：平面镜成像规律及应用、利用平面镜成像规律作图、探究平面镜成像规律等。考查题型有：填空题、实验探究题、作图题，有时也会出现选择题。

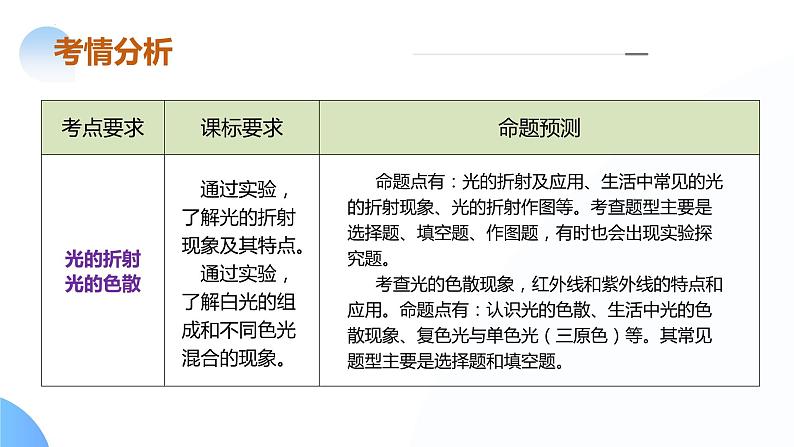

通过实验，了解光的折射现象及其特点。通过实验，了解白光的组成和不同色光混合的现象。
命题点有：光的折射及应用、生活中常见的光的折射现象、光的折射作图等。考查题型主要是选择题、填空题、作图题，有时也会出现实验探究题。考查光的色散现象，红外线和紫外线的特点和应用。命题点有：认识光的色散、生活中光的色散现象、复色光与单色光（三原色）等。其常见题型主要是选择题和填空题。
了解凸透镜对光的会聚作用和凹透镜对光的发散作用。探究并了解凸透镜成像的规律。了解凸透镜成像规律的应用。
命题点有：认识透镜对光的作用、透镜在生活中的应用、利用透镜的三条特殊光线作图等。
凸透镜成像规律的实验与应用，是中考考查的重点；成像规律的总结、实验方法的运用和改进是实验题的重点考查方向。考查题型较多，有：选择题、填空题、作图题和实验探究题等。眼睛与眼镜命题点有：眼睛的成像原理、近视眼与远视眼的成因及矫正方法等。
真题研析 • 规律探寻
考法01 光的直线传播
1. （2022·宁波·中考题）如图所示是一个放置于宁波某地水平地面上的简易计时模型，圭杆垂直底盘。下列描述错误的是（　　）A．杆影的形成是由于光在均匀介质中沿直线传播B．一天内，杆影移动是由地球公转造成的C．一天内，正午的杆影最短D．该模型依据杆影的方位计时
A．光在同一种均匀介质中沿直线传播，杆影的形成是由于光在均匀介质中沿直线传播形成的，故A正确，不符合题意；B．一天内，杆影移动是由地球自转造成的，故B错误，符合题意；C．一天内，正午太阳高度角最大，因此正午的杆影最短，故C正确，不符合题意；D．影子的方向在改变。在北回归线以北的地方，早晨的影子在西方，中午的影子在北方，傍晚的影子在东方。从原理上来说，根据影子的长度或方向都可以计时，但根据影子的方向来计时更方便一些。故通常都是以影子的方位计时。故D正确，不符合题意。
1. （2022·江苏宿迁·中考题）在一个烈日炎炎的午后陈老师走在随州街头，看到地面上树荫里有许多圆形光斑，抬头看看树叶间刺眼的阳光，想到这树荫下藏着物理学的秘密，便拍下两张照片（如图）。经估测树荫下一个清晰光斑的直径约为7cm，这束阳光从约7m高处的树叶间照射下来。我们常说太阳光经过约8分钟来到地球（太阳和地球之间的距离按1.5×1011m计算），粗略计算太阳的直径最接近（　　）A．1.5×109m B．1.5×1019m C．5×106m D．5×1012m
因为光斑的直径和小孔的位置所构成的三角形，与太阳的直径和小孔的位置所构成的三角形，是相似三角形，相似三角形的对应边成正比例，设太阳直径为n米，光斑的直径为7cm=0.07m，则有解得n=1.5×109m，故选A。
1. （2023·山东潍坊·中考题）如图为某同学外出游玩时用手机拍到的场景，场景中有瞪羚在岸边的影子和水中的倒影。下列分析正确的是（ ）A．瞪羚的影子是光的反射形成的B．瞪羚的影子是光的直线传播形成的C．瞪羚的倒影是光的折射形成的D．瞪羚的倒影是光的直线传播形成的
AB．瞪羚的影子是光沿直线传播时遇到不透明的物体形成的暗区，是光的直线传播形成的，故A 错误，B正确；CD．平静的水面相对一面平面镜，瞪羚的倒影是平面镜成像，是光的反射形成的，故CD错误。 故选B。
2. （2023·绵阳·中考题）如图甲所示，塔式太阳能电站把地面上多个平面镜反射的太阳光汇聚到塔顶，从而利用太阳能发电。如图乙所示，某塔式太阳能电站的一块平面镜在塔的东边，下午某时刻，从西向东的太阳光以与水平方向成70°角射向这块平面镜，反射光线与水平方向成30°角，则反射角的度数是_____，平面镜与水平方向的夹角度数是_____ 。
反射角的度数为（ 70°- 30°）=20°平面镜与水平方向的夹角度数为90°-20°-30°=40°
（1）如图甲所示，白色硬纸板应当 立在平面镜上；（2）让一束光紧贴纸板E沿AO方向射向镜面上的O点，在纸板F上呈现反射光束OB，然后将纸板F绕ON向前或向后翻折，在纸板F上看不到反射光束，这表明反射光线、入射光线和法线在 ；（3）多次改变入射光的方向并描绘光的传播路径，用量角器量出每组反射角与入射角的大小并记入表格，可得结论：反射角与入射角大小 ；（4）当反射光与入射光夹角为100°时，入射角为 °。若入射光束AO绕O点顺时针旋转，将观察到反射光束OB在平面镜中所成的像绕O点 时针旋转；（5）如图乙所示，一束光经水平放置的平面镜反射后在天花板上形成光斑，水平向右移动平面镜，观察到光斑位置的变化情况是 。
3.（2023·淮安·中考题）在“探究光的反射规律”实验中，平面镜水平放置于桌面上，E、F是两块可以绕接缝ON翻折的白色硬纸板。
（1）入射光线、反射光线和法线在同一平面内，为了便于同时观看入射光线、反射光线和法线，纸板一定与平面镜垂直。（2）当F板向后折转一定的角度，则呈现反射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到反射光，这表明反射光线和入射光线仍然在同一平面内。（3）由表格数据可得结论：反射角与入射角大小相等。（4）反射光与入射光的夹角为100°，即反射角与入射角的和为100°，根据反射角等于入射角可得，入射角为50°。在光的反射现象中，反射光线与入射光线关于法线对称，若入射光束AO绕O点顺时针旋转，则反射光束OB将沿逆时针方向转动，因像与物关于镜面对称，所以可观察到反射光束OB在平面镜中所成的像绕O点顺时针方向转动。（5）一束光经水平放置的平面镜反射后在天花板上形成光斑，水平向右移动平面镜，入射点位置不变，且反射面位置不变，入射角不变，观察到光斑位置的变化情况是不变。
1. （2023·江苏泰州·中考题）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在平面镜中的像。如图所示。
考法03 平面镜成像
2.（2022·山东德州中考题）某小组的同学用如图甲所示器材完成了“探究平面镜成像的特点”的实验。（1）实验中用薄玻璃板代替平面镜目的是：便于确定像的_______ ；（2）实验中应选择与蜡烛①外形相同且_________（选填“已点燃”或“未点燃”）的蜡烛②，移动蜡烛②发现其恰好能与蜡烛①的像完全重合，说明像与物_____________；（3）将蜡烛①远离玻璃板，像的大小将_______（选填“变大”、“变小”或“不变”）；（4）如图乙，将玻璃板倾斜，蜡烛①的像将_________（选填“仍然”或“不再”）与蜡烛①关于镜面对称。
（1）实验中用玻璃板代替平面镜，玻璃板透光，能够成像，为了便于确定像的位置。（2）运用等效替代法用大小相同的两根蜡烛，点燃一根蜡烛再用未点燃蜡烛与点燃蜡烛的像重合，若能够完全重合，说明平面镜成像中，物像大小相等。（3）根据平面镜成像特点可知，物像大小相等，将蜡烛①远离玻璃板，蜡烛①的大小不变，则所成像的大小不变。（4）由平面镜成像原理可知，物与像关于平面镜对称，所以将玻璃板倾斜，蜡烛①的像将仍然与蜡烛①关于镜面对称。
1. 理解光的直线传播的条件在解答有关光的传播问题时，应注意光只有在同种均匀介质中才沿直线传播。有的介质是同种介质，但未必均匀，比如大气层就不是均匀介质，早晨的太阳还在地平线以下时，就能被看到，就是因为光在不均匀的大气中变弯曲了。
考点一 光的反射 平面镜成像
2. 关于平面镜成像作图题的答题关键点（1）利用平面镜成像的特点（对称性）作图首先根据像与物的对称性找到像点，再连接像点，并用虚线表示虚像。同时，要注意辅助线也要用虚线表示。此类题也可以根据物点与像点的连线来确定平面镜的位置（作物、像连线的中垂线即可）。（2）利用光的反射定律作图①入射光线一定通过发光点，两条入射光线的交点就是发光点。②反射光线的反向延长线一定通过发光点的像点，则两条反射光线反向延长线的交点就是像点。（3）如果题目中没有明确要求，一般利用平面镜成像的特点（对称性）作图更简单些。
核心提炼 • 考向探究
镜面反射和漫反射都遵循反射定律。
在反射现象中，光路是可逆的。
现象：影子、日食、月食、小孔成像等。
三线共面、两线分居、两角相等。
家用穿衣镜；医生检查牙齿的小镜子、潜望镜等。
平面镜所成的像的大小与物体的大小相等，像和物体到平面镜的距离相等，像和物的连线与镜面垂直。平面镜成虚像。利用数学对称，也可表述为：平面镜所成的像与物体关于镜面对称。
利用平面镜来成像、改变光的传播方向。
2023年国际陶瓷产业博览会于9月28日至10月2日在醴陵举办，主题为“千年瓷都 五彩醴陵”，夜晚绚烂的灯光将醴陵瓷谷的美景完全展现了出来，下列有关光的说法正确的是（　　）A．夜晚打开灯光的建筑物不是光源B．光年是一个非常大的时间单位C．光速是3×109m/sD．小明在参观时在灯光下看到了自己的影子，影子的形成说明光在均匀介质中沿直线传播。
A. 建筑物上安装有灯，闭合开关后自行发光，因此属于光源，故A错误；B．光年是一个非常大的长度单位，表示光在一年内通过的距离，故B错误；C．光在真空中的传播速度是3×108m/s，在其他介质中的传播速度小，故C错误；D．光照到不透明物体上，由于光在同种均匀介质中沿直线传播，在物体后形成的暗区，便是影子，所以影子的形成原理是光在均匀介质中沿直线传播，故D正确。
如图为探究光的反射定律实验，平面镜水平放置， 白色纸板竖直地立在镜面上，入射光线 AO 紧贴纸板射向镜面， 纸板上能看到反射光线OB（图中未画出），O为入射点，ON为法线，则（　　）A．反射光线OB的位置在ON的左侧B．仅增大图中α的角度， 反射光线OB将远离ONC．仅将平面镜在水平面内绕O旋转，OB位置不变D．仅将纸板取走，反射光线OB将不存在
A．反射光线OB和入射光线AO分居在法线的两侧，反射光线OB的位置在ON的右侧，故A错误，不符合题意；B．仅增大图中∠α的角度，入射角减小，则反射角减小，反射光线OB将靠近ON，故B错误，不符合题意；
C．仅将平面镜在水平面内绕O旋转，纸板仍然和平面镜垂直，法线位置不变，入射光线位置不变，反射光线OB位置不变，故C正确，符合题意；D．仅将纸板取走，反射光线OB仍存在，只是不能显示在纸板上，D错误，不符题意。
【新科技】如图甲是我国研发的舱外航天服。航天员通过面窗观察胸前设备时，会有视野盲区，是因为光的__________ ，所以设计人员在航天服手臂上配有一块反光镜，通过反光镜看到胸前设备上的文字如乙图所示，航天员看到的“近”字，在设备上应是图丙中的 ______（选填“①”、“②”、“③”）。
由于光在均匀介质中沿直线传播，航天员通过面窗观察胸前设备时，会有视野盲区。航天服手臂上配有一块反光镜，反光镜相当于平面镜，通过反光镜看到胸前设备上的文字如乙图所示，航天员看到的“近”字，上下是正立，左右对称而相反，故选②。
【新情境】图甲为手机防窥膜结构图，采用了超细百叶窗光学技术。贴在手机屏幕上的效果如图乙所示，其原理类似百叶窗，只能透过一定角度的光线，结构简图如图丙。两侧之所以看不清屏幕内容，是由于光的 ________（填写光现象）；此防窥膜贴在手机屏幕上，____（选填“能”或“不能”）防止上方的窥视；为了让防窥效果更好（可视范围减小），可以适当地_____（选填“增大”或“减小”）超细百叶窗的间距。
由图丙可知，两侧之所以看不清屏幕内容，是由于光的直线传播。由于超细百叶窗的窗格的阻挡，屏幕发出的光只能照射在一定范围内。此防窥膜贴在手机屏幕上，屏幕发出的光可以射向正上方。由于屏幕正上方在可视范围内，所以不能防止上方的窥视。由丙图可知，为了让防境效果更好（可视范围减小），可以适当地减小超细百叶窗的间距。
小月用图甲所示的装置探究平面镜成像的特点，AB是两只外形相同的蜡烛。（1）选择较薄的玻璃板代替平面镜，并将其竖立在一张纸上，把点燃的蜡烛A放在玻璃板的前面，在玻璃板前面观察蜡烛A经玻璃板______（填“反射”或“折射”）所成像；在玻璃板后面小心地移动蜡烛B，直到与蜡烛A的像完全重合，这说明像与物的________，此时蜡烛B所在的位置就是蜡烛A的像的位置；（2）移动点燃的蜡烛A，重做实验，目的是_____________ ；（3）如图乙所示，小月把三个字母模型分别竖立在玻璃板的前面，研究像与物的左右位置关系，选用字母模型________（填“C”、“A“或“T”）效果最好；（4）如图丙所示，一束光射向一块玻璃砖，并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）。
（1）平面镜成像原理是光的反射，要在玻璃板前面才能观察蜡烛的像。在玻璃板后面小心地移动蜡烛B，直到与蜡烛A的像完全重合，这说明像与物的大小相等。（2）移动点燃的蜡烛A，重做实验，目的是避免实验结论的偶然性，寻找普遍规律。（3）由图可知，三个模型分别为C、A、T，从模型上看，只有C左右不同，而A、T，左右相同，所以当小明把三个模型分别面对玻璃板直立在桌面上，用模型A、T、不能达到实验目的，只有C左右不同，所以能够达到实验目的，故选字母模型 C。（4）先画出法线，当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角；当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角；据此作出两条折射光线，如图所示：
考法 光的折射 光的色散
1. （2023·牡丹江·中考题）下列现象由光的折射形成的是（ ）
AD．影子的形成、日食、月食都是光遇到不透明的物体后无法穿过物体继续传播形成的，属于直线传播形成的，故A、D不符合题意；B．对着镜子画脸谱，属于平面镜成像，是光的反射原理，故B不符合题意；C．水中的“断笔”是笔反射的光从水中斜射入空气中时，传播方向发生改变，人眼逆着折射光线看去，看到笔“被折断”，属于光的折射，故C符合题意。
2.（2023·北京·中考题）一束单色光从空气斜射入水中的情境如图所示。下列说法正确的是（ ） A. BO是入射光，OA是反射光 B. AO是入射光，OC是折射光C. ∠AOM是入射角，∠BON是反射角 D. 光若沿CO入射，将沿OA和OB射出
ABC．如右图所示：过点O作法线PQ，由于反射时反射光线和入射光线位于法线两侧；折射时折射光线和入射光线也位于法线两侧，所以图中AO是入射光线、OB是反射光线、OC是折射光线。∠AOP是入射角，∠BOP是反射角，故B正确，AC错误；D．折射时光路是可逆的，所以光若沿CO入射，将沿OA射出，故D错误。
3.（2023 ·内蒙赤峰·中考题）探究光折射时折射角与入射角的关系，如图所示，使一束光从甲介质斜射入乙介质，测量并记录入射角和折射角大小；改变光束射向O点的角度，进行多次实验，数据如下表所示：（1）光从甲介质斜射入乙介质发生折射时，折射角_______ 入射角；折射角随着入射角的增大而________ ；（2）做完第4次实验后，同学们又使一束光从乙介质中以73.8°的入射角射入甲介质，测得折射角恰好为40°，这说明在折射现象中，_________________ 。
（2）当光从甲介质斜射入乙介质折射角为40°时，折射角为73.8°；当一束光从乙介质中以73.8°的入射角射入甲介质，测得折射角恰好为40°，这说明在折射现象中，光路是可逆的。
4. （2022·无锡·中考题）我国唐朝的张志和在《玄贞子》中记载了著名的“人工虹”实验：“背日喷乎水，成虹宽之状”，这是光的______现象，进一步的研究表明，将红、_______、蓝三种色光按照不同比例混合，能产生任何一种其它颜色的光。
彩虹的形成原因就是光的色散，当喷出水后，空气中有大量的小水滴，太阳光照在这些小水滴上，被分解成七种色光。红、绿、蓝三种色光按照不同比例混合，能产生其他任何颜色，这三种色光就是光的三原色，但是这三种颜色的光不能用其他颜色的光混合而成。
1. 明确步骤，轻松解答两类光学折射作图题（1）已知入（折）射光线，作折（入）射光线。 作法线→判断角的大小关系→画光线。（2）已知物和像，作光路图。 确定物、像和眼睛的位置→找入射点→作入射光线→作折射光线。入射光线、折射光线用实线表示，法线、折射光线的反向延长线用虚线表示。2. 巧作图解答折射、反射综合题解答折射、反射综合题时，如果能作出光路图再结合题意分析，将会事半功倍。法线跟界面垂直，反射角跟入射角相等，入射角跟入射光线与界面的夹角互余，反射角跟反射光线与界面的夹角互余，折射角跟折射光线与界面的夹角互余。这些在图上呈现出来，便是我们解题的依据。
考点二 光的折射 光的色散
折射规律：三线共面、两线分居、空气中的角大。
1. 光在同种不均匀介质中传播时，也会发生折射现象。如太阳光穿过大气层时传播方向会发生改变。2. 光垂直射入介质中时，传播方向不变。3. 折射时光路可逆。
1. 发生色散的实质是光的折射。2. 红、绿、蓝三种色光按不同的比例混合可以产生各种不同的色光，但是红、绿、蓝三种颜色的光无法用其他颜色的光混合的。
1. 太阳光经过三棱镜后，被分解成红、橙、黄、绿、蓝、靛、紫等七种颜色的光。2. 把红、绿、蓝三种色光叫做色光的三原色。
“大漠孤烟直，长河落日圆”蕴含了光的折射知识，如图所示属于光的折射的是（　　） A． 桥在水中的倒影 B． 河底看起来变浅C． 透过树林的光束 D． 长廊上的树影
A．桥在水中的倒影是由于光的反射形成的虚像，故A不符合题意；B．河底看起来变浅，是由于光的折射造成的，故B符合题意；C．透过树林的光束是由于光的直线传播形成的，故C不符合题意；D．长廊上的树影是由于光的直线传播形成的，故D不符合题意。
每年暑假学校都会发出不要到河里游冰的相关通告，这是因为水看起来很浅，实际上却很深，容易发生溺水事故。如图所示，能正确描述岸上人看到水底某点的光路图是（　　）
岸上的人看水底某点时，光由水中斜射入空气中，在水面处发生折射，折射光线向远离法线方向偏折，折射角大于入射角，人看到的是某点的虚像，位置比实际位置浅，故A符合题意，BCD不符合题意。故选A。
承德避暑山庄湖景如画，如图甲所示。小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。请在图乙中画出：（1）A点在水中的像A'；（2）小玉看到A'的光路； （3）鱼的大致位置B'并完成看到B'的光路图。
（1）作顶点A关于水面的对称点A'，即为建筑物的顶点A在水中的像A'。（2）连接A'和小玉的眼睛C的连线，交水面于O，OC为反射光线，连接AO为入射光线，即为小玉看到A'的光路。    （3）水中的鱼反射的光线斜射入空气中时，折射角大于入射角；折射光线进入人眼，人眼逆着折射光线看过去，看到鱼的虚像在鱼的实际位置的上方；连接BC交水面于O'，过点O'作法线，O'C为折射光线，根据折射角大于入射角作出入射光线B' O'，即为看到B'的光路图，鱼的大致位置B'在B的正下方，如图所示：
如图所示，是小武探究“光的折射规律”的实验情景。他将一块半圆形玻璃砖吸附在金属光具盘上，用激光笔照射，让光线贴着光具盘从空气斜射入玻璃砖中，多次改变入射角度并记录数据如表格所示：（1）让光线贴着光具盘照射，是为了___________________；（2）分析表格中的数据可知：光从空气斜射入玻璃中时，折射角______入射角。当入射角增大时，折射角将 _______ ；（3）当光以30°的入射角从玻璃射入空气中时，其折射角是_______ 。
显示光从空气斜射入玻璃砖中时的光路
（1）让光线贴着光具盘照射，是为了显示光从空气斜射入玻璃砖中时的光路。（2）由图知，光不管是从空气斜射入水中，还是从空气斜射入玻璃中，折射角随着入射角的增大而增大，而且折射角总小于入射角。（3）根据在光的折射中，光路是可逆的，当光由玻璃射入空气时，折射角大于入射角，且当入射角等于30°时，折射角为45°。
1. （2023·鄂州·中考题）如图所示，透过手表表盘上光滑透明凸起部分，能清楚地读出日期信息，光滑透明凸起部分相当于________，观看到的是日期数字________（选填写“实”或“虚”）像。手表的背面打磨得非常光滑，能清晰地照出小明像，此像的大小与小明本人相比________（选填“变大”、“变小”或“不变”）。
透明凸起的部分中间比边缘厚是凸透镜，其作用相当于一个放大镜，手表数字在凸透镜的一倍焦距以内，则成正立、放大的虚像。手表的背面打磨得非常光滑，相当于平面镜，能清晰地照出小明像，由平面镜成像的特点可知，所成的像与小明本人大小相同。
考法 凸透镜成像的规律
3. （2023·烟台·中考题）光通过透镜会发生折射，请将图中的入射光线或折射光线补画完整。
2. 由图可知，光线经过透镜后，传播范围比通过透镜之前传播范围大，说明该透镜对光有发散作用。3. 图中透镜是凸透镜，凸透镜有三条特殊光线：过焦点的光线经凸透镜折射后平行于主光轴；穿过光心的光线传播方向不变；与主光轴平行的光线折射后穿过凸透镜的焦点，光路如图所示。
2. （2023·赤峰·中考题）两只激光笔并排放置，它们发出的光束经过透镜（未画出）的光路如图所示，说明该透镜对光有________ 作用。
4.（2023·东营·中考题）在“探究凸透镜成像规律”的实验中，点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法正确的是（　　） A．该凸透镜的焦距是15cmB．图中成像特点与投影仪的成像特点相同C．燃烧的蜡烛不断变短，光屏上成的像会下移D．保持蜡烛与光屏不动，向左移动透镜至合适位置，光屏上仍能得到清晰的像
AB．由图可知，物距u=50.0cm-20.0cm=30.0cm像距v=65.0cm-50.0cm=15.0cm，物距大于像距，成倒立缩小的实像，照相机根据此原理制成的，此时30.0cm>2f ① 2f >15.0cm>f ②由①和②得到7.5cm
