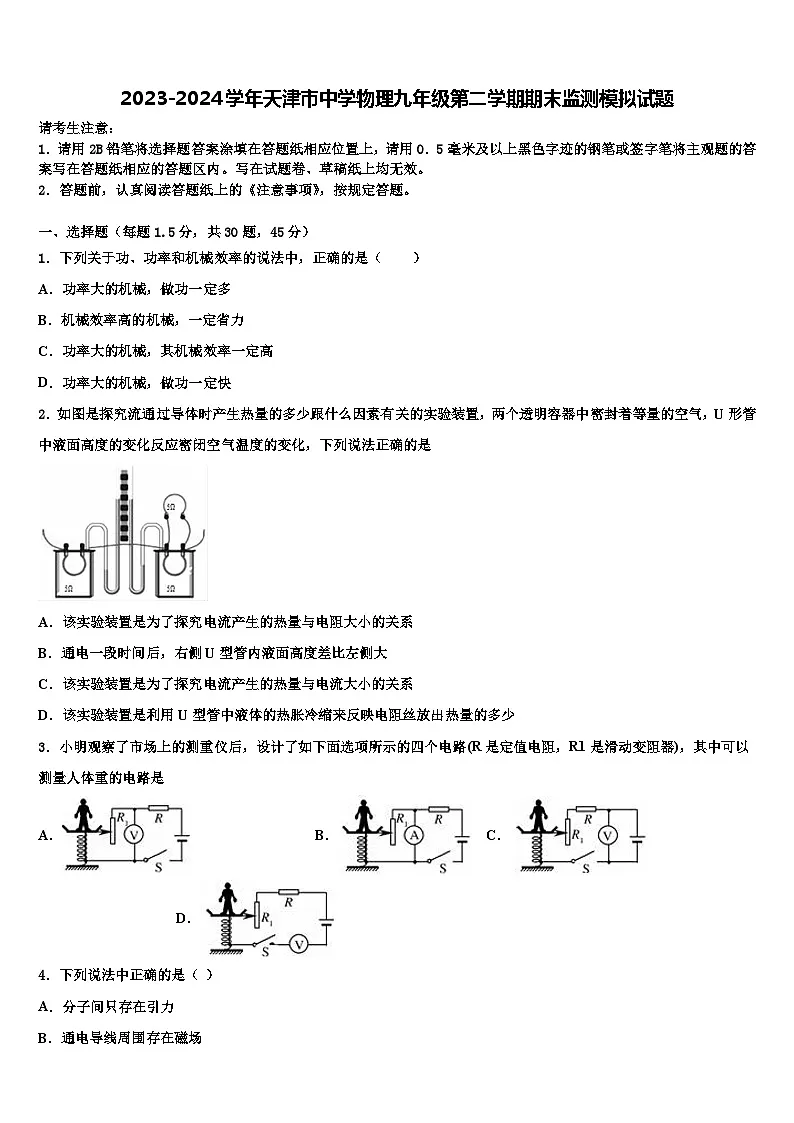

2023-2024学年天津市中学物理九年级第二学期期末监测模拟试题

这是一份2023-2024学年天津市中学物理九年级第二学期期末监测模拟试题，共23页。试卷主要包含了下列说法中正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．下列关于功、功率和机械效率的说法中，正确的是（ ）
A．功率大的机械，做功一定多
B．机械效率高的机械，一定省力
C．功率大的机械，其机械效率一定高
D．功率大的机械，做功一定快
2．如图是探究流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反应密闭空气温度的变化，下列说法正确的是
A．该实验装置是为了探究电流产生的热量与电阻大小的关系
B．通电一段时间后，右侧U型管内液面高度差比左侧大
C．该实验装置是为了探究电流产生的热量与电流大小的关系
D．该实验装置是利用U型管中液体的热胀冷缩来反映电阻丝放出热量的多少
3．小明观察了市场上的测重仪后，设计了如下面选项所示的四个电路(R是定值电阻，R1是滑动变阻器)，其中可以测量人体重的电路是
A．B．C．D．
4．下列说法中正确的是（ ）
A．分子间只存在引力
B．通电导线周围存在磁场

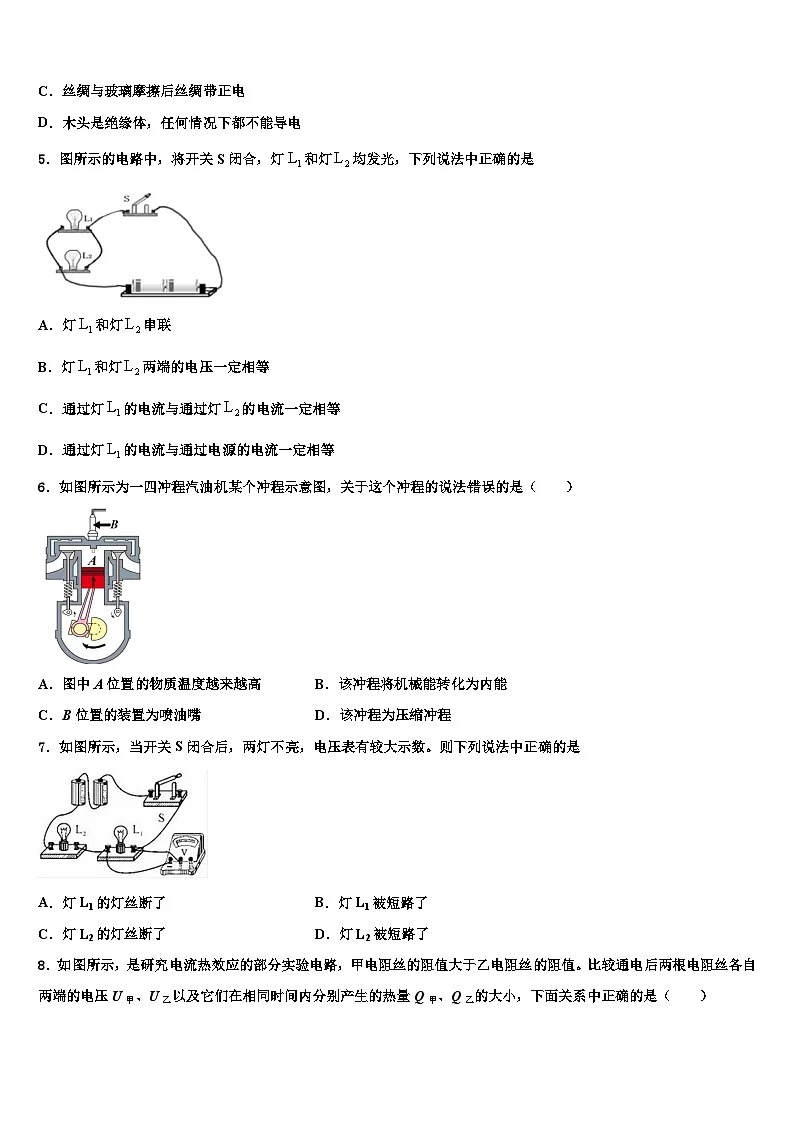

C．丝绸与玻璃摩擦后丝绸带正电
D．木头是绝缘体，任何情况下都不能导电
5．图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
6．如图所示为一四冲程汽油机某个冲程示意图，关于这个冲程的说法错误的是（ ）
A．图中A位置的物质温度越来越高B．该冲程将机械能转化为内能
C．B位置的装置为喷油嘴D．该冲程为压缩冲程
7．如图所示，当开关S闭合后，两灯不亮，电压表有较大示数。则下列说法中正确的是
A．灯L1的灯丝断了B．灯L1被短路了
C．灯L2的灯丝断了D．灯L2被短路了

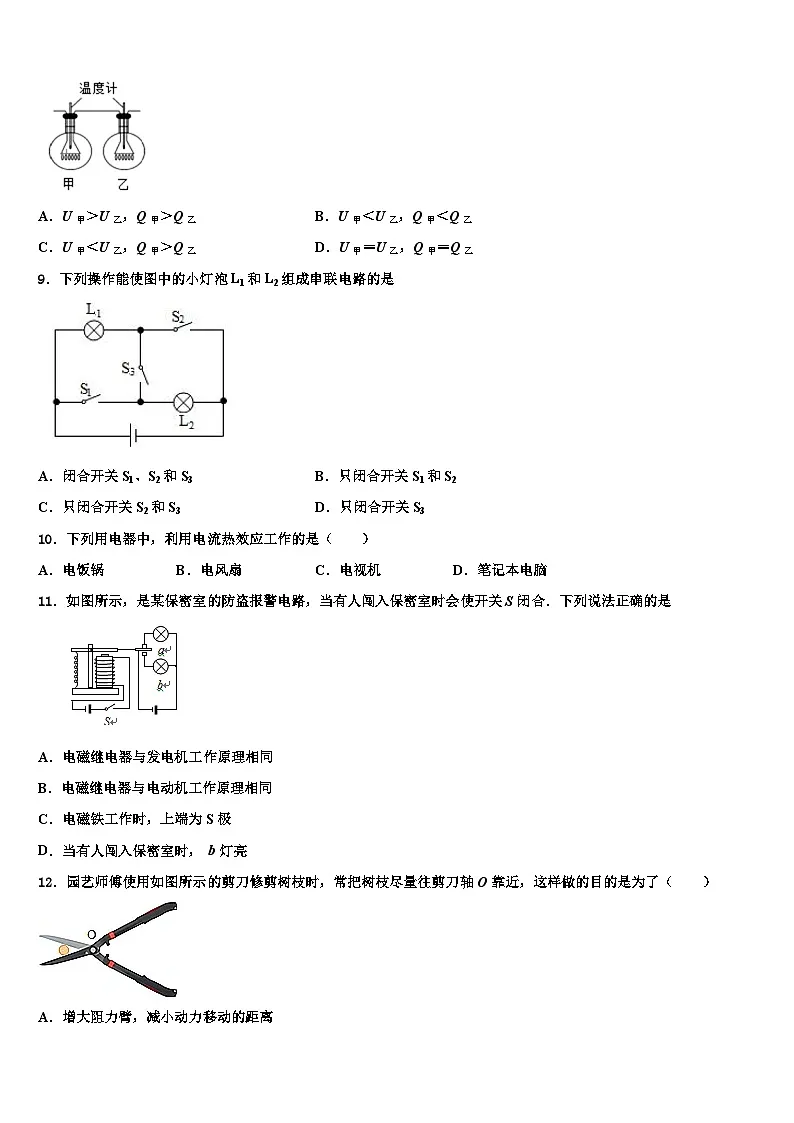

8．如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值大于乙电阻丝的阻值。比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（ ）
A．U甲＞U乙，Q甲＞Q乙B．U甲＜U乙，Q甲＜Q乙
C．U甲＜U乙，Q甲＞Q乙D．U甲＝U乙，Q甲＝Q乙
9．下列操作能使图中的小灯泡L1和L2组成串联电路的是
A．闭合开关S1、S2和S3B．只闭合开关S1和S2
C．只闭合开关S2和S3D．只闭合开关S3
10．下列用电器中，利用电流热效应工作的是（ ）
A．电饭锅B．电风扇C．电视机D．笔记本电脑
11．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是
A．电磁继电器与发电机工作原理相同
B．电磁继电器与电动机工作原理相同
C．电磁铁工作时，上端为S极
D．当有人闯入保密室时， b灯亮
12．园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了（ ）
A．增大阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力
13．如图中的四个冲程不是按照热机正常工作的顺序排列的，其中压缩冲程是（ ）
A．B．
C．D．
14．如图所示的路中，各元件完好，关于整个电路的连接，下列说法正确的是
A．只闭合S1，R1、R2并联B．只闭合S2，L、R1串联
C．只闭合S2，会形成电源短路D．只闭合S1，只有R2接入电路
15．下列现象中，属于用热传递的方法改变物体内能的是
A．钻木取火
B．加热水壶使水沸腾
C．空气被压缩时棉花燃烧
D．锯木板时锯条发烫
16．下列关于热量、内能、温度的说法中，正确的是
A．物体温度越高，所含热量越多B．物体吸收热量，温度一定升高
C．物体内能增大，温度一定升高D．物体温度升高，内能一定增大
17．如图所示的电路，能正确测出灯L1两端电压的是（ ）
A．B．
C．D．
18．当开关s闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡变亮时，电压表的示数变小。则三个虚线框中的元件分别是（从左至右的顺序）
A．电压表电流表电源
B．电压表电源电流表
C．电流表电压表电源
D．电源电压表电流表
19．如果家庭电路中发生短路，那么（ ）
A．电灯发暗B．灯泡被烧坏
C．保险丝被烧断D．用电器仍能正常工作
20．中国的“快舟”应急空间飞行器是由固体燃料运载火箭和快速反应卫星载荷组成的星箭一体化组合体，于2019年8月31日顺利升空．火箭所用的固体燃料具有（ ）
A．较大的热值B．较高的熔点C．较大的比热容D．较大的密度
21．下图所示的四幅图中能说明电动机工作原理的是：
A．B．C．D．
22．如图所示的电路中，闭合开关S后电路正常工作。一段时间后发现电流表的示数变成了0A而电压表的示数变大。假定电路中只有一处故障，则故障可能是
A．R1断路
B．R2断路
C．电流表断路
D．电压表断路
23．如图所示，电源电压保持不变。只闭合开关S1，灯泡L正常发光，再闭合开关S2，则
A．电流表示数变大，灯变亮
B．电流表示数变小，灯变暗
C．小灯泡的额定功率变大
D．电路中的总功率变大
24．如图所示，通电螺线管左端小磁针N极指向正确的是:
A．
B．
C．
D．
25．下列哪个措施能增强通电螺线管的磁性（ ）
A．减小线圈的电流B．减少线圈的匝数
C．将电源的正、负极对调D．在线圈中插入铁芯
26．某同学家的电子式电能表的表盘如图所示，关于该电能表的描述正确的是（ ）
A．电能表是测量电功的仪表
B．该同学家累计消耗的电能是20202kW·h
C．该同学家里用电器工作时的额定电流是10A
D．该电能表的指示灯每小时闪烁1600次
27．额定电压均为6V的甲、乙两灯的I﹣U图线如图所示，则下列说法不正确的是（ ）
A．甲、乙两灯的电阻均随电压增大而增大
B．甲、乙两灯的额定功率之比为2∶1
C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2∶3
D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1∶9
28．将定值电阻R0和滑动变阻器R串联在电路中，当滑片分别位于最大端和中点时，电路的总功率分别为24W和36W，则R0与R的最大阻值之比以及变阻器R的电功率变化量分别是（ ）
A．1：2 1WB．1：2 2WC．2：1 4WD．2：1 3W
29．一台单缸四冲程汽油机，它的飞轮转速是800r/min，做功冲程中燃气推动活塞一次做功1500J，那么这台汽油机的功率是（ ）
A．10kWB．15kWC．20kWD．1200kW
30．如图为电流表的内部结构图，多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连，当线圈电流通过时，它受力转动带动指针偏转，便可显示出电流的大小，下列与此工作原理相近的设备是( )
A．LED显示器B．指南针
C．电动机D．发电机
二、填空题（每空1分，共10题，20分）
31．用50N的水平拉力拉着重为100N的小车在水平地面上沿直线前进4m，用时2s，则拉力做功为_________J，重力做功为_________J。
32．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1两端的电压为_____，R2两端的电压为_____。
33．有些用化纤布料做成的衣服穿在身上很容易弄脏，这主要是因为化纤布容易发生_____现象，从而_____细小灰尘的缘故。
34．毛皮与橡胶棒相互摩擦后，橡胶棒带_____（选填“正”、“负”）电，将毛皮靠近带负电的轻质小球时会相互_____（选填“吸引”、“排斥”）．
35．充电宝具有充电和供电功能，充电宝在供电时，其相当于电路中的______，其内部单节锂电芯输出电压为 3～5 V。在保障输出电压 3～5 V 不变时，为了增加充电宝储电量，通常将多节锂电芯连接在一起，则其连接方式是______(选填“串联”或“并联”)。
36．在如图所示的电路中，闭合开关后将出现_____（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线_____；要使电路中两灯并联，只要将导线_____接到_____接线柱．（a、b、c、d为导线，A、B、C、D为接线柱）
37．如图所示的装置是用来研究电流通过电阻丝产生的热量与_____的关系，图中左右两边产生的热量之比为_______。物理学家_____做了大量的实验，最先精确地确定了电流通过导体时产生的热量跟电流、电阻和通电时间的关系，其表达式为___________。
38．如图所示，在一个配有活塞的厚玻璃活塞筒里放入一小团处理过的棉花，把活塞迅速压下可使棉花燃烧，这是因为压缩气体______ ，使瓶内空气的内能_______，温度_____________。达到棉花的着火点，使棉花燃烧，若将活塞缓慢压下去，不能看到此现象，原因是被压缩的空气温度_______筒外空气温度，易发生_______。从使温度难以达到棉花的着火点。用活塞式打气筒为自行车轮胎打气的过程中，会发现气筒的上部筒壁比气筒的下部筒壁的温度______ ，以上2种现象都是把_______转化为内能。
39．电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，若将甲、乙并联到电压为2V的两端，干路中的电流是__________A；若将两电阻串联接入电压为3V的电源两端，则此时电路中电流为 __________A。
40．将酒精涂在腋下､腋窝､手足心等血管丰富的部位，可以降低体表温度，这是通过_____方式来减少身体的内能｡同时医生们警告，酒精可能会使发烧的病人感到不适，病人能闻到酒精气味是因为酒精分子______｡
三、实验题（每空1分，共2题，15分）
41．某小组的同学在做“比较不同物质的吸热能力”的实验，他们使用了如图所示的装置：
（1）在设计实验方案时，需要确定以下控制的变量，其中多余的是_____（填代号）。
A．采用完全相同的加热方式
B．酒精灯里所加酒精量相同
C．取相同质量的水和未知液体
D．盛放水和另一种液体的容器相同
（2）测得实验数据如表，请根据实验情景回答问题：
①表中“加热时间”反映了_____的多少；
②在加热时间相同的条件下，升温快的是_____；
③由此可推断c水_____c液（填“＞”、“＜”或“＝”）
（3）已知水的比热容，未知液体比热容c液＝_____。
42．如图所示是探究“什么情况下磁可以生电”的实验装置。
（1）实验中，通过观察__________来判断电路中是否有感应电流。
（2）如果让导线不动，用以下方法改变磁体：A．改变磁体的磁极；B．换用磁性强度不同的磁体；C．让磁体上下移动；D．让磁体左右移动；E．让磁体前后移动。你在学习过程中做这些探究时，观察到能使电流表指针摆动的是_________（选题字母序号）。
（3）如果让磁体不动，用以下方法移动直导线ab：A．上下平行移动；B．水平前后移动；C．水平左右移动；D．竖直面内转动。你在学习的过程中做这些探究时，观察到能使电流表指针摆动的是__________（选题字母序号）。
（4）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施：__________。
四、计算题（每题10分，共2题，20分）
43．图甲是智能怀旧灯，与灯串联的调光旋钮实质是滑动变阻器，图乙是简化的电路原理图．灯L标有“6V 3W”字样，当滑动变阻器的滑片P在a点时，灯L正常发光，电源电压不变，不考虑温度对灯丝电阻的影响．问：
（1）电源电压U是多少__________？
（2）当滑动变阻器接入电路中的电阻是8Ω时，灯L消耗的实际功率是多少____________？
（3）当滑片P位于中点b和最右端c时，灯两端电压之比是3：2，则滑动变阻器的最大值是多少_____？
44．油电混合动力汽车有汽油发动机和电动机两套动力系统。两套动力系统既可以独立工作，又可以协同工作，汽车可以根据路况选择最佳驱动方式，以便节能减排。某种油电混合动力汽车，它的发动机效率是40%，电动机由一组满电时电能为5.4×107J的电池组供电，效率高达80%。现在油箱剩余10kg汽油（汽油热值是4.6×107J/kg），电池满电。若汽车以20m/s的速度在水平路面上匀速行驶，受到的平均阻力恒为1000N。求：
（1）剩余汽油完全燃烧释放的热量；
（2）汽车的输出功率；
（3）若汽车先以发动机驱动，再用电动机驱动，计算说明能否到达260km外的目的地．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】A．功率大的机械，根据可知，如果工作时间较短，那么所做的功也较小，不一定多，A错误；
B．机械使用时，是否省力与机械效率高低没有关系，B错误；
CD．功率大的机械，意味着机械做功较快，单位时间内做的功较多，但是机械效率不一定高，C错误，D正确。
2、D
【详解】装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联,根据串联电路的电流特点可以知道,右端两个电阻的总电流和左端的电阻电流相等,即,两个5Ω的电阻并联,根据并联电路的电流特点知,两电阻阻值相等,则支路中电流相等,,所以右边容器中的通过电阻的电流是左侧通过电流的一半,即是研究电流产生的热量与电流的关系，由可以知道,左边容器中的电阻产生的热量多,温度升得较快;因此通电一段时间后,玻璃管左侧液面高度差更大,故A、B、C错误；该实验装置是利用U型管中空气的热胀冷缩来反映热的多少,虽然产生热量的多少不能直接观察,但可以通过U型管液面高度差的变化来反映,故D正确. 所以D选项是正确的.
3、A
【详解】A．电路为串联电路，电压表测量滑动变阻器两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，根据串联电路电阻的分压作用可知，变阻器分得的电压变大，电压表的示数变大，故A选项符合题意；
B．电流表与滑动变阻器并联，电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变，故B选项不符合题意；
C．因为电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故C选项不符合题意；
D．电压表串联在电路中，不管变阻器阻值变大还是变小，电压表都相当于测电源电压，示数不变，故D选项不符合题意．
4、B
【分析】(1)组成物质的分子间存在相互作用的引力和斥力；
(2)电流具有磁效应；
(3)摩擦起电的实质是电荷发生了转移；
(4)容易导电的物体叫导体，不容易导电的物体叫绝缘体．
【详解】A．分子间引力和斥力同时存在，故A项错误；
B．奥斯特实验说明：通电导体周围存在与电流方向有关的磁场，故B项正确；
C．玻璃束缚电子的能力比丝绸弱，因此玻璃与丝绸摩擦后，玻璃会失去电子而带上正电，而丝绸由于得到了多余的电子而带上负电，因此丝绸带的是与玻璃等量的负电，故C项错误；
D．干木头是绝缘体，湿木头是导体，故D项错误。
5、B
【详解】AB．由电路图可知，两灯泡并列连接，此时各支路两端的电压一定相等，即灯L1和灯L2两端的电压一定相等，故B正确、A错误；
C．由电路图可知，两灯泡并列连接，当两灯泡的规格相同时，通过灯泡的电流相等，若两灯泡的规格不同，则通过两灯光的电流不相等，故错误；
D．由电路图可知，两灯泡并列连接，电源的电流是两条支路的电流之和，通过灯的电流比通过电源的电流小，故错误．
6、C
【详解】ABD．由图可知这是压缩冲程，活塞由下向上运动压缩气体，气体温度增加，内能增大，机械能转化为内能，故AB正确，不符合题意；
C．这是汽油机发动机工作过程，B的位置时火花塞，柴油机才有喷油嘴，故C错误，符合题意；
故选C。
7、A
【解析】由电路图知道，灯泡L1 与灯泡L2串联，电压表测量灯泡L1 两端的电压，当开关S闭合后，两灯都不亮，说明出现了断路，电压表有较大的示数，说明电压表到电源两极的电路是连通的，即L2 不可能断路，说明应是电压表所测范围之内出现断路，即L1 可能出现了断路，故选A。
8、A
【详解】从图中可以看到，这两个灯泡是串联的，流过的电流大小相等，甲电阻丝的阻值大于乙电阻丝的阻值，根据可知，；根据可知，时间相同，流过的电流大小相同，甲电阻丝的阻值大于乙电阻丝的阻值，那么。
故选A。
9、D
【详解】A．若闭合开关S1、S2和S3，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故A不符合题意；
B．若只闭合开关S1和S2，灯泡L1和L2组成并联电路，故B不符合题意；
C．若只闭合开关S2和S3，灯L2短路，电流不经过灯L2，只有灯L1连入电路，则灯L1发光，故C不符合题意；
D．要使灯泡L1和L2组成串联电路，应将灯L1和L2首尾相连接到电源两端，则由图知道，只要闭合S3，断开S1、S2，故D 符合题意．
10、A
【详解】A．电饭锅工作时把电能转化为内能，利用电流的热效应工作，符合题意；
B．电风扇工作时主要把电能转化为机械能，不是利用电流热效应工作的，不符合题意；
C．电视机主要把电能转化为光能与声能，不是利用电流热效应工作的，不符合题意；
D．笔记本电脑主要把电能转化为光能和声能，不是利用电流热效应工作的，不符合题意。
故选A。
11、D
【详解】AB．电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB不符合题意．
C．根据安培定则可知，电磁铁工作时，上端为N极，故C不符合题意．
D．当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D符合题意．
12、D
【详解】在同样的情况下，往剪刀轴O靠近，减小了阻力臂，而阻力和动力臂不变，由杠杆平衡条件可知会省力。
故选D。
13、C
【详解】A．图中，进气门开启，活塞下行，气体流入汽缸，是吸气冲程，故A不符合题意；
B．图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，故B不符合题意；
C．图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程故C符合题意；
D．图中排气门开启，活塞上行，气体流出汽缸，是排气冲程，故D不符合题意。
14、D
【详解】AD．由图可知，只闭合S1时电路中只有R2，故A错误，D正确；
BC．由图可知，只闭合S2时电路中有且只有L，故B、C错误；
15、B
【详解】A. 钻木取火，即克服摩擦力做功，使物体的内能增加，温度升高，故该选项不符合题意；
B. 烧水的过程，即热量从火传递到壶上，故属于热传递改变物体的内能，符合题意；
C. 用力拍击手柄，活塞向下运动，对筒内的空气做功，使得空气的内能增加，温度升高，是做功改变内能，故不符合题意；
D. 当用锯锯木头时，锯条克服摩擦力做功，使得其内能增加，温度升高，是做功改变内能，故该选项不符合题意；
故选B.
16、D
【详解】A、物体的温度升高，它的内能一定增加，但热量是过程量，不能说含有热量越多，故错误．
BC、物体吸收热量或物体内能增加，温度可以升高，也可以不变，比如晶体熔化时便是如此，故BC错误；
D、物体温度升高，物体内部的分子运动加快，因此物体的内能一定增加，故正确；
故选D.
17、A
【详解】A．由图可知，电压表与L1并联，正负接线柱接法正确，故A项符合题意；
B．由图可知，电压表测的是两灯串联的总电压，或电源电压，故B项不符合题意；
C．由图可知，电压表接到了L2的两端，测的是L2两端的电压，故C项不符合题意；
D．由图可知，电压表接到了L1的两端，但正负接线柱接反了，故D项不符合题意。
故选A。
18、D
【详解】滑动变阻器能改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；灯泡变亮时，说明通过灯泡的电流变大，由U=IR可知灯泡两端电压变大，题中要求电压表示数变小，说明电压表和滑动变阻器并联；所以，电源在最左端的虚线框内，且下端为正极，这样可以满足如图所示的电流方向；电压表和滑动变阻器并联，则电压表填在中间的虚线框内；电流表和灯泡串联，应填在最右端的虚线框内。故选D。
19、C
【详解】ABD．如果家庭电路中发生短路，那么不会有电流流过用电器，则用电器不能正常工作，所以灯泡不会发光，也不会烧坏，故ABD不符合题意。
C．保险丝在电路中的作用是当电路中有过大的电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，故C符合题意。
20、A
【详解】火箭发射时需要较多能量，所以要选用放出热量较多的燃料，完全燃烧相同质量的燃料时，燃料的热值越大，放出的热量越多。
故选A。
21、B
【详解】A实验主要是用于研究电磁感应的，应用于发电机；
B主要是研究通电导线在磁场中会受到力的作用，应用于电动机；
C主要是研究电磁铁磁性强弱与哪些因素有关的；
D是奥斯特实验，用于说明通电导线周围存在磁场．
22、B
【详解】电流表没有示数，说明电路可能断路，电压表有示数，是电压表测的部分断路，故选B。
23、D
【解析】只闭合S1时，只有L接入电路，S2闭合时R与L并联，总电阻减小，则干路电流增大，电流表示数变大。并联后电源电压不变，即L上的电压保持不变，由P＝可得功率不变，亮度不变。故A、B、C均错误；
由功率公式P＝UI可得，总电压不变，而总电流变大，故总功率变大。故D正确。
故选：D。
24、A
【详解】螺线管中的电流方向向上，根据安培定则可知：螺线管左端为N极，如下图所示：
根据磁极间的相互作用可得，小磁针左端为N极，右端为S极．
25、D
【详解】影响通电螺线管的磁性的因素有电流大小、线圈匝数、有无铁芯，所以要增强通电螺线管的磁性要在线圈中插入铁芯．故选D．
26、A
【详解】A．电能表是测量电功的仪表，故A正确；
B．电能表读数时最后一位是小数，该同学家累计消耗的电能是2020.2kW·h，故B错误；
C．据表盘的参数可知，电能表平时工作允许通过的最大电流为10A，并不是家里用电器工作时的额定电流，故C错误；
D．1600imp/kW•h表示每消耗1kW•h的电能，电能表的指示灯闪烁1600次，故D错误。
故选A。
27、D
【解析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；
(2)根据图像读出两灯泡额定电压下的电流，根据求出甲、乙两灯的额定功率之比；
(3)甲、乙两灯并联接在电压为2V的电源两端时，它们两端的电压均为2V，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；
(4)甲、乙两灯串联接在电压为8V的电源两端时，通过它们的电流相等，且总电压等于8V，根据图像读出符合要求的电流和电压，根据求出两灯泡的实际功率之比。
【详解】A．由图像可知，甲、乙两灯泡两端的电压分别为2V、6V时，通过甲的电流依次为0.3A、0.6A，通过乙的电流依次为0.2A、0.3A，由的变形式可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A正确，不符合题意；
B．甲、乙两灯的额定电压均为6V，通过的电流I甲额＝0.6A，I乙额＝0.3A，则甲、乙两灯的额定功率之比：
，
则B正确，不符合题意；
C．甲、乙两灯并联接在电压为2V的电源两端时，它们两端的电压均为2V，由图像可知，通过的电流分别为I甲＝0.3A，I乙＝0.2A，此时两灯泡的电阻之比：
，
则C正确，不符合题意；
D．甲、乙两灯串联接在电压为8V的电源两端时，通过它们的电流相等，且总电压等于8V，由图像可知，当电路中的电流、、时符合，则两灯泡的实际功率之比：
，
则D错误，符合题意；
故选D。
28、B
【解析】定值电阻R0和滑动变阻器R串联，已知滑片分别位于最大端和中点时，电路的总功率分别为24W和36W，当滑片分别位于最大端和中点时，设电路中的电流分别为I大、I中，
则由P＝UI可得，两种情况下电路中的电流之比：＝＝＝＝，
因电源的电压不变，所以，电流和总电阻成反比，则有：＝＝，
解得：R＝2R0，所以R0：R＝1：2，即R0与R的最大阻值之比为1：2；
因串联电路中各处的电流相等，
所以，由P＝UI＝I2R可得，滑片位于最大端时变阻器与整个电路的功率之比：
＝＝＝＝，
则PR大＝P大＝×24W＝16W﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
同理可得，滑片位于中点时变阻器与整个电路的功率之比：
＝＝＝＝，
则PR中＝P中＝×36W＝18W﹣﹣﹣﹣﹣﹣﹣﹣﹣②，
所以变阻器R的电功率变化量：
△PR＝PR中﹣PR大＝18W﹣16W＝2W．
故选B．
29、A
【详解】由题意可以知道飞轮转动两转，完成一个工作循环，对外做功一次，那么飞轮转动800转时，做功大小为
可得；
那么这台汽油机的功率是
故选A．
30、C
【详解】电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A．LED显示器是将电能转化为光能的设备，与电流表的工作原理无关，不符合题意；
B．指南针工作时是磁极间的相互作用，与电流表的制成原理无关，不符合题意；
C．电动机是利用通电线圈在磁场中受力而转动的原理制成的，符合题意；
D．发电机是利用电磁感应现象制成的，与电流表的制成原理无关，不符合题意。
二、填空题（每空1分，共10题，20分）
31、200 0
【详解】[1]拉力做的功
；
[2]重力的方向是竖直向下的，而小车是在水平方向上移动了4m，没有在重力方向上移动距离，所以重力做功为0J。
32、7.2V 1.8V
【详解】[1][2]由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是0～15V，分度值是0.5V，电压表V2量程是0～3V，分度值是0.1V，故V1的值为：，V2的值为：，根据串联电路电压的特点知，R1两端的电压为：
。
33、摩擦起电 吸引
【详解】[1][2]化纤衣服与人体摩擦，摩擦起电，使衣服带有了电荷，由于带电体能够吸引轻小物体，所以带电的衣服会将细小的物体灰尘吸附在它上面，造成了衣服比较容易脏。
34、负 吸引
【详解】[1][2]毛皮与橡胶棒相互摩擦后，橡胶棒带负电，毛皮带正电；毛皮靠近带负电的轻质小球时，二者带异种电荷，因此会相互吸引。
35、电源 并联
【解析】充电宝在供电时，对外提供电能，其相当于电路中的电源；由于充电宝的输出电压保持相对固定，所以要想增大储电量，应将多节锂电芯并联连接在一起。
36、短路ca(或d)A(或C)
【解析】试题分析：串联电路中各用电器是逐个顺次连接，电流只有一条路径；并联电路中各用电器是并连接在电路的两端之间，电流有多条流通路径；电源短路是指用导线将电源两极直接连接起来的电路．如图电路，闭合开关后电流将从正极开始，沿a→c→d，经开关回负极，所以电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路；
要使电路中两灯串联，只要从电源正极流出的电流，依次先后经过灯泡，则在B、D两点之间的导线c不能连接，应拆除；
要使两灯泡并联，电流从电源正极流出，分两路分别进入灯泡，则必须将导线d接到C点接线柱上．
考点：本题考查电路的三种状态、串联电路和并联电路的辨别
点评：本题主要考查对串并联电路连接特点的了解；以及电路的三种状态的掌握．
37、电阻 1：2 焦耳
【详解】[1]电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关；题图中两电阻串联，通过的电流和通电时间相同，而电阻大小不同，所以该装置是用来研究电流通过电阻丝产生的热量与电阻的关系；
[2]题图中左边产生的热量是：
；
右边产生的热量是：
；
左右两边产生的热量之比为：
；
[3][4]物理学家焦耳做了大量的实验，最先精确地确定了电流通过导体时产生的热量跟电流、电阻和通电时间的关系，关系式为。
38、做功 增加 升高 高于 热传递 低 机械能
【详解】[1][2][3]活塞迅速向下压时，活塞压缩气体做功，空气内能增加，温度升高，达到棉花的燃烧点，棉花就会燃烧，活塞缓慢压下去，瞬间机械能转化的内能少，不能使棉花燃烧；
[4][5]若将活塞缓慢压下去，不能看到此现象，原因是被压缩的空气温度高于筒外空气温度，易发生热传递，从而使温度难以达到棉花的着火点；
[6]用打气筒为自行车轮胎打气的过程中，会发现气筒的上部筒壁比气筒的下部筒壁的温度低，这是因为用打气筒打气时，压缩筒内空气做功，使筒内下部的空气内能增大、温度升高，这样使打气筒下部筒壁的温度较高；
[7]以上两种现象都是机械能减小，内能增大，都属于把机械能转化为内能。
39、0.6 0.2
【详解】[1]并联电路中各支路电压与电源电压都相等，即：
U甲=U乙=U=2V，
由图可知，当甲两端电压为2V时，通过甲的电流为0.4A，通过乙的电流是0.2A，此时根据并联电路电流特点可得干路电流：
I=I甲+I乙=0.4A+0.2A=0.6A；
[2]读图可知，串联电路中电流处处相等，甲、乙串联时
I甲′=I乙=0.2A，
元件甲两端的电压为1V，元件乙两端的电压为2V，此时的电源电压正好是
1V+2V=3V。
40、热传递 永不停息地做无规则运动
【详解】[1]将酒精涂抹在皮肤上，由于酒精蒸发吸热，所以可以降低体表温度，是通过热传递的方式改变内能。
[2]酒精分子永不停息地做无规则运动，所以能闻到酒精的味道。
三、实验题（每空1分，共2题，15分）
41、B 吸收热量 未知液体 ＞
【详解】(1)[1]用控制变量法进行探究，因为引起温度变化的因素是吸热的多少、物质的质量、加热时间和方式，与酒精的多少无关，所以B选项多余；
(2)①[2]根据转换法，表中“加热时间”反映了吸收热量的多少；
②[3]由表中数据知，在加热时间相同的条件下，升温快的是未知液体；
③[4]因在加热时间相同的条件下，升温小的是水，根据比较吸热能力的方法，水的吸热能力强，即；
(3)[5]由表中数据知，加热2分钟，吸收相同的热量，水升高4℃，未知液体升高8℃，根据，在吸热和质量相同的情况下，比热容与升高的温度成反比，故未知液体的比热容大小为：
。
42、电流表指针是否偏转 D C 将导体ab换成多匝线圈或换用一个磁性更强的磁体
【详解】(1) [1] 有电流通过电流表时，电流表指针发生偏转，实验中通过观察指针发生偏转来判断电路中是否有感应电流；
(2)[2]图中蹄形磁铁的磁感线是从上端N极指向下端S极的，导体ab切割磁感线运动时，才在闭合电路中产生感应电流；
导体棒不动，让磁体左右移动，导体ab切割磁感线，能产生感应电流，而改变磁极、换用不同强度的磁体、磁体上下或前后移动都不能切割磁感线，因而都不能产生感应电流，故选D；
(3)[3]磁体不动，让导体棒ab在水平面左右移动，此时导体ab做切割磁感线运动，能产生感应电流，而导体上下移动、前后移动、在竖直面内转动都不做切割磁感线运动，因而都不能产生感应电流，故选C；
(4)[4]在仪器和电路连接都完好的情况下，某小组的实验现象不太明显，可能是产生的感应电流太小，改进办法是将导体ab换成多匝线圈或换用一个磁性更强的磁体。
四、计算题（每题10分，共2题，20分）
43、6V 1.08W 24Ω
【详解】（1）根据电路图可知，当滑动变阻器的滑片P在a点时，电路为灯L的简单电路；
（2）因为此时灯泡正常发光,所以电源电压U＝U额＝6V；由P＝可得，灯丝的阻值：RL＝＝12Ω；由图乙可知，灯L与滑动变阻器串联，
则电路中的电流：I＝＝0.3A；此时灯泡的实际功率为：P实＝I2RL＝(0.3A)2×12Ω＝1.08W；
（3）当滑片P在中点b时，由欧姆定律可得灯泡两端的电压：Ub＝IbRL＝×RL＝×RL；
当滑片在最右端c点，由欧姆定律可得此时灯泡两端电压： Uc＝L＝×RL；
由题意可知, ＝，即： ＝，将RL＝12Ω代入上式,化简可得：Rc＝24Ω．
44、（1）4.6×108J （2）2×104W （3）不能到达
【详解】(1)汽油完全燃烧放出的热量：
；
(2)汽车受到的平均阻力恒为1000N，汽车在水平面上做匀速直线运动，则牵引力和阻力是一对平衡力，大小相等，即：
；
汽车的输出功率为：
；
(3)汽油所做的有用功为：
；
电池对外做的有用功为：
；
汽油和电池对外所做的总功为：
；
行驶260km牵引力所做的功为：
；
由于，所以不能到达。
答：(1)剩余汽油完全燃烧释放的热量是；
(2)汽车的输出功率是；
(3)若汽车先以发动机驱动，再用电动机驱动，不能到达260km外的目的地。
加热时间/min
0
1
2
3
4
5
水的温度/℃
20
22
24
26
28
30
未知液体的温度/℃
20
24
28
32
36
40
