高考物理 专题三　第三讲　带电粒子在复合场中的运动课件PPT

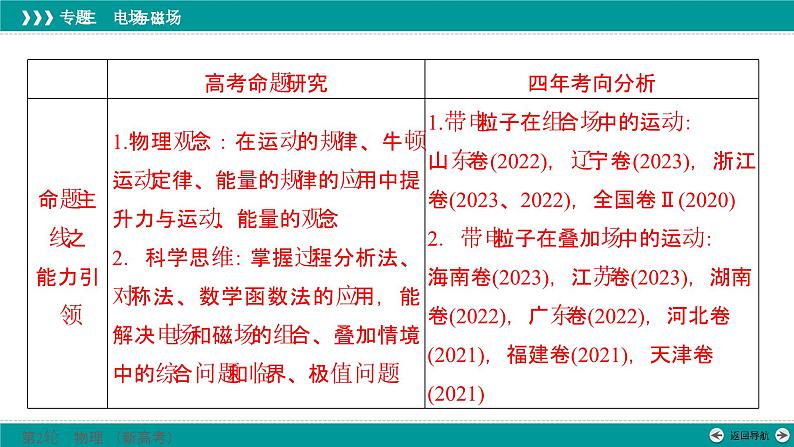

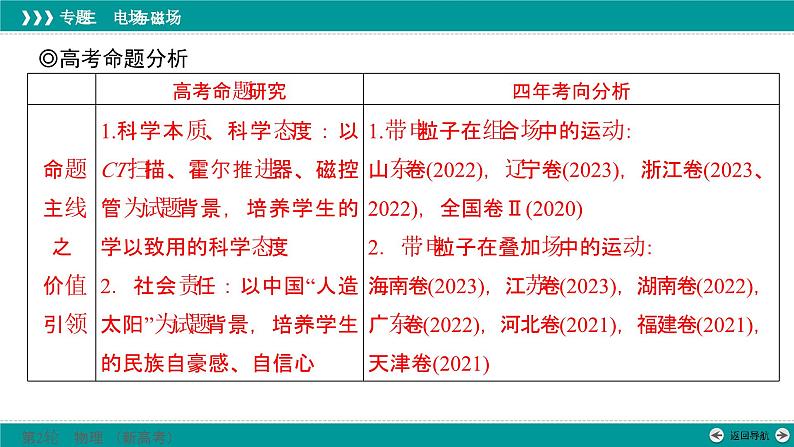

这是一份高考物理 专题三　第三讲　带电粒子在复合场中的运动课件PPT，共38页。PPT课件主要包含了◎高考命题分析，栏目索引，必备知识聚焦，热点命题突破，核心素养提升，专题突破练十二等内容，欢迎下载使用。

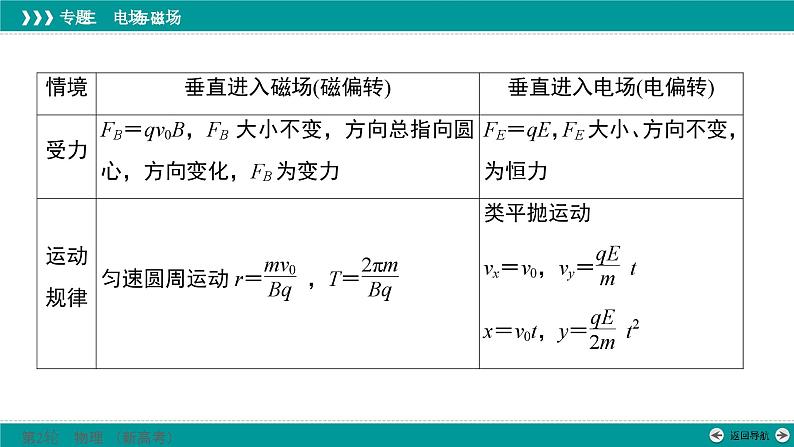

热点1　带电粒子在组合场中的运动正确区分“电偏转”和“磁偏转”
(1)当离子甲从A点出射速度为v0时，求电场强度的大小E；(2)若使离子甲进入磁场后始终在磁场中运动，求进入磁场时的最大速度vm。
► 解题指导　(1)离子甲从A点出射时速度分解及受力情况如图1所示。　 (2)离子甲连续通过磁场Ⅰ和磁场Ⅱ的运动轨迹如图2所示。
► 建模突破　组合场问题的常见模型
(1)金属板间电势差U；(2)粒子射出磁场时与射入磁场时运动方向间的夹角θ。
热点2　带电粒子在叠加场中的运动[例2]　(2023·江苏卷)霍尔推进器某局部区域可抽象成如图所示的模型。Oxy平面内存在竖直向下的匀强电场和垂直于坐标平面向里的匀强磁场，磁感应强度为B。质量为m、电荷量为e的电子从O点沿x轴正方向水平入射。入射速度为v0时，电子沿x轴做直线运动；入射速度小于v0时，电子的运动轨迹如图中的虚线所示，且在最高点与在最低点所受的合力大小相等。不计重力及电子间相互作用。
► 建模突破　复合场问题的常见模型
(1)求直流电源的电动势E0；(2)求两极板间磁场的磁感应强度B；(3)在图中虚线的右侧设计一个匀强电场，使小球离开电容器后沿直线运动，求电场强度的最小值E′。答案：见解析
[真题诠释]　[前沿科技、学以致用](2020·全国卷Ⅱ)CT扫描是计算机X射线断层扫描技术的简称，CT扫描机可用于对多种病情的探测。图甲是某种CT机主要部分的剖面图，其中X射线产生部分的示意图如图乙所示。图乙中M、N之间有一个电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X射线(如图中带箭头的虚线所示)；将电子束打到靶上的点记为P点。则(　　)
A．M处的电势高于N处的电势B．增大M、N之间的加速电压可使P点左移C．偏转磁场的方向垂直于纸面向外D．增大偏转磁场磁感应强度的大小可使P点左移
[素养练]　[科技应用、科学本质](多选)(2022·广东卷)如图所示，磁控管内局部区域分布有水平向右的匀强电场和垂直于纸面向里的匀强磁场。电子从M点由静止释放，沿图中所示轨迹依次经过N、P两点。已知M、P在同一等势面上，下列说法正确的有(　　)A．电子从N到P，电场力做正功B．N点的电势高于P点的电势C．电子从M到N，洛伦兹力不做功D．电子在M点所受的合力大于在P点所受的合力
