1．（2021宝山二模）在图7（a）所示的电路中，电源电压保持不变，电阻R1的阻值为30欧。闭合开关S，电路正常工作，两个电流表的指针指在同一位置，如图7（b）所示。
① 比较电流表A的示数与电流表A1的示数的大小关系，并求通过电阻R1的电流I1的大小。
② 试求电源电压U的大小。
③ 现用一个电阻Rx替换电阻R1或R2，替换后一个电流表的示数减少了0.3A，另一个电流表的示数未发生变化，请判断说明电阻Rx替换的是哪个电阻，并求出电阻Rx的阻值。
2．（2021崇明二模）在图10（a）所示的电路中，电源电压为12伏，电阻R1的阻值为40欧。
①闭合电键S，求电流表的示数。
②闭合电键S，求电阻R1上的电功率。
图10
R1
S
A
A
C
B
（a） （b）

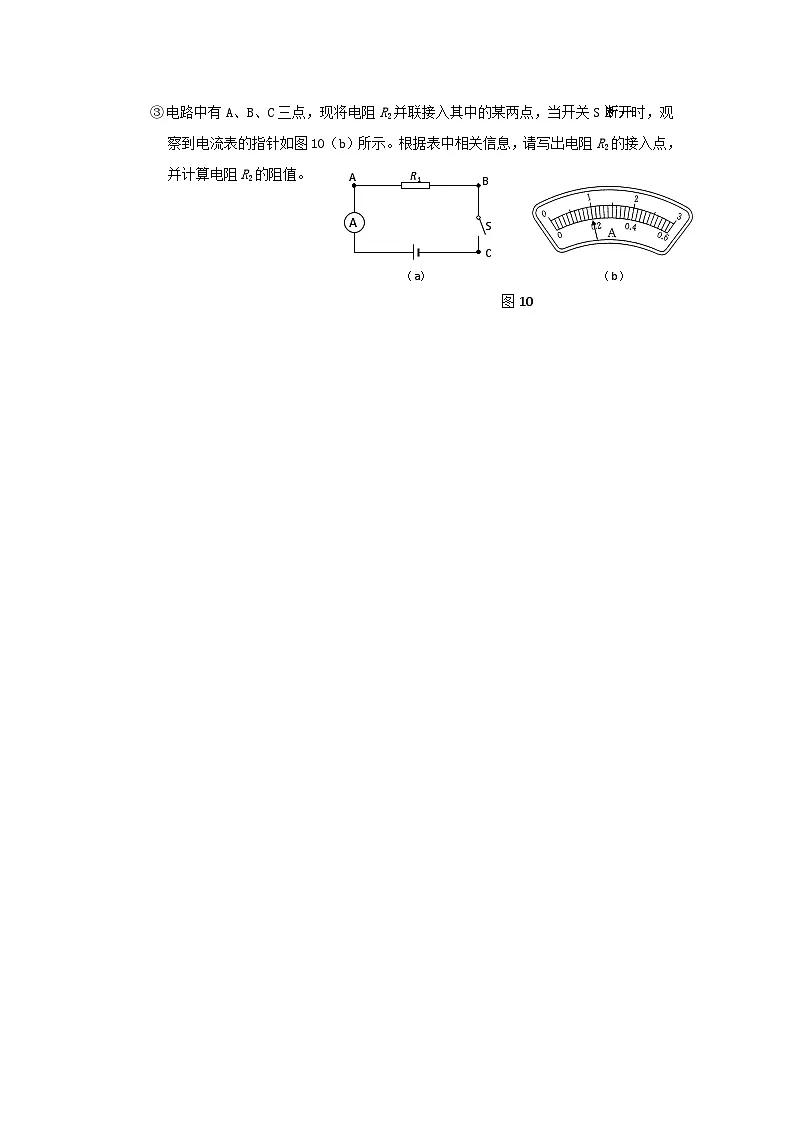

= 3 \* GB3 ③电路中有A、B、C三点，现将电阻R2并联接入其中的某两点，当开关S断开时，观察到电流表的指针如图10（b）所示。根据表中相关信息，请写出电阻R2的接入点，并计算电阻R2的阻值。

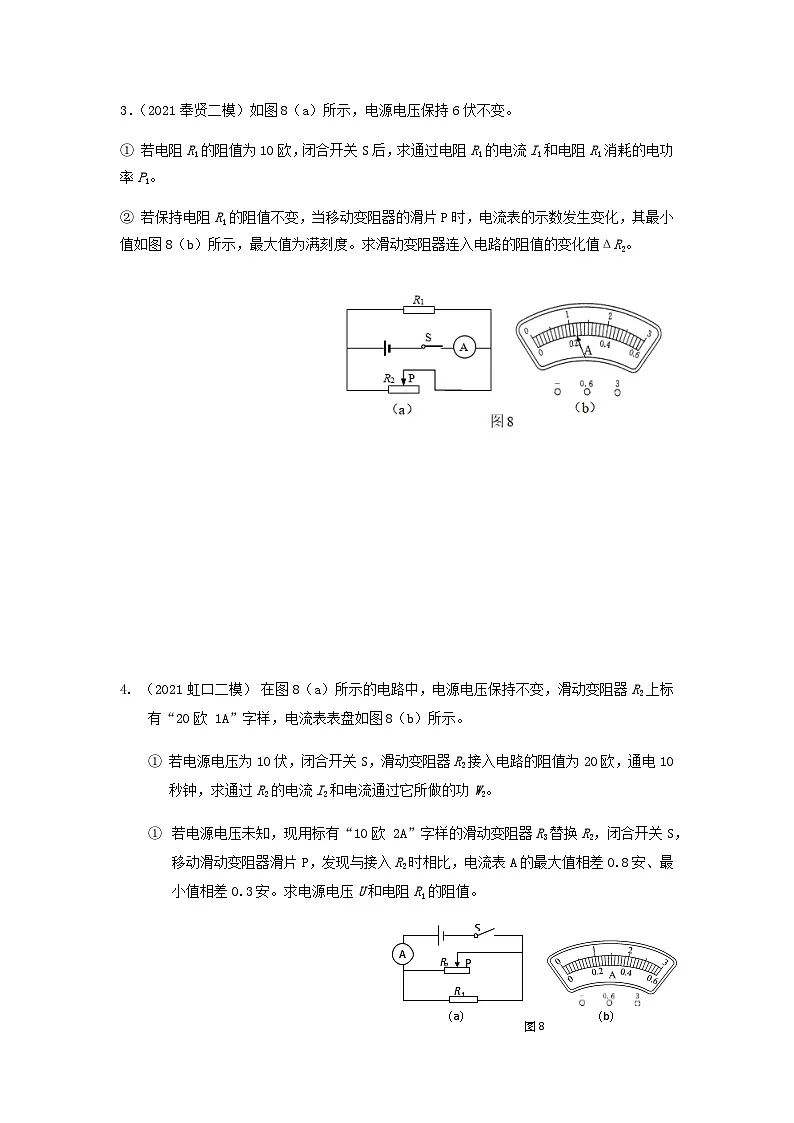

3．（2021奉贤二模）如图8（a）所示，电源电压保持6伏不变。
① 若电阻R1的阻值为10欧，闭合开关S后，求通过电阻R1的电流I1和电阻R1消耗的电功率P1。
② 若保持电阻R1的阻值不变，当移动变阻器的滑片P时，电流表的示数发生变化，其最小值如图8（b）所示，最大值为满刻度。求滑动变阻器连入电路的阻值的变化值ΔR2。
4. （2021虹口二模） 在图8（a）所示的电路中，电源电压保持不变，滑动变阻器R2上标有“20欧 1A”字样，电流表表盘如图8（b）所示。
① 若电源电压为10伏，闭合开关S，滑动变阻器R2接入电路的阻值为20欧，通电10秒钟，求通过R2的电流I2和电流通过它所做的功W2。
若电源电压未知，现用标有“10欧 2A”字样的滑动变阻器R3替换R2，闭合开关S，移动滑动变阻器滑片P，发现与接入R2时相比，电流表A的最大值相差0.8安、最小值相差0.3安。求电源电压U和电阻R1的阻值。
（a） （b）
S
P
R2
R1
图8
A
5．（2021黄埔二模）R1为定值电阻，滑动变阻器R2为标有“20欧 1安”或“50欧 1安”字样中的一个。现将R1和R2分别按图9（a）、（b）所示接入相同电源的电路。
①若电阻R1的阻值为10欧，闭合开关，通过R1的电流为0.2安，求R1两端的电压U1。
②电压表选用0~15伏量程，在电路安全工作情况下，移动变阻器R2的滑片P，发现有一个电路中滑片不能移到变阻器的任意一端，两电路中总电流的最大变化量均为0.6安。
Ⅰ请判断图9（a）、（b）中滑片不能移到变阻器任意一端的电路并简要说明理由。
Ⅱ通过计算说明变阻器R2的规格，并求出定值电阻R1的阻值。
图9
（a） （b）
S
R1
R2
P
V
S
R1
R2
P
6．（2021静安二模）在图7所示的电路中，电源电压为12伏，滑动变阻器R1上标有“40欧2安”字样。
① 闭合开关后，将变阻器滑片P的位置置于右端，求此时电流表的示数I。
② 电路中有A、B、C三点，若将定值电阻R2并联接入其中的某两点后，在移动变阻器滑片P的过程中，滑片P的位置（序号）及对应的电流表示数如下表所示。
（a）请写出“移动变阻器滑片P过程中”开关S所处的状态。
（b）求出定值电阻R2的阻值。
P
R1
A
A
B
S
C
图7
S
A
R2
A1
图13
R1
7．（2021闵行二模）如图13所示的电路，R2的阻值为20欧，滑动变阻器R1上标有“2A”字样，两电流表量程均为0~3安。闭合开关S，电流表A1、A的示数分别为0.8安、1.2安。
① 求R2两端电压U2；
② 更换电源，用10欧和30欧的定值电阻先后替换R2，闭合开关S，在电路安全工作的情况下，移动滑片P，某个电流表示数的最大变化量分别为0.8安和1.6安，其中一次变阻器的电流达不到2安。
（a）试分析变阻器的电流达不到2安的原因；
（b）求变阻器的最大阻值R1max。
8．（2021徐汇二模）在图10（a）所示的电路中，电源电压为6伏保持不变，电阻R 1的阻值为4欧，电阻R 2的阻值为6欧，滑动变阻器R 3上标有“50欧2安”字样。已知电流表量程为0～3安，电压表量程为0～3伏。
① 若仅闭合开关S1，电流表示数为1.0安；若仅闭合开关S2，电流表示数如图10（b）所示。
( = 1 \* rman i ) 求电阻R 1的电压U1。
( = 2 \* rman ii ) 求10秒内通过电阻R2的电荷量Q2。
② 若仅闭合开关S1，移动变阻器滑片P使电路的总功率最大，此时电路的总功率为P1；若仅闭合开关S2，移动变阻器滑片P使电路的总功率最小，此时电路的总功率为P2，求P1与P2的比值。
图10
p
R3
A
R2
S1
S2
R1
V
（a） （b）
9.（2021杨浦二模）在图11(a)所示电路中，电源电压为18伏不变，滑动变阻器R2上标有“20Ω 1A”的字样，电压表与电流表的表盘如图11(b)所示。闭合开关S，电路元件均正常工作。
① 若电流表示数为0.5安，电压表示数为12伏。
(a) 求R1的阻值。
(b) 求R1消耗的电功率P1。
② 现将电阻R0替换R1，闭合开关S后，移动滑动变阻器R2的滑片P。发现电压表示数的最小值与最大值的比值为0.6，求R0的阻值。（请写出所有可能的情况）
(a) 图11 (b)
R1
R2
S
A
V
P
10．（2021长宁二模）在图9（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50欧 1安”字样，电压表表盘如图9（b）所示。闭合开关S，电路中的电流为0.6安。
①求电阻R1两端的电压。
②现用一定值电阻R0替换电阻R1，替换后要求：在电路安全工作的情况下，移动变阻器滑片，能使电路消耗的最大功率等于电路消耗的最小功率的2倍，求满足条件的R0阻值。
V
P
（a） （b）
S
R1
R2
图9
序号
1
2
3
电流（安）
0.2
0.3
0.6
