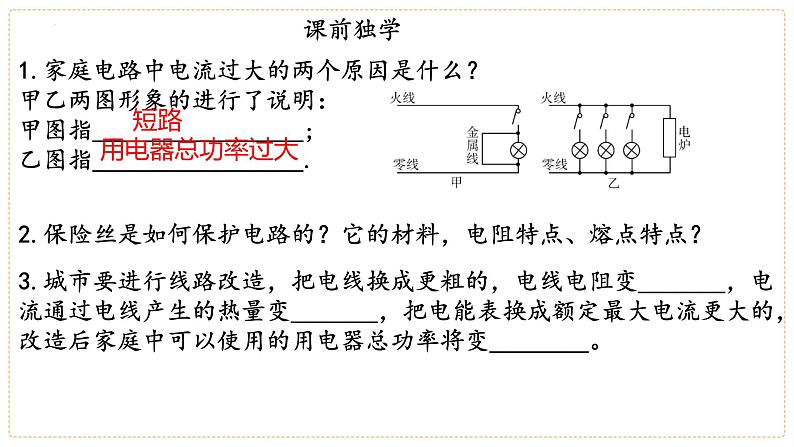

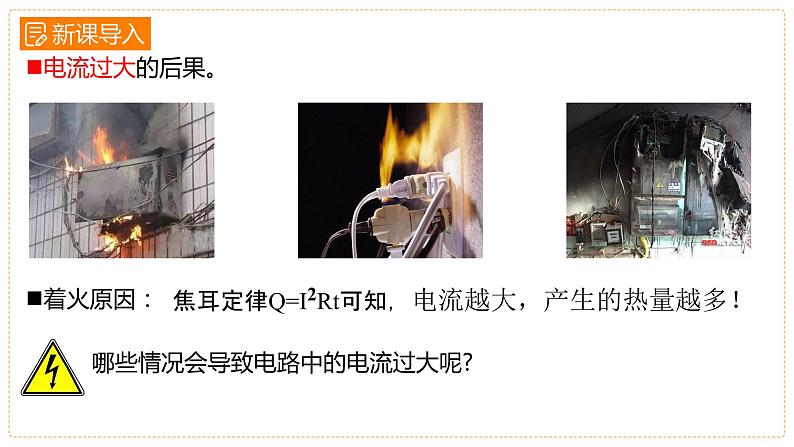

1.家庭电路中电流过大的两个原因是什么？甲乙两图形象的进行了说明：甲图指_________________;乙图指_________________.
2.保险丝是如何保护电路的？它的材料，电阻特点、熔点特点？
3.城市要进行线路改造，把电线换成更粗的，电线电阻变_______，电流通过电线产生的热量变_______，把电能表换成额定最大电流更大的，改造后家庭中可以使用的用电器总功率将变________。

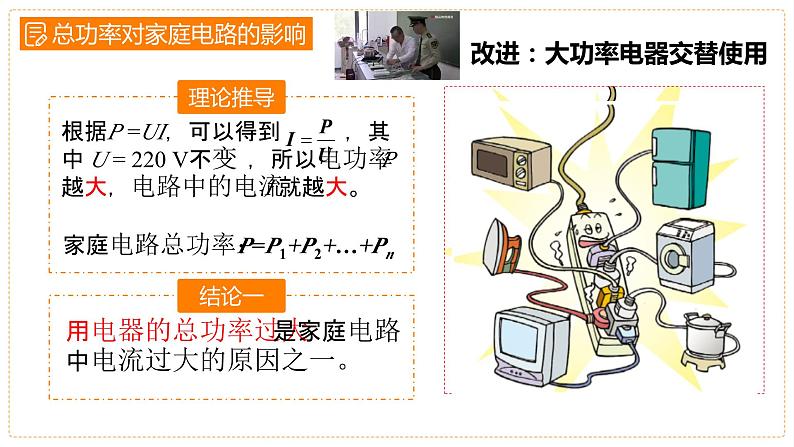

改进：大功率电器交替使用

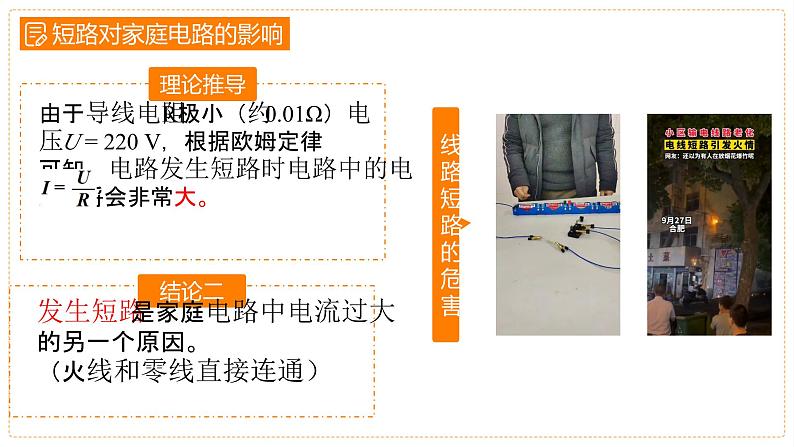

发生短路是家庭电路中电流过大的另一个原因。（火线和零线直接连通）

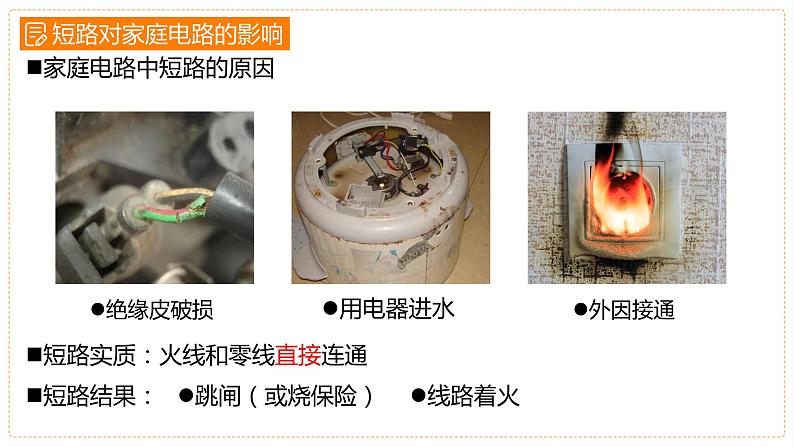

短路实质：火线和零线直接连通

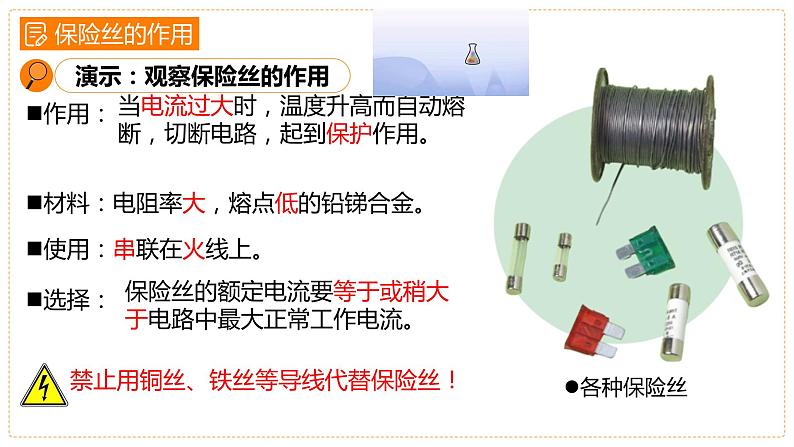

当电流过大时，温度升高而自动熔断，切断电路，起到保护作用。
材料：电阻率大，熔点低的铅锑合金。
保险丝的额定电流要等于或稍大于电路中最大正常工作电流。
新型保险装置：空气开关
典题精炼例1：刚刚参加物理兴趣小组的两组同学，在各自独立组装完一盏台灯后，其中一组同学将其接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时保险丝熔断，则原因可能是（ ）；而另一组同学将他们的组装的台灯插头一插入插座时，保险丝就熔断，则原因可能是（ ）A. 插头短路 B. 进户线的火线与零线原来就接在一起C. 台灯灯头处短路 D. 台灯开关处短路
例2：电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)：(1)L0不亮，说明该支路__________.(2)L0正常发光，说明该支路__________.(3)L0发光呈暗红色，说明该支路__________.
例3：小明按老师要求，对自家电器进行了精心调查，结果如下：
（1）只开一台电视和所有电器全部打开两种状态下，哪种状态总电阻较大？（2）小明家电器同时用电，电能表超负荷吗？请通过计算说明。（3）电冰箱是24小时不间断工作的电器，假设电冰箱一个月工作360小时，电冰箱一个月用了多少度电？
当堂检测1. 电焊利用电流的热效应将焊条熔化,从而使金属部件连接在一起。某电焊机输出电压40V、输出功率2000W。各种橡胶绝缘铜芯导线在常温下安全载流量(长时间通电时的最大安全电流)如下表。从安全角度考虑,应选择导线_________作为电焊机的输出导线.
2.近年来许多重大火灾都是因为线路故障引发的，线路故障的一个原因是连接处接触不良。接触不良的位置比连接完好位置的阻值_______，在该处消耗的电功率将变大，会造成局部过热，引发火灾。另一个原因是线路严重老化，通电时导线之间容易发生短路。导线中电流过______，酿成火灾。
3.先有额定电流为5A、10A、15A的三根保险丝。小华家有30W日光灯2盏，15W的电灯3盏，60W的彩电1台，100W的电冰箱1台，300W的洗衣机1台，600W的音响1台，1kW的电饭煲1个，问：他家的总保险丝应选择___________A的保险丝。
