在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。
数学中我们只从三个不同方向看同一物体，所以，每一个物体都有三视图。
2．观察讨论，了解视图
视图可以看作物体在某一方向光线下的正投影.

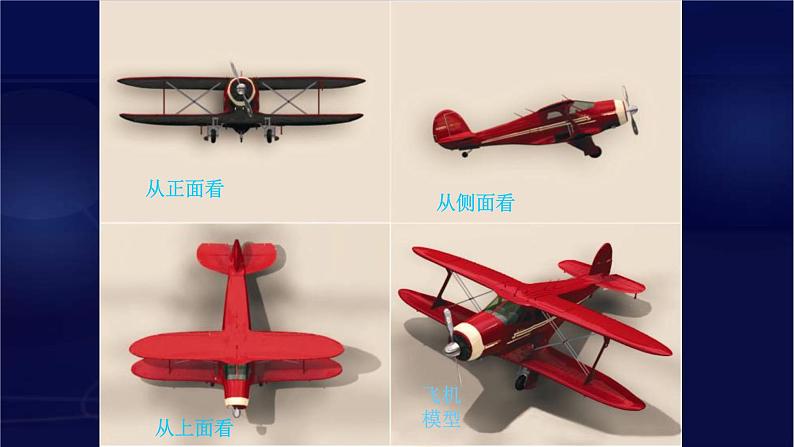

　　在生产实践中，为了全面地反映物体的形状，往往采用多个视图来反映同一物体不同方面的形状． 例如飞机的三个视图，可以多方面反映飞机的形状．

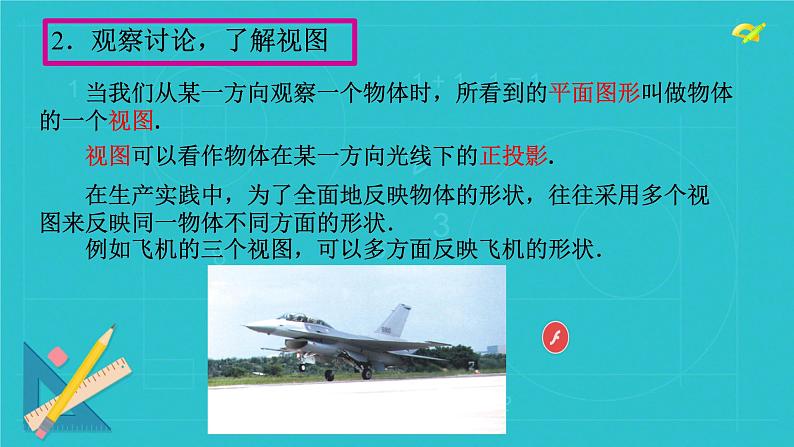

　 当我们从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图.

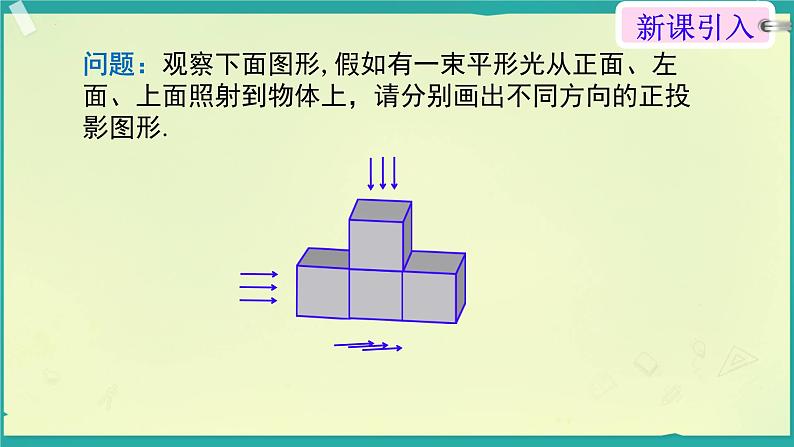

问题：观察下面图形,假如有一束平形光从正面、左面、上面照射到物体上，请分别画出不同方向的正投影图形.

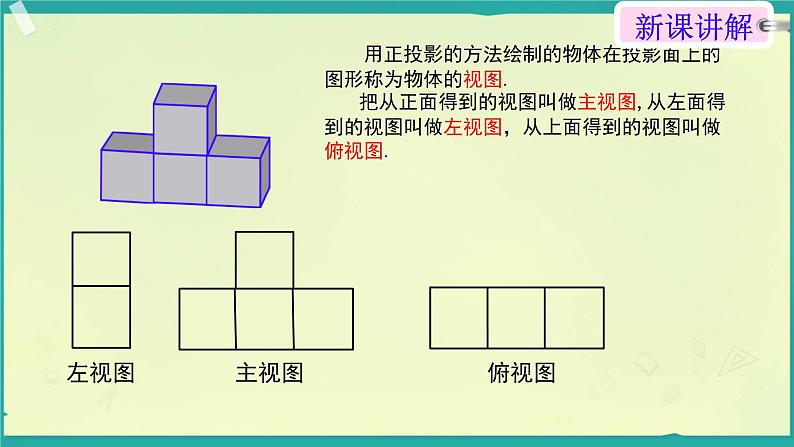

用正投影的方法绘制的物体在投影面上的图形称为物体的视图. 把从正面得到的视图叫做主视图,从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图.
3．动画演示，探究关系
　　从不同的方向看物体：　

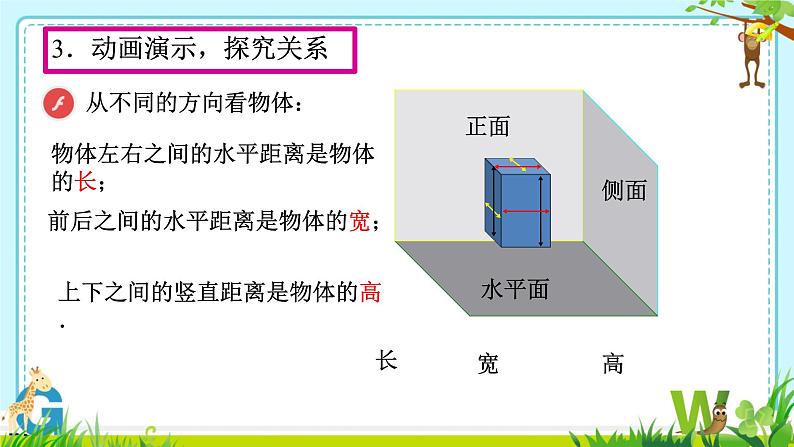

物体左右之间的水平距离是物体的长；　　
前后之间的水平距离是物体的宽；
上下之间的竖直距离是物体的高．
观察三视图，比较长、宽、高：

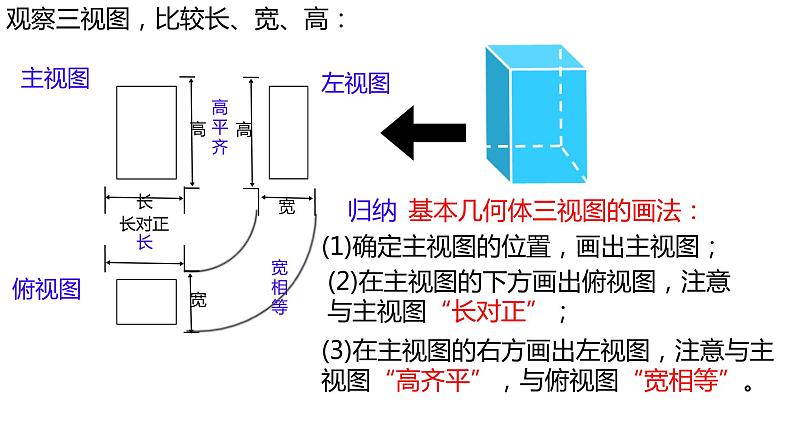

(1)确定主视图的位置，画出主视图；
(2)在主视图的下方画出俯视图，注意与主视图“长对正”；
基本几何体三视图的画法：
(3)在主视图的右方画出左视图，注意与主视图“高齐平”，与俯视图“宽相等”。
4．实践应用，深化认知
　　例1 画出图中基本几何体的三视图．
不可见的轮廓线用虚线绘制
可见的轮廓线用实线绘制
不要忘了对称轴哦！！！
　　例　画出下面所示的支架的三视图，支架的两个台阶的高度和宽度都是同一长度．
问题：请画出下面几何图形的三视图.
如图是一个四棱柱，尝试画出它的主 视图，左视图，俯视图.
请画出下面几何图形对应的三视图.
请根据下面提供的三视图，画出几何图形.
链接中考： 1、大小相同的小正方体摆在一起组成图形的主视图和 左视图如图所示，至少有多少个小正方体
3．（4分）（2014•安徽）如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是（　　）　A．B． C． D．
4．下列几何体中，俯视图是矩形的是（ ）
5．如图，一个放置在水平桌面上的圆柱，它的主（正）视图是( )
6、（4分）如图，一个放置在水平实验台上的锥形瓶，它的俯视图为（　　）A． B． C． D．
7、一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（ ）
请根据下面提供的三视图，画出几何图形.
由几个相同的小立方块搭成的几何体的俯视图如图所示，方格中的数字表示该位置的小方块的个数.请画出这个几何体的主视图和左视图.
1.一个几何体的主视图和左视图如图所示,请补画这个几何体的俯视图.
2.一个直棱柱的主视图和俯视图如图所示.描述这个直棱柱的形状,并补画它的左视图.
3.下列是一个物体的三视图，请描述出它的形状
