最新中考物理三轮冲刺提分练专题29 第23（2）题《 动态电路综合题》

这是一份最新中考物理三轮冲刺提分练专题29 第23（2）题《 动态电路综合题》，文件包含押第232题动态电路综合题原卷版docx、押第232题动态电路综合题解析版docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。
第三轮模拟题练习——这一阶段是检查学生整体复习情况，查漏补缺，提高应试能力，提高学生成绩的关键阶段。
这段时间教师主要任务是从试卷中发现复习中存在的问题，及时评讲，同时要注意增强学生自主学习能力，让学生学会自我反思、总结解题方法和应试技巧。

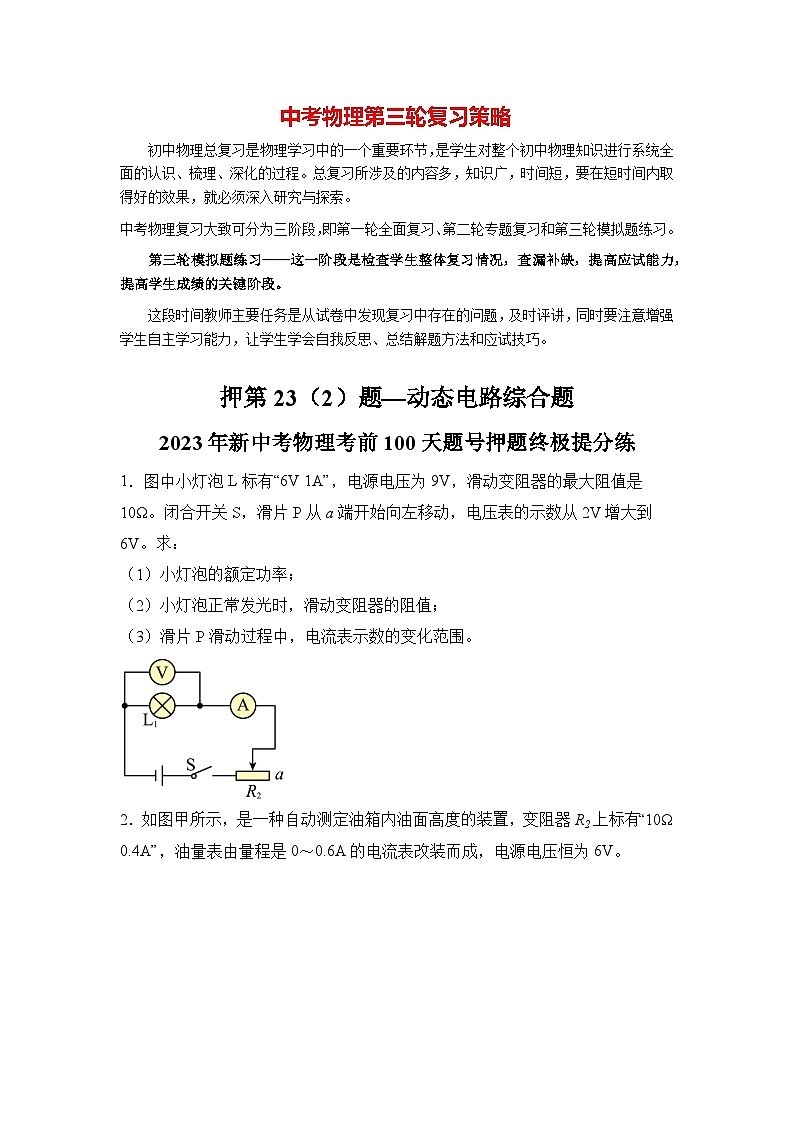

押第23（2）题—动态电路综合题
2023年新中考物理考前100天题号押题终极提分练

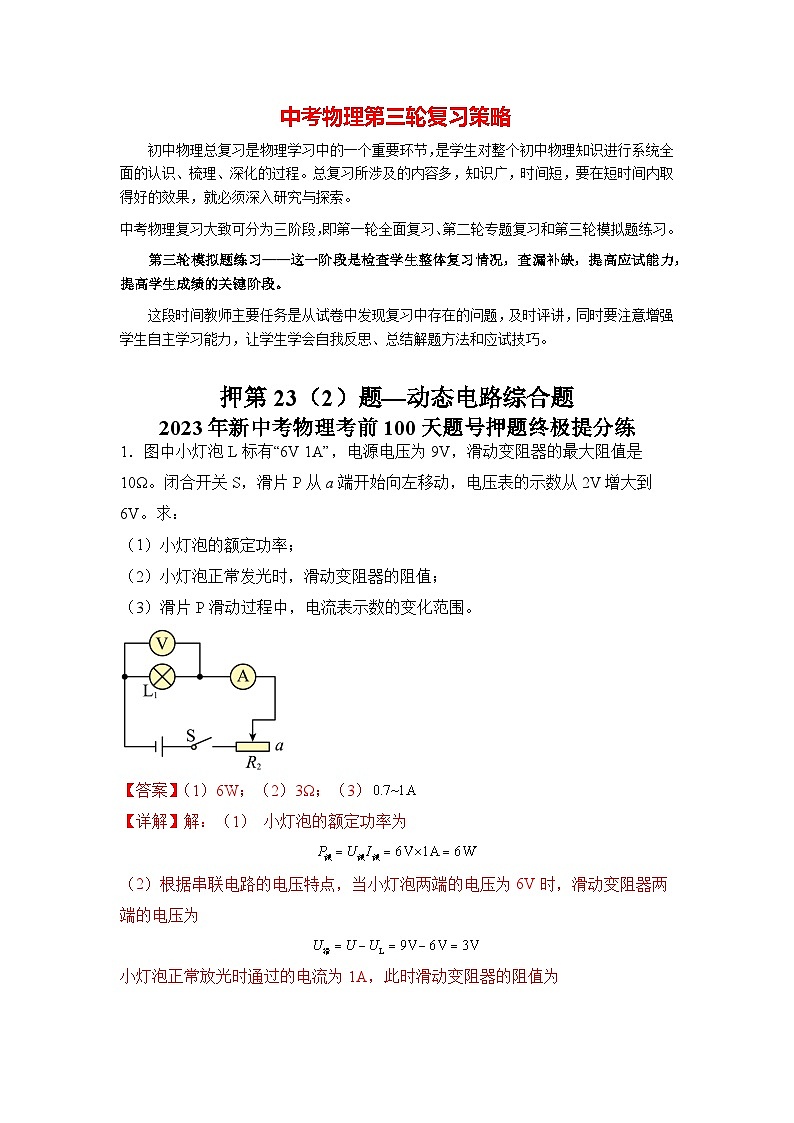

1．图中小灯泡L标有“6V 1A”，电源电压为9V，滑动变阻器的最大阻值是10Ω。闭合开关S，滑片Р从a端开始向左移动，电压表的示数从2V增大到6V。求：
（1）小灯泡的额定功率；
（2）小灯泡正常发光时，滑动变阻器的阻值；
（3）滑片Р滑动过程中，电流表示数的变化范围。
【答案】（1）6W；（2）3Ω；（3）
【详解】解：（1） 小灯泡的额定功率为
（2）根据串联电路的电压特点，当小灯泡两端的电压为6V时，滑动变阻器两端的电压为
小灯泡正常放光时通过的电流为1A，此时滑动变阻器的阻值为

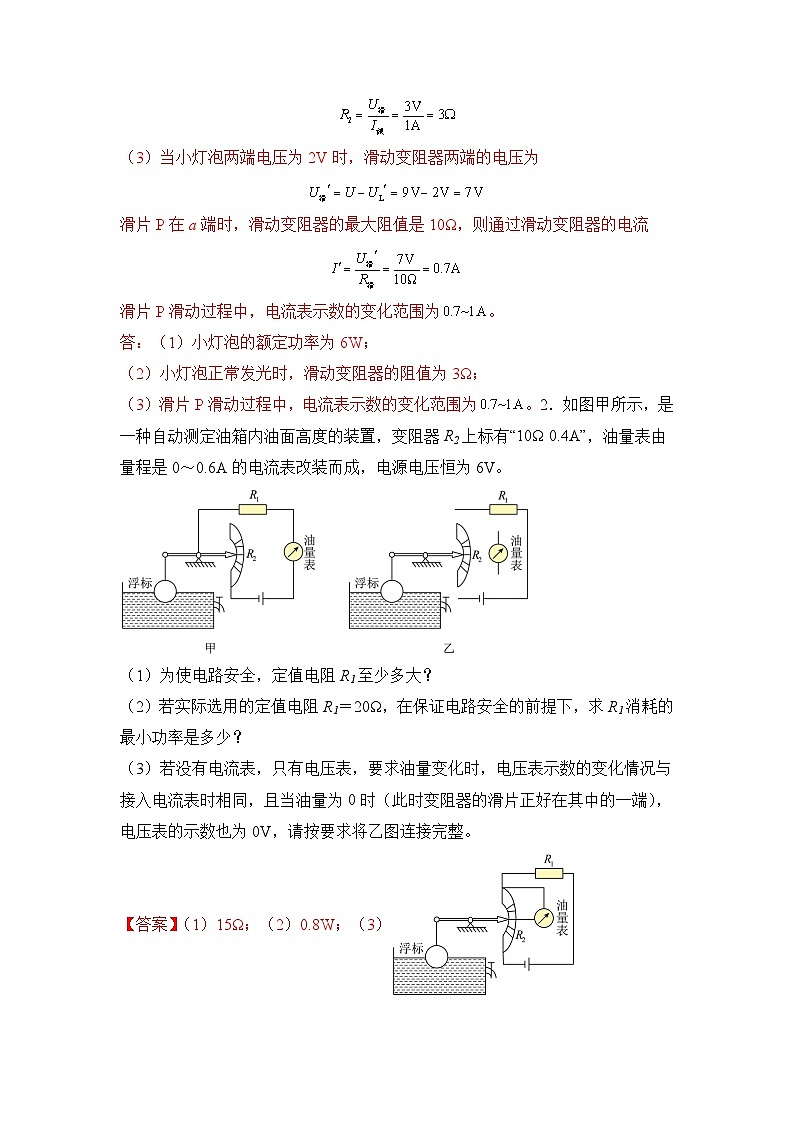

（3）当小灯泡两端电压为2V时，滑动变阻器两端的电压为
滑片Р在a端时，滑动变阻器的最大阻值是10Ω，则通过滑动变阻器的电流
滑片P滑动过程中，电流表示数的变化范围为。
答：（1）小灯泡的额定功率为6W；
（2）小灯泡正常发光时，滑动变阻器的阻值为3Ω；

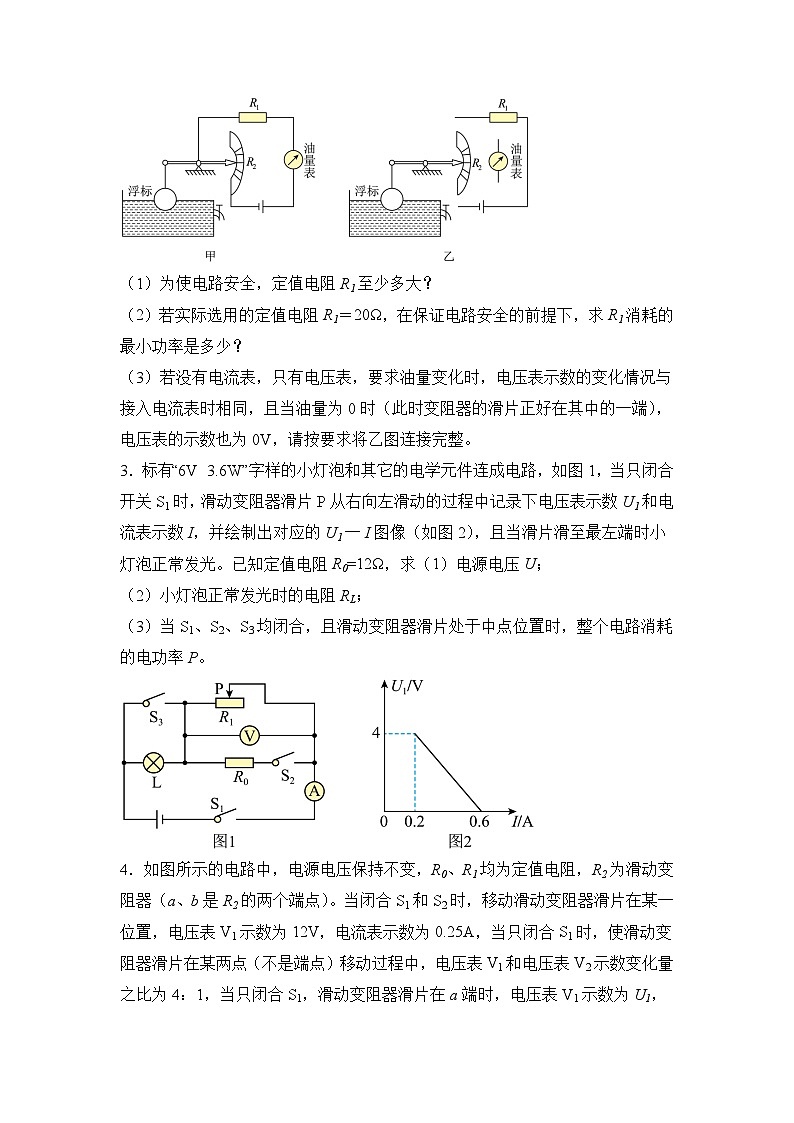

（3）滑片Р滑动过程中，电流表示数的变化范围为。2．如图甲所示，是一种自动测定油箱内油面高度的装置，变阻器R2上标有“10Ω 0.4A”，油量表由量程是0～0.6A的电流表改装而成，电源电压恒为6V。
（1）为使电路安全，定值电阻R1至少多大？
（2）若实际选用的定值电阻R1＝20Ω，在保证电路安全的前提下，求R1消耗的最小功率是多少？
（3）若没有电流表，只有电压表，要求油量变化时，电压表示数的变化情况与接入电流表时相同，且当油量为0时（此时变阻器的滑片正好在其中的一端），电压表的示数也为0V，请按要求将乙图连接完整。
【答案】（1）15Ω；（2）0.8W；（3）

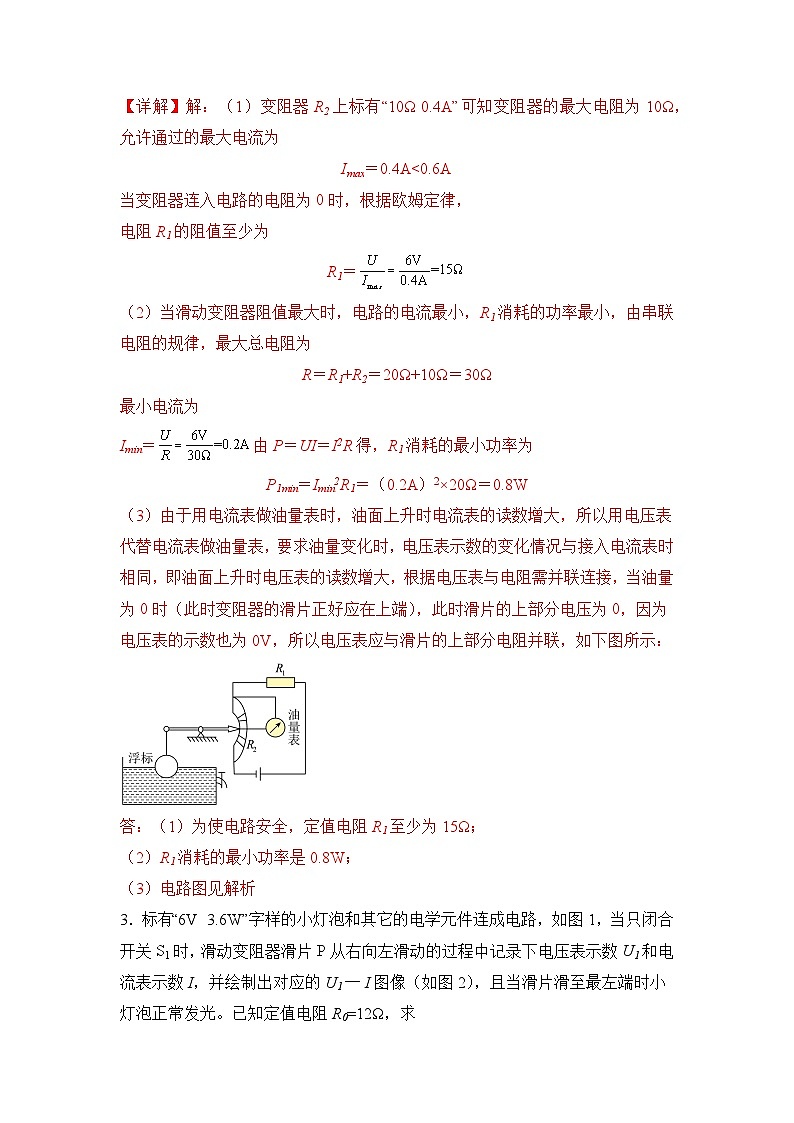

【详解】解：（1）变阻器R2上标有“10Ω 0.4A”可知变阻器的最大电阻为10Ω，允许通过的最大电流为
Imax＝0.4A
