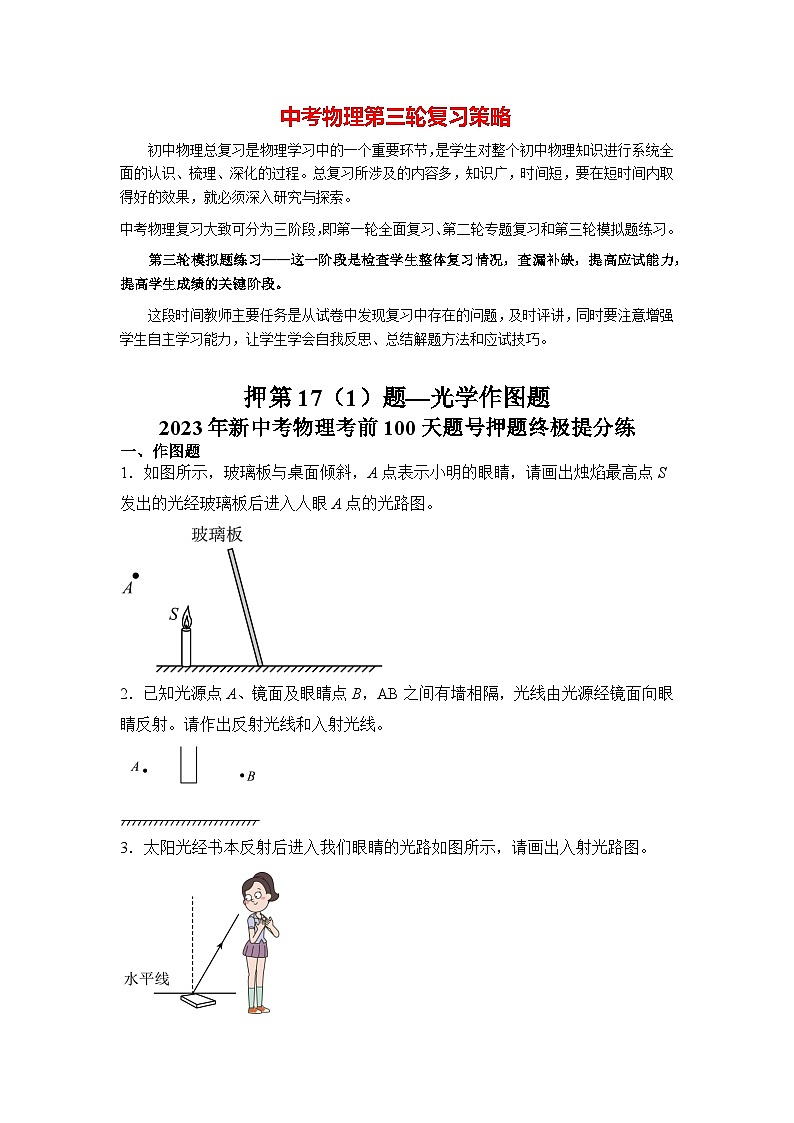

押第17（1）题—光学作图题
2023年新中考物理考前100天题号押题终极提分练
一、作图题

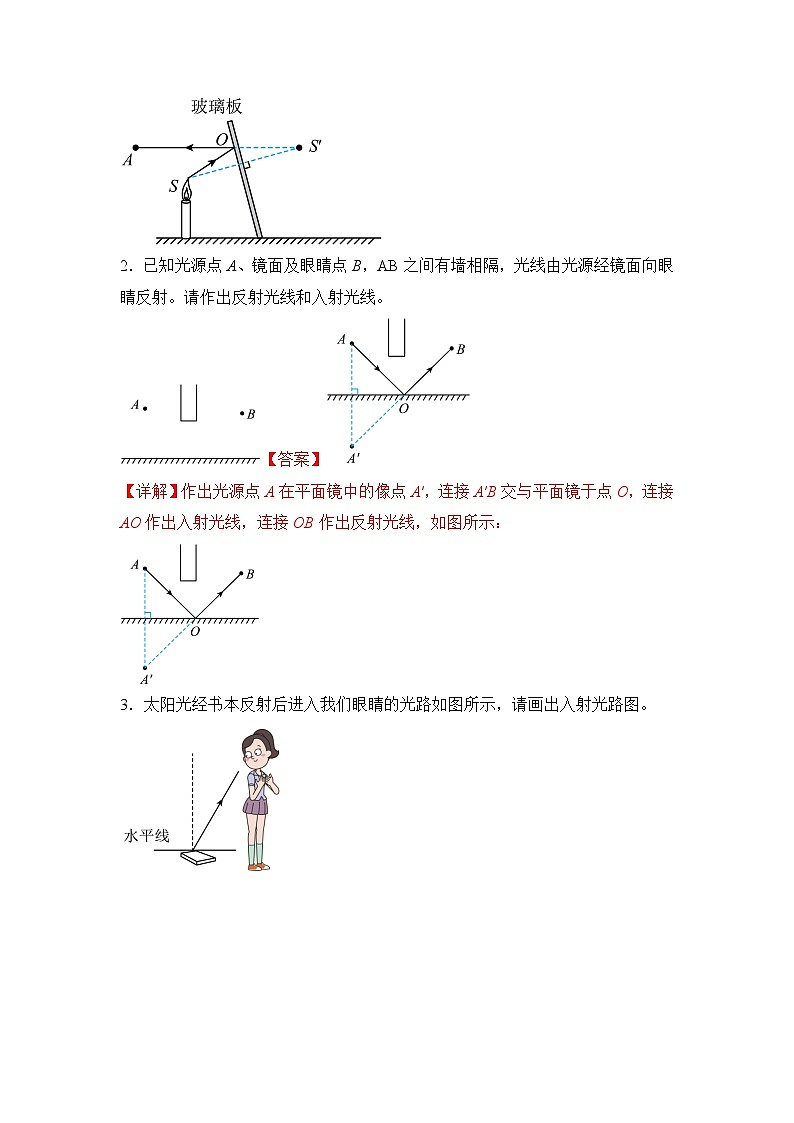

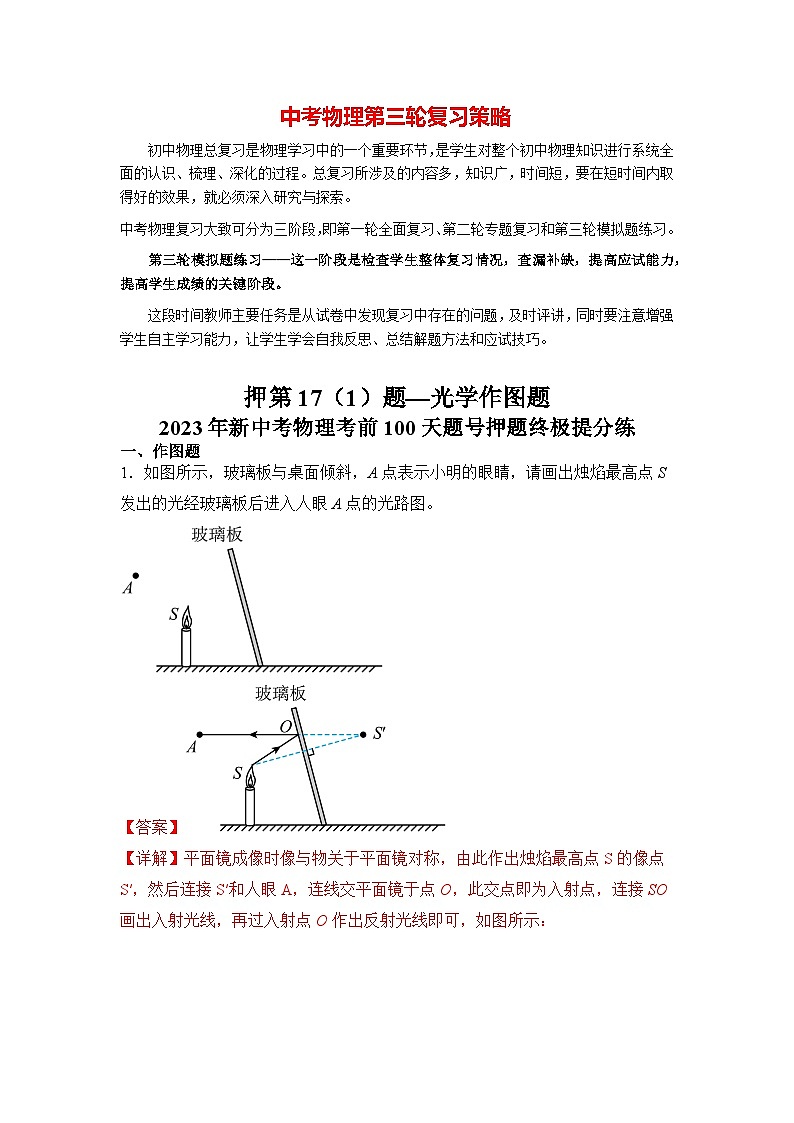

1．如图所示，玻璃板与桌面倾斜，A点表示小明的眼睛，请画出烛焰最高点S发出的光经玻璃板后进入人眼A点的光路图。
2．已知光源点A、镜面及眼睛点B，AB之间有墙相隔，光线由光源经镜面向眼睛反射。请作出反射光线和入射光线。

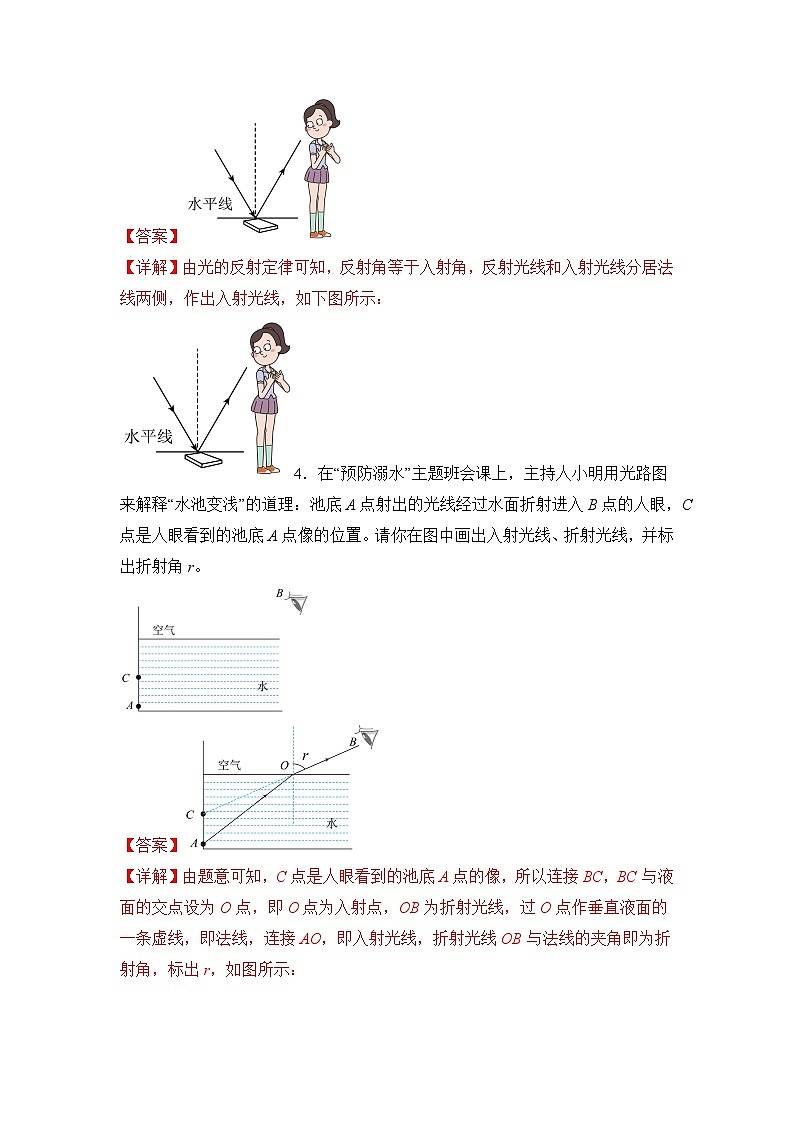

3．太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。

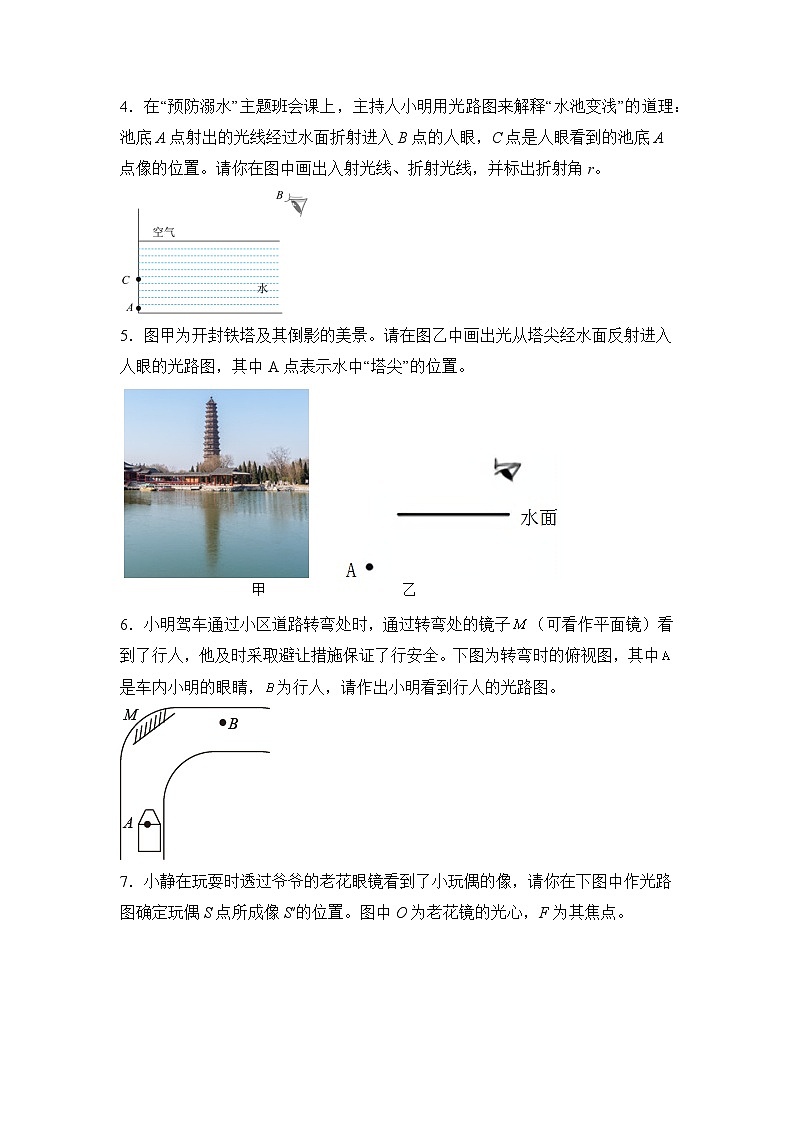

4．在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线，并标出折射角r。
5．图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
6．小明驾车通过小区道路转弯处时，通过转弯处的镜子（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。下图为转弯时的俯视图，其中是车内小明的眼睛，为行人，请作出小明看到行人的光路图。
7．小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在下图中作光路图确定玩偶S点所成像S′的位置。图中O为老花镜的光心，F为其焦点。

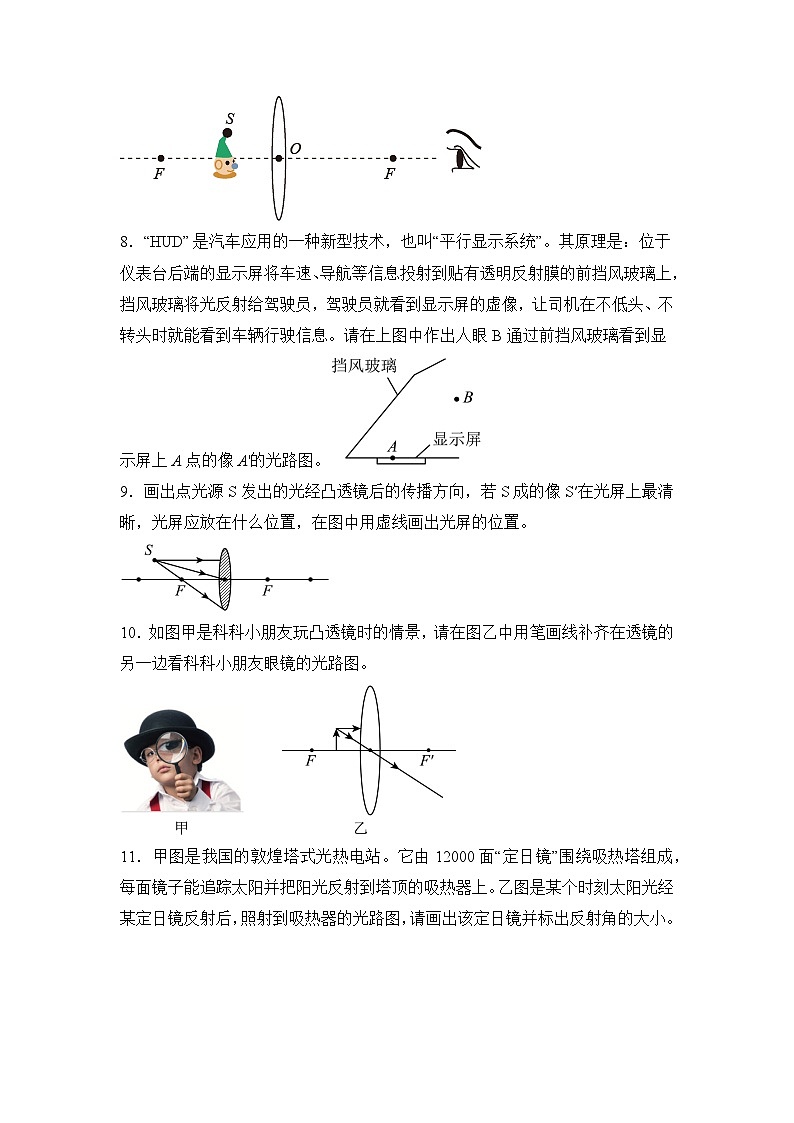

8．“HUD”是汽车应用的一种新型技术，也叫“平行显示系统”。其原理是：位于仪表台后端的显示屏将车速、导航等信息投射到贴有透明反射膜的前挡风玻璃上，挡风玻璃将光反射给驾驶员，驾驶员就看到显示屏的虚像，让司机在不低头、不转头时就能看到车辆行驶信息。请在上图中作出人眼B通过前挡风玻璃看到显示屏上A点的像A'的光路图。
9．画出点光源S发出的光经凸透镜后的传播方向，若S成的像S′在光屏上最清晰，光屏应放在什么位置，在图中用虚线画出光屏的位置。
10．如图甲是科科小朋友玩凸透镜时的情景，请在图乙中用笔画线补齐在透镜的另一边看科科小朋友眼镜的光路图。
11．甲图是我国的敦煌塔式光热电站。它由12000面“定日镜”围绕吸热塔组成，每面镜子能追踪太阳并把阳光反射到塔顶的吸热器上。乙图是某个时刻太阳光经某定日镜反射后，照射到吸热器的光路图，请画出该定日镜并标出反射角的大小。
12．某室内地面上放有两个柱子A和B，天花板上有一强点光源S使柱子A和B在地面上形成的影子如图所示。请根据图中提供的信息确定光源S的位置。
13．物理素养挑战赛中，小平被要求用A处的激光手电照亮B处的物体，但两者中间有一位置固定不透光的遮挡物。于是他找来一个平面镜放在如图所示的位置顺利完成任务，请你画出他用到的光路。
14．如图，凸透镜的焦点为F，光心为O。
①在图中画出S点发出的光线a经过透镜光心后的光线
②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。
15．甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B代表渔民看到的鱼，A代表鱼的实际位置。
16．图甲为人眼所看水中筷子“折断”情况，在图乙中画出该光路图（O为入射点）。
17．如图甲为探究平面镜成像的特点的实验，M为玻璃板。实验中，平面镜后面并没有点燃的蜡烛，但是，我们却看到平面镜后面好像有烛焰，这是为什么？图乙的作图解释了平面镜成像的原因，请你在图乙中画出点S在平面镜所成的像S'，并大致画出蜡烛完整的像。
18．如图所示，某地勘查队想要勘查某隧道但由于阳光无法直射导致隧道内环境昏暗难以勘探，某时刻阳光以与水平面50°的夹角斜射入隧道口，请利用一块平面镜使这束太阳光水平射入隧道内，请你画出反射光线且通过作图画出平面镜。
19．如图甲所示为小明班级拔河比赛的奖杯底座，该底座是一块玻璃，且玻璃的底面是一个平面镜，小明拿激光笔从A点入射，发现B点有一个亮光，请在图乙中画出光从A点传播到B点的光路图。（要求：保留必要的作图痕迹）
20．承德避暑山庄湖景如画，如图甲所示。小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。请在图乙中画出：
（1）A点在水中的像A'；
（2）小玉看到A'的光路；
（3）鱼的大致位置B'并完成看到B'的光路图。
