用凸透镜观察课本上的字，让凸透镜逐渐远离课本，发现了什么现象？ 凸透镜还能成什么样的像？

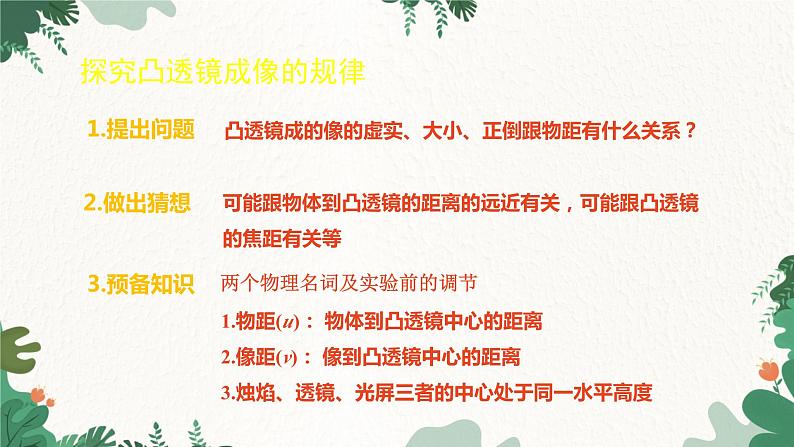

凸透镜成的像的虚实、大小、正倒跟物距有什么关系？
可能跟物体到凸透镜的距离的远近有关，可能跟凸透镜的焦距有关等
两个物理名词及实验前的调节
1.物距(u)： 物体到凸透镜中心的距离2.像距(v)： 像到凸透镜中心的距离3.烛焰、透镜、光屏三者的中心处于同一水平高度　

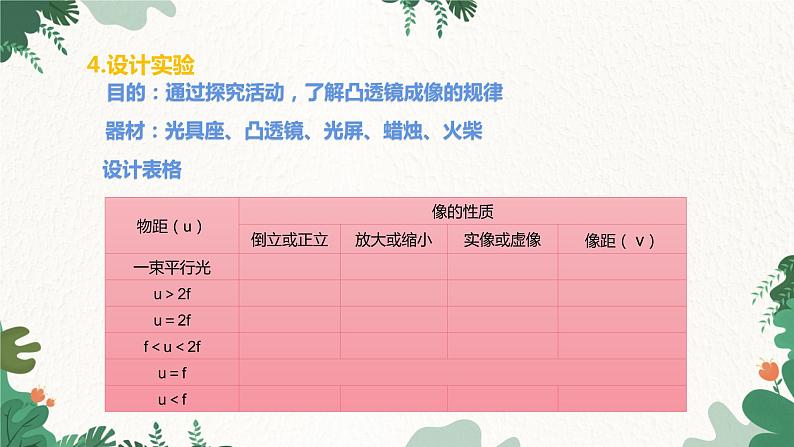

目的：通过探究活动，了解凸透镜成像的规律
器材：光具座、凸透镜、光屏、蜡烛、火柴

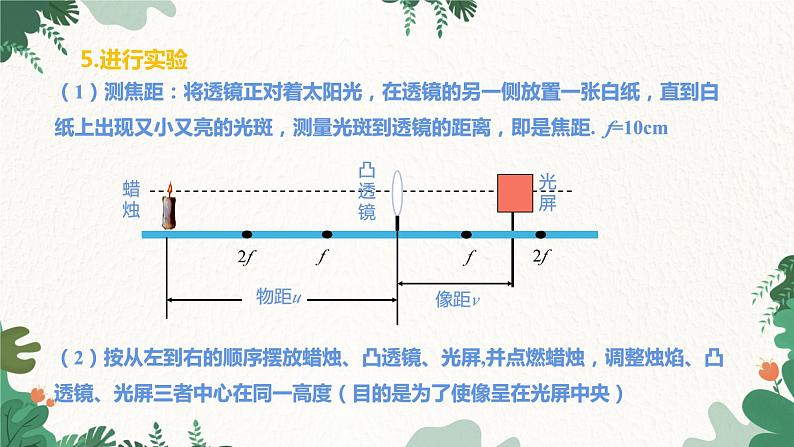

（1）测焦距：将透镜正对着太阳光，在透镜的另一侧放置一张白纸，直到白纸上出现又小又亮的光斑，测量光斑到透镜的距离，即是焦距. f=10cm
（2）按从左到右的顺序摆放蜡烛、凸透镜、光屏,并点燃蜡烛，调整烛焰、凸透镜、光屏三者中心在同一高度（目的是为了使像呈在光屏中央）

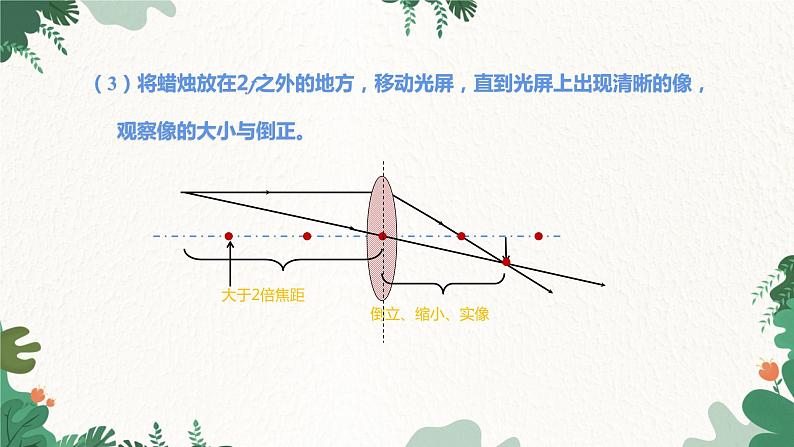

（3）将蜡烛放在2f之外的地方，移动光屏，直到光屏上出现清晰的像， 观察像的大小与倒正。

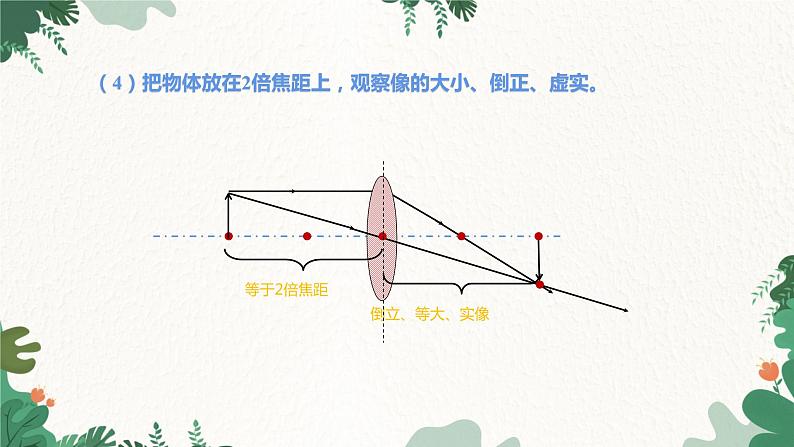

（4）把物体放在2倍焦距上，观察像的大小、倒正、虚实。

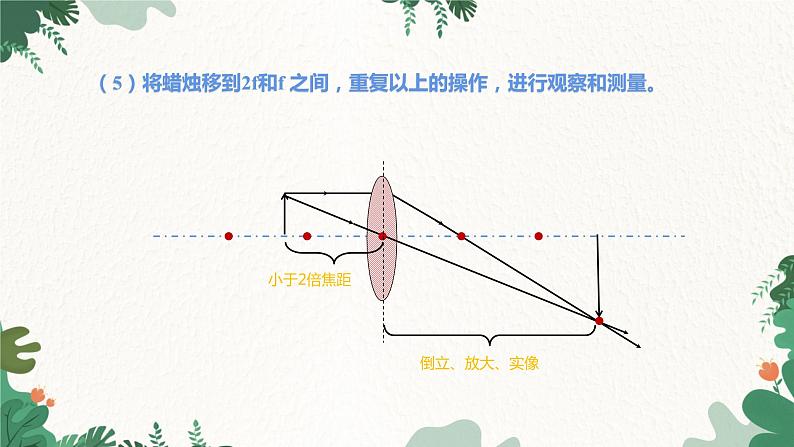

（5）将蜡烛移到2f和f 之间，重复以上的操作，进行观察和测量。
（6）把物体放在焦点上，观察能否成像。
（7）继续移近蜡烛，使u＜f，在光屏上能否得到像呢？怎样才能看到蜡烛的像呢？透过凸透镜观察像的情况。
不成像、得到一束平行光
分界点：一倍焦距分虚实，二倍焦距分大小；实像的位置：物在外（二倍焦距以外）、像在间（焦距与二倍焦距之间）；物在间、像在外。实像的变化：物近像远像变大。虚像的变化：物近像近像变小。
凸透镜成像规律记忆口诀
（1）u=f是实像和虚像的分界点。（2）u=2f是像大小的分界点。（3）凸透镜成实像都是倒立的，虚像都是正立的。（4）物体离焦点越近，像离焦点越远，且像越大。
1．凸透镜成像的规律是什么？2．你得到这个规律用的是什么方法？
1.用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的 光屏上得到一个亮点， 那么将点燃的蜡烛放在位于凸透 镜前15cm处时，光屏上得到的像是（ 　） A.正立放大的像 B.正立缩小的像 C.倒立缩小的像 D.倒立放大的像
2.某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上 始终得不到像，则该凸透镜的焦距可能是（ ） A.30cm B.15cm C.10cm D.5cm
3.一个物体在凸透镜前20cm处时，若要看到正立、放大的像， 则透镜的焦距( ) A.10cm < f< 20cm B. f > 10cm C.f < 10cm D. f > 20cm
4.在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜 前某一位置，在凸透镜后20cm的光屏上出现一个等大倒立的 像，如果将蜡烛移动到凸透镜前25cm处，则（　　） A.光屏上会出现倒立放大的实像 B.将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像 C.将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像 D.无论怎样移动光屏，光屏上均找不到像
