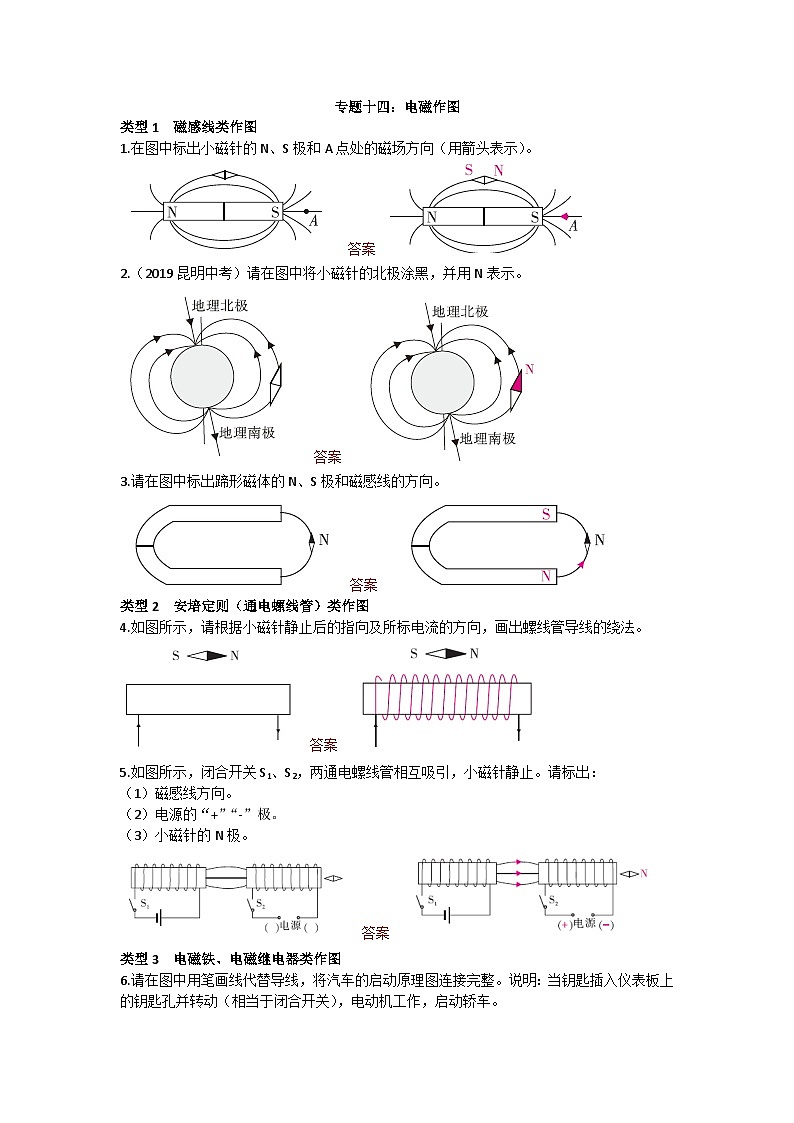

专题十四：电磁作图类型1 磁感线类作图1.在图中标出小磁针的N、S极和A点处的磁场方向（用箭头表示）。 答案 2.（2019昆明中考）请在图中将小磁针的北极涂黑，并用N表示。 答案 3.请在图中标出蹄形磁体的N、S极和磁感线的方向。 答案 类型2 安培定则（通电螺线管）类作图4.如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法。 答案 5.如图所示，闭合开关S1、S2，两通电螺线管相互吸引，小磁针静止。请标出：（1）磁感线方向。（2）电源的“+”“-”极。（3）小磁针的N极。 答案 类型3 电磁铁、电磁继电器类作图6.请在图中用笔画线代替导线，将汽车的启动原理图连接完整。说明：当钥匙插入仪表板上的钥匙孔并转动（相当于闭合开关），电动机工作，启动轿车。 答案 7.（2022六盘水中考）如图所示是未完成连接的电路，请用笔画线代替导线将电路连接完整。要求：闭合开关后，标出图中小磁针静止时左端磁极名称，滑动变阻器滑片向左端移动，通电螺线管的磁性增强，导线不能交叉。 答案 8.如图所示为一个电磁阀示意图。当电磁铁通电时，与左侧的条形磁体相互吸引，带动与电磁铁相连的活塞向左运动，堵住出水口，断电时，活塞受弹簧拉力向右运动，水开始流动。通电时请在图中标出：（1）电磁铁左侧的极性，在括号内填入“N”或“S”。（2）条形磁体左侧的磁感线方向。（3）电源右侧的极性，在括号内填入“+”或“-”。 答案
