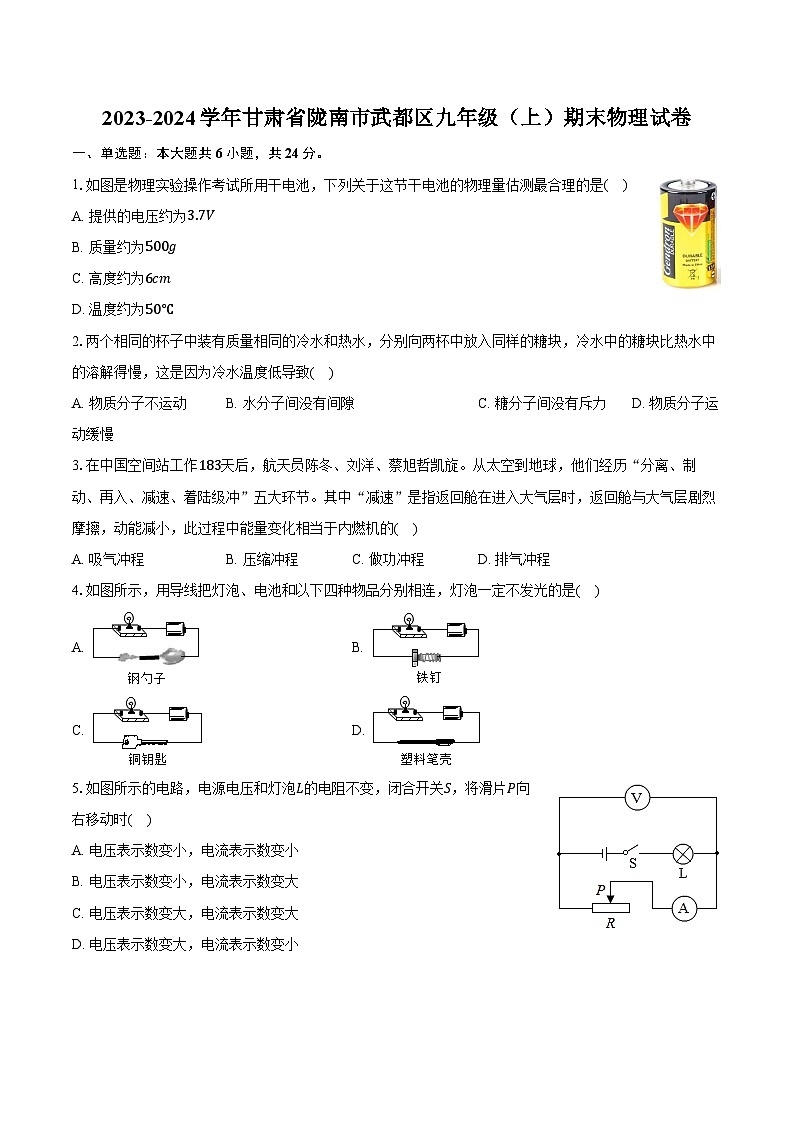

2023-2024学年甘肃省陇南市武都区九年级（上）期末物理试卷（含解析

这是一份2023-2024学年甘肃省陇南市武都区九年级（上）期末物理试卷（含解析，共15页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.如图是物理实验操作考试所用干电池，下列关于这节干电池的物理量估测最合理的是( )
A. 提供的电压约为3.7V
B. 质量约为500g
C. 高度约为6cm
D. 温度约为50℃
2.两个相同的杯子中装有质量相同的冷水和热水，分别向两杯中放入同样的糖块，冷水中的糖块比热水中的溶解得慢，这是因为冷水温度低导致( )
A. 物质分子不运动B. 水分子间没有间隙C. 糖分子间没有斥力D. 物质分子运动缓慢
3.在中国空间站工作183天后，航天员陈冬、刘洋、蔡旭哲凯旋。从太空到地球，他们经历“分离、制动、再入、减速、着陆级冲”五大环节。其中“减速”是指返回舱在进入大气层时，返回舱与大气层剧烈摩擦，动能减小，此过程中能量变化相当于内燃机的( )
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
4.如图所示，用导线把灯泡、电池和以下四种物品分别相连，灯泡一定不发光的是( )
A. B.
C. D.
5.如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时( )
A. 电压表示数变小，电流表示数变小
B. 电压表示数变小，电流表示数变大
C. 电压表示数变大，电流表示数变大
D. 电压表示数变大，电流表示数变小

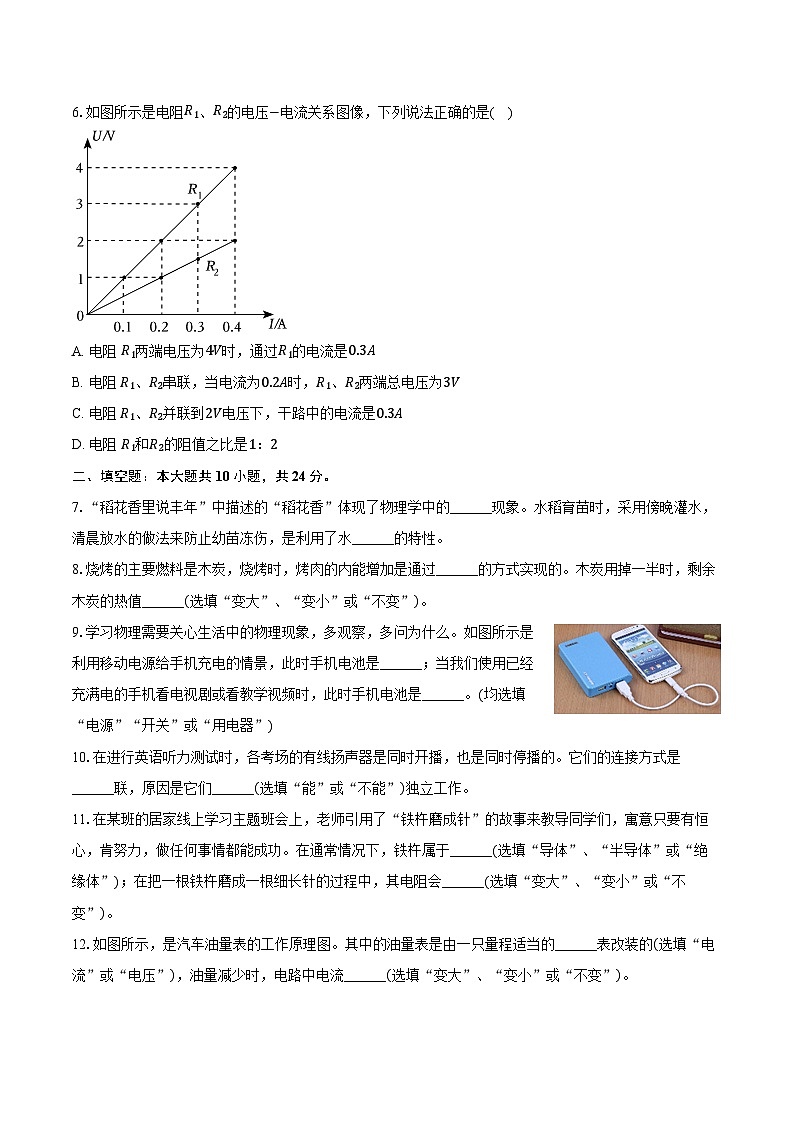

6.如图所示是电阻R1、R2的电压−电流关系图像，下列说法正确的是( )
A. 电阻 R1两端电压为4V时，通过R1的电流是0.3A
B. 电阻 R1、R2串联，当电流为0.2A时，R1、R2两端总电压为3V
C. 电阻 R1、R2并联到2V电压下，干路中的电流是0.3A
D. 电阻 R1和R2的阻值之比是1：2
二、填空题：本大题共10小题，共24分。
7.“稻花香里说丰年”中描述的“稻花香”体现了物理学中的______现象。水稻育苗时，采用傍晚灌水，清晨放水的做法来防止幼苗冻伤，是利用了水______的特性。
8.烧烤的主要燃料是木炭，烧烤时，烤肉的内能增加是通过______的方式实现的。木炭用掉一半时，剩余木炭的热值______(选填“变大”、“变小”或“不变”)。
9.学习物理需要关心生活中的物理现象，多观察，多问为什么。如图所示是利用移动电源给手机充电的情景，此时手机电池是______；当我们使用已经充满电的手机看电视剧或看教学视频时，此时手机电池是______。(均选填“电源”“开关”或“用电器”)
10.在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。它们的连接方式是______联，原因是它们______(选填“能”或“不能”)独立工作。
11.在某班的居家线上学习主题班会上，老师引用了“铁杵磨成针”的故事来教导同学们，寓意只要有恒心，肯努力，做任何事情都能成功。在通常情况下，铁杵属于______(选填“导体”、“半导体”或“绝缘体”)；在把一根铁杵磨成一根细长针的过程中，其电阻会______(选填“变大”、“变小”或“不变”)。
12.如图所示，是汽车油量表的工作原理图。其中的油量表是由一只量程适当的______表改装的(选填“电流”或“电压”)，油量减少时，电路中电流______(选填“变大”、“变小”或“不变”)。
13.现有两只定值电阻，R1标有“10Ω0.3A”、R2标有“30Ω 0.6A”，在保证所有电路元件安全、不烧毁的前提下，若将两定值电阻串联接入电路，则电路中允许通过的最大电流为______A，电源电压最大为______V。
14.如图所示的“永动机”______(填“能”或“不能”)实现永动，原因是它违反了自然界中一个重要的规律，这就是______。
15.如图所示是王老师在课堂上演示“不友好气球”的实验照片，这是由于两个气球分别用毛织品摩擦后带上了 (选填“同种”或“异种”)电荷，相互 形成的。
16.如图所示是一把电吹风的简化电路。分析电路可知：电热丝与吹风机的连接方式是______联，将插头插入插座，若电吹风吹出的是冷风，则闭合的开关是______。
三、作图题：本大题共2小题，共4分。
17.在图中设计一种楼道声、光控灯，要求有声音是S1闭合，无光时S2闭合，只有两个开关同时闭合灯L发光。
18.在我们的生活中，晚上外出经常需要手电筒来照亮前进的道路。你把手电筒的电路图画在方框中。
四、实验探究题：本大题共2小题，共20分。
19.小海和小梅一起做“探究并联电路中电流的规律”实验。

(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实物电路，此时电流表测量的是______(选填“A”“B”或“C”)处的电流；
(2)若闭合开关后，灯均亮，电流表指针不发生偏转，那么原因可能是______；
(3)测出A、B、C三处电流如表所示，由此得出初步结论为______(只写表达式)。小梅建议应当进行多次实验，原因是______；
(4)并联电路的电流规律：在并联电路中，______。
20.实验小组用伏安法测量小灯泡的电阻，连接了如图甲所示的电路，小灯泡的额定电压为2.5V，电源电压恒定。

(1)实验的原理是______；
(2)图甲中有一根导线连接错误，请在该导线上打“×”，并用笔重新画一根正确连接的导线(导线不得交叉)；
(3)改正错误后，______开关，移动滑片P至某位置时，电压表的示数为2V，为测量小灯泡正常发光时的电阻，应将滑片P向______(选填“A”或“B”)端移动；
(4)小灯泡正常发光时，电流表的示数如图乙所示，为______A。此时小灯泡的电阻是______Ω(保留1位小数)；
(5)小灯泡的I−U关系如图丙所示，当小灯泡的两端电压增大时，它的电阻______(选填“增大”、“减小”或“不变”)，其原因是灯丝电阻受______的影响；
(6)小组同学计划用该装置测量某定值电阻阻值时，发现电压表损坏，于是设计了如图丁所示的电路，测出了Rx的阻值。实验步骤如下：
①将滑片移到a端，闭合开关S，读出电流表的示数，记为I1；
②将滑片移到b端，闭合开关S，读出电流表的示数，记为I2；
③读出滑动变阻器的最大阻值为R，则Rx= ______(用I1、I2和R表示)。
五、计算题：本大题共2小题，共14分。
21.食物也是一种“燃料”，其不断在人体内释放化学能，提供细胞所需的能量。人体摄入的能量(营养师常称之为热量)过多或过少，都会给健康带来损伤。[c水=4.2×103J/(kg⋅℃),g取10N/kg]求：
(1)“卡路里”简称“卡”，是热量单位，“卡”是这样规定的：1卡等于在1个标准大气压下，1g水温度升高1℃吸收的热量。则1卡等于多少焦？
(2)某种油炸食品，每100g提供的能量约为3×105卡，假设这些能量全部被质量为5kg、温度为25℃的水吸收，可使这些水的温度升高到多少摄氏度？
22.某电路如图甲所示，L1和L2为两个灯泡，仅闭合开关S1，电压表示数如图乙；再闭合S2，两电流表的指针均如图丙所示。求：
(1)电源电压；
(2)当S1、S2都闭合时，通过L2的电流为多少A；
(3)灯L2的阻值。
六、综合题：本大题共1小题，共4分。
23.小明发现学校图书馆配有的二氧化碳灭火器贴有如下说明，请运用所学知识回答以下问题：
(1)灭火器使用时，二氧化碳发生的物态变化与吸放热情况。
(2)二氧化碳喷出时，喷筒和喷射胶管温度降低的原因。
答案和解析
1.【答案】C
【解析】解：A.一节新干电池的电压为1.5V，故A不符合实际；
B.一节1号干电池的质量约100g，故B不符合实际；
C.一节一号干电池的高度约为6cm，故C符合实际；
D.干电池的温度与室温相同，低于50℃，故D不符合实际。
故选：C。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
2.【答案】D
【解析】解：两个杯子中分别盛有质量相同的热水和冷水，向其中分别放入同样的糖块，冷水中的糖块比热水中的溶解得慢，这是因为温度越低，分子运动的越缓慢，故D正确，ABC错误。
故选：D。
根据分子动理论可知：物质是由分子(或原子)组成的，分子永不停息地做无规则运动，温度越高，分子无规则运动的速度越快，温度越第，分子无规则运动的速度越缓慢，据此进行分析。
本题考查分子动理论，分子的无规则运动称为热运动是因为分子的运动和温度有关。
3.【答案】B
【解析】解：
返回舱在下落过程中克服空气的阻力做功，机械能转化为内能，与内燃机的压缩冲程中的能量转化相同。
故选B。
返回舱在下落过程中克服空气的阻力做功，机械能转化为内能；
内燃机的压缩冲程中械能转化为内能．
本题考查内燃机的工作过程，是一道基础题。
4.【答案】D
【解析】解：钢勺子、铁钉、铜钥匙都是导体，能使电路形成通路，塑料笔壳是绝缘体，不能使电路形成通路，所以灯泡不能发光的是D。
故选：D。
根据不同物体导电性的不同，可把物体分为导体、半导体、绝缘体三大类。容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体。
本题考查了导体和绝缘体的概念。对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背。如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体，酸碱盐的水溶液都是导体。
5.【答案】D
【解析】解：由图可知，开关闭合后，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
将滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，滑动变阻器两端的电压变大，电压表示数变大；
滑动变阻器阻值变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小。
故选：D。
由图可知，开关闭合后，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动方向判定滑动变阻器接入电路电阻的变化，根据欧姆定律和串联电路的分压规律判定电流表、电压表示数的变化。
本题考查了电路的动态分析，明确电路的连接方式是解题的关键。
6.【答案】B
【解析】解：A.由图可知当电阻R1两端电压为4V时，通过其电流为0.4A，故A错误；
B.由图像可知，若电阻 R1、R2串联，当电流为0.2A时，R1、R2两端电压分别为2V、1V，R1、R2两端总电压：U=U1+U2=2V+1V=3V，故B正确；
C.由图像可知，电阻 R1、R2并联到2V电压下时，通过R1、R2的电流分别为0.2A、0.4A，干路中的电流：I=I1+I2=0.2A+0.4A=0.6A，故C错误；
D.由图像可知，R1、R2为定值电阻，若电阻 R1、R2串联，当电流为0.2A时，R1、R2两端电压分别为2V、1V，根据欧姆定律可得：
R1=U1I′=2V0.2A=10Ω，
R2=U2I′=1V0.2A=5Ω，
电阻 R1和R2的阻值之比：
R1：R2=10Ω：5Ω=2：1，故D错误。
故选：B。
(1)由图可知当电阻R1两端电压为4V时，通过的电流；
(2)由图像可知，若电阻 R1、R2串联，当电流为0.2A时，R1、R2两端的电压，根据串联电路电压特点可求R1、R2两端总电压；
(3)由图像可知，电阻 R1、R2并联到2V电压下时，通过R1、R2的电流，由并联电路中电流特点可求干路中的电流；
(4)由图像可知，R1、R2为定值电阻，若电阻 R1、R2串联，由图象可知当电流为0.2A时，R1、R2两端的电压，利用欧姆定律求R1和R2的阻值，进而得出阻值之比。
本题考查了串并联电路特点、欧姆定律的应用，分析图像、从中得出相关信息是关键。
7.【答案】扩散 比热容大
【解析】解：“稻花香”属于扩散现象，说明分子在不停地做无规则运动。
夜间空气的温度较低，向秧田中多灌些水，利用水的比热容大的特点，可以在夜间释放较多的热量，尽量使秧苗的温度不至于过低，防止冻坏，起到保护秧苗的作用。
故答案为：扩散；比热容大。
(1)扩散现象表明分子在不停地做无规则运动；
(2)因为水的比热容大，在质量相同时与其它物质相比，降低相同温度水放出热量多，在吸收相同热量温度升高慢。
本题考查了扩散现象、比热容的应用，是一道基础题。
8.【答案】热传递 不变
【解析】解：用炭火烤肉的过程是利用热传递的方式增加肉的内能；
炭用掉一半后，质量变小，种类不变，热值是燃料的一种特性，只与燃料的种类有关，所以剩下木炭的热值不变。
故答案为：热传递；不变。
改变物体内能的方式有两种：做功和热传递；
热值是燃料的特性，与物质的种类有关，与物质的质量无关。
考查了改变内能的方法以及热值的特性的了解，属于基础知识基本技能，必须掌握。
9.【答案】用电器 电源
【解析】解：利用移动电源给手机充电的情景，此时手机电池是用电器；
当我们使用已经充满电的手机看电视剧或看教学视频时，此时手机电池是电源。
故答案为：用电器；电源。
电池充电的过程中，消耗电能，得到化学能，相对于用电器；放电时，化学能转化为电能，相对于电源。
本题考查了电路的组成，属于基础知识。
10.【答案】并；能。
【解析】【分析】
解决此题的关键是知道串联电路的特点是各用电器之间相互影响，有一处有问题则整个电路都处于断路状态；而并联电路中的各用电器之间互不影响。
此题是考查对串并联电路特点的理解情况，知道并联电路各用电器是可以独立工作的，互不影响。
【解答】
各考场的有线扬声器是不能相互影响的，必须能够独立工作，所以它们之间是并联的；只需要在干路上加一个开关，控制它们同时开播或停播；
故答案为：并；能。
11.【答案】导体 变大
【解析】解：在通常情况下，铁杵容易导电，是导体；在把一根铁杵磨成一根细长针的过程中，铁杵的材料不变，长度变长、横截面积变小，电阻变大。
故答案为：导体；变大。
容易导电的物体是导体；导体电阻的大小与导体的材料、长度、横截面积和温度有关。
本题考查了导体、影响电阻大小的因素，属于基础题。
12.【答案】电流 变小
【解析】解：(1)由图可知油量表串联在电路中，因此是由电流表改装成的；
(2)由图可知，R0与R1串联接入电路中，当油箱中的油量减少时，滑片上移，变阻器接入电路中电阻变大，电路中总电阻变大，根据欧姆定律可知电路中电流变小，即油量表(电流表)的示数变小。
故答案为：电流；变小。
(1)根据电压表并联在电路中，电流表串联在电路中，判断油量表的类型；
(2)由图可知，R0与R1串联接入电路中，当油箱中的油面下降时，滑片的向上移动，判断出滑动变阻器接入电路中电阻的变化，根据串联电路电阻规律可得出电路中总电阻的变化，根据欧姆定律可知电路中电流的变化。
本题考查了欧姆定律的应用、电流表的使用、滑动变阻器的使用等知识点，关键是明白油量表的工作原理。
13.【答案】0.3 12
【解析】解：把R1、R2串联在同一电路中，允许通过R1、R2的最大电流分别为：I1=0.3A，I2=0.6A，
因串联电路中各处的电流相等，所以，电路中允许通过的最大电流I=I1=0.3A，
因串联电路中总电阻等于各分电阻之和，
所以，由I=UR可得，电路两端允许加的最大电压(即电源电压)：U=I(R1+R2)=0.3A×(10Ω+30Ω)=12V。
故答案为：0.3；12。
已知两定值电阻允许通过的最大电流，根据串联电路的电流特点可知，两者串联时电路中时允许通过的最大电流为两个允许通过最大电流的较小值，然后根据电阻的串联规律和欧姆定律求出两端允许加的最大电压。
本题考查电压、电流的计算，关键是公式及其变形的灵活运用，难点是知道串联时允许通过的最大电流为两个额定电流里面最小的一个。
14.【答案】不能 能量守恒定律
【解析】解：自然界里无论什么运动都会产生热，热向四周扩散，成为无用的能量。如不补给能量，任何运动着的机器都会停下来。
因此，永动机的制造过程违背了能量守恒定律。
故答案为：不能；能量守恒定律。
自然界中的能量是守恒的，它既不会凭空消失，也不会凭空产生，但由于能量的转化或转移具有方向性(如水只能从高处流向低处；热量只能从高温物体传向低温物体)，所以无法制造“永动机”。
本题的解题关键是知道能量在转化过程中具有方向性，如果不靠外力做功，将不能永远循环。
15.【答案】同种 排斥
【解析】解：被毛织品擦过后的两只气球带有电荷，由图可知，两气球彼此分开，说明两只气球带上了同种电荷，同种电荷相互排斥。
故答案为：同种；排斥。
摩擦后的气球带同种电荷，同种电荷相互排斥。
本题考查了摩擦起电的现象和电荷间的相互作用规律，属于基础性题目。
16.【答案】并 S1
【解析】解：当开关S1、S2同时闭合，电动机与电热丝并联后接在电源上，
若只闭合开关S1，只有吹风机接入电路，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风。
故答案为：并；S1。
电流先后经过各个用电器的连接方法叫做串联；如果电流在某点出现分路，通过支路上的用电器后又在另一点汇合，再回到电源的负极，这种连接方式叫并联；
吹风机的作用是吹出风，电热丝的作用是产生热，只有吹风机工作时吹出的风是冷风，吹风机和电热丝同时工作时吹出的是热风。
本题考查开关的注意和吹风机的工作特点，知道干路开关控制所有用电器，支路开关控制本支路用电器。对于这类结合生活中的电器考查电路连接情况的题目，要结合串并联电路的电流流向特点进行分析。
17.【答案】解：根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来，如图所示：

【解析】(1)电路中开关控制用电器时，开关和用电器是串联的；
(2)光控开关S2和声控开关S1同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的。
本题的关键是根据灯泡的工作条件确定开关的连接方式，然后根据串、并联的特点设计电路。
18.【答案】解：电池、开关、灯泡简单地串联在一起，构成一个简单的电路。作图时注意电流流经各元件的顺序要一致，电路图如图所示。
。
【解析】电路是由电源、开关、导线和用电器四部分组成的。在手电筒中按钮是开关，电池、开关、灯泡简单地串联在一起。
本题考查根据实物图画电路图，属于一道基础题。
19.【答案】C 电流表被短路 IC=IA+IB 为了得出更普遍的规律 干路电流等于各支路的电流之和
【解析】解：( 1)由题图乙可知，电流表在干路上，测干路电流，此时电流表测量的是C处的电流；
(2)若闭合开关后，灯均亮，说明电路是通路，电流表指针不发生偏转，说明电流表可能短路，即原因可能是电流表被短路；
(3)根据表中的实验数据可知，0.54A=0.30A+0.24A，由此得出一个初步结论：IC=IA+IB；只根据一组实验数据得出的结论具有偶然性，为得出普遍性的规律，要换用不同规格的灯泡多次测量；
(4)并联电路的电流规律：在并联电路中，干路电流等于各支路电流之和。
故答案为：(1)C；(2)电流表被短路；(3)IC=IA+IB；为了得出更普遍的规律；(4)干路电流等于各支路的电流之和。
(1)电流表与待测电路串联；
(2)若闭合开关后，灯均亮，说明电路是通路，电流表指针不发生偏转，说明电流表可能短路；
(3)分析表中数据得出结论；
(4)并联电路中干路电流等于各支路电流之和。
本题探究并联电路中电流的规律，考查电流表的使用、故障分析、数据分析、归纳法的运用等知识。
20.【答案】R=UI 闭合 B 0.26 9.6 增大 温度 I2RI1−I2
【解析】解：(1)实验的原理是R=UI；
(2)电压表负接线柱与滑动变阻器左端接线柱这根连线错误，将电压表并联在灯泡两端，如图所示：
(3)改正错误后，闭合开关，移动滑片至某位置时，电压表示数为2V，小于灯泡额定电压2.5V，为测量小灯泡正常发光时电阻，应增大灯泡两端的电压，根据串联电路电压规律，应减小变阻器两端的电压，根据分压原理，应减小变阻器接入电路的阻值，故应将滑片向B端移动；
(4)当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.26A，则此时小灯泡的电阻为：
R=ULIL=≈9.6Ω；
(5)分析图像丙可知，当小灯泡两端电压增大时，小灯泡的电阻也在增大；当小灯泡两端电压增大时，其实际功率增大，温度也会升高，故导体的电阻与温度有关；
(6)①将滑片移到a端，此电路为Rx的简单电路，闭合开关S，读出电流表的示数，记为I1，由I=UR可得电源电压：U=I1Rx-----(a)；
②将滑片移到b端，此时Rx与R串联，读出电流表的示数，记为I2；则RxI2+RI2=U----(b)；
③读出滑动变阻器的最大阻值为R，由(a)(b)两式联立可得，待测电阻的阻值：
Rx=I2RI1−I2。
故答案为：(1)R=UI；(2)见解答图；(3)闭合；B；(4)0.26；9.6；(5)增大；温度；(6)I2RI1−I2。
(1)伏安法测量小灯泡的电阻的原理是公式：R=UI；
(2)电压表应并联在灯泡两端，据此分析错误的导线，并改正；
(3)比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定变阻器滑片移动方向；
(4)根据电流表选用量程确定分度值读数，利用R=UI求出小灯泡的电阻；
(5)导体的电阻随温度的升高而增大；
(6)①将滑片移到a端，此电路为Rx的简单电路，闭合开关S，读出电流表的示数，记为I1，由此可求得电源电压；
②将滑片移到b端，此时Rx与R串联，根据串联分压的特点可求得电源电压；
③读出滑动变阻器的最大阻值为R，根据欧姆定律可求出待测电阻的阻值。
本题测量小灯泡的额定功率，考查了连接电路、电流表读数、电阻的计算，同时考查了设计实验方案测电阻的能力。
21.【答案】解：(1)1g水温度升高1℃吸收的热量Q吸=cmΔt=4.2×103J/(kg⋅℃)×1×10−3kg×1℃=4.2J，
即1卡=4.2焦；
(2)每100g这种油炸食品可提供的能量为：3×105卡=3×105×4.2J=1.26×106J，
假设这些能量全部被水吸收，则水吸收的热量Q′=1.26×106J，
根据公式Q吸=c水m(t−t0)可得，
水的温度将升高到：t=Q′c水m′+t0=1.26×106J4.2×103J/(kg⋅℃)×5kg+25℃=85℃。
答：(1)1卡等于4.2焦；
(2)可使这些水的温度升高到85℃；
【解析】(1)根据Q吸=cmΔt求出1g水温度升高1℃所吸收的热量，即1卡的大小；
(2)结合(1)得出水吸收的热量，根据公式Q吸=c水m(t−t0)的变形式计算水升高到的温度。
本题考查热量的相关计算，题目难度不大。
22.【答案】解：(1)由图甲可知，仅闭合开关S1时，电路为灯泡L2的简单电路，电流表A1测量通过L2的电流，电压表测量电源电压，由图乙可知，电压表所选量程为0～15V，分度值为0.5V，示数即电源电压为：U=6V；
(2)再闭合S2，灯泡L1与L2并联，电流表A2测量通过L1的电流，电流表A1测量干路中的电流。因为并联电路干路中的电流等于各支路中的电流之和，故干路中的电流大于支路中的电流，
由图丙知，两表指针位置相同，
所以电流表A1所选量程为0～3A，分度值为0.1A，其示数即干路中的电流为：I=1.5A，
电流表A2所选量程为0～0.6A，分度值为0.02A，其示数即通过L1的电流为：I1=0.3A，
则通过L2的电流为：I2=I−I1=1.5A−0.3A=1.2A。
(3)因为并联电路各支路两端的电压相等，所以灯泡L2两端的电压为：U2=U=6V，
灯泡L2的阻值为：R2=U2I2=6V1.2A=5Ω。
答：(1)电源电压为6V；
(2)当S1、S2都闭合时，通过L2的电流为1.2A；
(3)灯L2的阻值为5Ω。
【解析】(1)由图甲可知，仅闭合开关S1时，电路为灯泡L2的简单电路，电流表A1测量通过L2的电流，电压表测量电源电压，根据图乙得出电压表示数即电源电压；
(2)再闭合S2，灯泡L1与L2并联，电流表A2测量通过L1的电流，电流表A1测量干路中的电流，根据图丙和并联电路的电流规律得出两电流表的示数和通过L2的电流；
(3)根据并联电路的电压规律，根据欧姆定律求得灯泡L2的阻值。
本题考查欧姆定律和并联电路电压、电流规律的应用，正确判断电路的连接方式和电表的测量对象是关键。
23.【答案】答：(1)灭火器使用时，液态二氧化碳发生汽化，这一过程要吸收热量；
(2)二氧化碳喷出时，对外做功，自身的内能减小，温度降低，因此，喷筒和喷射胶管温度降低。
【解析】(1)物质由液态变为气态的过程，叫汽化，汽化吸热；
(2)物体对外做功，自身内能减小，温度降低。
本题以二氧化碳灭火器为内容，考查了物态变化知识和做功改变物体的内能，属基础题。位置
A
B
C
电流I/A
0.30
0.24
0.54
二氧化碳灭火器(内贮液态二氧化碳)
1.使用方法：先拔出保险销，再压合压把，喷嘴对准火焰根部喷射。
2.注意事项：使用时要尽量防止皮肤因直接接触喷简和喷射胶管而造成冻伤。扑救电器火灾时如果电压超过600V，切记要先切断电
源后再灭火。
