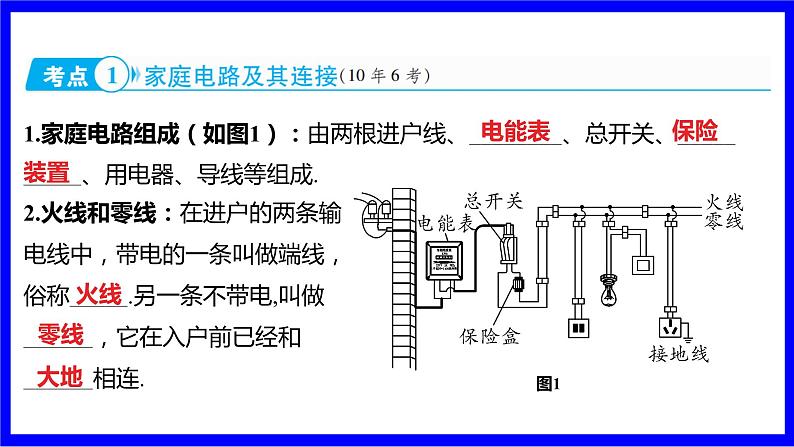

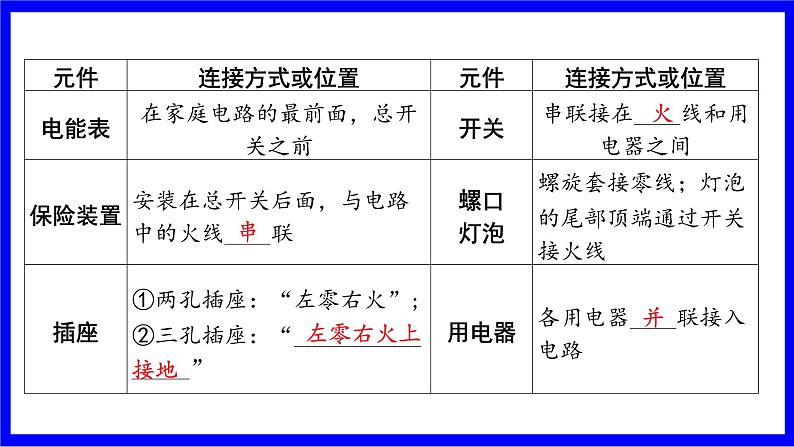

1.家庭电路组成（如图1）：由两根进户线、________、总开关、__________、用电器、导线等组成.
保险装置
2.火线和零线：在进户的两条输电线中，带电的一条叫做端线，俗称_____.另一条不带电,叫做______，它在入户前已经和______相连.

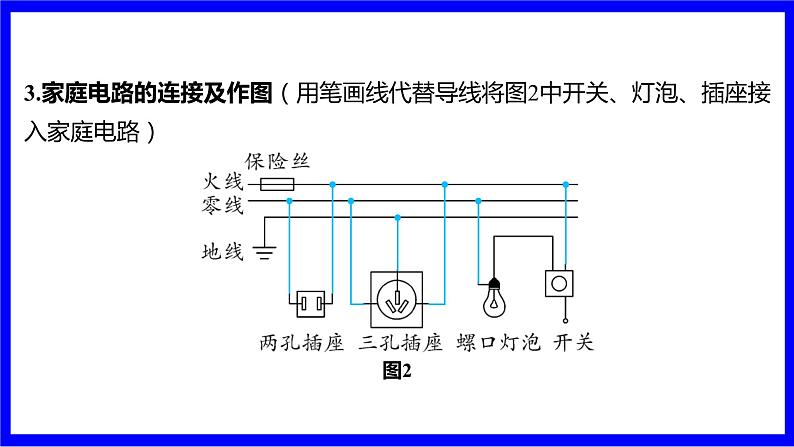

3.家庭电路的连接及作图（用笔画线代替导线将图2中开关、灯泡、插座接入家庭电路）
左零右火上接地

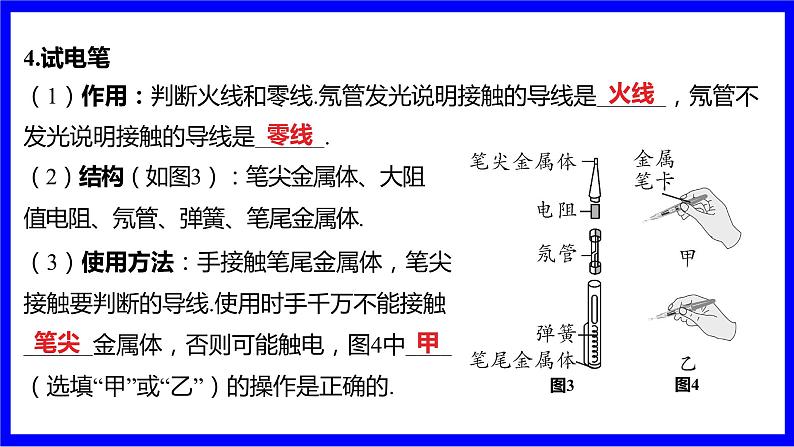

（1）作用：判断火线和零线.氖管发光说明接触的导线是______，氖管不发光说明接触的导线是______.
（2）结构（如图3）：笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体.
（3）使用方法：手接触笔尾金属体，笔尖接触要判断的导线.使用时手千万不能接触______金属体，否则可能触电，图4中____（选填“甲”或“乙”）的操作是正确的.

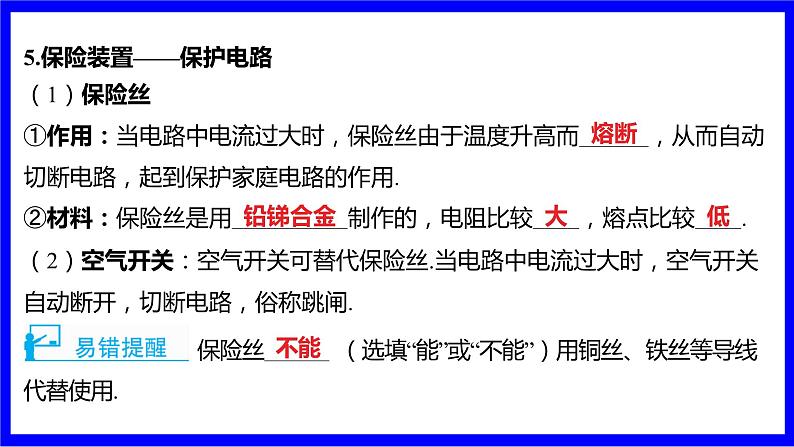

5.保险装置——保护电路
（1）保险丝①作用：当电路中电流过大时，保险丝由于温度升高而______，从而自动切断电路，起到保护家庭电路的作用.②材料：保险丝是用__________制作的，电阻比较____，熔点比较____.
（2）空气开关：空气开关可替代保险丝.当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸.
保险丝______ （选填“能”或“不能”）用铜丝、铁丝等导线代替使用.

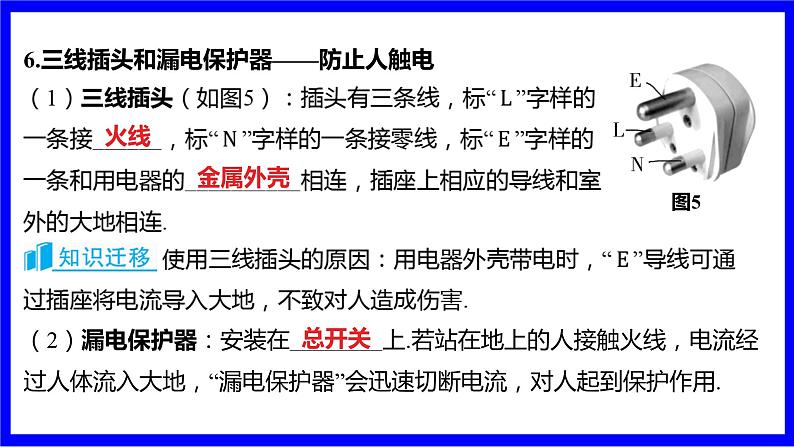

6.三线插头和漏电保护器——防止人触电
（2）漏电保护器：安装在________上.若站在地上的人接触火线，电流经过人体流入大地，“漏电保护器”会迅速切断电流，对人起到保护作用.

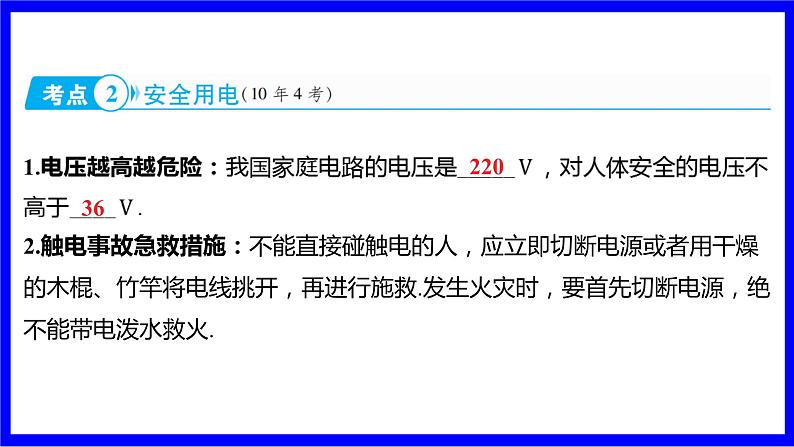

2.触电事故急救措施：不能直接碰触电的人，应立即切断电源或者用干燥的木棍、竹竿将电线挑开，再进行施救.发生火灾时，要首先切断电源，绝不能带电泼水救火.
（1）不接触低压带电体，不靠近高压带电体（如不在电线附近放风筝等）.
（2）更换灯泡、搬动电器前应断开电源开关.
（3）不弄湿用电器，不损坏绝缘层.
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换.
（5）注意防雷，高大建筑物顶端要安装避雷针、雷雨天气不要到大树下避雨等.
1.家庭电路中电流过大的原因
（1）用电器____________：①使用大功率用电器；②多个用电器同时使用.
（2）发生______：电流未经过用电器而直接连通零线和火线.
2. 家庭电路故障有四种：断（开）路、短路、过载和漏电
（1）断（开）路：灯不亮，用电器不工作整个电路在某处断开.可能是零线断路、火线断路、用电器断路.
（2）短路：电路或电路中的一部分被短接，即用电器两端或电源两端被导线直接连通的情况.
（3）过载：电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流.
（4）漏电：用电器的外壳和火线间由于某种原因连通后和地面之间形成电位差，从而导致漏电.
3.家庭电路故障分析（现象：开关闭合后，灯泡不亮）
1.易错点辨析集锦：判断下列家庭电路和安全用电说法的正误.
（1）电灯的开关接在零线和灯泡之间，也可以安全使用 ( )
（2）家庭电路中照明灯、电视机和电冰箱是串联的 ( )
（3）使用试电笔时，人体要接触笔尾金属体，但绝不能接 触笔尖金属体 ( )
（4）三孔插座连入电路时一般按照左孔接火线，右孔接零 线的方法连接 ( )
（5）高压带电体不能接触，但可以靠近 ( )
（6）保险盒内熔丝熔断，可用铜线替代 ( )
（7）电脑、电视机等用电器长时间待机，应切断电源 ( )
（8）同时使用大功率用电器前，必须先考虑电能表、 保险丝等的承受能力 ( )
2.（多选）如图为试电笔的结构及使用方法.下列说法正确的是( )
A. 试电笔可以判断物体是带正电还是带负电B. 若氖管发光，说明人体成为了电流的通路C. 笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D. 在两种使用试电笔的方法中，甲是正确的，乙是错误的E. 使用试电笔测量火线时，没有电流通过人体F. 试电笔内有一个非常大的电阻，所以流过人体的电流非常小
3.空气开关跳闸后，复位时又立即跳起，这不可能是( )
A. 电路中出现短路现象B. 电路中出现断路现象C. 电路中总功率过大D. 空气开关的额定电流过小
4.下表所列家庭电路故障属于( )
A. 短路 B. 断路 C. 通路 D. 有的断路，有的短路
