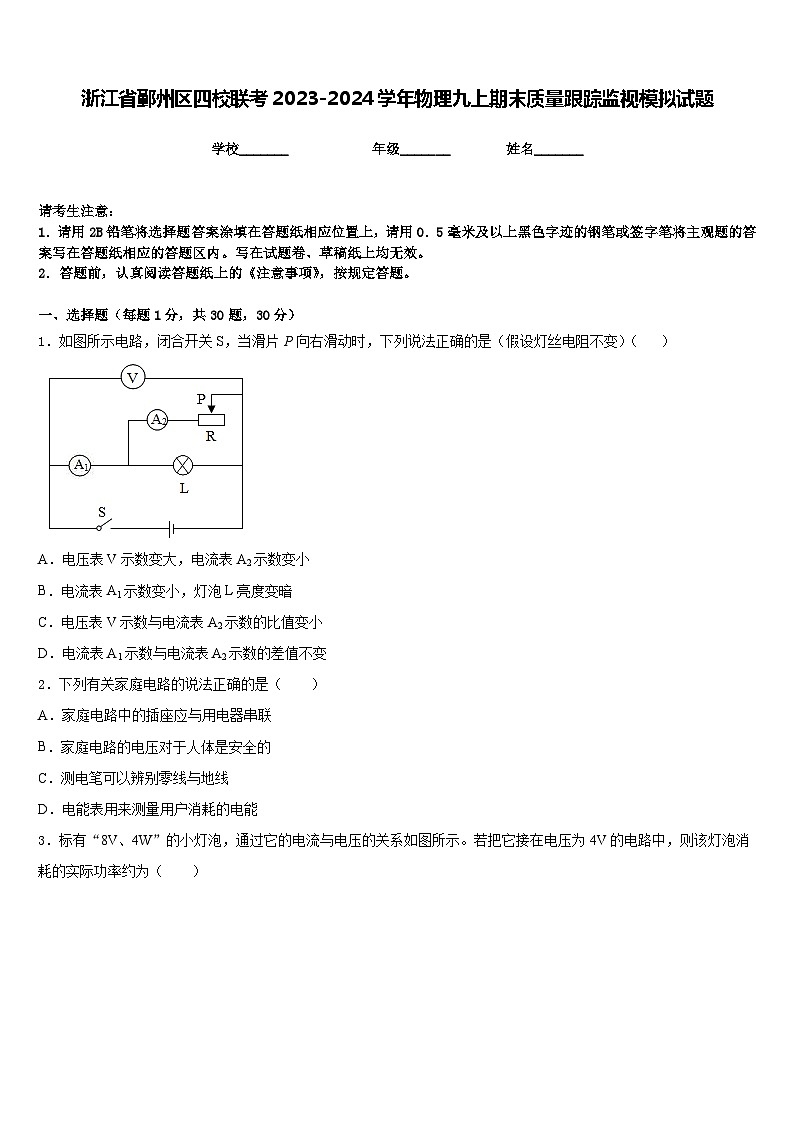

浙江省鄞州区四校联考2023-2024学年物理九上期末质量跟踪监视模拟试题含答案

这是一份浙江省鄞州区四校联考2023-2024学年物理九上期末质量跟踪监视模拟试题含答案，共8页。试卷主要包含了下列三个现象等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示电路，闭合开关S，当滑片P向右滑动时，下列说法正确的是（假设灯丝电阻不变）（ ）
A．电压表V示数变大，电流表A2示数变小
B．电流表A1示数变小，灯泡L亮度变暗
C．电压表V示数与电流表A2示数的比值变小
D．电流表A1示数与电流表A2示数的差值不变
2．下列有关家庭电路的说法正确的是（ ）
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能

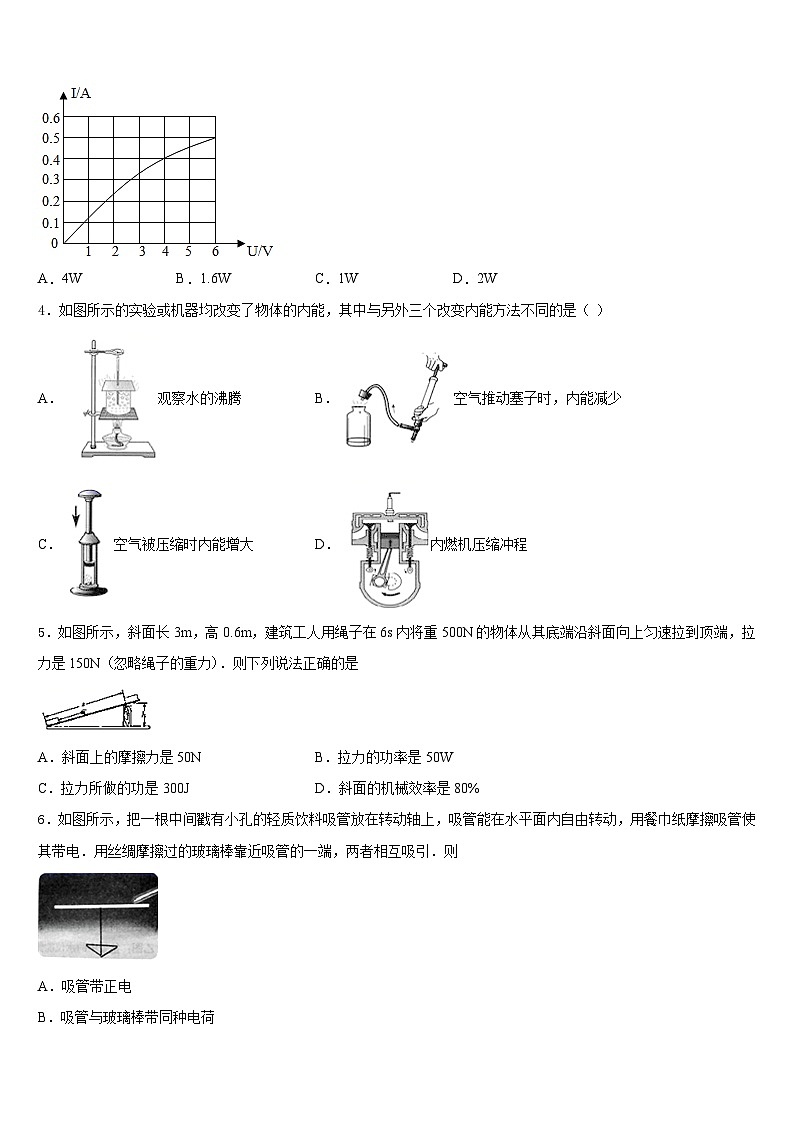

3．标有“8V、4W”的小灯泡，通过它的电流与电压的关系如图所示。若把它接在电压为4V的电路中，则该灯泡消耗的实际功率约为（ ）
A．4WB．1.6WC．1WD．2W
4．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（ ）
A．观察水的沸腾B．空气推动塞子时，内能减少
C．空气被压缩时内能增大D．内燃机压缩冲程
5．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力）．则下列说法正确的是
A．斜面上的摩擦力是50NB．拉力的功率是50W
C．拉力所做的功是300JD．斜面的机械效率是80%
6．如图所示，把一根中间戳有小孔的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电．用丝绸摩擦过的玻璃棒靠近吸管的一端，两者相互吸引．则
A．吸管带正电
B．吸管与玻璃棒带同种电荷

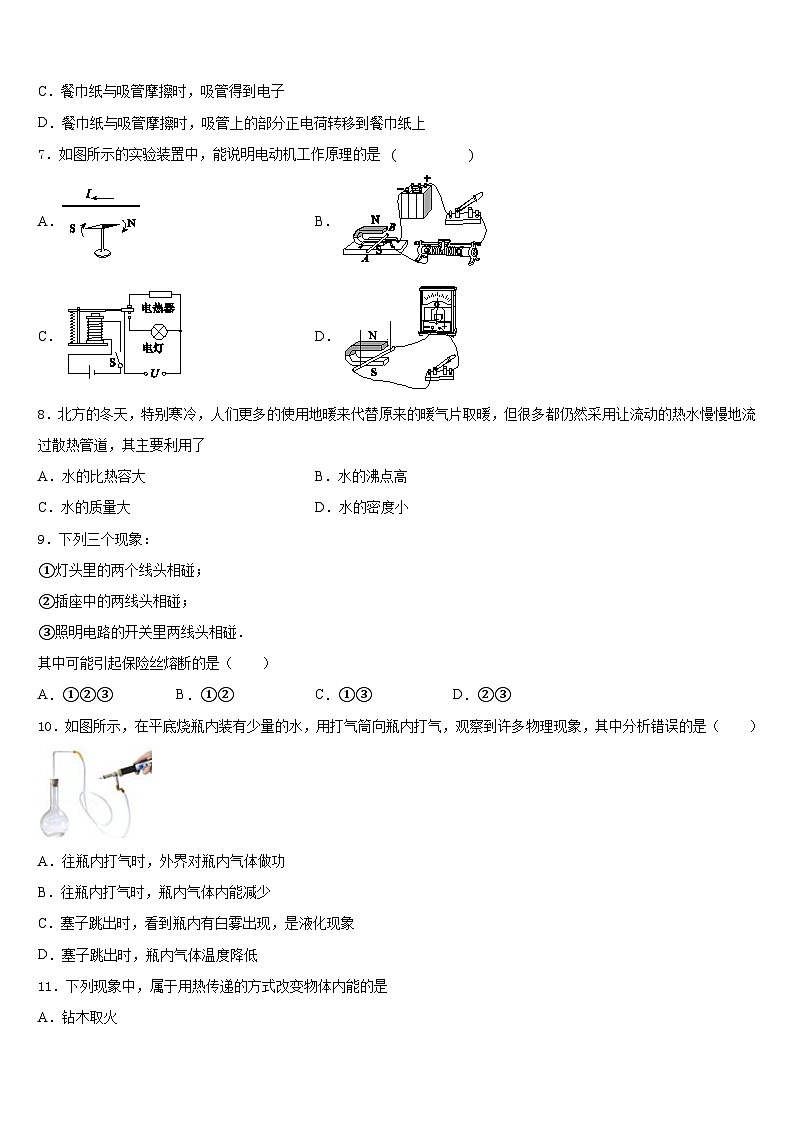

C．餐巾纸与吸管摩擦时，吸管得到电子
D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上
7．如图所示的实验装置中，能说明电动机工作原理的是 ( )
A．B．
C．D．
8．北方的冬天，特别寒冷，人们更多的使用地暖来代替原来的暖气片取暖，但很多都仍然采用让流动的热水慢慢地流过散热管道，其主要利用了
A．水的比热容大B．水的沸点高
C．水的质量大D．水的密度小
9．下列三个现象：
①灯头里的两个线头相碰；
②插座中的两线头相碰；
③照明电路的开关里两线头相碰．
其中可能引起保险丝熔断的是（ ）
A．①②③B．①②C．①③D．②③
10．如图所示，在平底烧瓶内装有少量的水，用打气筒向瓶内打气，观察到许多物理现象，其中分析错误的是（ ）
A．往瓶内打气时，外界对瓶内气体做功
B．往瓶内打气时，瓶内气体内能减少
C．塞子跳出时，看到瓶内有白雾出现，是液化现象
D．塞子跳出时，瓶内气体温度降低
11．下列现象中，属于用热传递的方式改变物体内能的是
A．钻木取火
B．用热水袋取暖
C．用打气筒打气时筒壁发热
D．双手互相摩擦时手发热
12．关于标有“12V 24W”的白炽灯，下列说法正确的是
A．该灯泡工作时的电流是2A
B．该灯泡工作时的电功率是24W
C．该小灯泡两端的电压为6V时，它消耗的电功率为12W
D．该灯泡正常发光时，其灯丝的电阻是6Ω
二、填空题（每题5分，共4题，20分）
13．小王家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过_____W．当家里只有电磁炉工作时，电能表在1min内转90转，则电磁炉工作时的电功率_____W．
14．如图所示的是某同学家一周前、后电能表的示数，则该同学家一周总共用电_____kW·h。
15．电视广播信号可通过通讯卫星覆盖全球，它是用_____传递信息的，这种信号在真空中的传播速度是_____m/s，对飞船的测控也是通过这种信号实现，说明这种信号____（能/不能）在真空中传播
16．元旦晚会要装些小灯泡来增加气氛，现有一批阻值是10、正常发光电流为0.5A的小灯泡，则每个小灯泡正常发光时其两端电压为_______V，应把_______个这样的灯泡_______(填“串”或“并”)联在220V电路中使用。
三、实验题（共12分）
17．（4分）在“测量额定电压为2.5V的小灯泡的电功率”实验中连接的电路如图甲所示，电源电压为3V。
(1)请用笔画线代替导线，完成图甲实物电路的连接。(要求:连线不要有交叉)
（________）
(2)正确连接电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，两电表无示数。为判断故障，将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_______(选填序号)
A．电压表断路
B．小灯泡断路
C．变阻器断路
(3)故障排除后，闭合开关，当滑动变阻器滑片P移到某位置时，电压表示数如图乙所示，要测量小灯泡的额定功率，应将滑动变阻器的滑片向____ ( 选填“左”或“右”)移动。
(4)通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I-U图象。由图可知小灯泡的额定功率为______W。
18．（4分）物理课上，某小组利用如图甲所示装置探究“沙子和水吸热升温的现象”。
（l）在两烧杯中分别装入初温相同且___________相等的沙子和水；
（2）加热过程中用破璃棒不断搅拌，这样做的目的是为了_________________。
（3）实验中，用相同的酒精灯加热，通过比较______________来间接反映沙子和水吸收热量的多少。
（4）分析图像乙可知，________的吸热能力更强。
19．（4分）在“测量小灯泡的电功率”实验中，小聪同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8 V的小灯泡和一个标有“20Ω，1.5A”的滑动变阻器，设计了如图甲所示的电路．
(1)如果小灯泡的额定功率小于2W，电流表应选_____ 量程（填“大”、“小”）；
(2) 若滑动变阻器的滑片向左移动时，电流表示数增大，请用铅笔画线代替导线，将图乙的实物电路连接完整(导线不得交叉) _____；
(3)在实验中，若电压表示数如图丙所示，则此时灯泡两端的电压为_____，灯泡此时的实际功率_____额定功率(选填“大于”、“小于”或“等于”)；
(4)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你写出实验中他们可能出现的两项操作不当之处：
①_____②_____
四、作图题（共16分）
20．（8分）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到电路上。
21．（8分）如图所示，分别作出AO的折射光线和BC的入射光线.
五、计算题（共22分）
22．（10分）如图，R1＝20 Ω，电源电压 6 V 保持不变，灯泡电阻不随温度改变．
（1）当 S1、S2 都断开时，电流表A的示数为 0.2 A，求 R2 阻值；
（2）当S1、S2 都闭合时，电流表读数 1.3 A，通电 1 分钟灯L 产生的热量。
23．（12分）在如图所示电路中，定值电阻 R0的阻值为 20Ω，电动机线圈电阻为 2Ω，闭合开关，电流表 A1、A2的示数分别为 0.8A，0.3A，求∶
(1)该电路电源电压
(2)1min 内电路消耗的电能
(3)1min 内电流通过电动机产生的热量
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、A
5、A
6、C
7、B
8、A
9、B
10、B
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、2200 1500
14、40
15、电磁波 3×108 能
16、5 44 串
三、实验题（共12分）
17、详见解析 C 右 0.5
18、质量 受热均匀 加热时间 水
19、小 3V 小于 连接电路时开关没有断开 没有将变阻器的滑片调到阻值最大位置
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10Ω ；(2)360J
23、 (1)6V；(2)288J；(3)30J
