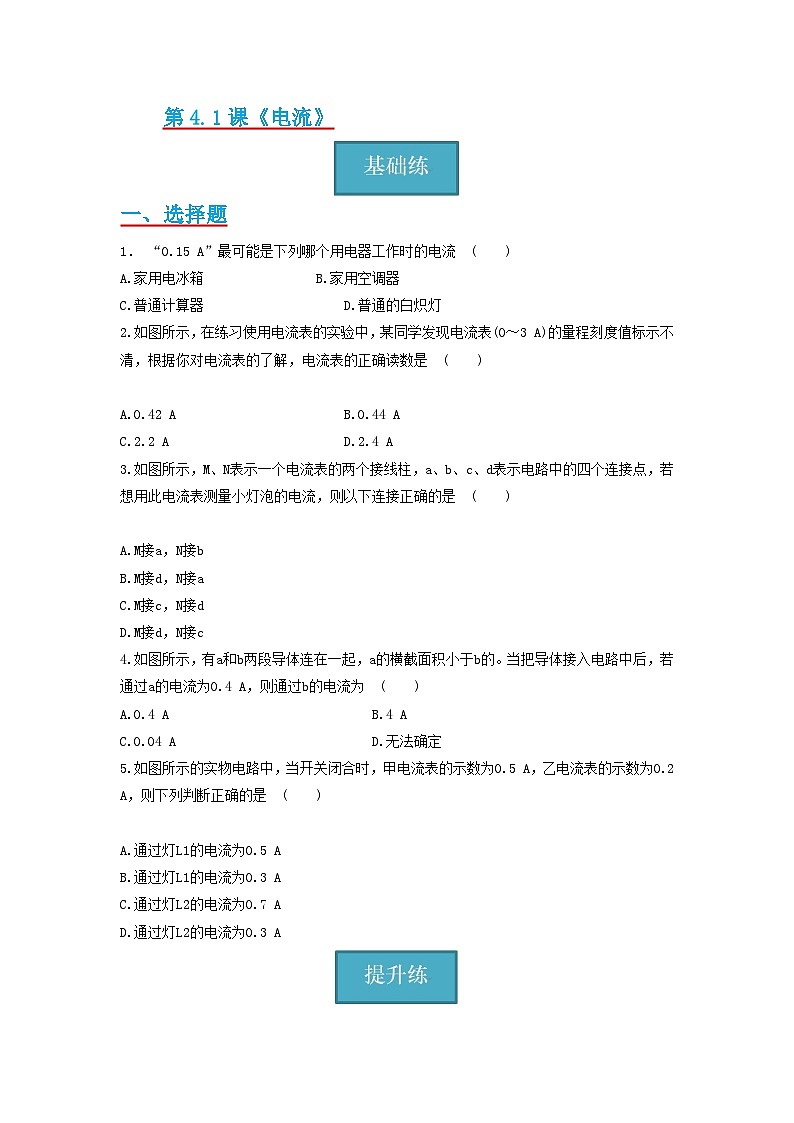

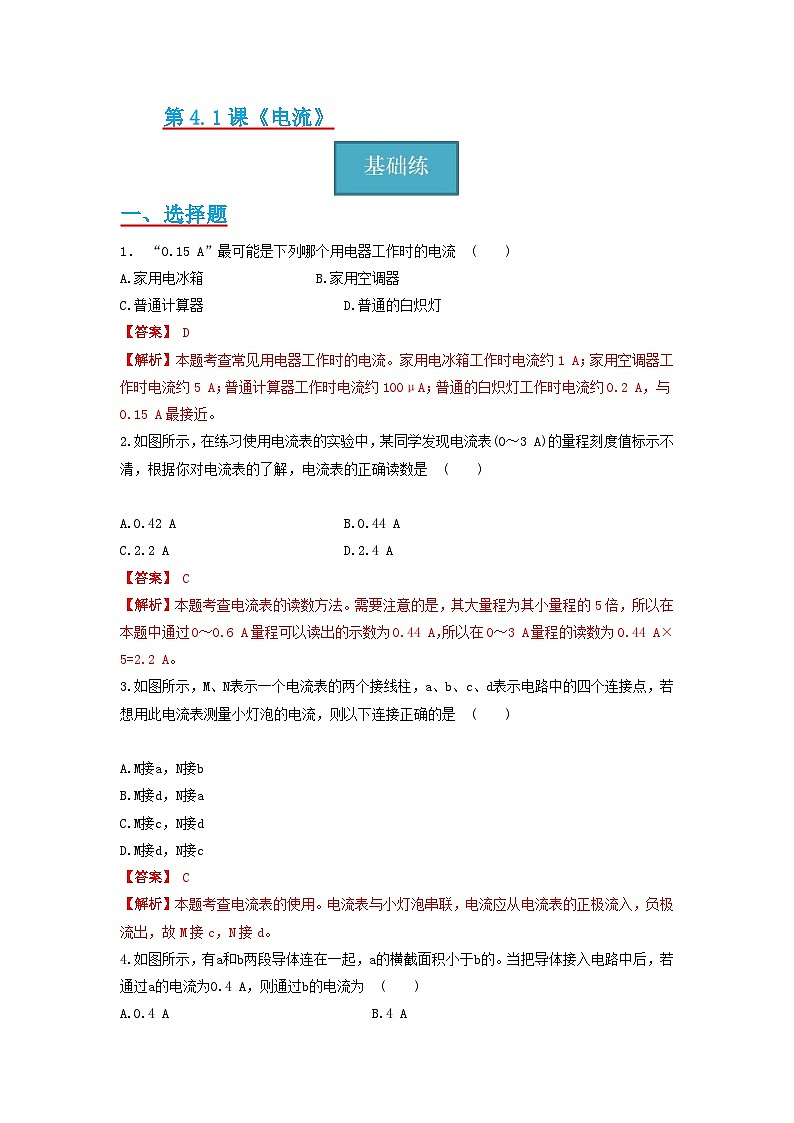

一、选择题
1． “0.15 A”最可能是下列哪个用电器工作时的电流 ( )
A.家用电冰箱 B.家用空调器
C.普通计算器D.普通的白炽灯
2.如图所示，在练习使用电流表的实验中，某同学发现电流表(0～3 A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是 ( )
A A
C.2.2 AD.2.4 A
3.如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是 ( )
A.M接a，N接b
B.M接d，N接a
C.M接c，N接d
D.M接d，N接c

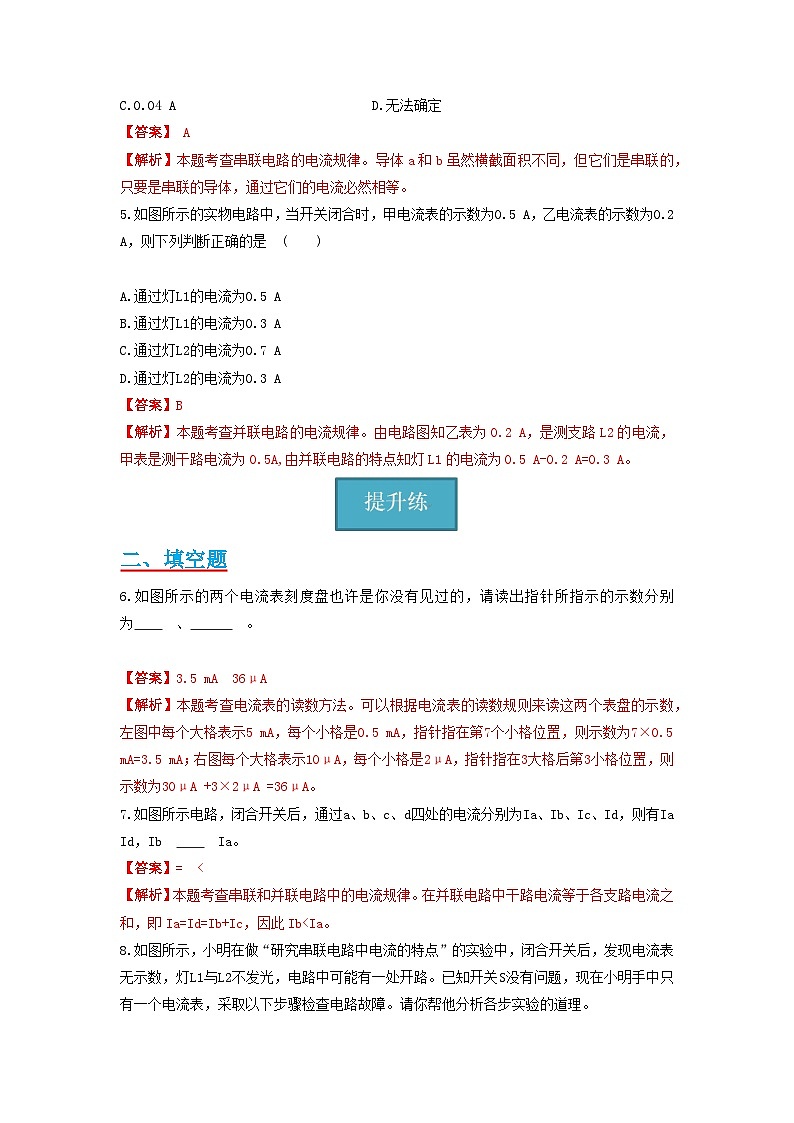

4.如图所示，有a和b两段导体连在一起，a的横截面积小于b的 QUOTE \* MERGEFORMAT 。当把导体接入电路中后，若通过a的电流为0.4 A，则通过b的电流为 ( )
A.0.4 AB.4 A
AD.无法确定
5.如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是 ( )
A.通过灯L1的电流为0.5 A
B.通过灯L1的电流为0.3 A
C.通过灯L2的电流为0.7 A
D.通过灯L2的电流为0.3 A

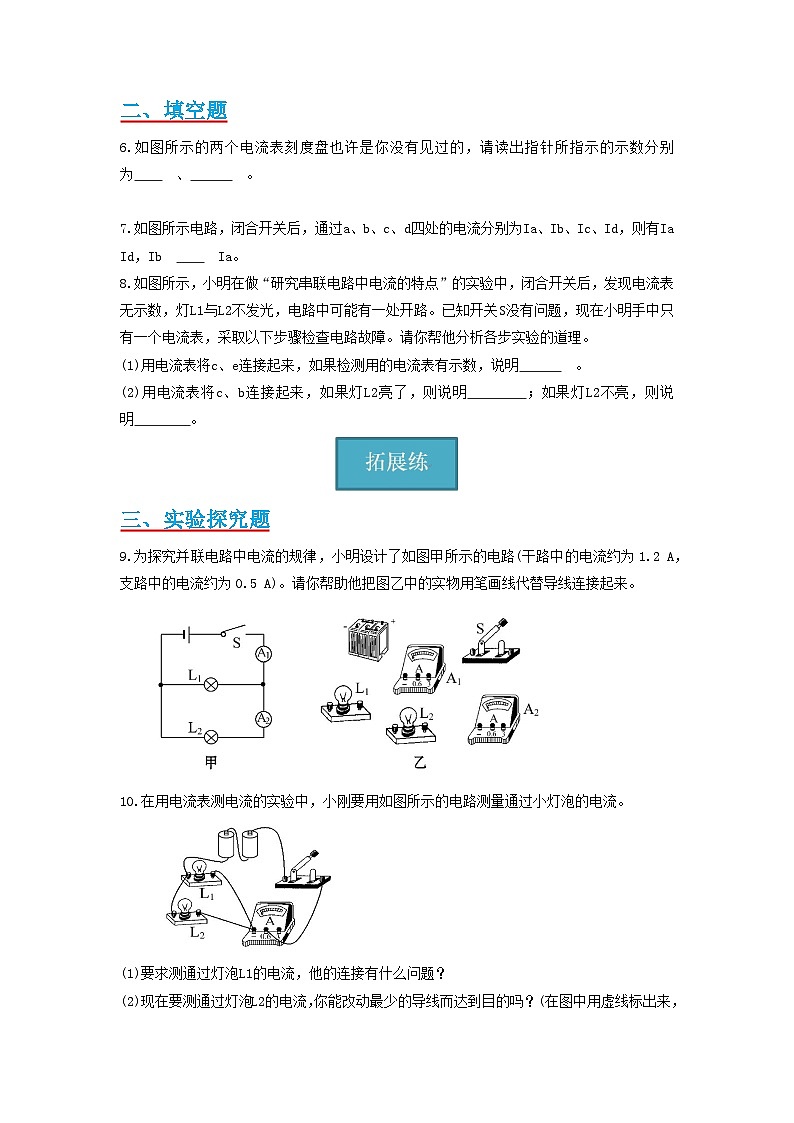

二、填空题
6.如图所示的两个电流表刻度盘也许是你没有见过的，请读出指针所指示的示数分别为 、 。
7.如图所示电路，闭合开关后，通过a、b、c、d四处的电流分别为Ia、Ib、Ic、Id，则有Ia Id，Ib Ia。

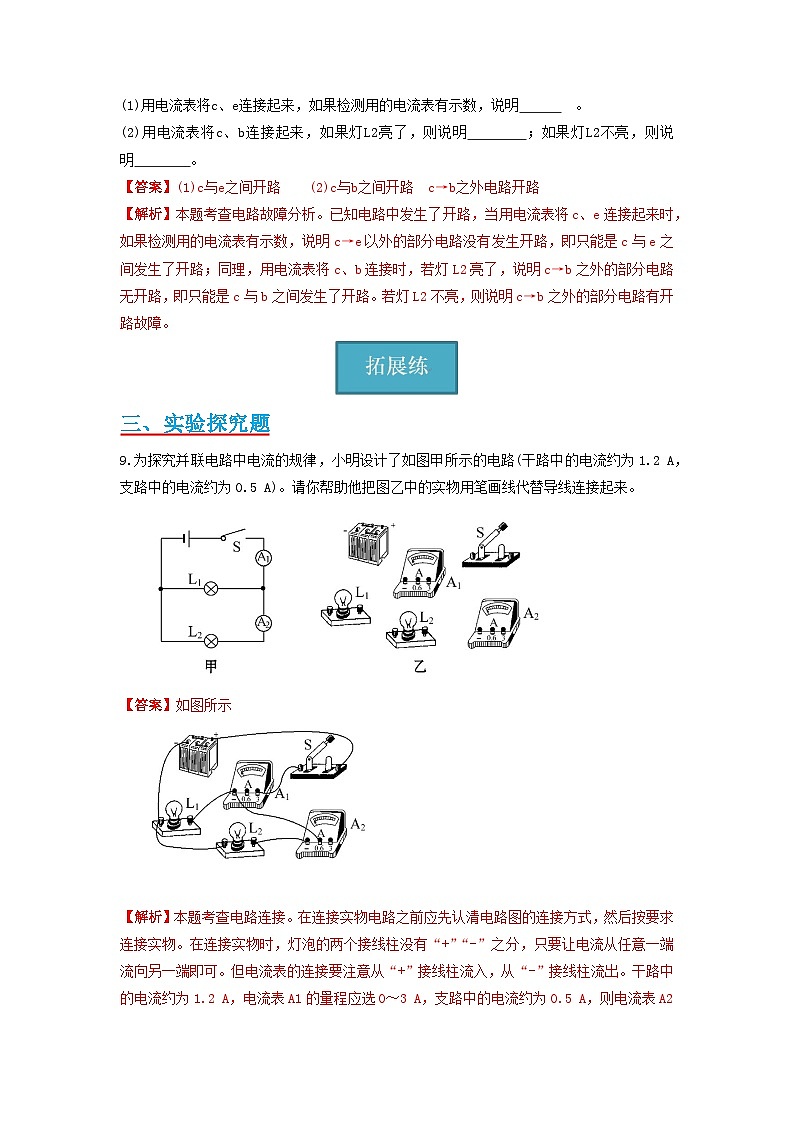

8.如图所示，小明在做“研究串联电路中电流的特点”的实验中，闭合开关后，发现电流表无示数，灯L1与L2不发光，电路中可能有一处开路。已知开关S没有问题，现在小明手中只有一个电流表，采取以下步骤检查电路故障。请你帮他分析各步实验的道理。
(1)用电流表将c、e连接起来，如果检测用的电流表有示数，说明 。
(2)用电流表将c、b连接起来，如果灯L2亮了，则说明 ；如果灯L2不亮，则说明 。
三、实验探究题
9.为探究并联电路中电流的规律，小明设计了如图甲所示的电路(干路中的电流约为1.2 A，支路中的电流约为0.5 A)。请你帮助他把图乙中的实物用笔画线代替导线连接起来。
10.在用电流表测电流的实验中，小刚要用如图所示的电路测量通过小灯泡的电流。
(1)要求测通过灯泡L1的电流，他的连接有什么问题？
(2)现在要测通过灯泡L2的电流，你能改动最少的导线而达到目的吗？(在图中用虚线标出来，在去掉的导线上画“×”)
(3)如果他在测量的过程中发现电流表的指针向左偏了，你能判断这是什么原因吗？
(4)若两灯泡的总电流如图所示，其示数为 A。
11.在“探究串联电路中各点的电流有什么关系”时，小明设计的实验如下。把两个灯泡L1、L2串联起来接到如图所示电路中，分别把图中A、B、C各点断开，把 接入，测量流过的电流，看看它们之间有什么关系。换上另外两个小灯泡，再次测量三点的 ，看看是否还有同样的关系。
如表是两次测量的记录数据:
分析和论证:
(1)在拆接电路时，开关S必须处于 状态。
(2)结论:串联电路中各处 相等。A点的电流IA
B点的电流IB
C点的电流IC
第一次
0.3A
0.3A
0.3A
第二次
0.2A
0.2A
0.2A
