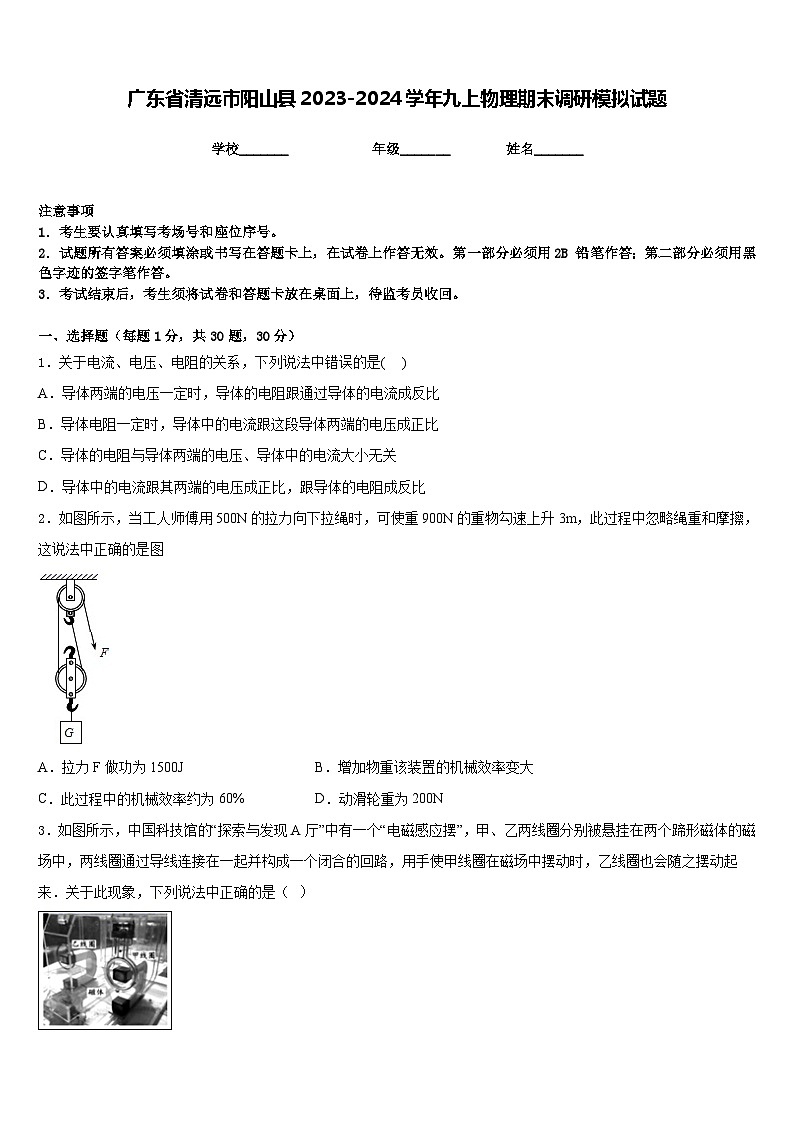

广东省清远市阳山县2023-2024学年九上物理期末调研模拟试题含答案

这是一份广东省清远市阳山县2023-2024学年九上物理期末调研模拟试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．关于电流、电压、电阻的关系，下列说法中错误的是( )
A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比
C．导体的电阻与导体两端的电压、导体中的电流大小无关
D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比
2．如图所示，当工人师傅用500N的拉力向下拉绳时，可使重900N的重物勾速上升3m，此过程中忽略绳重和摩擦，这说法中正确的是图
A．拉力F做功为1500JB．增加物重该装置的机械效率变大
C．此过程中的机械效率约为60%D．动滑轮重为200N
3．如图所示，中国科技馆的“探索与发现A厅”中有一个“电磁感应摆”，甲、乙两线圈分别被悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接在一起并构成一个闭合的回路，用手使甲线圈在磁场中摆动时，乙线圈也会随之摆动起来．关于此现象，下列说法中正确的是（ ）

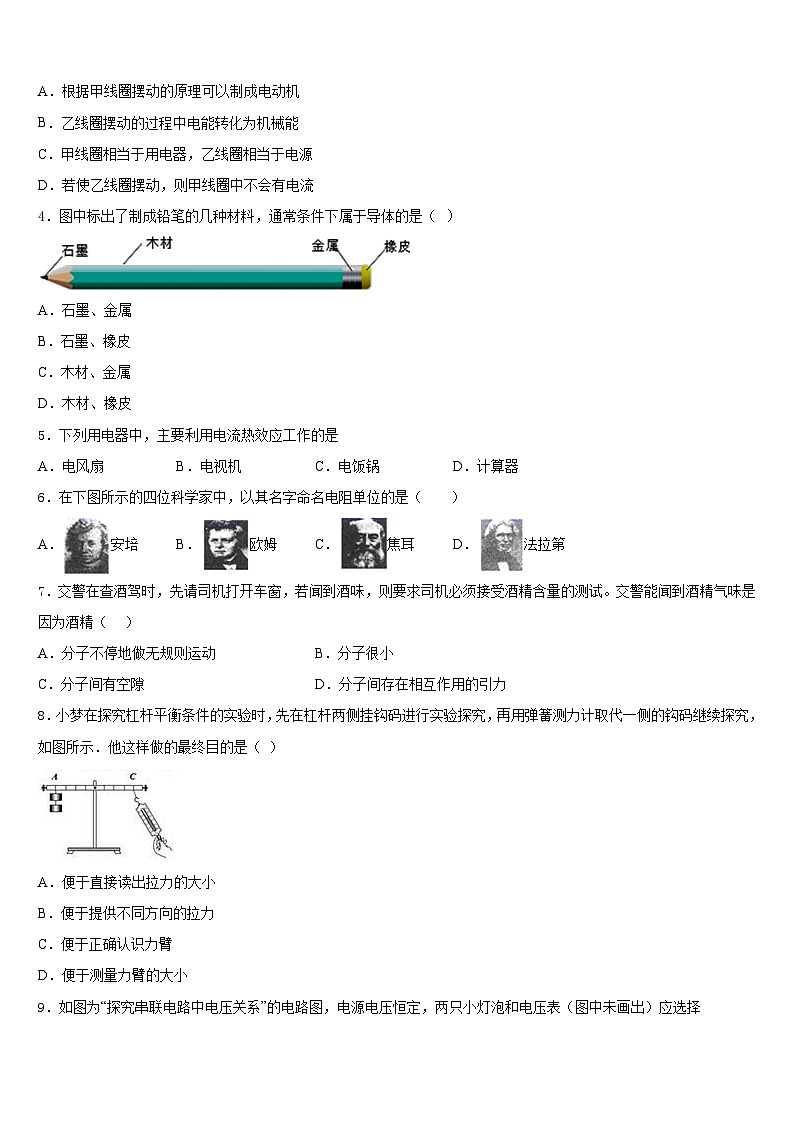

A．根据甲线圈摆动的原理可以制成电动机
B．乙线圈摆动的过程中电能转化为机械能
C．甲线圈相当于用电器，乙线圈相当于电源
D．若使乙线圈摆动，则甲线圈中不会有电流
4．图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．石墨、金属
B．石墨、橡皮
C．木材、金属
D．木材、橡皮
5．下列用电器中，主要利用电流热效应工作的是
A．电风扇B．电视机C．电饭锅D．计算器
6．在下图所示的四位科学家中，以其名字命名电阻单位的是（ ）
A．安培B．欧姆C．焦耳D．法拉第
7．交警在查酒驾时，先请司机打开车窗，若闻到酒味，则要求司机必须接受酒精含量的测试。交警能闻到酒精气味是因为酒精（ ）
A．分子不停地做无规则运动B．分子很小
C．分子间有空隙D．分子间存在相互作用的引力
8．小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示．他这样做的最终目的是（ ）
A．便于直接读出拉力的大小
B．便于提供不同方向的拉力
C．便于正确认识力臂
D．便于测量力臂的大小

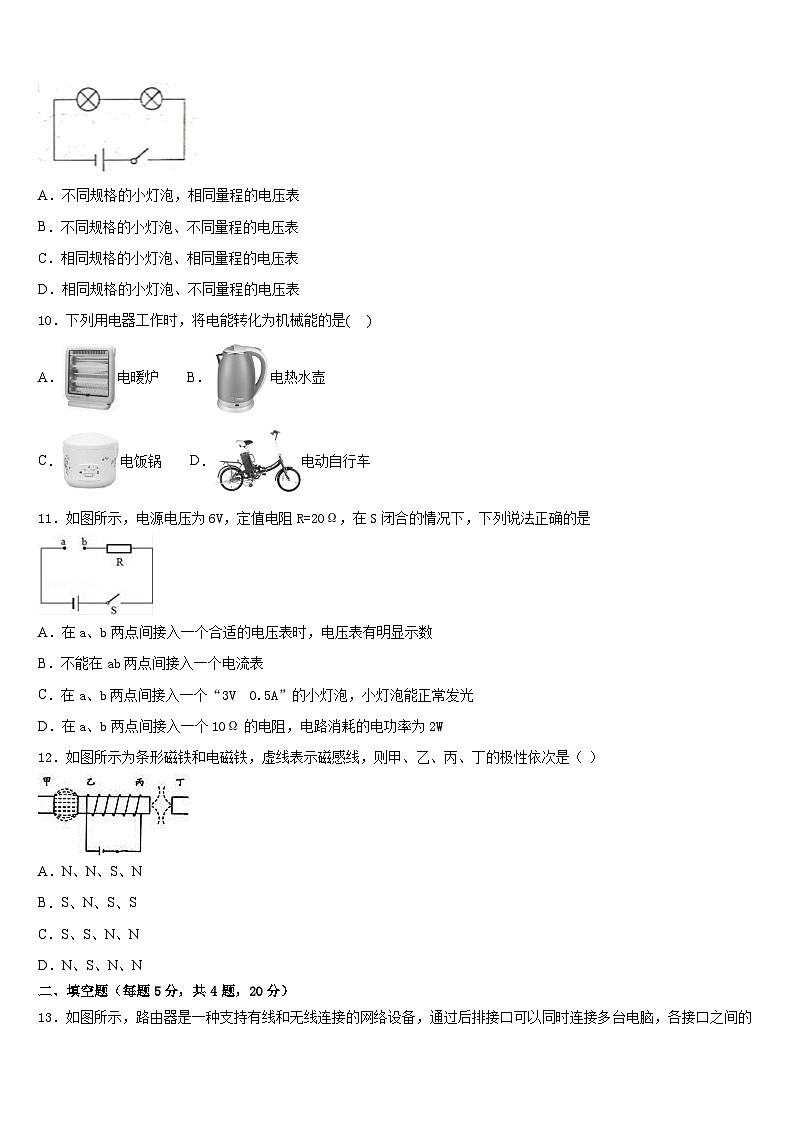

9．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未画出）应选择
A．不同规格的小灯泡，相同量程的电压表
B．不同规格的小灯泡、不同量程的电压表
C．相同规格的小灯泡、相同量程的电压表
D．相同规格的小灯泡、不同量程的电压表
10．下列用电器工作时，将电能转化为机械能的是( )
A．电暖炉 B．电热水壶
C．电饭锅 D．电动自行车
11．如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是
A．在a、b两点间接入一个合适的电压表时，电压表有明显示数
B．不能在ab两点间接入一个电流表
C．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
D．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
12．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）
A．N、N、S、N
B．S、N、S、S
C．S、S、N、N
D．N、S、N、N
二、填空题（每题5分，共4题，20分）
13．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是___________联的，它上面闪烁的指示灯是具有___________性的发光二极管，侧面的条状小孔是为了防止___________对它造成的危害．
14．如图所示电路中，当只闭合开关_____时， 灯泡L1、 L2串联;当闭合开关_____时，会造成电源短路.
15．小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，将甲、乙两导体并联接到电压为4V的电源上时，干路中的电流为_____A；将甲、乙两导体串联后接到6V的电源上时，导体乙消耗的功率为______W。
16．常用物理单位中，伏特是________的单位（填物理量名称），电功率的单位是________（填中文全称）．
三、实验题（共12分）
17．（4分）小王同学要测量额定电压为3.8V小灯泡的电功率，试验中使用的电源电压恒为6V

(1)按照电路图a,将图b的实物连接成实验电路。
（______）
(2)闭合开关前,要把滑动变阻器的滑片移到___________(选填“最右端”或“最左端”)
(3)小王同学将滑片移至正确位置后，闭合开关,观察到电压表的示数如图c所示，此时小灯泡两端的电压为________V.后经过阅读了解知道额定功率指的是在额定电压时小灯泡所消耗的功率即灯泡的两端电压为3.8V时的功率，他立即将电压表的量程改为0- 15V,但发现该量程已经损坏，在无法更换原实验器材的情况下请你帮他想想办法，接下来的操作是:___________________。
18．（4分）小明在做“用伏安法测电阻”的实验中：
(1)该实验的原理为____________。
(2)闭合开关后，电压表的示数如图乙所示时，电流表的示数如图丙所示，则定值电阻的阻值是__
(3)通常情况下要进行多次测量并取平均值，其目的是为了__________。
(4)如果利用此电路测量小灯泡的电阻，不能采用多次测量取平均值的方法，原因是_______。
19．（4分）如图所示是小明测量小灯泡的电功率的实验电路图，已知小灯泡的额定电压为2.5V．
（1）连通电路时，如图甲所示，开关闭合前滑动变阻器滑片P应滑到_____（填“a”或“b”）端，
（2）闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数_____A，小灯泡的额定功率是_____W。
（3）根据c出的数据，画出了小灯泡的电流与电压的关系图象如图丙所示，发现图象是弯曲
的，其主要原因是_____的电阻随温度的升高而_____（选填“增大”“减小”“不变”）
（4）当小灯泡两端的电压是1.5V时，它的功率_____0.27W（选填“＞”“＜”“＝”）
四、作图题（共16分）
20．（8分）电动自行车两刹车手柄中各有一只开关S1和S2，在行驶中用任一只手柄刹车时，该手柄上的开关断开，电动机（用符号表示）停止工作。请画出符合要求的电路图。
21．（8分）（1）如图所示，根据实物图，在虚框内画出相应的电路图。
（______________）
（2）如图所示，根据小磁针稳定时的指向，画出通电螺线管的绕线方法。
（____________）
（3）如图所示，请用笔画线代替导线将电灯和开关正确连入电路。
（____________）
五、计算题（共22分）
22．（10分）图甲所示的实验现象说明 ；
图乙所示的实验现象说明 ；
图丙所示的实验现象说明 。
23．（12分）下图是电饭锅工作原理的简化电路图，电饭锅有两挡，分别是高温烧煮和低温焖饭，S1为挡位自动控制开关。和为电热丝，的阻值为1210Ω，该电饭锅铭牌技术参数如下表所示（低温焖饭挡额定功率模糊不清），求：
(1)电饭锅高温烧煮0.5h消耗的电能；
(2)电饭锅低温焖饭时的额定功率；
(3)电阻丝的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、B
4、A
5、C
6、B
7、A
8、C
9、A
10、D
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、并 单向导电 电热
14、S2 S1、S2、S3
15、1.2 80
16、电压 瓦特
三、实验题（共12分）
17、详见解析 最右端 2.9 将电压表接在滑动变阻器两端，再调节滑动变阻器，使电压表示数为2.2V，读出此时电流表示数，并记录数据。
18、 9 减小误差 灯泡的电阻随温度的变化而变化
19、b 0.3 0.75 灯丝 增大 ＞
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、分子在不停地做无规则的运动；分子之间有引力；温度越高，分子运动越剧烈.
23、1.51×106J40W60.5Ω
