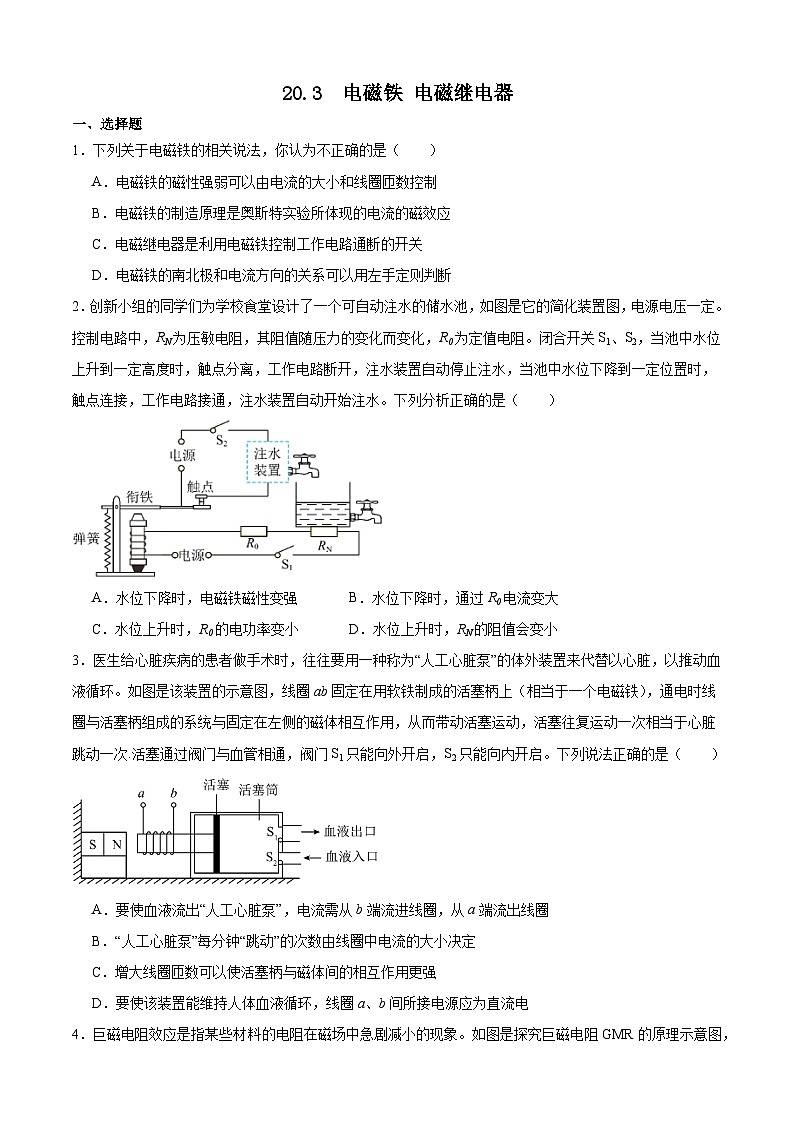

人教版九年级全册第二十章 电与磁第3节 电磁铁 电磁继电器同步测试题

这是一份人教版九年级全册第二十章 电与磁第3节 电磁铁 电磁继电器同步测试题，共7页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。

1．下列关于电磁铁的相关说法，你认为不正确的是（ ）
A．电磁铁的磁性强弱可以由电流的大小和线圈匝数控制
B．电磁铁的制造原理是奥斯特实验所体现的电流的磁效应
C．电磁继电器是利用电磁铁控制工作电路通断的开关
D．电磁铁的南北极和电流方向的关系可以用左手定则判断
2．创新小组的同学们为学校食堂设计了一个可自动注水的储水池，如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（ ）

A．水位下降时，电磁铁磁性变强B．水位下降时，通过R0电流变大
C．水位上升时，R0的电功率变小D．水位上升时，RN的阻值会变小
3．医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替以心脏，以推动血液循环。如图是该装置的示意图，线圈ab固定在用软铁制成的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动，活塞往复运动一次相当于心脏跳动一次.活塞通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。下列说法正确的是（ ）
A．要使血液流出“人工心脏泵”，电流需从b端流进线圈，从a端流出线圈
B．“人工心脏泵”每分钟“跳动”的次数由线圈中电流的大小决定
C．增大线圈匝数可以使活塞柄与磁体间的相互作用更强
D．要使该装置能维持人体血液循环，线圈a、b间所接电源应为直流电

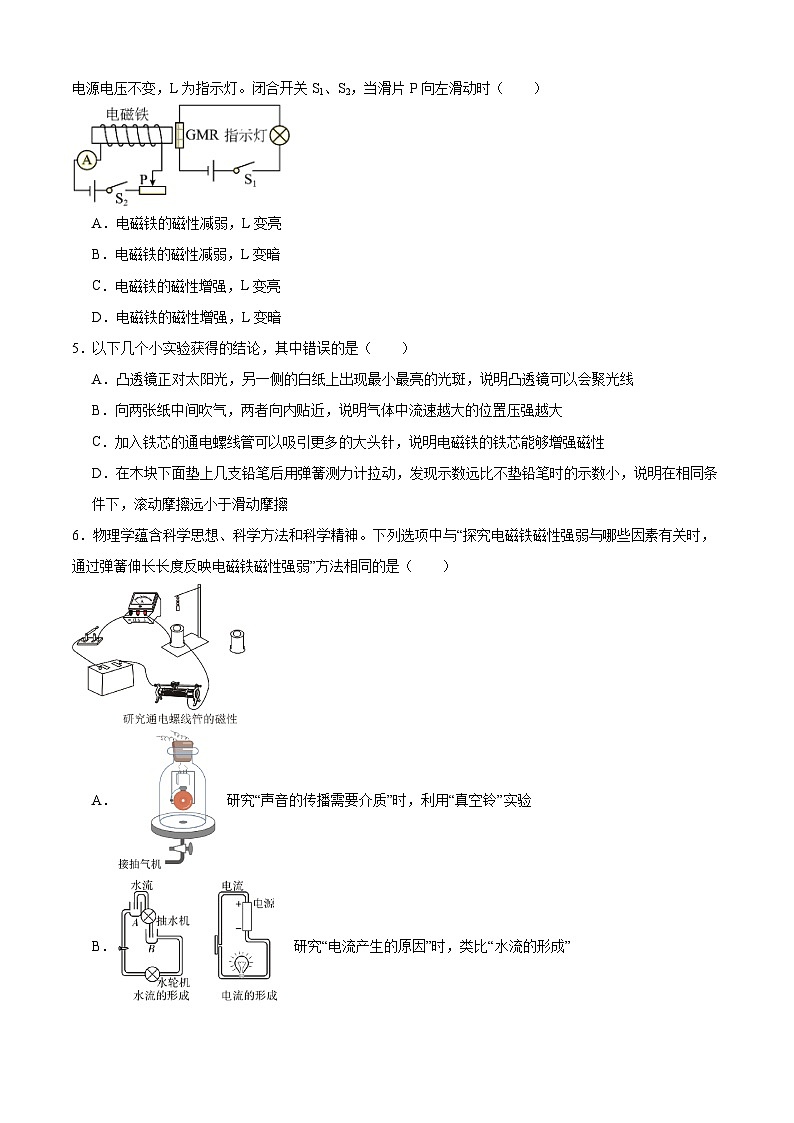

4．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象。如图是探究巨磁电阻GMR的原理示意图，电源电压不变，L为指示灯。闭合开关S1、S2，当滑片P向左滑动时（ ）

A．电磁铁的磁性减弱，L变亮
B．电磁铁的磁性减弱，L变暗
C．电磁铁的磁性增强，L变亮
D．电磁铁的磁性增强，L变暗
5．以下几个小实验获得的结论，其中错误的是（ ）
A．凸透镜正对太阳光，另一侧的白纸上出现最小最亮的光斑，说明凸透镜可以会聚光线
B．向两张纸中间吹气，两者向内贴近，说明气体中流速越大的位置压强越大
C．加入铁芯的通电螺线管可以吸引更多的大头针，说明电磁铁的铁芯能够增强磁性
D．在木块下面垫上几支铅笔后用弹簧测力计拉动，发现示数远比不垫铅笔时的示数小，说明在相同条件下，滚动摩擦远小于滑动摩擦
6．物理学蕴含科学思想、科学方法和科学精神。下列选项中与“探究电磁铁磁性强弱与哪些因素有关时，通过弹簧伸长长度反映电磁铁磁性强弱”方法相同的是（ ）
A． 研究“声音的传播需要介质”时，利用“真空铃”实验
B． 研究“电流产生的原因”时，类比“水流的形成”

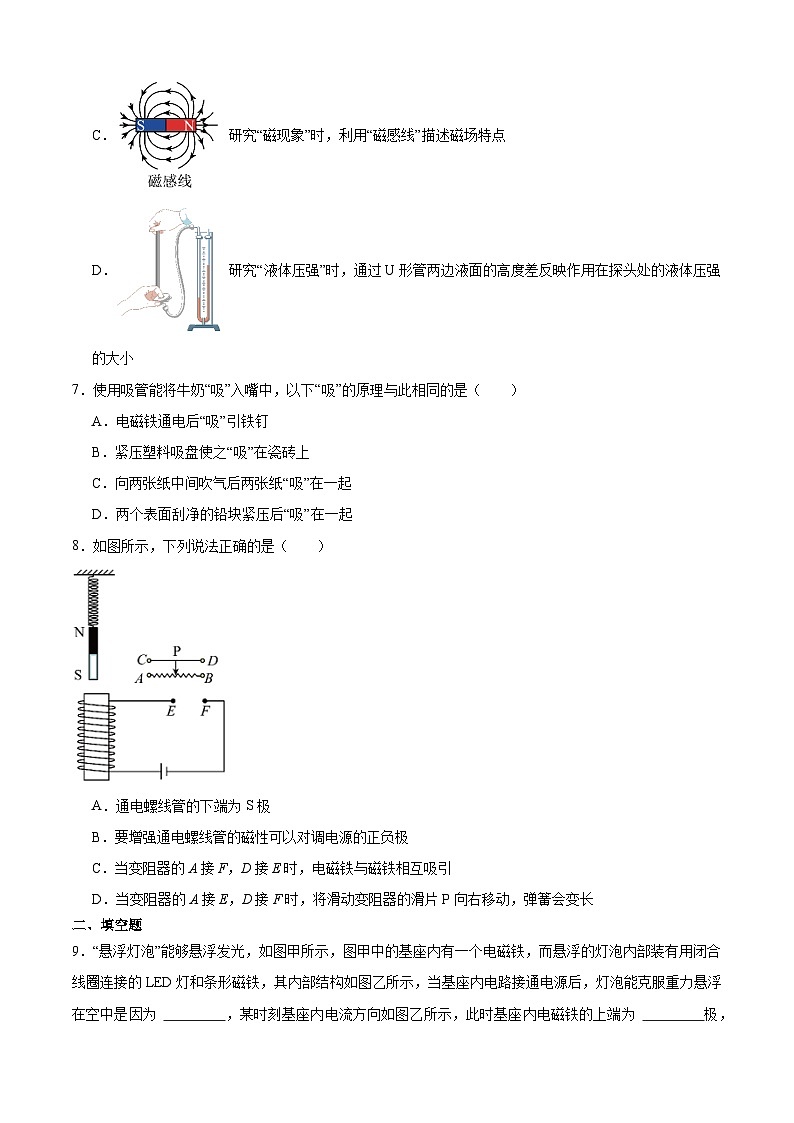

C． 研究“磁现象”时，利用“磁感线”描述磁场特点
D． 研究“液体压强”时，通过U形管两边液面的高度差反映作用在探头处的液体压强的大小
7．使用吸管能将牛奶“吸”入嘴中，以下“吸”的原理与此相同的是（ ）
A．电磁铁通电后“吸”引铁钉
B．紧压塑料吸盘使之“吸”在瓷砖上
C．向两张纸中间吹气后两张纸“吸”在一起
D．两个表面刮净的铅块紧压后“吸”在一起
8．如图所示，下列说法正确的是（ ）

A．通电螺线管的下端为S极
B．要增强通电螺线管的磁性可以对调电源的正负极
C．当变阻器的A接F，D接E时，电磁铁与磁铁相互吸引
D．当变阻器的A接E，D接F时，将滑动变阻器的滑片P向右移动，弹簧会变长
二、填空题
9．“悬浮灯泡”能够悬浮发光，如图甲所示，图甲中的基座内有一个电磁铁，而悬浮的灯泡内部装有用闭合线圈连接的LED灯和条形磁铁，其内部结构如图乙所示，当基座内电路接通电源后，灯泡能克服重力悬浮在空中是因为 ，某时刻基座内电流方向如图乙所示，此时基座内电磁铁的上端为 极，若要使灯泡悬浮的高度增加，应向 （选填“右”或“左”）调节滑动变阻器的滑片或 （选填“增加”或“减少”）电磁铁线圈的匝数。
10．酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应 （选填“大于”、“等于”或“小于”）密封罩的重力；若提不起，则应将滑动变阻器滑片向 （选填“左”或“右”）滑动。
11．棉纺厂梳棉车间为防静电需要有一定的湿度。如图衔铁所示是自动加湿装置的简化电路图。开关全闭合后，若车间湿度减小，湿敏电阻R的阻值减小，电路中的电流 （填“增大”或“减小”），电磁铁的磁性 （填“增强”或“减弱”），在衔铁的作用下，开启自动加湿模式。若图中a、b有一个是超声波加湿器，另一个是指示灯，则 是超声波加湿器。若加湿器上标有“220V 8800W”的字样，其内部电阻约为0.2Ω，平均每天正常工作时间5h。则加湿器每天消耗 kW⋅h的电能，其内部电阻的热功率为 W。
12．如图所示，A为螺线管，B为悬挂在弹簧测力计下的条形磁铁，当开关S由闭合改为断开时，电流表A的示数将 ，弹簧测力计的示数将 。（两空均选填“变大”、“不变”或“变小”）
13．如图所示的电路中，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，小磁针静止时，小磁针的S极水平指向 （选填“左”或“右”），当滑动变阻器的滑片P向右端移动时，电磁铁磁性 （选填“增强”或“减弱”）。

三、作图题
14．请将一个合适的电路元件（用符号表示）放在空格中，把电路连接完整，使得电磁铁磁性强弱可以改变，并在图中标出电磁铁通电后小磁针静止时的N极。

15．在a、b间接一电源，使得螺线管附近的小磁针发生偏转，静止时如图所示。请在括号内标出电源正极的位置，并在图中的一根磁感线上标出其方向。

16．如图，滑动变阻器用来控制螺线管的磁性强弱，要求向左移滑片磁性变强，请按上述要求将实物图连接好，并在图中虚线框内标出通电螺线管右端的磁极。

参考答案
1．D
2．D
3．C
4．C
5．B
6．D
7．B
8．D
9． 同名磁极相互排斥 S 左 增加
10． 大于 左
11． 增大 增强 b 44 320
12． 变小 变大
13． 右 增强
14．
15．
16．
