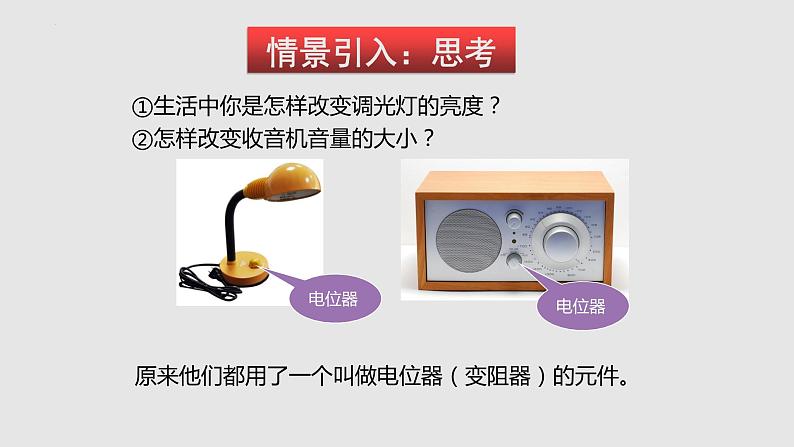

①生活中你是怎样改变调光灯的亮度？
②怎样改变收音机音量的大小？
原来他们都用了一个叫做电位器（变阻器）的元件。

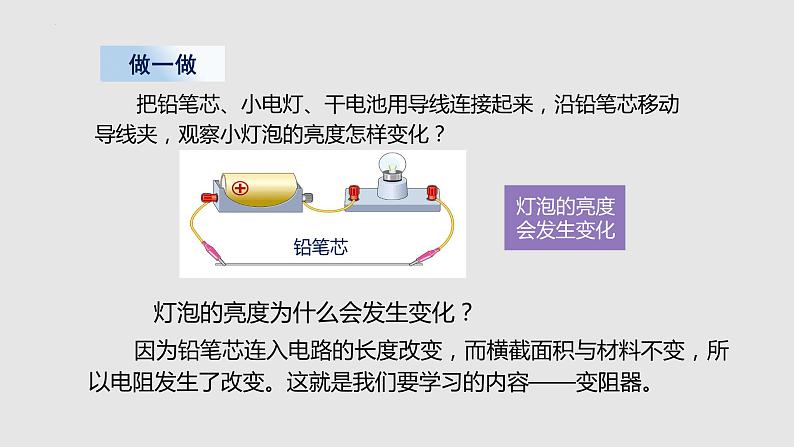

　　把铅笔芯、小电灯、干电池用导线连接起来，沿铅笔芯移动导线夹，观察小灯泡的亮度怎样变化？
因为铅笔芯连入电路的长度改变，而横截面积与材料不变，所以电阻发生了改变。这就是我们要学习的内容——变阻器。
灯泡的亮度为什么会发生变化？

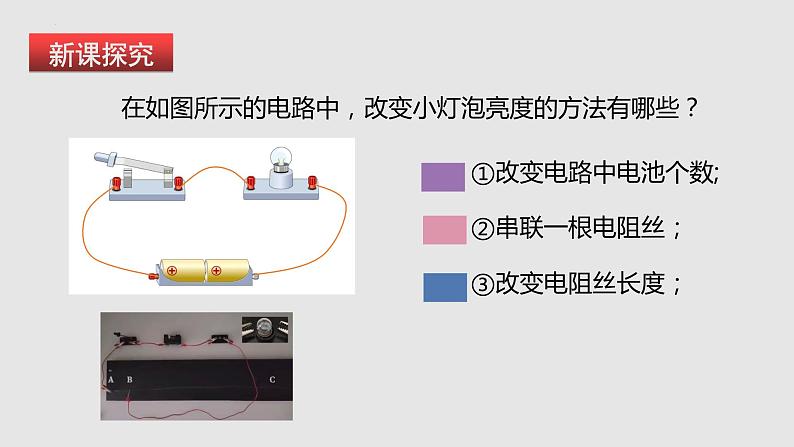

在如图所示的电路中，改变小灯泡亮度的方法有哪些？
①改变电路中电池个数;

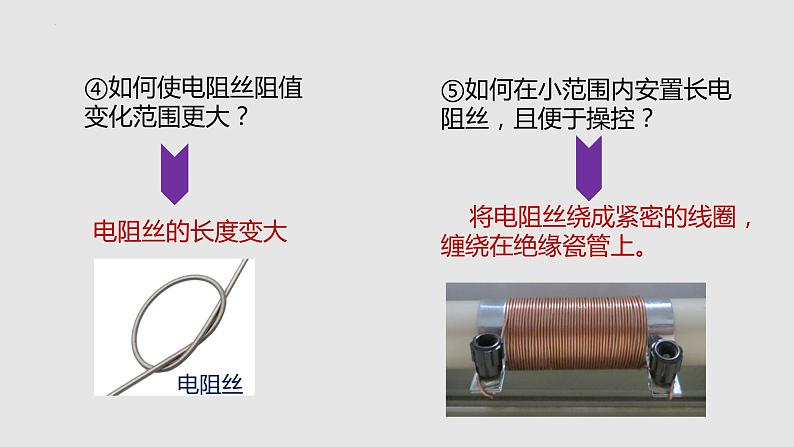

④如何使电阻丝阻值变化范围更大？
⑤如何在小范围内安置长电阻丝，且便于操控？
将电阻丝绕成紧密的线圈，缠绕在绝缘瓷管上。
电阻丝外面要有绝缘外皮

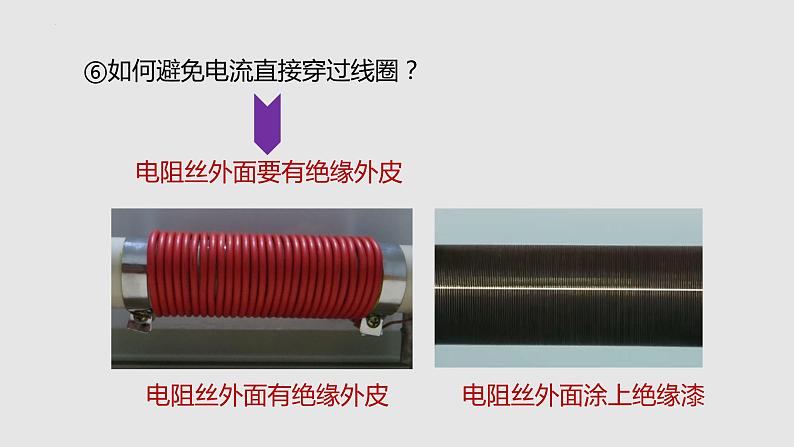

⑥如何避免电流直接穿过线圈？
电阻丝外面有绝缘外皮
电阻丝外面涂上绝缘漆

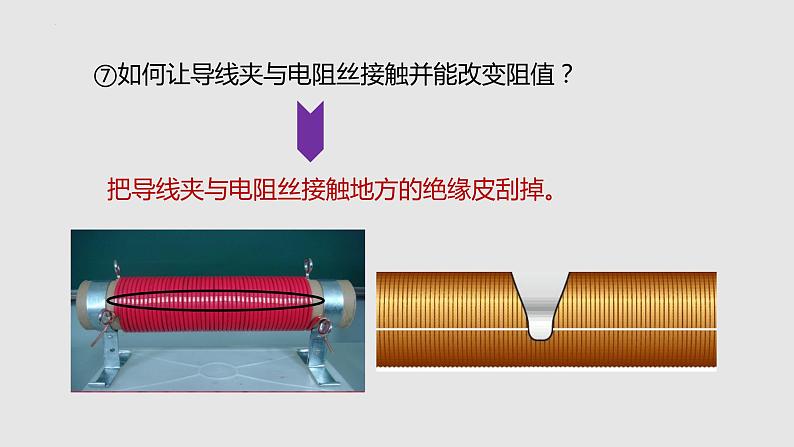

⑦如何让导线夹与电阻丝接触并能改变阻值？
把导线夹与电阻丝接触地方的绝缘皮刮掉。

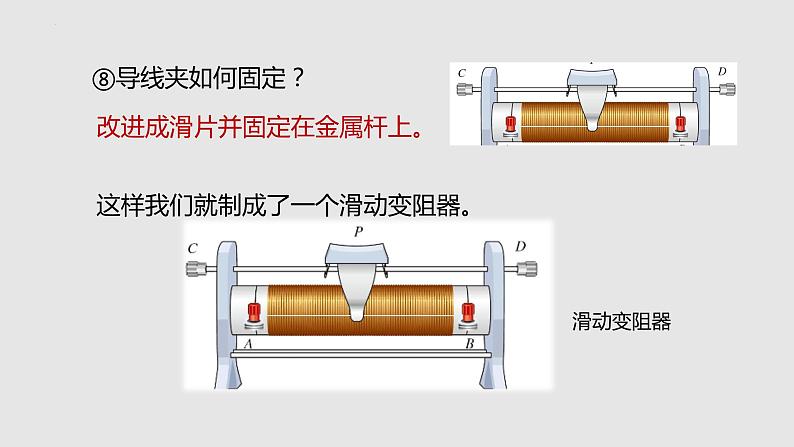

改进成滑片并固定在金属杆上。
这样我们就制成了一个滑动变阻器。
能改变接入电路中电阻大小的元件叫作变阻器。
改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。
3.练习使用滑动变阻器
（1）观察滑动变阻器的结构
（2）连接滑动变阻器应串联在电路中，接入两个接线柱，AB中一个，CD中一个，即要“一上一下”。
（3）实验：用滑动变阻器改变小灯泡的亮度
想一想：连通电路前应将滑片放到什么位置上？
1.使用A、Ｃ（一上一下）两个接线柱：
AP段电阻线接入电路，当滑片P远离A端滑动时，AP段电阻线变长，电阻变大，电流变小，灯变暗。
2.使用A、D（一上一下）两个接线柱：
3.使用B、C（一上一下）两个接线柱：
BP段电阻线接入电路，当滑片P向B端滑动时，BP段电阻线变短，电阻变小，电流变大，灯变亮。
4.使用B、D（一上一下）两个接线柱：
5.使用C、D（上边两个）接线柱：
滑动变阻器的电阻线没有接入电路，所以起不到改变电阻，从而改变电流的作用。是一种错误用法。
6.使用A、B（下边两个）接线柱：
相当于接入电路中一个定值电阻,同样起不到改变电阻，从而改变电流的作用。
　　 应该选用两个接线柱：在电阻线上的接线柱A、B中选一个，金属棒上的接线柱C、D中选一个，即“一上一下”。
滑动变阻器的正确接法小结
变阻器的最大阻值是50Ω，允许通过的最大电流是1.5A。(否则会烧坏变阻器)
4.铭牌上标有什么？其含义是什么？ “50Ω 1.5A”是什么意思？
5.滑动变阻器使用注意事项
1、在闭合开关之前，应将滑片置于阻值最大端（目的是保护电路）。 2、不能超过允许通过的最大电流（否则烧坏滑动变阻器）
视频演示-滑动变阻器的使用
要点归纳：(1)滑动变阻器必须满足“一上一下”的接法。(2)一般情况下，变阻器应串联在电路中。(3)电路中开关闭合前，滑动变阻器应接入最大阻值，即离下接线柱最远端。(4)滑动变阻器的铭牌上标有最大电阻和允许通过的最大电流。滑动变阻器使用时，电路中的电流不能超过其允许通过的最大电流。
③闭合电键前应将滑片放到什么位置上？ 位于阻值最大位置（右端），可以使电路中的电流最小，起到保护电路元件的作用。
②小灯泡与变阻器串联， 电流表串联在电路中。
实验1：用滑动变阻器改变小灯泡的电流
④不能超过允许通过的最大电流（否则烧坏滑动变阻器）。
三、实验探究滑动变阻器的作用
要使小灯泡由暗变亮，变阻器的滑片应该向哪个方向移动？
要使小灯泡由暗变亮，变阻器的滑片应该向左移动。
①照图连接电路，其中R是定值电阻，R'是滑动变阻器。
实验2：用滑动变阻器控制电阻两端的电压
②闭合开关S，调节滑动变阻器的滑片，使定值电阻两端的电压成倍数地变化，如2伏、4伏、6伏等。
③换用不同的定值电阻，使电阻成倍数的变化，如5欧、10欧、15欧等。闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
电阻箱是一种可以调节电阻大小、并且能够显示电阻阻值的变阻器。
常见的四旋盘电阻箱：(1)常见的四旋盘电阻箱是一种能够表示出电阻值的变阻器。(2)使用方法：使用时把两个接线柱接入电路，调节四个旋盘就能得到0～9 999 Ω之间的任一整数值。(3)读数：四个旋盘对应的数值与对应的倍数相乘，然后相加就是电阻箱接入电路的阻值。(4)电路符号： 。(5)使用：使用时注意不能超过允许通过的最大电流值。
如图所示的是插入式电阻箱的结构原理图，其接入电路中的电阻为______Ω，最大电阻为________Ω。
【解析】图中，b、d两个铜柱下的电阻丝被短路，a、c两个铜柱下的电阻丝连入电路中，阻值为12 Ω＋30 Ω＝42 Ω。当所有的铜柱均拔出时，电阻箱连入电路的阻值最大，为12 Ω＋20 Ω＋30 Ω＋50 Ω＝112 Ω。
相同点：都能改变连入电路的电阻值；不同点：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能准确读出连入电路的电阻值；电阻箱能准确读出接入电路的阻值，但不能连续改变阻值。
电阻箱与滑动变阻器的异同点：
变阻器的作用主要是通过调节其电阻值，改变电路中的电流. 滑动变阻器一般只在实验室中应用. 有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。
电位器的接线方法和变阻原理。
解:在这个装置中，电流表示数增大，表示油箱中的油量越多。理由：因为油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，滑动变阻器连入电路中的电阻变大，电路中的电流变小，即油量越少，电流表示数越小，反之电流表示数越大，则表示油箱中的油量越多。
一只铅笔芯电阻大约10~15Ω之间，把一支铅笔刨去一半，取出铅笔芯。做成如图所示的铅笔芯变阻器。用自制的铅笔芯变阻器改变电路中的电流。比一比谁做的方便实用又可靠美观？
改变连入电路中电阻线的长度，可以改变接入电路中的电阻，从而可以改变电路中的电流。
当铅笔芯连入电路的长度变短时，灯泡变亮。
当铅笔芯连入电路的长度变长时，灯泡变暗。
1、如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮。导致铅笔芯接入电路的电阻变小的主要因素是（ ）A.材料 B.长度C.温度 D.横截面面积
2、小宇在实验室用图所示的电路做电学实验，请你帮助他完成以下的判断：(1)当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L亮度将________(填“变暗”、“不变”或“变亮”)．(2)当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向______(填“A”或“B”)端移动．
3、如图所示,向右移动滑片时,电阻的变化效果相同的是(　　) A.甲和乙 B.甲和丙 C.甲和丁 D.乙和丁
4、如图甲、乙、丙分别表示三个滑动变阻器使用时的连接方法，当滑片P都向右移动时，滑动变阻器电阻值改变的情况分别是甲_______，乙_______，丙______。( 均选填“变大”“变小”或“不变")
5、如图所示的电路中，a是　 表，b是　 　表，开关闭合前，滑动变阻器滑片应放在　 端（选填“A”“B”），闭合开关，向左移动滑片，此时接入电路的电阻变　 灯泡变　 　。
6、图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a，b，c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）A．电位器与灯泡并联B．若只将a、b接入电路，顺时针转动旋钮时灯泡亮度不变C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
工作原理：改变连接在电路中的电阻线长度
连接方式：“一上一下”串联在电路中
作用：改变电路中电阻、电流、电压、保护电路
可调温度的电热毯，电饭锅等
