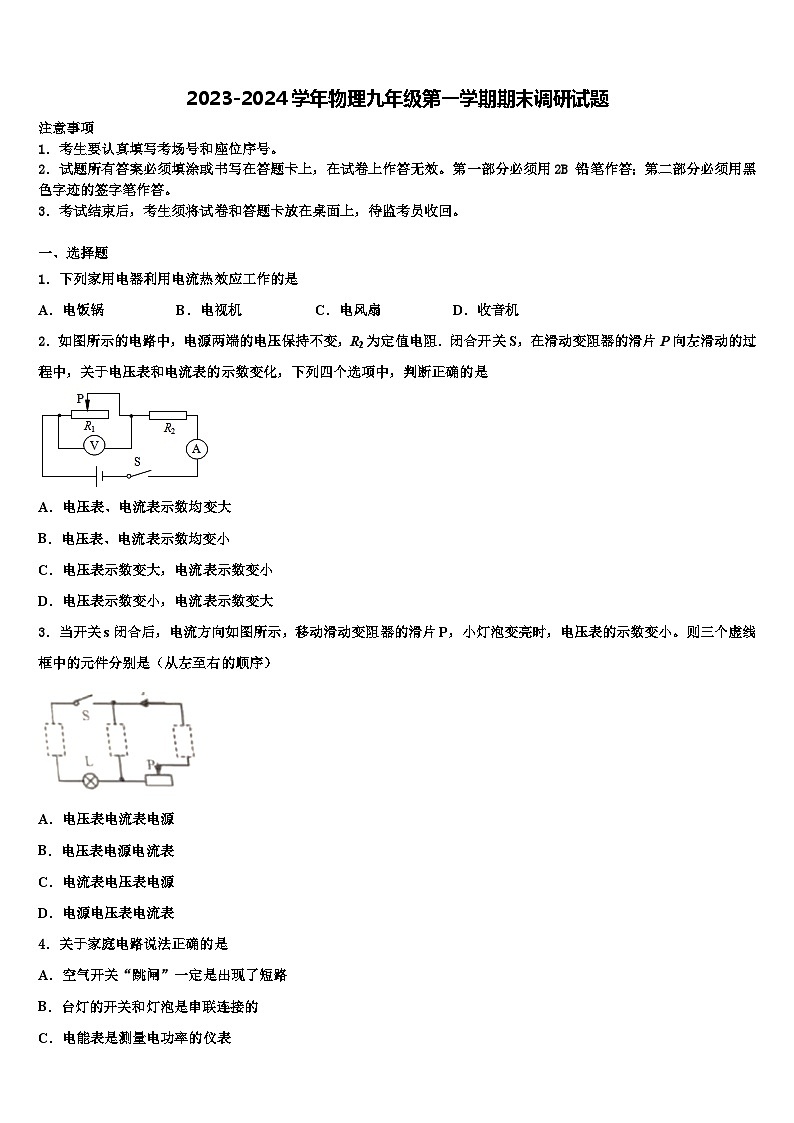

2023-2024学年物理九年级第一学期期末调研试题

这是一份2023-2024学年物理九年级第一学期期末调研试题，共14页。试卷主要包含了考生要认真填写考场号和座位序号，关于家庭电路说法正确的是，下列材料中，属于导体的是，下列家庭用电的做法正确的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题
1．下列家用电器利用电流热效应工作的是
A．电饭锅B．电视机C．电风扇D．收音机
2．如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是
A．电压表、电流表示数均变大
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
3．当开关s闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡变亮时，电压表的示数变小。则三个虚线框中的元件分别是（从左至右的顺序）
A．电压表电流表电源
B．电压表电源电流表
C．电流表电压表电源
D．电源电压表电流表
4．关于家庭电路说法正确的是
A．空气开关“跳闸”一定是出现了短路
B．台灯的开关和灯泡是串联连接的
C．电能表是测量电功率的仪表
D．同时工作的用电器越多，总电阻越大

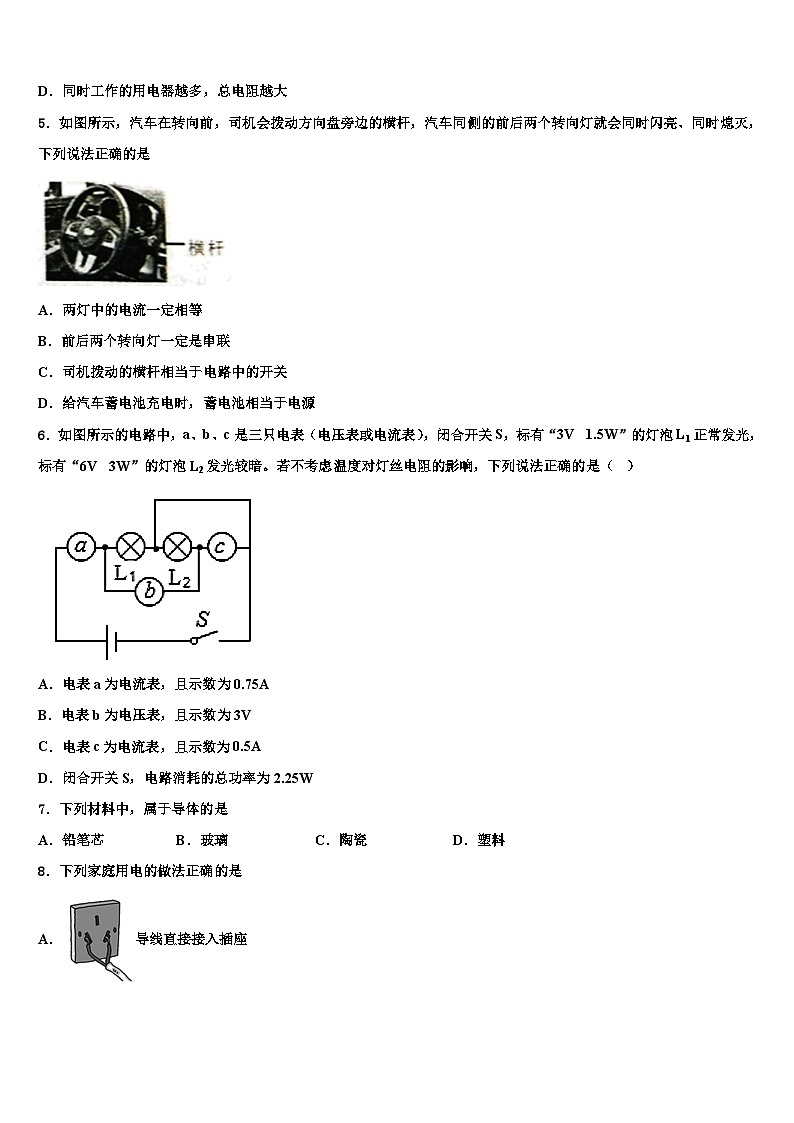

5．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，下列说法正确的是
A．两灯中的电流一定相等
B．前后两个转向灯一定是串联
C．司机拨动的横杆相当于电路中的开关
D．给汽车蓄电池充电时，蓄电池相当于电源
6．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电表a为电流表，且示数为0.75A
B．电表b为电压表，且示数为3V
C．电表c为电流表，且示数为0.5A
D．闭合开关S，电路消耗的总功率为2.25W
7．下列材料中，属于导体的是
A．铅笔芯B．玻璃C．陶瓷D．塑料

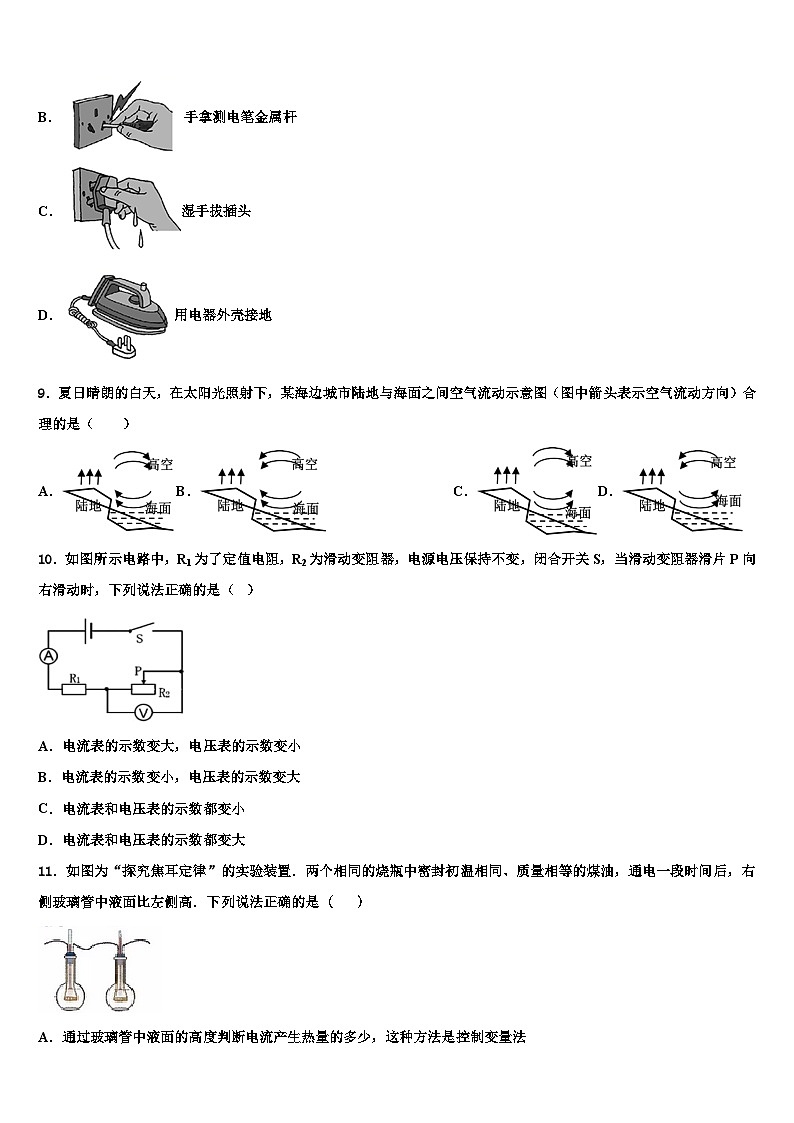

8．下列家庭用电的做法正确的是
A．导线直接接入插座
B．手拿测电笔金属杆
C．湿手拔插头
D．用电器外壳接地
9．夏日晴朗的白天，在太阳光照射下，某海边城市陆地与海面之间空气流动示意图（图中箭头表示空气流动方向）合理的是（ ）
A．B．C．D．
10．如图所示电路中，R1为了定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动时，下列说法正确的是（ ）
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
11．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（ ）
A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B．右侧电阻丝的阻值比左侧小
C．通过右侧电阻丝的电流比左侧小
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
12．在日常家庭用电中如果使用不当会给人们带来危害。下列做法中可能给人们带来危害的是
A．更换灯泡或维修电路时要先断开电源B．三孔插座接地线要保证良好接地
C．使用测电笔时，手接触笔尾金属体D．用电器电线绝缘皮破损了仍在使用
二、填空题
13．如图甲所示，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后观察小磁针的指向，轻敲纸板，会看到铁屑有规律地排列起来
（1）通电螺线管外部的磁场与_____磁体的磁场相似。左图中，利用_____（选填“铁屑”或“小磁针”）可以形象地显示磁场的分析情况。
（2）请在右图中标出通电螺线管的N、S极。（__________）
14．如图，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填”a和b”，“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的_____来改变电阻的．关于电位器上电阻丝的材料应该选用_____（选填“铜丝”或“镍铬合金丝”）
15．可燃冰是一种固态晶体，在常温常压下会迅速升华为气态。若某次开采出来的可燃冰热值为1.008×1010J/m3，0.01m3的这种可燃冰完全燃烧后会放出____J的热量，这些热量全部被水吸收后，可以将_____kg的水从20℃加热到100℃。可燃冰燃烧时，将___能转化为__能。
16．丝绸与玻璃棒相摩擦后，玻璃棒带_____（选填“正”或“负”）电，是因为玻璃棒在摩擦过程中_____（选填“得到”或“失去”）电子，将丝绸靠近带负电的轻质小球时会相互_____（选填“排斥”或“吸引”）。
三、实验题
17．（8分）如图是小兰探究“电流与电压、电阻关系”时所连电路，其中有一根导线连错了，改正后探究“电流与电阻的关系”时，用到如下器材：电源电压6V，电流表、电压表各一只，定值电阻5Ω、10Ω、15Ω、20Ω、30Ω各一个，滑动变阻器标有“20Ω 1A”字样，开关一只。实验数据如下表：
(1)请你在图中错误导线中打上“×”，再画线改到正确的位置上；
（________）
(2)根据表中数据可知电阻R两端电压U=______V；测量了5Ω的定值电阻两端的电压和电流后，换上10Ω的定值电阻，闭合开关，此时应将滑片P向______（选填“左”或“右”）移动；
(3)细心的小明仔细分析数据，他发现有一组数据是不可能做出来的。请你说出小明说的是哪组数据，他判断的依据是什么？_____
18．（8分）某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新电池，使用的小灯泡额定电压为2.5伏。
(1)电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，流表指针有明显的偏转，他们分析电路故障原因可能是______；
A．小灯泡断路 B．小灯泡短路 C．滑动变阻器断路故障
(2)排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为______V；
(3)在(2)的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向______（选填“A”或“B”）端移动；
(4)他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是______W；
(5)一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他不可以完成的探究实验是______。
A．利用欧姆定律测电阻
B．探究电流与电压的关系
C．探究电流产生的热量与电阻的关系
19．（8分）如图所示，小李用装有少量的煤油和酒精的两盏灯，分别给两杯相同的水加热。待煤油和酒精燃尽时，根据水温的变化比较两种燃料的热值大小。请根据小李的方案回答下列问题：
(1)实验前装入灯中的煤油和酒精的_____________必须相同；
(2)在燃料燃尽前，如果两个烧杯中的水均已沸腾，则该实验_________(选填“能”或“不能”)达到小李的目的；
(3)燃料燃尽后，甲温度计的示数比乙温度计的示数高，由此判断_______(选填“煤油”或“酒精”)的热值大；
(4)该实验也可以粗略测出燃料的热值，与标准的热值相比，该实验测得的热值__________(选填“偏大”或“偏小”),其主要原因是：_____。
四、作图题
20．（8分）卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．画出符合设计要求的电路图．
（______）
21．（8分）如图所示电路中，甲、乙是两只电表，闭合开关后，两灯均能发光，请在圆圈内填入电流表或电压表的符号．
（_______）
五、计算题
22．（10分）如图所示，电源电压为16V，且保持不变，已知滑动变阻器R3的最大阻值为20Ω，定值电阻R2=15Ω，电流表的量程为0.6A。
(1)S、S1闭合，S2断开，将滑动变阻器的滑片P移到a端时，读出电压表的示数为8V，求电流表示数和电阻R1的阻值；
(2)S、S2闭合，S1断开，移动滑动变阻器滑片P，此时读出电压表的示数为6V，求此时R3的阻值。
23．（12分）如图的电路中，电源电压恒定，灯泡L标有“3V 1.5W”。开关S1闭合，S2断开，灯泡L正常发光，开关S1、S2均闭合时，电流表的示数为1.5A，求：
（1）灯泡L正常发光时的电流；
（2）电阻R的阻值；
（3）开关S1、S2均闭合时电路的总功率。
参考答案
一、选择题
1、A
【详解】电视机主要是把电能转化为声能和光能，电风扇主要是把电能转化为机械能，收音机主要是把电能转化为声能，只有电饭锅是把电能转化为内能，是利用电流的热效应。
故选A。
2、D
【详解】由电路图可知，R1与R2串联，电压表测滑动变阻器R1两端的电压，电流表测电路中的电流．
在滑动变阻器的滑片P向左滑动的过程中，R1接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大，故BC错误；
电流变大，R2的阻值不变，所以由U=IR可知，R2两端的电压变大；
因串联电路中总电压等于各分电压之和，所以，R1两端的电压变小，即电压表的示数变小；
故A错误、D正确．
故选D．
【点睛】
重点是欧姆定律和串联电路特征的应用，注意要能熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．
3、D
【详解】滑动变阻器能改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；灯泡变亮时，说明通过灯泡的电流变大，由U=IR可知灯泡两端电压变大，题中要求电压表示数变小，说明电压表和滑动变阻器并联；所以，电源在最左端的虚线框内，且下端为正极，这样可以满足如图所示的电流方向；电压表和滑动变阻器并联，则电压表填在中间的虚线框内；电流表和灯泡串联，应填在最右端的虚线框内。故选D。
4、B
【解析】A、空气开关都会发生跳闸现象，也有可能是用电器的总功率过大，故A错误；
B、开关应与被控制的台灯串联，故B正确；
C、电能表是测量电路中消耗电能的仪表，故C错误；
D、家庭电路中用电器之间是并联的，由并联电路的电阻特点可知，同时工作的用电器越多，总电阻越小，故D错误。
故选：B。
5、C
【详解】AB．由经验可知，汽车同侧的前后两个转向灯如果有一只出现故障，另一只不影响工作，因此它们一定是并联的，在该并联电路中，只有两灯泡的规格相同时，电流才可能相等，故AB错误；
C．司机拨动的横杆控制了电路的通断，因此它相当于电路中的开关，故C正确；
D．给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器，故D错误。
6、D
【详解】由于L1正常发光，则通过L1的电流为
若L2正常发光，流过L2的电流为
由于L2发光较暗，则可知实际电流低于0.5A，因此流过两灯泡电流大小不同，两灯不为串联，为并联，则可知电表a、b为电流表，c为电压表，则由并联电压规律可知电源电压及L2两端电压为3V，电压表c示数为3V，灯泡L2的电阻为
则通过L2的实际电流为
则b电流表测L2电流为0.25A，a电流表测干路电流示数为
电路总功率为
P总=UIa=3V×0.75A=2.25W
故选D。
7、A
【解析】铅笔芯容易导电属于导体，玻璃、陶瓷、塑料不容易导电属于绝缘体。
故选：A。
8、D
【详解】A.导线直接接入插座,导线裸露在外面，容易触电，故A错误；
B. 使用测电笔时，手不能接触金属杆，但要接触笔尾金属体，故B错误；
C.生活用水是导体湿手拔插头，容易引发触电，故C错误；
D. 有金属外壳的用电器应使用三孔插座，这样可防止因电器漏电而触电，故D正确．
9、A
【详解】夏日晴朗的白天，在太阳光照射下，海水比热容较大，吸收热量后，温度上升得慢，温度较低，陆地温度较高，热空气上升，风从海面吹向陆地，使空气循环流动，故选A。
10、B
【详解】A. 当滑动变阻器滑片P向右滑动时，滑动变阻器的电阻增大。又R1和R2串联所以电路中的总电阻增大。因此电流表的示数变小，又电压表测量R2的电压根据串联电路的分压原理，得到电压表的示数变大。故A项正确；
B. 由A选项的分析得到B选项两表的示数变化正确，故B项正确；
C. 由A选项的分析得到C选项两表的示数变化不正确，故C项错误；
D. 由A选项的分析得到D选项两表的示数变化不正确，故D项错误；
11、D
【解析】分析：电流产生的热量跟电流大小、电阻大小、通电时间有关．
（1）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，体现的是转换思想；
（2）根据焦耳定律判定电阻产生热量的多少，从而判定出U形管中液面的高度差的变化关系；
（3）探究电流产生热量跟电流关系时，控制电阻和通电时间不变；
（4）探究电流产生的热量跟电流大小和电阻大小关系时，要控制电流、通电时间不变．
解答：A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法；故A不正确；
BCD、由图可以看出，两个电阻丝是串联在一起的，所以电流是相等的，故C错误，右侧玻璃管中液面比左侧高，说明右侧产生的热量较多，根据焦耳定律可知，在电流强度和通电时间相同时，电阻越大，导体产生的热量越多．所以右侧电阻丝的阻值比左侧大，故B错误；该装置是用于探究电流通过导体产生的热量多少与电阻大小的关系的，故D正确．
故选D
【点睛】此题考查了电流产生热量的决定因素，实验过程中渗透了转换法和控制变量法的应用，有一定的综合性．重点是焦耳定律的应用．
12、D
【详解】A．更换灯泡或维修电路时要先断开电源，以免发生触电，故A不符合题意；
B．三孔插座接地线是为了消除用电器外壳漏电带来的危害，则一定要保证良好接地，故B不符合题意；
C．使用测电笔时，手应该接触笔尾金属体，与大地形成闭合回路，使测电笔能够正常工作，故C不符合题意；
D．用电器电线绝缘皮破损了，有漏电的危险，不能继续使用，会给人带来危害，故D符合题意。
二、填空题
13、条形 铁屑
【详解】(1)[1][2]通电螺线管外部的磁场与条形磁体的磁场相似,左图中，利用铁屑可以形象地显示磁场的分析情况。
(2)[3]根据电路中的电流，利用右手螺旋定则可以判断右端为N极，如图所示：
14、b和c 长度 镍铬合金丝
【详解】顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路．
在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝制作的话，起不到明显改变电阻的目的．
15、 1.008×108 300 化学 内
【解析】解：（1）由Q=qV可得，0.01m3的可燃冰完全燃烧放出的热量
（2）由可得，这些热量全部被水吸收后，水从20℃加热到100℃，水的质量为
（3）可燃冰燃烧时，将化学能转化为内能。
点睛：计算燃料燃烧放出热量时，如果热值的单位是J/kg，则Q=qm；如果热值的单位是J/m3，则Q=qV。
16、正 失去 排斥
【详解】[1][2]丝绸与玻璃棒相摩擦时，玻璃棒失去电子带正电，丝绸得到电子带负电；
[3]将带负电的丝绸靠近带负电的轻质小球时会因同种电荷相互排斥。
三、实验题
17、 3 左 “30Ω 0.1A”；电路的最小电流为0.12A
【详解】(1)[1]原图中，电流表与定值电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，答案如下图所示：
。
(2)[2]根据表中数据，由欧姆定律可知电阻R两端电压
根据串联分压原理可知，将定值电阻R由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左移动。
(3)[3]滑动变阻器标有“20Ω 1A”字样，可知变阻器的最大电阻为20Ω，当定值电阻为30Ω时，变阻器的最大电阻连入电路时，由欧姆定律，电路的最小电流为
故“30Ω 0.1A”是不可能做出来的。
18、B 2.4V B端 0.5W C
【详解】(1)[1]由于故障的现象是小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，故电路中有电流，从而说明是小灯泡发生了短路，电压表间的电阻为0，故其两端电压为0，故AC不符合题意，B符合题意。
故选B。
(2)[2]因为小灯泡额定电压为2.5伏，所以选择的电压表量程为0~3V，通过读图乙中的数据可知，电压表的示数为2.4V，这个电压就是小灯泡的两端电压。
(3)[3]由于2.4V小于额定电压2.5V，故应该使它的两端电压增大，变阻器是的电压减小，故变阻器的电阻减小，滑片向B端移动。
(4)[4]通过图丙可知，当灯泡两端电压为额定电压2.5V时，额定电流为0.2A，故灯泡的额定电功率为
P=UI=2.5V×0.2A=0.5W
(5)[5]A．将图甲中的小灯泡更换成定值电阻，可以利用电压表和电流表的示数比值，测定定值电阻的阻值，故A不符合题意；
B．可以通过滑动变阻器改变电阻两端的电压，探究电路中的电流与电阻两端电压的关系，故B不符合题意；
C．电路中电阻不变，故不能探究热量与电阻的关系，故C符合题意。
故选C。
19、质量 不能 煤油 偏小 有很多热量耗散到了空气中
【详解】(1)[1]本实验采用控制变量法，除了燃料种类不同其他的要相同，所以实验前装入灯中的煤油和酒精的质量必须相同；
(2)[2]在燃料燃尽前，如果两个烧杯中的水均已沸腾，由于水沸腾后温度保持不变，所以该实验无法比较甲、乙两烧杯中的水，谁吸收的热量比较多，因此该实验不能达到小李的目的；
(3)[3]燃料燃尽后，甲温度计的示数比乙温度计的示数高，说明甲烧杯的水吸收的热量比较多，所以由此判断煤油的热值大；
(4)[4][5]因为燃料放出的热量没有被水全部吸收，所以该实验测得的热值偏小，其主要原因是：有很多热量耗散到了空气中。
四、作图题
20、
【解析】由于要求照明灯和换气扇，有时需要独立工作，有时需要同时工作，所以，电灯与风扇应该并联，且各自有一个开关控制，而干路上没有开关，电路如下图：
21、
【分析】电流表与被测用电器串联，电压表与被测用电器并联．
【详解】根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知，乙与L2串联，故乙为电流表，甲与L2并联，故甲为电压表；如下图所示：
五、计算题
22、 (1)0.4A，20Ω；(2)9Ω
【详解】(1) S、S1闭合，S2断开，将滑动变阻器的滑片P移到a端时，R3=20Ω，R1与R3串联，电流表的示数
R1两端的电压
R1的阻值
(2) S、S2闭合，S1断开，滑动变阻器与R2串联，R2两端得电压
通过R2与R3串的电流
滑动变阻器接入电路中的阻值为
23、见解析所示
【解析】（1）灯泡L标有“3V 1.5W”。开关S1闭合，S2断开，电路中只有等L,灯泡L正常发光，说明电源电压是3V, 灯泡L正常发光时的电流IL===0.5A（2）开关都闭合时，R和灯泡串联，则通过电阻R的电流I2=I-I1=1.5A-0.5A=1A,
R=， （3）P=UI=3V×1.5A=4.5W
点睛：开关S1闭合，S2断开，电路中只有等L，根据电路的连接情况可知,电源电压是3V, 又因为灯泡L正常发光，灯泡L标有“3V 1.5W”。根据公式IL=求出灯泡L正常发光时的电流（2）开关都闭合时，R和灯泡并联，根据并联电路的电流特点可以求出则通过电阻R的电流，然后根据欧姆定律求出电阻；（3）开关S1、S2均闭合时，利用P=UI就能求出电路的总功率。
电阻R/Ω
5
10
15
20
30
电流I/A
0.6
0.3
0.2
0.15
0.1
