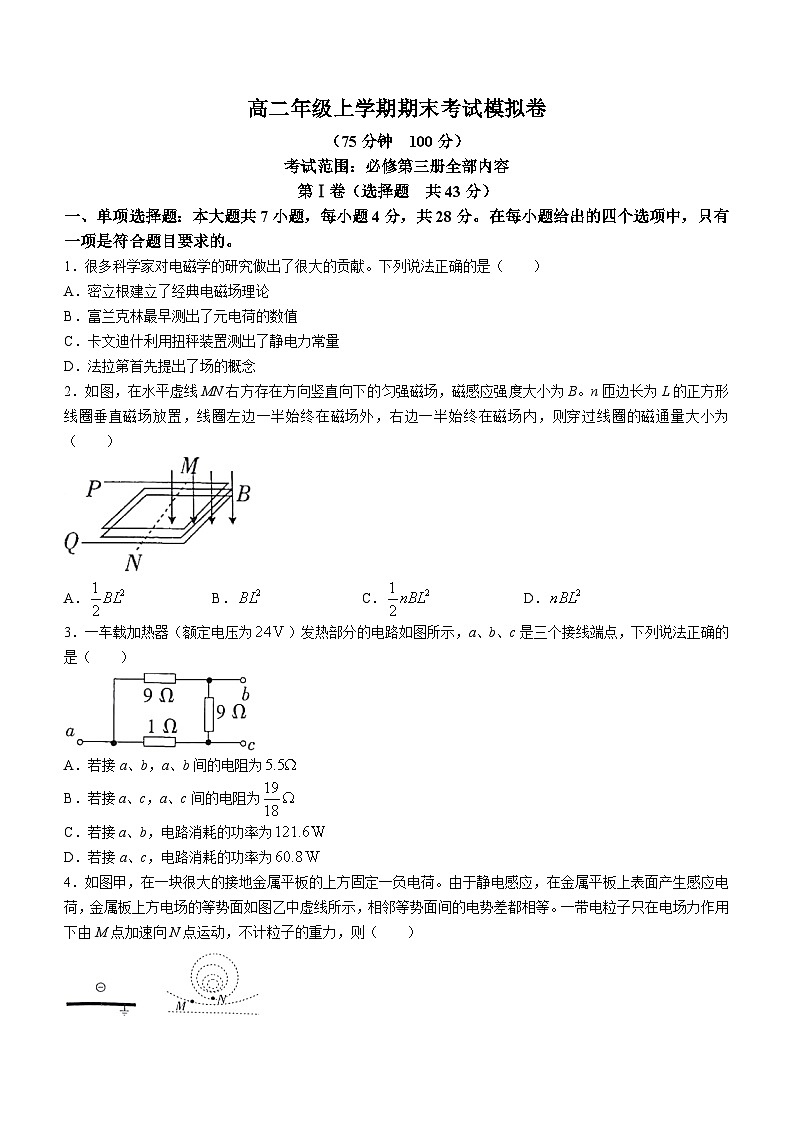

甘肃省白银市靖远县第四中学2023-2024学年高二上学期1月期末考试模拟物理试题

这是一份甘肃省白银市靖远县第四中学2023-2024学年高二上学期1月期末考试模拟物理试题，共9页。试卷主要包含了单项选择题，多项选择题，实验探究题，计算题等内容，欢迎下载使用。
考试范围：必修第三册全部内容
第Ⅰ卷（选择题 共43分）
一、单项选择题：本大题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．很多科学家对电磁学的研究做出了很大的贡献。下列说法正确的是（ ）
A．密立根建立了经典电磁场理论
B．富兰克林最早测出了元电荷的数值
C．卡文迪什利用扭秤装置测出了静电力常量
D．法拉第首先提出了场的概念
2．如图，在水平虚线MN右方存在方向竖直向下的匀强磁场，磁感应强度大小为B。n匝边长为L的正方形线圈垂直磁场放置，线圈左边一半始终在磁场外，右边一半始终在磁场内，则穿过线圈的磁通量大小为（ ）
A． B． C． D．
3．一车载加热器（额定电压为）发热部分的电路如图所示，a、b、c是三个接线端点，下列说法正确的是（ ）
A．若接a、b，a、b间的电阻为
B．若接a、c，a、c间的电阻为
C．若接a、b，电路消耗的功率为
D．若接a、c，电路消耗的功率为
4．如图甲，在一块很大的接地金属平板的上方固定一负电荷。由于静电感应，在金属平板上表面产生感应电荷，金属板上方电场的等势面如图乙中虚线所示，相邻等势面间的电势差都相等。一带电粒子只在电场力作用下由M点加速向N点运动，不计粒子的重力，则（ ）

甲 乙
A．M点的电势比N点的电势低 B．M点的电场强度比N点的电场强度小
C．粒子在M点的加速度比在N点的大 D．粒子在M点的电势能比在N点的小
5．如图所示，电源电动势和内阻未知，电压表 eq \\ac(○,V)为理想电表，R为电阻箱。闭合开关S，当电阻箱的阻值时，电压表示数；当电阻箱的阻值时，电压表示数，则（ ）
A．电源的电动势为 B．电源的内阻为
C．电源的最大输出功率为 D．电源内阻最大消耗功率为
6．一平行板电容器两极板之间充满云母介质，两极板分别接在恒压直流电源两端。若将云母介质移出，则电路稳定后（ ）
A．极板间的电场强度不变 B．极板上的电荷量不变
C．电容器的电压增大 D．电容器的电容增大
7．如图所示，电源E的电动势、内阻恒定，为滑动变阻器，、为定值电阻， eq \\ac(○,A)、 eq \\ac(○,V)为理想电表。若滑动变阻器的最大阻值小于定值电阻的阻值，则在滑片P由a滑至b的过程中（ ）
A．电流表 eq \\ac(○,A)的示数先减小再增大 B．电压表 eq \\ac(○,V)的示数逐渐增大
C．电源的总功率先减小再增大 D．电源的效率逐渐降低
二、多项选择题：本题共3小题，每小题5分，共15分。每小题有多个选项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。
8．如图所示，电流表 eq \\ac(○,A)的量程为、内阻为，定值电阻的阻值为，电阻箱的最大阻值为。现利用以上器材，将 eq \\ac(○,A)改装成量程为的电流表和量程为的电压表。则（ ）
A．单刀双掷开关K掷于1时， eq \\ac(○,A)可改装成量程为的电流表，此时
B．单刀双掷开关K掷于1时， eq \\ac(○,A)可改装成量程为的电压表，此时
C．单刀双掷开关K掷于2时， eq \\ac(○,A)可改装成量程为的电流表，此时
D．单刀双掷开关K掷于2时， eq \\ac(○,A)可改装成量程为的电压表，此时
9．如图所示，气核、氘核、氚核三种粒子从同一位置先后以相同的动能沿虚线进入竖直向下的匀强电场，发生偏转，最后打在屏屏上。整个装置处于真空中，不计粒子重力及其相互作用，则（ ）
A．三种粒子打在屏上的同一位置 B．三种粒子运动到屏上所用时间相同
C．三种粒子打在屏上的速度相同 D．三种粒子打在屏上的动能相同
10．电阻R和电动机M串联接到电路中，如图所示，已知电阻R和电动机线圈的阻值相等，开关闭合后，电动机正常工作，通过电动机的电流为I。经过时间t，则（ ）
A．电动机两端电压为IR B．电流通过电阻做的功为
C．电流通过电动机做的功为 D．电流通过电动机产生的热量为
第Ⅱ卷（非选择题 共57分）
三、实验探究题：本题共2小题，共15分。将符合题意的内容填写在题目中的横线上，或按题目要求作答。
11．（6分）某同学设计如图所示的“”简易欧姆表。所用器材如下：
A．干电池（电动势为E，内阻为r）；
B．可调电阻（阻值最大为）；
C．电流表表头 eq \\ac(○,G)（满偏电流为，内阻为）；
D．开关S，导线若干；
E．红、黑表笔。
（1）根据设计的电路图可知，表笔A应为________（选填“红”或“黑”）表笔，表头 eq \\ac(○,G)的________（选填“左”或“右”）端为正接线柱。
（2）测量前，表笔A、B断开，开关S闭合，调节可调电阻的阻值为，使表头 eq \\ac(○,G)满偏，此时满偏刻度对应表笔间的电阻应为________；再将表笔A、B短接，此时表头上指针所指刻度对应表笔间的电阻应为________。
（3）测量时，将开关S接通，待测电阻，接在表笔A、B之间，若此时表头示数为I，则________（用、、I、r和表示）。
12．（9分）现要测量某电源的电动势和内阻，可利用的器材有：电流表 eq \\ac(○,A)（内阻很小），五个阻值均为R的定值电阻、、、、，开关S，一端连有鳄鱼夹P的导线1及其他导线若干。某同学设计的测量电路如图甲所示。

甲 乙
（1）按图甲在实物图乙中画出连线，并标出导线1和其P端。
（2）测量时，改变鳄鱼夹P所夹的位置，使、、、、依次串联接入电路，记录电流表对应的示数I和接入电路中的电阻数目n，则I与电阻数目n的关系为________（用题中所给字母R、n、E、r表示）。
（3）以电流I的倒数为纵轴，电阻数目n为横轴画出图线，若图线的斜率为k，纵轴截距为b，则电源的电动势________，内阻________。（用题中所给字母k、b、R表示）
（4）电流表内阻的影响在本题中没有考虑，这样会使________，________。（均选填“>”“=”或“（1分）
解析：（1）根据题图甲，实物连线如图所示。
（2）根据题意和闭合电路欧姆定律有，经数学变换有。
（3）由（2），结合题意有，，联立解得，。
（4）若考虑电流表内阻，则有，即，由此可知，。
13．解：由直线A可知，电源的电动势、内阻，由直线B、C可知，，（1分）
（1）由上可得（1分）
（2分）
故。（2分）
（2）由上可得（1分）
（2分）
故有：。（1分）
14．解：（1）带电粒子受力分析如图所示，因为带电粒子沿水平直线运动，有（4分）
解得。（2分）
（2）电场力对粒子做的负功（3分）
而（2分）
联立解得，即带电粒子的电势能增加了。（3分）
15．解：（1）四个电阻按图示并联后的等效电阻（1分）
根据闭合电路欧姆定律，有（2分）
电源的输出功率（2分）
联立解得。（2分）
（2）设电源负极电势为，根据欧姆定律有（2分）
而（2分）
（2分）
电容器两端电压（2分）
电容器带电荷量（2分）
联立解得。（1分）
