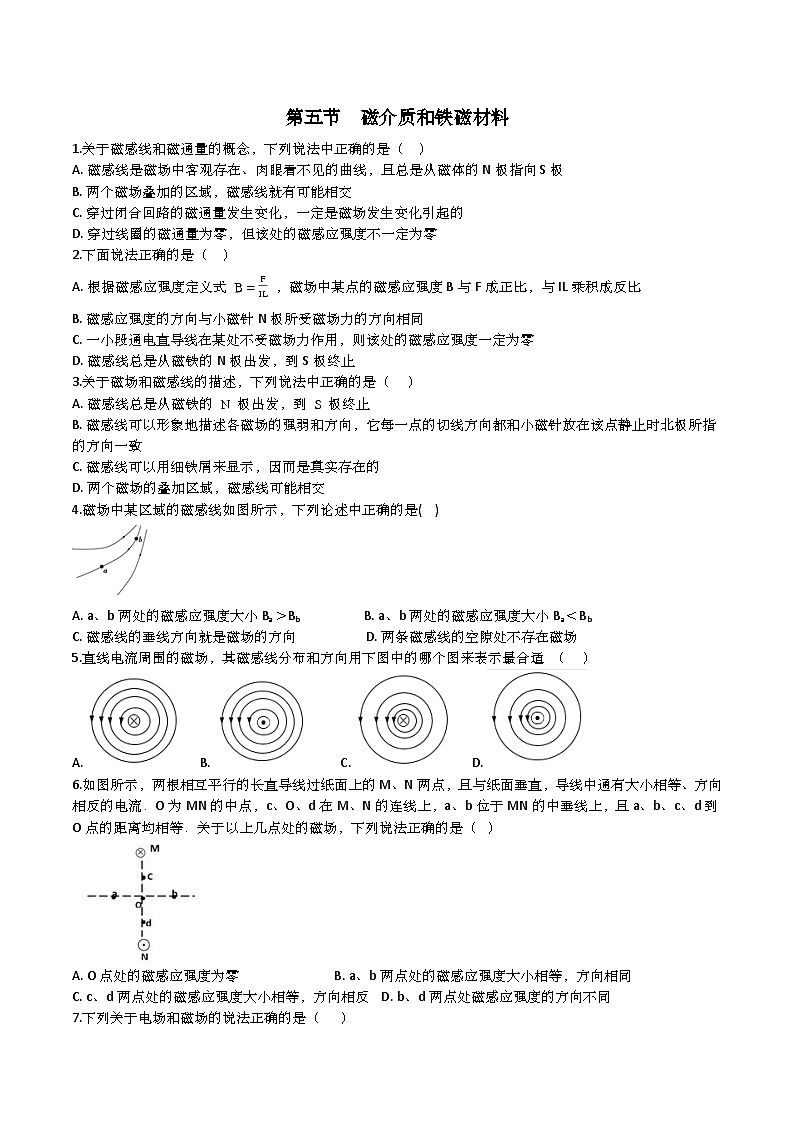

中职物理高教版（2021）电工电子类主题六 磁场及其应用第五节 磁介质 铁磁材料精品课后练习题

这是一份中职物理高教版（2021）电工电子类主题六 磁场及其应用第五节 磁介质 铁磁材料精品课后练习题，文件包含中职物理高教版电子电工类同步备课第五节磁介质铁磁材料试卷原卷版docx、中职物理高教版电子电工类同步备课第五节磁介质铁磁材料试卷解析版docx等2份试卷配套教学资源，其中试卷共9页， 欢迎下载使用。
A. 磁感线是磁场中客观存在、肉眼看不见的曲线，且总是从磁体的N极指向S极
B. 两个磁场叠加的区域，磁感线就有可能相交
C. 穿过闭合回路的磁通量发生变化，一定是磁场发生变化引起的
D. 穿过线圈的磁通量为零，但该处的磁感应强度不一定为零
2.下面说法正确的是（ ）
A. 根据磁感应强度定义式 B=FIL ，磁场中某点的磁感应强度B与F成正比，与IL乘积成反比
B. 磁感应强度的方向与小磁针N极所受磁场力的方向相同
C. 一小段通电直导线在某处不受磁场力作用，则该处的磁感应强度一定为零
D. 磁感线总是从磁铁的N极出发，到S极终止
3.关于磁场和磁感线的描述，下列说法中正确的是（ ）
A. 磁感线总是从磁铁的 N 极出发，到 S 极终止
B. 磁感线可以形象地描述各磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致
C. 磁感线可以用细铁屑来显示，因而是真实存在的
D. 两个磁场的叠加区域，磁感线可能相交
4.磁场中某区域的磁感线如图所示，下列论述中正确的是( )
A. a、b两处的磁感应强度大小Ba＞Bb B. a、b两处的磁感应强度大小Ba＜Bb
C. 磁感线的垂线方向就是磁场的方向 D. 两条磁感线的空隙处不存在磁场
5.直线电流周围的磁场，其磁感线分布和方向用下图中的哪个图来表示最合适 （ ）
A. B. C. D.
6.如图所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．O为MN的中点，c、O、d在M、N的连线上，a、b位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是（ ）

A. O点处的磁感应强度为零 B. a、b两点处的磁感应强度大小相等，方向相同
C. c、d两点处的磁感应强度大小相等，方向相反 D. b、d两点处磁感应强度的方向不同

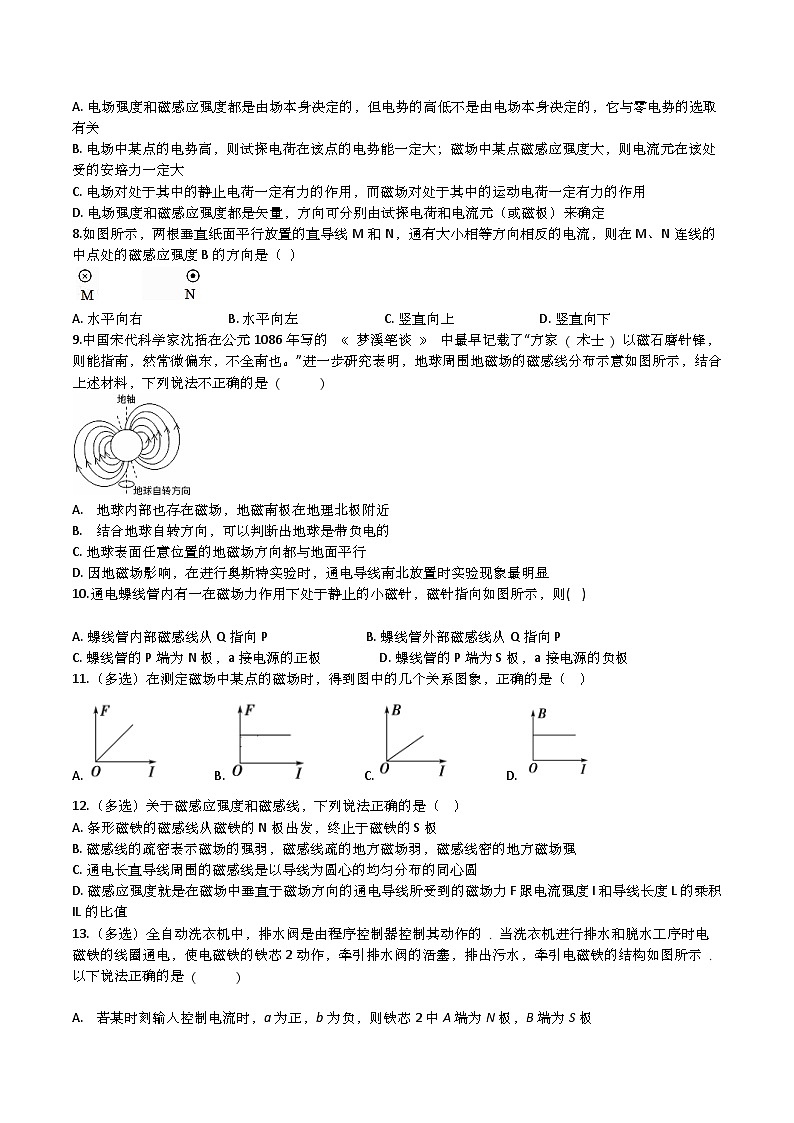

7.下列关于电场和磁场的说法正确的是（ ）
A. 电场强度和磁感应强度都是由场本身决定的，但电势的高低不是由电场本身决定的，它与零电势的选取有关
B. 电场中某点的电势高，则试探电荷在该点的电势能一定大；磁场中某点磁感应强度大，则电流元在该处受的安培力一定大
C. 电场对处于其中的静止电荷一定有力的作用，而磁场对处于其中的运动电荷一定有力的作用
D. 电场强度和磁感应强度都是矢量，方向可分别由试探电荷和电流元（或磁极）来确定
8.如图所示，两根垂直纸面平行放置的直导线M和N，通有大小相等方向相反的电流，则在M、N连线的中点处的磁感应强度B的方向是（ ）
A. 水平向右 B. 水平向左 C. 竖直向上 D. 竖直向下
9.中国宋代科学家沈括在公元1086年写的 《 梦溪笔谈 》 中最早记载了“方家 ( 术士 ) 以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示，结合上述材料，下列说法不正确的是 ( )
地球内部也存在磁场，地磁南极在地理北极附近
结合地球自转方向，可以判断出地球是带负电的
C. 地球表面任意位置的地磁场方向都与地面平行
D. 因地磁场影响，在进行奥斯特实验时，通电导线南北放置时实验现象最明显
10.通电螺线管内有一在磁场力作用下处于静止的小磁针，磁针指向如图所示，则( )
A. 螺线管内部磁感线从Q指向P B. 螺线管外部磁感线从Q指向P
C. 螺线管的P端为N极，a接电源的正极 D. 螺线管的P端为S极，a接电源的负极
11.（多选）在测定磁场中某点的磁场时，得到图中的几个关系图象，正确的是（ ）
A. B. C. D.
12.（多选）关于磁感应强度和磁感线，下列说法正确的是（ ）
A. 条形磁铁的磁感线从磁铁的N极出发，终止于磁铁的S极
B. 磁感线的疏密表示磁场的强弱，磁感线疏的地方磁场弱，磁感线密的地方磁场强
C. 通电长直导线周围的磁感线是以导线为圆心的均匀分布的同心圆
D. 磁感应强度就是在磁场中垂直于磁场方向的通电导线所受到的磁场力F跟电流强度I和导线长度L的乘积IL的比值
13.（多选）全自动洗衣机中，排水阀是由程序控制器控制其动作的 . 当洗衣机进行排水和脱水工序时电磁铁的线圈通电，使电磁铁的铁芯2动作，牵引排水阀的活塞，排出污水，牵引电磁铁的结构如图所示 . 以下说法正确的是 ( )
若某时刻输入控制电流时，a为正，b为负，则铁芯2中A端为N极，B端为S极
若某时刻输入控制电流时，a为正，b为负，则铁芯2中A端为S极，B端为N极
C. 若a ， b处输入交变电流，铁芯2不能吸入线圈中
D. 若a ， b处输入交变电流，铁芯2能吸入线圈中
14.电流周围磁场的磁感线方向可以由右手螺旋定则判定：如图所示，如果右手弯曲的四指与________的方向一致，伸直的拇指所指的方向就是环形导线轴线上________的方向．（选填“电流“或“磁感线”）
15.如图所示，当给圆环中通电时，与其共面且在正下方的小磁针S极转向读者，则圆环中的电流方向是________ (填“顺时针”或“逆时针”)，圆环中小磁针的________极转向读者．
16.如图所示，A为电磁铁，C为胶木秤盘，A和C(包括支架)的总质量为M ， B为铁片，质量为m ， 当电磁铁通电时，在铁片被吸引上升的过程中，轻绳上拉力F的大小为？
17.在两条相互垂直而不接触的导线中，通以大小相等、方向如图所示的电流，那么，在导线平面内两电流所产生的磁场在哪些区域内方向是一致的？
