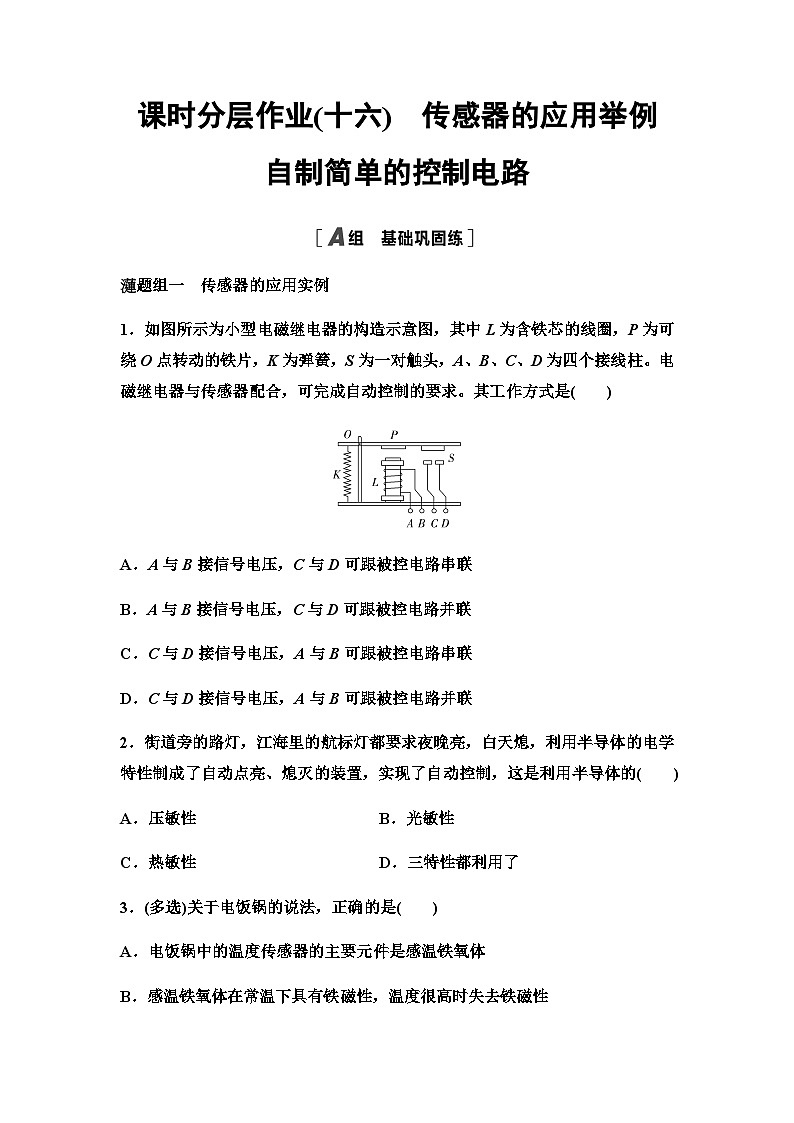

题组一 传感器的应用实例
1．如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈，P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱。电磁继电器与传感器配合，可完成自动控制的要求。其工作方式是( )
A．A与B接信号电压，C与D可跟被控电路串联
B．A与B接信号电压，C与D可跟被控电路并联
C．C与D接信号电压，A与B可跟被控电路串联
D．C与D接信号电压，A与B可跟被控电路并联
2．街道旁的路灯，江海里的航标灯都要求夜晚亮，白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的( )
A．压敏性 B．光敏性
C．热敏性D．三特性都利用了
3．(多选)关于电饭锅的说法，正确的是( )
A．电饭锅中的温度传感器的主要元件是感温铁氧体
B．感温铁氧体在常温下具有铁磁性，温度很高时失去铁磁性
C．用电饭锅烧水，水开时能自动断电
D．用电饭锅煮饭时，若温控开关自动断电后，它不能自动复位
4．(多选)传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同。以下有关传感器的说法正确的是( )
A．办公大楼的大门能“看到”人的到来或离开而自动开或关，是光传感器的应用
B．非触摸式自动水龙头(自动感应水龙头)应用的传感器是生物传感器
C．空调机在室内温度达到设定的温度后，会自动停止工作，空调机内实现这一功能的传感器是温度传感器
D．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，能控制电路的通断
5．(多选)如图所示，RT为正温度系数热敏电阻，R1为光敏电阻，R2和R3均为定值电阻，电源电动势为E、内阻为r，电压表为理想电压表，现发现电压表示数增大，可能的原因是( )
A．热敏电阻温度升高，其他条件不变
B．热敏电阻温度降低，其他条件不变
C．光照增强，其他条件不变
D．光照减弱，其他条件不变
6．如图所示，双金属片上层金属的热膨胀系数________(选填“大于”“等于”或“小于”)下层金属，常温下，弹性铜片和双金属片触点是接触的，通电后，电热丝发热，当温度升高到某一值时，双金属片上层的金属受热膨胀的形变量大于下层金属，双金属片向下弯曲，使触点分离，切断电路，随着温度的降低，当降到某一温度时，双金属片收缩恢复原状，两触点又接触，接通电路。调温旋钮下压弹性铜片，可使触点分离时的温度________(选填“升高”或“降低”)；上提弹性铜片，可________(选填“升高”或“降低”)触点的分离温度，从而实现了调温控制。
题组二 简单的控制电路
7．如图所示是一位同学设计的防盗门报警器的简化电路示意图。门打开时，红外光敏电阻R3受到红外线照射，电阻减小；门关闭会遮蔽红外线源(红外线源没有画出)。经实际试验，灯的亮灭能反映门的开、关状态。门打开时两灯的发光情况以及R2两端电压UR2与门关闭时相比( )
A．红灯亮，UR2变大 B．绿灯亮，UR2变大
C．绿灯亮，UR2变小D．红灯亮，UR2变小
8．某光敏电阻RT没有受到光照射(或光较暗)时，阻值较大，有光照射时，阻值较小。现利用该光敏电阻、低压电源和电磁继电器设计了自动控制电路，如图所示。下列说法正确的是( )
A．白天流过R1的电流小于晚上流过R1的电流
B．该控制电路用到了电磁感应现象
C．该电路能实现灯泡晚上亮、白天不亮的功能
D．继电器所在电路，电源的输出功率晚上比白天的大
9．如图所示，图甲为热敏电阻的R-t图像，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100Ω。当线圈的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电的电池的电动势E＝9.0V，内阻可以不计。图中的“电源”是恒温箱加热器的电源。则：
甲 乙
(1)应该把恒温箱内的加热器接在________(选填“A、B端”或“C、D端”)。
(2)如果要使恒温箱内的温度保持在50℃，可变电阻R′的阻值应调节为________Ω。
10．某同学通过实验制作一简易温控开关，实验原理图如图所示，当继电器电流超过10mA时，衔铁吸合，加热器停止加热，实现温控。继电器的电阻约为20Ω，热敏电阻与温度t的关系如下表所示。
(1)提供的实验器材有：
电源E1(3V，内阻不计)
电源E2(6V，内阻不计)
滑动变阻器R1(0～20Ω，内阻不计)
滑动变阻器R2(0～200Ω，内阻不计)
热敏电阻Rt
电阻箱(0～999.9Ω)
开关S，导线若干
为使该装置实现对30～80℃之间任意温度的控制，电源应选________(选填“E1”或“E2”)；滑动变阻器应选______(选填“R1”或“R2”)。
(2)欲使热敏电阻为40℃时衔铁吸合，下列操作步骤正确的顺序是________。
①将热敏电阻接入电路
②观察到继电器的衔铁被吸合
③断开开关，将电阻箱从电路中移除
④合上开关，调节滑动变阻器的阻值
⑤断开开关，用变阻箱替换热敏电阻，将变阻箱电阻调至145.4Ω
A．⑤④②③①B．③⑤④②①
C．①④⑤②③D．④⑤②③①
11．在实际应用中有多种自动控温装置，以下是其中两种控温装置：
(a)
(b)
(c)
(1)图(a)为某自动恒温箱原理图，箱内的电阻R1＝2kΩ，R2＝1.5kΩ，R3＝4kΩ，Rt为热敏电阻，其电阻随温度变化的图像如图(b)所示。当a、b两点电势φa
