2024版新教材高中地理读图专项练三地球圈层结构示意图判读新人教版必修第一册

这是一份2024版新教材高中地理读图专项练三地球圈层结构示意图判读新人教版必修第一册，共4页。

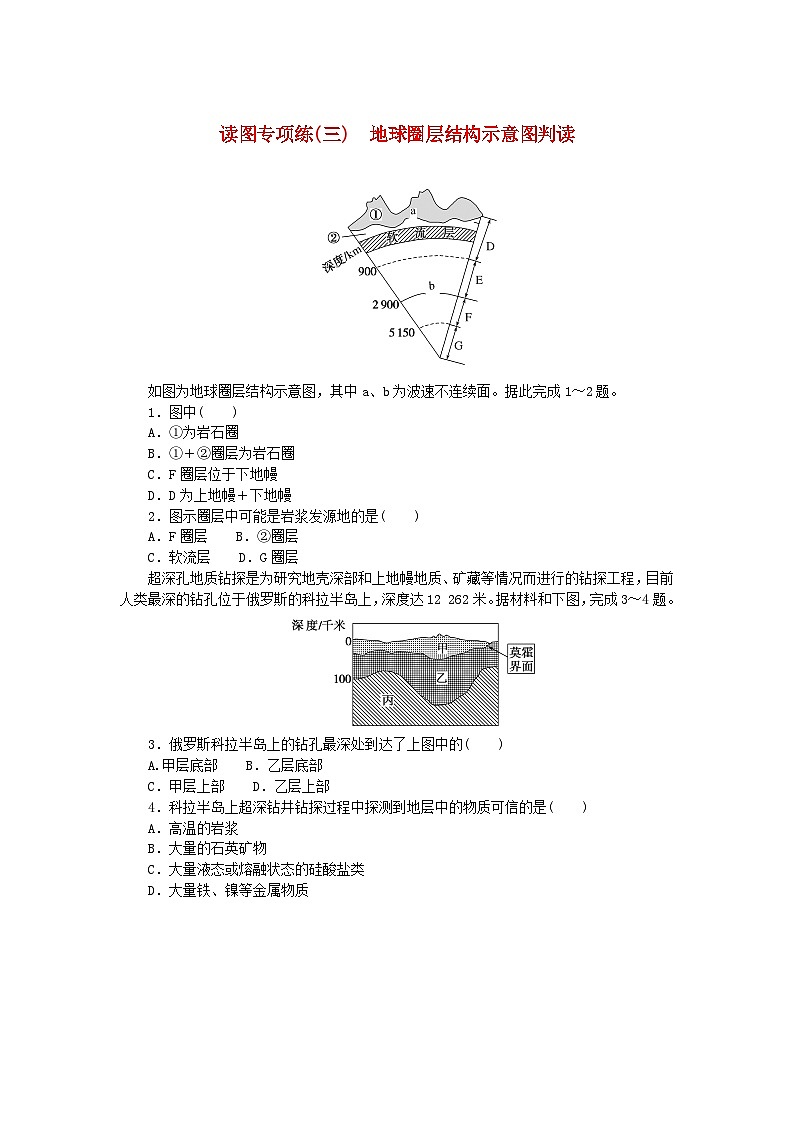

读图专项练(三)　地球圈层结构示意图判读如图为地球圈层结构示意图，其中a、b为波速不连续面。据此完成1～2题。1．图中(　　)A．①为岩石圈B．①＋②圈层为岩石圈C．F圈层位于下地幔D．D为上地幔＋下地幔2．图示圈层中可能是岩浆发源地的是(　　)A．F圈层 B．②圈层C．软流层 D．G圈层超深孔地质钻探是为研究地壳深部和上地幔地质、矿藏等情况而进行的钻探工程，目前人类最深的钻孔位于俄罗斯的科拉半岛上，深度达12 262米。据材料和下图，完成3～4题。3．俄罗斯科拉半岛上的钻孔最深处到达了上图中的(　　)A.甲层底部 B．乙层底部C．甲层上部 D．乙层上部4．科拉半岛上超深钻井钻探过程中探测到地层中的物质可信的是(　　)A．高温的岩浆B．大量的石英矿物C．大量液态或熔融状态的硅酸盐类D．大量铁、镍等金属物质如图是“地球内部地震波传播速度与圈层结构示意图”，①②③表示不连续面，④⑤表示地震波波速在地球内部的变化。读图，完成5～6题。5．①内外两侧圈层的名称分别为(　　)A．岩石圈和地壳B．岩石圈和地幔C．地幔和地壳D．软流层和地幔6．下列关于地球内部圈层特征的叙述，正确的是(　　)A.①以外圈层的厚度陆地大于海洋B．①与②之间的圈层下部有软流层C．②与③之间的圈层最可能为固态D．③以内的圈层压力和密度都较小2021年9月19日西班牙拉帕尔马岛老昆布雷火山发生喷发，火山喷出的熔岩流入大西洋，冷却后生成的陆地面积足以覆盖25个足球场。下图示意火山喷发景观和地球的圈层结构。据此完成7～8题。7．老昆布雷火山喷发的岩浆最有可能来自于图中的(　　)A．乙圈层 B．丙圈层C．丁圈层 D．戊圈层8．下列说法中正确的是(　　)A．乙层和己层构成了地球的岩石圈B．火山喷发景观图中至少包含了地球的5个圈层C．地壳越厚，岩浆越容易喷出地表D．火山喷发不会影响到生物圈如图以集合形式示意地球四个圈层，圆甲示意岩石圈，圆乙、圆丙和椭圆丁示意地球的外部圈层。据此完成9～10题。9．丙、丁圈层分别是(　　)A．水圈、大气圈B．大气圈、生物圈C．生物圈、大气圈D．生物圈、水圈10．地表水属于(　　)A．甲圈 B．乙圈C．丙圈 D．丁圈[答题区]读图专项练(三)　地球圈层结构示意图判读1～2.答案：1.B　2.C解析：第1题，读图可判断，a不连续面为莫霍界面，①莫霍界面以上的圈层为地壳，A错误；①＋②为上地幔软流层以上的部分，为岩石圈，B正确；b不连续面为古登堡界面，F为外核，C错误；D＋E为上地幔＋下地幔，D错误。第2题，读图可知，F为外核，G为内核，②为上地幔顶部。一般认为软流层可能是岩浆的发源地。3～4.答案：3.C　4.B解析：第3题，读图可知，甲、乙之间以莫霍界面为界，因此甲为地壳，乙为上地幔顶部。俄罗斯的科拉半岛上的钻井深度达12.262千米，而陆地地壳的平均厚度约为39～41千米，因此该钻孔最深处仅到达地壳(甲层)上部，没有到达地壳(地壳)底部，更没有到达上地幔(乙层)。第4题，俄罗斯科拉半岛上的钻孔最深处仅到达了地壳的上部，地壳上部主要是硅铝层，含有大量的石英矿物，因此科拉半岛上超深钻井钻探过程中最有可能探测到大量的石英矿物。5～6.答案：5.C　6.A解析：第5题，地震波向下经过①界面时，速度增加，且①界面位于地面以下33km处，应该是莫霍界面，莫霍界面外侧是地壳，内侧是地幔；②界面是古登堡界面，之上是地幔，之下是地核。第6题，①以外圈层是地壳，厚度陆地(约为33km)大于海洋(约为6km)，A正确。①与②之间的圈层即莫霍界面和古登堡界面之间，是地幔，软流层位于地幔的上部，B错误。③是内核和外核的分界线，地震波在经过②界面时，横波突然消失，纵波速度下降，横波只能通过固体物质，说明外核是液态物质，C错误。③以内的圈层是内核，压力和密度都较大，D错误。7～8.答案：7.B　8.A解析：第7题，根据图中各圈层的位置判断，图中乙、丙、丁、戊分别表示地壳、软流层、软流层之下地幔部分、地核。软流层(丙圈层)一般被认为是岩浆的主要发源地。第8题，读图可知，乙层为地壳，己层为软流层(丙)之上的上地幔顶部，两者共同构成了地球的岩石圈，A正确；火山喷发景观图中，包括了岩石圈、大气圈、生物圈和水圈四个圈层，B错误；地壳越厚，岩石圈则越厚，则岩浆上涌喷出需要穿过的阻力越大，岩浆越不容易喷出地表，C错误；火山喷发的岩浆和火山灰可以直接毁坏生物及生存环境，也会提供养分，因此火山喷发会影响到生物圈，D错误。9～10.答案：9.B　10.B解析：第9题，生物圈包括水圈的全部、大气圈的底部和岩石圈的上部，因此乙、丙、丁三圈层分别是水圈、大气圈、生物圈。第10题，乙圈为水圈，水圈由地表水、地下水、大气水、生物水等组成，因此地表水属于乙圈。题号12345678910答案
