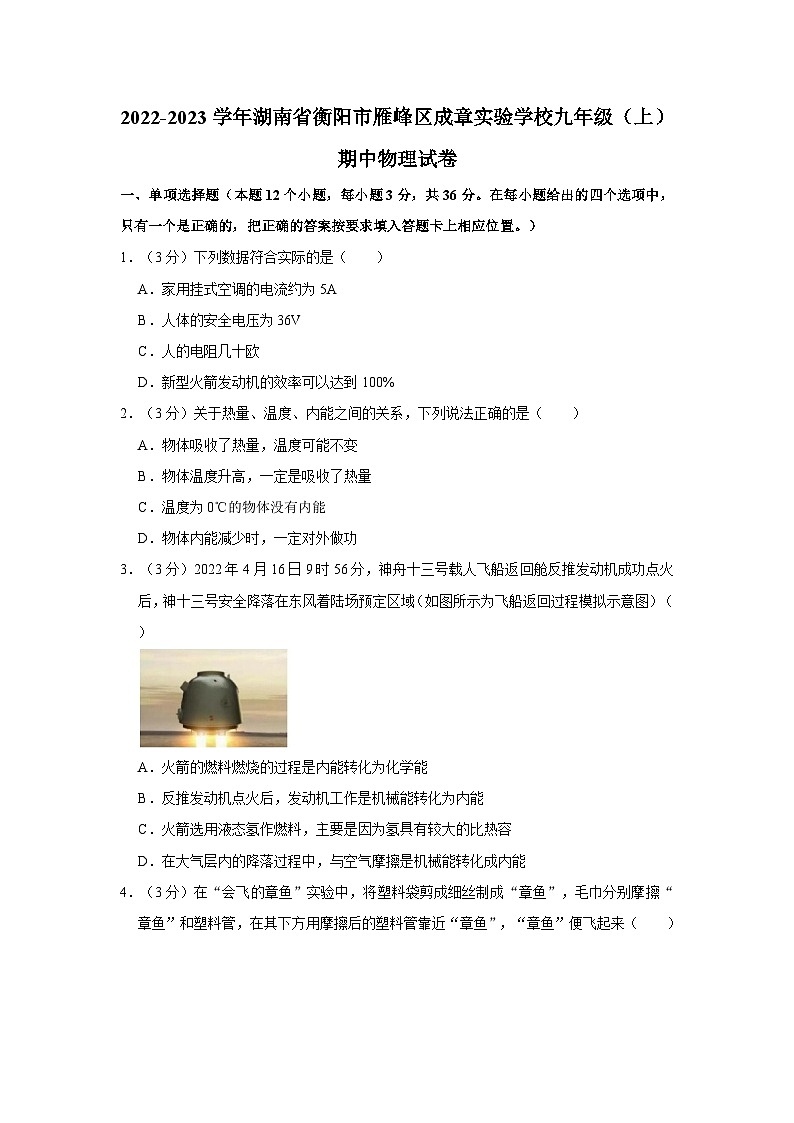

湖南省衡阳市雁峰区成章实验学校2022-2023学年九年级上学期期中物理试卷

这是一份湖南省衡阳市雁峰区成章实验学校2022-2023学年九年级上学期期中物理试卷，共7页。试卷主要包含了单项选择题，双项选择，填空题和作图题，实验探究题，综合计算题等内容，欢迎下载使用。

1．（3分）下列数据符合实际的是（ ）
A．家用挂式空调的电流约为5A
B．人体的安全电压为36V
C．人的电阻几十欧
D．新型火箭发动机的效率可以达到100%
2．（3分）关于热量、温度、内能之间的关系，下列说法正确的是（ ）
A．物体吸收了热量，温度可能不变
B．物体温度升高，一定是吸收了热量
C．温度为0℃的物体没有内能
D．物体内能减少时，一定对外做功
3．（3分）2022年4月16日9时56分，神舟十三号载人飞船返回舱反推发动机成功点火后，神十三号安全降落在东风着陆场预定区域（如图所示为飞船返回过程模拟示意图）（ ）
A．火箭的燃料燃烧的过程是内能转化为化学能
B．反推发动机点火后，发动机工作是机械能转化为内能
C．火箭选用液态氢作燃料，主要是因为氢具有较大的比热容
D．在大气层内的降落过程中，与空气摩擦是机械能转化成内能
4．（3分）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”便飞起来（ ）
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同
5．（3分）两个相同的验电器A和B，使A带正电，B不带电，如图所示，连接瞬间（ ）
A．正电荷从A向B移动B．有电子从A向B移动
C．有电子从B向A移动D．电流方向从B到A
6．（3分）如图所示电路，要使电阻R1、R2并联，则应将（ ）
A．S2、S3闭合，S1断开B．S1、S2闭合，S3断开
C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开
7．（3分）如图所示的电路能正确测量灯L1的电流或电压的是（ ）
A．B．
C．D．
8．（3分）如图所示，当开关S1断开，S2接通时，电压表读数为3V，当开关S1接通，S2断开时，电压表的示数为1.6V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．1.6V 3VB．1.4V 1.6VC．3V 1.4VD．3V 1.6V
9．（3分）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（ ）
A．B．
C．D．
10．（3分）如图所示，电源电压恒定不变，闭合开关S1和L2均发光，一段时间后，一盏灯突然熄灭，出现这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
11．（3分）如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，电压表有示数。以下说法正确的是（ ）
A．金属片B是“土豆电池”的正极
B．闭合开关，外部电流从金属片B流出，金属片A流入
C．闭合开关，若发光二极管断路，电压表将没有示数
D．断开开关，电压表无示数，A、B间仍有电压
12．（3分）如图所示是一种自动测定油箱内油面高度的装置。R2是滑动变阻器，它的金属滑片连在杠杆端，闭合开关S，下列说法正确的是（ ）
A．R1和R2是并联的
B．油量表是电压表改装而成的
C．油位越高，通过R2的电流越大
D．油位越低，R2接入电路的电阻越小
二、双项选择（本题4个小题，每小题3分，共12分。在每小题给出的四个选项中，只有2个是正确的。全部选对的得3分，选对但不全的得2分，不选或有错选的得0分。）
（多选）13．（3分）下列说法中正确的是（ ）
A．电路中只要有电流，则电路两端一定有电压
B．电荷的移动形成电流
C．规定正电荷定向移动的方向为电流的方向
D．绝缘体不容易导电是因为绝缘体内没有电荷
（多选）14．（3分）如图的四个情景，下列说法正确 （ ）
A．图中两个底面削平的铅块紧压在一起后能吊住重物，表明分子间存在引力
B．图中向下压活塞可观察到硝化棉燃烧，主要是通过摩擦的方法使空气内能增大
C．图中抽去玻璃板后，两瓶中的气体逐渐混合，说明空气密度比二氧化氮密度大
D．图是汽油机的做功冲程，燃气对活塞做功，将燃气内能转化为活塞的机械能
（多选）15．（3分）如图欲使滑动变阻器调节灯泡发光的强弱，图中的四种接法中正确的是（ ）
A．B．
C．D．
（多选）16．（3分）如图所示，电源电压不变。下列说法正确的是（ ）
A．同时闭合开关S1和S3，则R1与R2并联
B．开关都闭合，则电压表测量R1两端电压
C．仅闭合开关S1，则R1和R2串联；将滑片P向左移动，电流表示数变大
D．开关都闭合，将滑片P向左移动，灯泡L亮度不变
三、填空题和作图题（本题6个小题，17、18每题2分，19-23题每空1分，共14分）
17．（2分）根据图1的电路图，在图2中添加两根导线完成实物连接。
18．（2分）如图所示，请在圆圈内填入电流表或电压表符号，使开关S闭合后1、R2并联。
19．（2分）“酒香不怕巷子深”，远处闻到酒的香味是因为分子永不停息地做无规则 ；酒精和水充分混合后总体积变小，此现象说明组成物质的分子间存在 。
20．（2分）若汽油机1s内对外做功15次，则其曲轴的转速为 r/min。为了降低汽油机汽缸的温度，汽缸外有一个水箱体，使汽缸被水包围着 的方式减少汽缸的内能。
21．（2分）十字路口的红、绿灯是 联的；现在的红、绿灯普遍使用发光二极管，制成发光二极管的主要材料是锗、硅 材料（选填“半导体”、“导体”、“绝缘体”）。
22．（2分）如图所示，用电流表测两个小灯泡并联后的总电流，合上开关后 （选填“发光”或“不发光”），电路出现 （选填“开路”或“短路”）。
23．（2分）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，另一根导线应与滑动变阻器的 （选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的大小。
四、实验探究题（本题3个小题，每空1分，共18分.按各题中具体要求作答。）
24．（6分）如图甲所示是“探究不同物质吸热能力”的实验装置，小华用两个相同的容器分别装入初温相同的A、B两种液体，用相同的酒精灯加热
（1）实验装置的组装顺序应该是 （选填“由上到下”或“由下到上”）。容器内A、B两种液体的 （选填“质量”或“体积”）应当相等。
（2）实验中，A、B两种液体吸热的多少是通过 来体现的；加热相同时间，可以通过 来比较A、B两种液体的吸热能力。
（3）分析图乙可知，A、B两种液体中吸热能力较强的是 液体。小华想为自家汽车装入发动机冷却液，若只能从A、B中选―种液体装入，则应选择 液体。
25．（6分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的横截面积有关；
②导体的电阻与导体的长度有关；
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表。
（1）为了验证上述猜想，他们设计了如图所示的实验电路，在MN之间接上不同的导体，这是运用了 法。
（2）为了验证上述猜想①，应该选用编号为 两根电阻丝进行实验。如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想 （填序号①、②、③）。分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此， 不同，电阻不同。
（3）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出：此实验中这种方法不可取，这是因为电源电压一定时，所选电阻丝的阻值相差太小 （选填“明显”或“不明显”）。
（4）若小明在做“探究影响导体电阻大小的因素”实验时，发现实验器材中电阻丝只有一根，其他器材足够 （选填字母符号）。
A.导体电阻与长度的关系
B.导体电阻与材料的关系
C.导体电阻与横截面积的关系
26．（6分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，他忘了 ；
（2）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A；
（3）在解决了以上问题后，将电流表分别接入 A、B、C三点处，闭合开关，得出了并联电路的电流规律： 。（只写表达式）
（4）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时1的示数 ，电流表A2的示数 （两空均选填“变大”、“变小”或“不变”）。
五、综合计算题（本题3小题，其中27题6分，28题6分，29题8分，共20分）
27．（6分）如图a所示电路，V1、V2是两只相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两只电压表的指针偏转角度均如图b所示，指针刚好对准刻度线位置。求：
（1）图a中L1与L2的连接方式是 联。
（2）灯泡L2两端的电压为多少？
（3）若将L1和L2改接为如图c所示电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.8A，电流表A2的示数为1A，则通过L2的电流是多少？
28．（6分）某物理兴趣小组的同学想测量天然气灶的热效率，她们给10kg的水加热，在6min内完全燃烧了0.1m3的天然气，同时绘制了如图所示的加热过程中水温随时间变化的图线。她们查阅资料的知道水的比热容为4.2×103J/（kg•℃），天然气的热值约为3.6×107J/m3。求：
（1）天然气完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）煤炉烧水时的热效率。
29．（8分）氢气汽油发动机采用氢气和汽油两种燃料工作，可进行自由切换，氢气和汽油的热值分别取q氢气＝1.5×108J/kg、q汽油＝4.5×107J/kg。小华驾驶使用上述发动机的轿车沿平直公路从甲地至乙地，出发时油箱内汽油的质量为8kg。设氢气和汽油在气缸内均完全燃烧，轿车行驶中所受阻力恒定，全程分两个阶段，如图所示。
阶段一：轿车使用氢燃料从甲地出发，以90km/h的速度匀速行驶1h到达丙地，此过程中轿车牵引力的功率为20kW
阶段二：从丙地开始，由于氢气不足，小华切换汽油为燃料，当到达乙地时油箱中汽油刚好用完，此过程中发动机的效率为30%。
（1）求轿车行驶过程中受到的阻力。
（2）在使用氢燃料的情况下，求轿车发动机的效率。
（3）求甲、乙两地之间的距离是多少千米？
2022-2023学年湖南省衡阳市雁峰区成章实验学校九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题（本题12个小题，每小题3分，共36分。在每小题给出的四个选项中，只有一个是正确的，把正确的答案按要求填入答题卡上相应位置。）
1．（3分）下列数据符合实际的是（ ）
A．家用挂式空调的电流约为5A
B．人体的安全电压为36V
C．人的电阻几十欧
D．新型火箭发动机的效率可以达到100%
【答案】A
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，对于某些物理量，可根据相应的公式进行计算；排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、家用挂式空调正常工作时的功率约为1000W＝≈5A；
B、经验证明，故B不符合实际；
C、正常情况下，在104Ω～103Ω之间，故C不符合实际；
D、火箭本质上属于热机的一种，燃料不可能完全燃烧，机器本身散热，剩余的能量才是有用的能量，所以热机效率不可能达到100%。
故选：A。
2．（3分）关于热量、温度、内能之间的关系，下列说法正确的是（ ）
A．物体吸收了热量，温度可能不变
B．物体温度升高，一定是吸收了热量
C．温度为0℃的物体没有内能
D．物体内能减少时，一定对外做功
【答案】A
【分析】（1）物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的。
（2）改变物体内能的方式有做功和热传递。
（3）一切物体都具有内能。
【解答】解：A、物体吸收了热量，例如：晶体在熔化的过程中吸热，但温度不变；
B、物体的温度升高，可能是吸收了热量，故B错误；
C、一切物体都具有内能，故C错误；
D、改变物体内能的方式有做功和热传递，可能是对外做功，故D错误；
故选：A。
3．（3分）2022年4月16日9时56分，神舟十三号载人飞船返回舱反推发动机成功点火后，神十三号安全降落在东风着陆场预定区域（如图所示为飞船返回过程模拟示意图）（ ）
A．火箭的燃料燃烧的过程是内能转化为化学能
B．反推发动机点火后，发动机工作是机械能转化为内能
C．火箭选用液态氢作燃料，主要是因为氢具有较大的比热容
D．在大气层内的降落过程中，与空气摩擦是机械能转化成内能
【答案】D
【分析】A、火箭的燃料燃烧，是化学能转化为内能；
B、反推发动机点火后，推动飞船运动，说明发动机工作是内能转化为机械能；
C、液态氢具有较大的热值；
D、在大气层内的降落过程中，克服摩擦力做功，产生热量；
【解答】解：A、火箭的燃料燃烧的过程是化学能转化为内能；
B、反推发动机点火后，故B错误；
C、火箭选用液态氢作燃料，故C错误；
D、在大气层内的降落过程中，是机械能转化成内能；
故选：D。
4．（3分）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”便飞起来（ ）
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同
【答案】D
【分析】（1）毛巾分别摩擦“章鱼”和塑料管，使得它们都带上了电荷；
（2）电荷之间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引；
（3）验电器的工作原理为同种电荷相互排斥。
【解答】解：A、毛巾与塑料管摩擦的过程中电子发生了转移，故A错误；
B、毛巾摩擦后的“章鱼”细丝间会因带上同种电荷而相互排斥；
C、摩擦后的“章鱼”与毛巾一个物体得到电子，得到电子的物体带负电，故C错误；
D、“章鱼”飞起的原理是同种电荷相互排斥，故D正确。
故选：D。
5．（3分）两个相同的验电器A和B，使A带正电，B不带电，如图所示，连接瞬间（ ）
A．正电荷从A向B移动B．有电子从A向B移动
C．有电子从B向A移动D．电流方向从B到A
【答案】C
【分析】（1）电荷的定向移动形成电流；
（2）正电荷定向移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反。
【解答】解：ABC、验电器A带正电，用一根带有绝缘柄的金属棒把A，金属导体中有自由电子，使B带正电，故AB错误；
D、正电荷定向移动的方向是电流的方向，其定向移动方向与电流方向相反，故D错误。
故选：C。
6．（3分）如图所示电路，要使电阻R1、R2并联，则应将（ ）
A．S2、S3闭合，S1断开B．S1、S2闭合，S3断开
C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开
【答案】B
【分析】电流从电源正极流出，在某点出现分路，通过支路上的用电器后又在另一点汇合，再回到电源的负极，这种连接方式叫并联。
【解答】解：A、当闭合开关S2、S3，断开S8时，R1短路，R2接入电路，故A错误；
B、当S6、S2闭合，S3断开时，电流分两路经过两个电阻，故B正确；
C、S3闭合，S1、S3断开，只有R6接入电路，故C错误；
D、S1闭合，S2、S5断开时，不能构成通路，故D错误。
故选：B。
7．（3分）如图所示的电路能正确测量灯L1的电流或电压的是（ ）
A．B．
C．D．
【答案】C
【分析】（1）电流表的电阻很小，在电路中相当于导线，使用时应该串联在被测电路中，使电流从正接线柱进去，从负接线柱出来。
（2）电压表的正确使用方法：
①连接电压表的时候，电流要从正接线柱入，负接线柱出；
②电压表正确测出灯L1两端电压，则电压表与灯L1并联。
【解答】解：A、图中电流表与灯L2串联，但电流从负接线柱进去，不可以测量灯L2的电流大小，故A错误；
B、图中电流表串联在干路上2、L2的总电流，不能测量灯L1的电流大小，故B错误；
C、由图可知5并联，正负接线柱接法正确；
D、由图可知，或电源电压。
故选：C。
8．（3分）如图所示，当开关S1断开，S2接通时，电压表读数为3V，当开关S1接通，S2断开时，电压表的示数为1.6V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．1.6V 3VB．1.4V 1.6VC．3V 1.4VD．3V 1.6V
【答案】B
【分析】当开关S1断开，S2接通时，两灯串联，电压表测电源电压；当开关S1接通，S2断开时，两灯仍串联，电压表测L2两端的电压。根据串联电路的电压规律可得两灯电压。
【解答】解：
由图知，当开关S1断开，S2接通时，两灯串联，所以电源电压U＝8V；
当开关S1接通，S2断开时，两灯仍串联7两端的电压，即U2＝1.7V，
由串联电路的电压规律知，L1两端的电压U1＝U﹣U4＝3V﹣1.3V＝1.4V。
故选：B。
9．（3分）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（ ）
A．B．
C．D．
【答案】D
【分析】根据开关S断开和闭合时电路的工作情况判定两个开关、用电器的连接方式。
【解答】解：加装一个红外感应开关S1和指示灯L，当S闭合时，此时当红外感应装置感应到有人时，S1才闭合，风扇工作，开关S4控制电动机，若S断开，则开关S控制整个电路，灯泡与电动机并联1与电动机在一条支路中，故D正确。
故选：D。
10．（3分）如图所示，电源电压恒定不变，闭合开关S1和L2均发光，一段时间后，一盏灯突然熄灭，出现这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
【答案】A
【分析】根据电路图可知，两灯泡并联，电流表测量的是灯L2中电流，电压表测量并联电路两端电压，即电源电压；若一盏灯突然熄灭，电压表示数和电流表示数均不变，说明电流表所在的支路完好，另一条支路发生断路。
【解答】解：由图可知，电路为并联电路，电流表测量通过灯L2的电流；因为两灯并联，当一盏灯突然熄灭，说明电流表所在的支路完好1断路。
故选：A。
11．（3分）如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，电压表有示数。以下说法正确的是（ ）
A．金属片B是“土豆电池”的正极
B．闭合开关，外部电流从金属片B流出，金属片A流入
C．闭合开关，若发光二极管断路，电压表将没有示数
D．断开开关，电压表无示数，A、B间仍有电压
【答案】D
【分析】（1）电压表需要并联接入电路中，电流从电压表的正接线柱流入，从负接线柱流出；
（2）在电源外部，电流总是从电源的正极流向负极；
（3）将电压表接在电源的两极上时，电压表测量电源电压；
（4）电源两端有电压。
【解答】解：
A、闭合开关S，电压表有示数；则由图可知，金属片B为电源的负极；
B、在电源外部；则由图可知，金属片B流入；
C、若发光二极管断开，电压表测量的是电源电压，故C错误；
D、电源的两端是存在电压的，故D正确。
故选：D。
12．（3分）如图所示是一种自动测定油箱内油面高度的装置。R2是滑动变阻器，它的金属滑片连在杠杆端，闭合开关S，下列说法正确的是（ ）
A．R1和R2是并联的
B．油量表是电压表改装而成的
C．油位越高，通过R2的电流越大
D．油位越低，R2接入电路的电阻越小
【答案】C
【分析】（1）闭合开关S，R1与R2串联，电路为串联电路，且油量表串联在电路中；电压表并联使用，电流表串联使用；
（2）油位越高，浮球下降，滑动变阻器R2接入电路的阻值越小，电路中的总电阻越小，根据欧姆定律可知电路中的电流的变化情况，进而得出通过R2的电流的变化情况；
（3）油位越低，浮球下降，杠杆右端上升，则R2接入电路的电阻越大。
【解答】解：AB、闭合开关S，R1与R2串联，电路为串联电路，根据电流表串联使用的要求，故AB错误；
C、油位越高，滑动变阻器R2接入电路的阻值越小，电路中的总电阻越小，即通过R2的电流越大，故C正确；
D、油位越低，杠杆右端上升2接入电路的电阻越大，故D错误。
故选：C。
二、双项选择（本题4个小题，每小题3分，共12分。在每小题给出的四个选项中，只有2个是正确的。全部选对的得3分，选对但不全的得2分，不选或有错选的得0分。）
（多选）13．（3分）下列说法中正确的是（ ）
A．电路中只要有电流，则电路两端一定有电压
B．电荷的移动形成电流
C．规定正电荷定向移动的方向为电流的方向
D．绝缘体不容易导电是因为绝缘体内没有电荷
【答案】AC
【分析】（1）电压是电路中形成电流的原因，电压的作用就是使电路形成电流；
（2）电荷的定向移动形成电流；
（2）正电荷移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反。
（4）绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷。
【解答】解：A、电压是电路中形成电流的原因；故电路中只要有电流；故A正确；
B、电荷的定向移动形成电流；
C、规定正电荷移动的方向是电流的方向；
D、绝缘体不容易导电。故D错误；
故选：AC。
（多选）14．（3分）如图的四个情景，下列说法正确 （ ）
A．图中两个底面削平的铅块紧压在一起后能吊住重物，表明分子间存在引力
B．图中向下压活塞可观察到硝化棉燃烧，主要是通过摩擦的方法使空气内能增大
C．图中抽去玻璃板后，两瓶中的气体逐渐混合，说明空气密度比二氧化氮密度大
D．图是汽油机的做功冲程，燃气对活塞做功，将燃气内能转化为活塞的机械能
【答案】AD
【分析】（1）分子之间存在相互作用的引力和斥力。
（2）对物体做功时，机械能转化为物体的内能，物体的内能增大；
（3）扩散现象说明分子是运动的；
（4）在做功冲程中，两个气门都关闭，燃气推动活塞向下运动，内能转化为机械能；压缩冲程机械能转化为内能。
【解答】解：A、两个底面削平的铅柱紧压在一起，说明分子之间存在相互作用的引力；
B、图中下压活塞可观察到硝化棉燃烧，故B错误；
C、图中抽去玻璃板后，这是扩散现象，故C错误；
D、图中两气门关闭，是内燃机的做功冲程，将燃气内能转化为活塞的机械能。
故选：AD。
（多选）15．（3分）如图欲使滑动变阻器调节灯泡发光的强弱，图中的四种接法中正确的是（ ）
A．B．
C．D．
【答案】BCD
【分析】（1）滑动变阻器和用电器串联，才能保护电路，才能改变用电器两端的电压和用电器中的电流。
（2）滑动变阻器的原理：靠改变接入电路中电阻丝的长度，改变连入电路的电阻，改变电路中的电流。
【解答】解：A、由图可知，不能发光。
B、滑动变阻器和电灯是串联的，能改变电灯的电压和电流；故B正确。
C、滑动变阻器和电灯是串联的，能改变电灯的电压和电流；故C正确。
D、滑动变阻器和电灯是串联的，能改变电灯的电压和电流；故D正确。
故选：BCD。
（多选）16．（3分）如图所示，电源电压不变。下列说法正确的是（ ）
A．同时闭合开关S1和S3，则R1与R2并联
B．开关都闭合，则电压表测量R1两端电压
C．仅闭合开关S1，则R1和R2串联；将滑片P向左移动，电流表示数变大
D．开关都闭合，将滑片P向左移动，灯泡L亮度不变
【答案】CD
【分析】根据开关的断开和闭合情况，判定电路的连接方式；根据滑片的移动，判定变阻器接入电路中电阻的变化，根据欧姆定律判断电流的变化和灯泡亮度的变化。
【解答】解：
A、同时闭合开关S1和S3，由于S6与R2并联，则滑动变阻器R2被短路，电路为R2的简单电路，故A错误；
B、开关都闭合3与电压表、R2并联，则电压表、R4被短路，电压表示数为零；
C、仅闭合开关S1，电流依次经过R2、R2、电流表，则R1和R2串联；电流表测量电路中的电流，变阻器接入的阻值变小，电路中的电流变大，故C正确；
D、开关都闭合6并联，滑动变阻器R2被短路，滑片P的移动不能改变灯泡的亮度，故D正确。
故选：CD。
三、填空题和作图题（本题6个小题，17、18每题2分，19-23题每空1分，共14分）
17．（2分）根据图1的电路图，在图2中添加两根导线完成实物连接。
【答案】
【分析】根据图1分析电路的连接，然后将两灯并联起来。
【解答】解：根据图1可知，两灯并联2控制整个电路，开关S8控制灯泡L2，根据电路图连接实物图，如下所示：
18．（2分）如图所示，请在圆圈内填入电流表或电压表符号，使开关S闭合后1、R2并联。
【答案】
【分析】电压表要并联在电路中，电流表要串联在电路中。
【解答】解：当开关S闭合后，要使电阻R1、R2并联，则电流的路径有两条，电压表并联在R5两端，电流表与R2串联，如图所示：
19．（2分）“酒香不怕巷子深”，远处闻到酒的香味是因为分子永不停息地做无规则 运动 ；酒精和水充分混合后总体积变小，此现象说明组成物质的分子间存在 间隙 。
【答案】见试题解答内容
【分析】根据分子动理论的内容回答：物质都是由分子组成的，分子之间存在一定的间隙，并且分子在永不停息地做无规则运动，分子之间总存在相互作用的引力和斥力
【解答】解：（1）能闻到酒香是扩散现象，这说明一切物质的分子都在不停地做无规则的运动；
（2）酒精和水都是由分子构成的物质，它们的分子之间都存在一定的间隙，两种物质的分子进入彼此对方分子的间隙。
故答案为：运动；间隙。
20．（2分）若汽油机1s内对外做功15次，则其曲轴的转速为 1800 r/min。为了降低汽油机汽缸的温度，汽缸外有一个水箱体，使汽缸被水包围着 热传递 的方式减少汽缸的内能。
【答案】1800；热传递。
【分析】（1）四冲程内燃机的曲轴转2圈，完成4个冲程，1个工作循环中包括4个冲程并对外做功1次；
（2）改变物体内能的方式有热传递和做功两种。
【解答】解：
（1）四冲程内燃机的曲轴转2圈，完成4个冲程；
汽油机每秒内对外做功15次，曲轴转30圈，曲轴转1800圈；
（2）汽油机工作时，气缸温度升高，来达到降温的效果。
故答案为：1800；热传递。
21．（2分）十字路口的红、绿灯是 并 联的；现在的红、绿灯普遍使用发光二极管，制成发光二极管的主要材料是锗、硅 半导体 材料（选填“半导体”、“导体”、“绝缘体”）。
【答案】见试题解答内容
【分析】（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
（2）发光二极管是由半导体材料制成的。
【解答】解：（1）红、绿灯能独立工作，所以红灯与绿灯的连接方式是并联；
（2）制成发光二极管的主要材料属于半导体。
故答案为：并；半导体。
22．（2分）如图所示，用电流表测两个小灯泡并联后的总电流，合上开关后 不发光 （选填“发光”或“不发光”），电路出现 短路 （选填“开路”或“短路”）。
【答案】不发光；短路
【分析】电流表的电阻很小，在电路中相当于导线；不经用电器，直接用导线连接电源的两极叫电源短路。
【解答】解：如图所示，合上开关后，经过开关，回到电源负极，都不发光。
故答案为：不发光；短路。
23．（2分）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，另一根导线应与滑动变阻器的 C （选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 长度 来改变电阻的大小。
【答案】见试题解答内容
【分析】滑动变阻器的原理：通过改变连入电路中电阻线的长度来改变电阻大小，从而改变电路中的电流；滑动变阻器要采用“一上一下”的接法。
【解答】解：滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的大小；
电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，则变阻器接入电路中电阻线的长度要变短。
故答案为：C；长度。
四、实验探究题（本题3个小题，每空1分，共18分.按各题中具体要求作答。）
24．（6分）如图甲所示是“探究不同物质吸热能力”的实验装置，小华用两个相同的容器分别装入初温相同的A、B两种液体，用相同的酒精灯加热
（1）实验装置的组装顺序应该是 由下到上 （选填“由上到下”或“由下到上”）。容器内A、B两种液体的 质量 （选填“质量”或“体积”）应当相等。
（2）实验中，A、B两种液体吸热的多少是通过 加热时间 来体现的；加热相同时间，可以通过 升高温度 来比较A、B两种液体的吸热能力。
（3）分析图乙可知，A、B两种液体中吸热能力较强的是 A 液体。小华想为自家汽车装入发动机冷却液，若只能从A、B中选―种液体装入，则应选择 A 液体。
【答案】（1）由下到上；质量；（2）加热时间；升高温度；（3）A；A。
【分析】（1）（2）（3）实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置；
我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
【解答】解：（1）酒精灯需用外焰加热，所以要放好酒精灯；而温度计的玻璃泡要全部浸没到液体中，所以放好烧杯后，因此必须按照自下而上的顺序进行；
根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同；
（2）本实验中，根据转换法可知，加热相同的时间，可以通过比较水和煤油升高的温度来比较水和煤油的吸热能力；
（3）根据c＝可知，吸收热量相同，故温度变化小的，故A种液体吸热能力较强，吸收相同的热量。故选用吸热能力强的A液体。
故答案为：（1）由下到上；质量；升高温度；A。
25．（6分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的横截面积有关；
②导体的电阻与导体的长度有关；
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表。
（1）为了验证上述猜想，他们设计了如图所示的实验电路，在MN之间接上不同的导体，这是运用了 转换 法。
（2）为了验证上述猜想①，应该选用编号为 A、C 两根电阻丝进行实验。如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想 ② （填序号①、②、③）。分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此， 导体的材料 不同，电阻不同。
（3）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出：此实验中这种方法不可取，这是因为电源电压一定时，所选电阻丝的阻值相差太小 不明显 （选填“明显”或“不明显”）。
（4）若小明在做“探究影响导体电阻大小的因素”实验时，发现实验器材中电阻丝只有一根，其他器材足够 B （选填字母符号）。
A.导体电阻与长度的关系
B.导体电阻与材料的关系
C.导体电阻与横截面积的关系
【答案】（1）转换；（2）A、C；②；导体的材料；（3）不明显；（4）B。
【分析】（1）电流表串联在电路中，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
（2）影响电阻大小的因素有材料、长度和横截面积以及温度，根据控制变量法的要求，根据实验目的或两电阻丝的相同之处和不同之处分析答题；
（3）电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化不明显；
（4）在其他条件都一定时，电阻与导体的长度长正比，与横截面积成反比；在其他条件都一定时，电阻与导体的长度长正比，与横截面积成反比；导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以。
【解答】解：
（1）实验中，在M，则通过观察电流表示数来比较导体电阻的大小；
（2）要验证猜想①：导体的电阻与导体的横截面积有关，应控制导体的材料与长度相同，由表中数据可知、C的两根电阻丝进行实验；
由表中数据可知，A、B两电阻丝的横截面积，将A和C两电阻丝接入电路中M，可验证导体电阻跟长度的关系；
分别将A和D两电阻丝接入电路中M、N两点间时，则得到的结论是：长度和横截面积相同时，电阻不同；
（3）电流表和小灯泡串联接入电路，通过观察小灯泡亮度也可以判断导体电阻大小，灯泡亮度变化不明显；
（4）实验时，通过改变连入电阻丝长度，可以探究导体电阻与长度的关系；
实验时，可以将电阻丝对折起来使用，控制长度和材料不变，可完成C的探究；
当探究导体电阻与材料的关系时，应控制长度和横截面积不变，所以无法改变材料，故选B；
故答案为：（1）转换；（2）A、C；②；（3）不明显。
26．（6分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，他忘了 断开开关 ；
（2）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是 电流表正负接线柱接反 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 0.24 A；
（3）在解决了以上问题后，将电流表分别接入 A、B、C三点处，闭合开关，得出了并联电路的电流规律： IC＝IA+IB 。（只写表达式）
（4）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时1的示数 不变 ，电流表A2的示数 变大 （两空均选填“变大”、“变小”或“不变”）。
【答案】（1）断开开关；（2）电流表正负接线柱接反；0.24；（3）IC＝IA+IB；（4）不变；变大。
【分析】（1）在连接电路时，开关应断开；
（2）闭合开关后，电流表指针反偏，是正负接线柱接反了；根据图丙中电流表的接线柱判断量程和分度值，然后根据指针位置读数；
（3）并联电路中电流的规律是：干路电流等于各个支路电流之和；
（4）图丁中，开关S断开时，电路中只有L1接入电路，两电流表均测L1的电流；开关S闭合后，两灯并联，电流表A1测L1的电流，电流表A2测干路电流，根据并联电路各支路互不影响及并联电路电流的规律分析回答。
【解答】解：（1）小明在连接电路时发现，刚接好最后一根导线，由此可知连接电路时；
（2）他在测量B处的电流时，发现电流表的指针偏转如图乙所示（指针反偏）；电流表选用小量程，电流表的示数为0.24A；
（3）由表中数据可知，C处电流等于A处电流与B处电流之和，干路电流等于各支路电流之和C＝IA+IB；
（4）图丁中，开关S断开时1接入电路，两电流表均测L5的电流；
开关S闭合后，两灯并联1测通过L1的电流，电流表A6测干路电流，根据并联电路各支路互不影响和并联电路电流的规律可知，通过灯泡L1的电流不变，电流表A1的示数不变，干路电流变大8的示数变大。
故答案为：（1）断开开关；（2）电流表正负接线柱接反；（3）IC＝IA+IB；（4）不变；变大。
五、综合计算题（本题3小题，其中27题6分，28题6分，29题8分，共20分）
27．（6分）如图a所示电路，V1、V2是两只相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两只电压表的指针偏转角度均如图b所示，指针刚好对准刻度线位置。求：
（1）图a中L1与L2的连接方式是 串 联。
（2）灯泡L2两端的电压为多少？
（3）若将L1和L2改接为如图c所示电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.8A，电流表A2的示数为1A，则通过L2的电流是多少？
【答案】（1）串；
（2）灯泡L2端电压是4.8V；
（3）通过L2的电流是0.2A。
【分析】（1）分析电路图可知，灯泡L1与L2顺次连接；
（2）由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；根据电压表所测电路电压与指针偏转情况和根据串联电路的电压规律确定两电压表量程，读出其示数，并求出两灯泡两端电压；
（3）由图c所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，利用并联电路特点求出通过灯泡L2的电流。
【解答】解：（1）由图a知，两个灯泡顺次连接；
（2）由图a所示电路图可知，两灯泡串联1测电源电压，电压表V2测L6两端电压；
由图b所示电压表可知，两电压表指针位置相同，所以由图b所示电压表可知1的量程为0～15V，示数为8V，
电压表V2的量程为0～6V，示数为1.2V8两端电压为U1＝1.7V，
则灯L2两端电压U2＝U﹣U8＝6V﹣1.4V＝4.8V；
（3）由图c所示电路可知，两灯泡并联2测L1支路电流，电流表A2测干路电流，
通过L4的电流：I2＝I﹣I1＝8A﹣0.8A＝3.2A。
答：（1）串；
（2）灯泡L2端电压是6.8V；
（3）通过L2的电流是5.2A。
28．（6分）某物理兴趣小组的同学想测量天然气灶的热效率，她们给10kg的水加热，在6min内完全燃烧了0.1m3的天然气，同时绘制了如图所示的加热过程中水温随时间变化的图线。她们查阅资料的知道水的比热容为4.2×103J/（kg•℃），天然气的热值约为3.6×107J/m3。求：
（1）天然气完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）煤炉烧水时的热效率。
【答案】（1）天然气完全燃烧产生的热量为3.6×106J；
（2）经过6min时间加热，水所吸收的热量为2.52×106J；
（3）煤炉烧水时的热效率为70%。
【分析】（1）知道天然气的体积和热值，利用Q放＝Vq求出天然气完全燃烧产生的热量；
（2）由图可知6min内水的初温和末温，利用Q吸＝cm（t﹣t0）求出水吸收的热量；
（3）利用效率公式求出煤炉烧水的热效率。
【解答】解：（1）天然气完全燃烧产生的热量：Q放＝Vq＝0.1m3×3.6×102J/m3＝3.4×106J；
（2）由图可知，6min内水的初温t6＝20℃，水的末温t＝80℃，
经过6min时间加热，水所吸收的热量：Q吸＝cm（t﹣t0）＝8.2×103J/（kg•℃）×10kg×（80℃﹣20℃）＝3.52×106J；
（3）煤炉烧水的热效率：η＝×100%＝。
答：（1）天然气完全燃烧产生的热量为3.5×106J；
（2）经过6min时间加热，水所吸收的热量为5.52×106J；
（3）煤炉烧水时的热效率为70%。
29．（8分）氢气汽油发动机采用氢气和汽油两种燃料工作，可进行自由切换，氢气和汽油的热值分别取q氢气＝1.5×108J/kg、q汽油＝4.5×107J/kg。小华驾驶使用上述发动机的轿车沿平直公路从甲地至乙地，出发时油箱内汽油的质量为8kg。设氢气和汽油在气缸内均完全燃烧，轿车行驶中所受阻力恒定，全程分两个阶段，如图所示。
阶段一：轿车使用氢燃料从甲地出发，以90km/h的速度匀速行驶1h到达丙地，此过程中轿车牵引力的功率为20kW
阶段二：从丙地开始，由于氢气不足，小华切换汽油为燃料，当到达乙地时油箱中汽油刚好用完，此过程中发动机的效率为30%。
（1）求轿车行驶过程中受到的阻力。
（2）在使用氢燃料的情况下，求轿车发动机的效率。
（3）求甲、乙两地之间的距离是多少千米？
【答案】（1）轿车行驶过程中受到的阻力为800N；
（2）在使用氢燃料的情况下，轿车发动机的效率为60%；
（3）甲、乙两地之间的距离是225km。
【分析】（1）已知轿车行驶的速度和功率，利用P＝可得出轿车的牵引力，由二力平衡的条件可求出轿车受到的阻力；
（2）利用Q放＝q氢气m氢气求出氢燃料完全燃烧放出的热量，再利用W＝Pt求出在使用氢燃料的情况下轿车牵引力做的功，最后根据η＝求出轿车发动机的效率；
（3）利用v＝的变形式可求出从甲地到丙地的路程；已知油箱内汽油的质量，利用Q放′＝q汽油m汽油求出汽油完全燃烧放出的热量，再根据η＝可求出在使用汽油的情况下汽车做的有用功；最后根据W＝Fs的变形式可求出汽车此时行驶的路程，再求甲、乙两地之间的距离。
【解答】解：（1）已知轿车行驶的速度v＝90km/h＝25m/s，轿车牵引力的功率为P＝20kW＝2×104W，
由P＝可知轿车的牵引力为：F＝＝，
由二力平衡的条件可知汽车受到的阻力为：f＝F＝800N；
（2）氢燃料完全燃烧放出的热量为：Q放＝q氢气m氢气＝1.5×105J/kg×0.8kg＝2.2×108J，
在使用氢燃料的情况下，轿车牵引力做的功为：W＝Pt＝3×104W×1×3600s＝3.2×107J，
则轿车发动机的效率为：η＝＝＝60%；
（3）由v＝可知从甲地到丙地的路程为：s1＝vt＝90km/h×1h＝90km，
油箱内的汽油完全燃烧放出的热量为：Q放′＝q汽油m汽油＝8.5×107J/kg×7kg＝3.6×106J，
由η＝可知在使用汽油的情况下汽车做的有用功为：W′＝Q放′η′＝3.6×107J×30%＝1.08×108J，
由W＝Fs可知汽车行驶的路程为：s′＝＝＝1.35×105m＝135km，
甲、乙两地之间的距离：s＝s4+s′＝135km+90km＝225km。
答：（1）轿车行驶过程中受到的阻力为800N；
（2）在使用氢燃料的情况下，轿车发动机的效率为60%；
（3）甲、乙两地之间的距离是225km。编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
测量次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.34
2
0.20
0.26
0.46
3
0.25
0.30
0.55
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
测量次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.34
2
0.20
0.26
0.46
3
0.25
0.30
0.55
