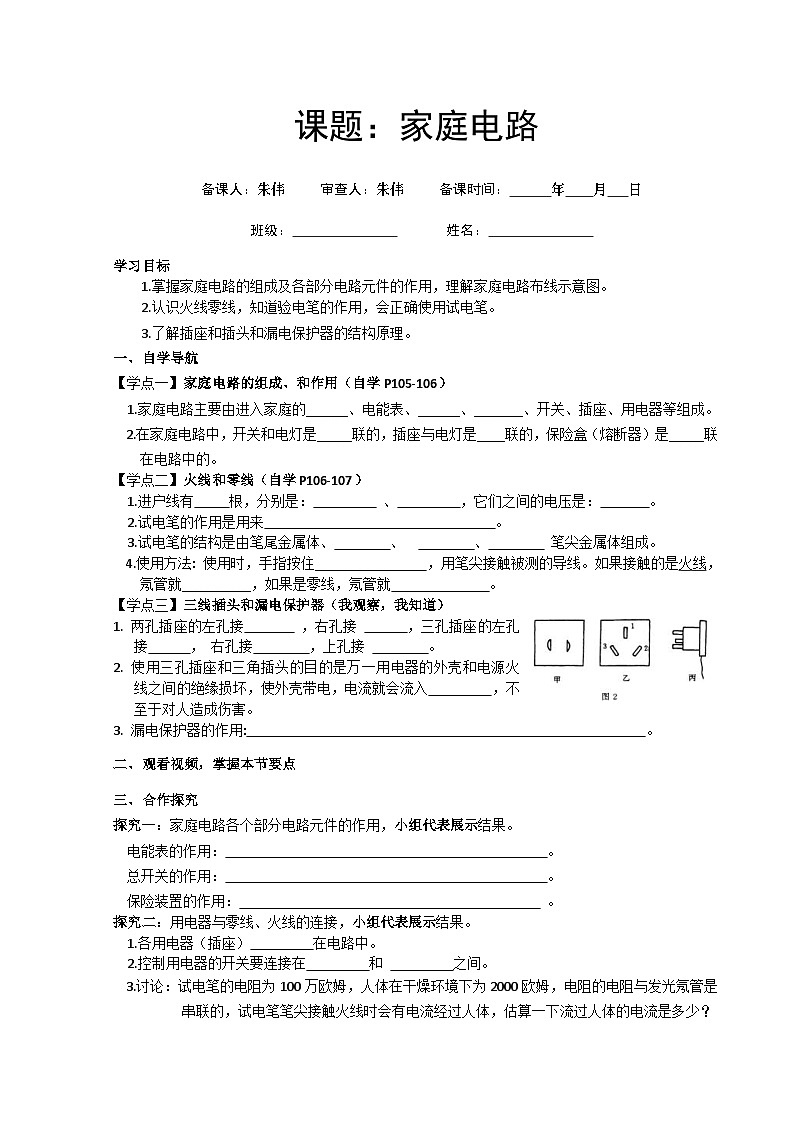

课题：家庭电路 备课人：朱伟     审查人：朱伟     备课时间：      年    月   日班级：                      姓名：                学习目标1.掌握家庭电路的组成及各部分电路元件的作用，理解家庭电路布线示意图。2.认识火线零线，知道验电笔的作用，会正确使用试电笔。3.了解插座和插头和漏电保护器的结构原理。一、自学导航【学点一】家庭电路的组成、和作用（自学P105-106）1.家庭电路主要由进入家庭的______、电能表、______、_______、开关、插座、用电器等组成。2.在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒（熔断器）是_____联在电路中的。【学点二】火线和零线（自学P106-107）1.进户线有     根，分别是：          、         ，它们之间的电压是：       。2.试电笔的作用是用来                                 。3.试电笔的结构是由笔尾金属体、        、          、         笔尖金属体组成。4.使用方法: 使用时，手指按住__________      ，用笔尖接触被测的导线。如果接触的是火线，氖管就__________，如果是零线，氖管就              。【学点三】三线插头和漏电保护器（我观察，我知道）1. 两孔插座的左孔接        ，右孔接       ，三孔插座的左孔接      ， 右孔接        ，上孔接         。 2. 使用三孔插座和三角插头的目的是万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入         ，不至于对人造成伤害。3. 漏电保护器的作用:                                                         。二、观看视频，掌握本节要点三、合作探究探究一：家庭电路各个部分电路元件的作用，小组代表展示结果。电能表的作用：                                              。总开关的作用：                                              。保险装置的作用：                                            。探究二：用电器与零线、火线的连接，小组代表展示结果。1.各用电器（插座）         在电路中。2.控制用电器的开关要连接在         和          之间。3.讨论：试电笔的电阻为100万欧姆，人体在干燥环境下为2000欧姆，电阻的电阻与发光氖管是串联的，试电笔笔尖接触火线时会有电流经过人体，估算一下流过人体的电流是多少？ 探究三：按照接线规范将以下三线插座接入电路火线      三、课堂训练与检测1 . 家用电器要_____联接入电路中，螺丝口灯座的螺旋套只准接在_____线上，不准接在____线上。  2．闸刀开关应安装在保险盒的_________（选填“前方”或“后方”），更换保险丝时，应将闸刀开关___________，再进行操作。3．准备接大功率用电器的插座，常常要在通插座的火线上装一根__________，而不是在通插座的火线和零线上各装一根__________，这是为了___________。4．通常的插座有两个孔，一个孔接________，一个孔接__________；有的插座有三个孔，除了两个孔分别接_________和__________外，第三个孔应接____________。5．判断火线或零线可用__________。其工作时虽有电流流过人体，但因电流______，人没有感觉.（   ）6．下列关于照明电路的安装原则，错误的是A．各盏电灯都是并联                               B．插座和电灯也是并联C．控制电灯的开关应接在火线上，再跟电灯串联       D. 保险盒装在总开关的前面（   ）7. 三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了A．使插头的造型更美观            B．有利于区分火线与零线插脚C．插入插座更稳固                D．插入插座时，确保用电器外壳先接地（　　）8.有关测电笔的使用，下列说法正确的是A.氖管发光时测电笔接触的是零线     B.使用时手可以接触测电笔的任何部位C.测电笔不能用来辨别电池的正负极   D.测电笔与手接触的部分都是绝缘体（　　）9.在家庭电路中安装保险丝的目的A.在电路中电流过大时自动切断电路       B.在发生触电事故时自动切断电路C.在某用电器外壳带电时自动切断电路     D.在电路上电阻过大时自动切断电路（    ）11．家庭电路中，空气开关的主要作用是A．保证电路的电压不变        B．有人触电是迅速切断电流，对人身起到保护作用C．保证用电器的功率不变      D．电路中电流过大时自动切断电路四、应用与实践    观察学校或家庭电路，谈谈电路的基本组成。    课题：安全用电常识备课人：朱伟     审查人：朱伟     备课时间：      年    月   日班级：                      姓名：                【学习目标】：1、了解测电笔的结构及原理，会使用测电笔；2、了解安全用电常识,知道如何防止触电和触电的急救，树立安全用电意识；3、知道生活中的常见电压和人体安全电压。【课堂导学】知识点一：安全电压1、你都知道我们生活中安全电压吗？还有那些电压需要我们记住？2、阅读小资料，了解不同电流对身体的作用特征，谈谈你的体会？ 知识点二：测电笔1、测电笔的结构：　　　　、　　　　、　　　　、　　　　。2、测电笔的作用及使用方法：用来辨别        线和         线，判断电路中是否有电。使用时手应该接触笔尾的       ，笔尖接触一根电线，如果氖管发光，表示接触的是    线,否则是     线。3、试电笔中氖管发光时其电流流经路径是？测电笔中为什么要串联一个高电阻? 测电笔测零线时为什么氖管不发光?4、使用测电笔时，为什么不能用手碰笔尖的金属体? 知识点三：两类触电和触电的急救1、什么是触电？人体触电的根本原因是什么？ 2、常见的两种触电形式是什么？你知道它们的共同点是什么吗？能不能给它们分别起一个名字？ 3、想一想你的生活中还有哪些情况可能引起触电事故？试着总结安全用电的原则是什么？ 4、如果有触电事故发生，应该采取什么措施？ 知识点四：学习防雷知识(1)    分析雷电产生的原因；(2)认识雷电的危害性；(3)介绍防雷电的方法。 知识点五：家庭电路电流的原因根据电功率的计算公式P=UI,可以得到I=        ，家庭电路的电压是一定的，为         ，所以用电功率P越大，电路中的电流I就越大。总而言之，造成家庭电路电流过大的原因有：（1）                         ； （2）                        。安全用电我们要做到：                     、                     。知识点六、保险丝的作用(1)保险丝的作用是，当                 时，              ，起到保护作用。保险丝的制作材料是           ，其特点是                   、                 。保险丝被熔断后，不能更换               ，当然更不能用       、                      。(2)新建楼房的供电线路已经不再使用保险丝，而用带有保险装置的           代替，当电流过大时，开关中的           起作用，使开关断开，切断电路。 当电路被保险装置切断后，不要急于             或使                ，要先找到               ，        再恢复供电。【巩固练习】（　　）1、在日常生活中，符合安全用电常识的做法是　  A．用湿抹布擦电灯泡          B．有金属外壳的家用电器，金属外壳不接地  C．发生火灾时，首先切断电源  D．保险丝烧断后，可用铜丝代替保险丝接上（　　）2、当有人触电时，可以采取的正确做法是　  A．立即用手将触电者拉开        B．赶快切断电源  C．用干燥的木棍将电线挑开      D．用没有绝缘柄的剪刀将电线剪断（　　）3、家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线A．会浪费电                     B．这些电器不能正常工作C．会缩短这些电器的使用寿命     D．人接触这些电器会有触电的可能（　　）4、下列说法错误的是：A．电灯的开关，应接在火线和电灯之间         B．更换灯泡时，先断开开关C．使用大功率的用电器时，应将用电器的金属外壳接地D．选用电阻小、熔点低的合金丝作保险丝（　　）5、关于家庭电路，下列说法正确的是A、电能表是用来测量电路消耗电能的仪表，应安装在总开关之前B、电热毯内的电阻丝断了，只需要将断接上后仍可安全使用C、当电路因故障导致保险装置断开时，只需要更换保险丝或使空气开关复位D、家用电器或电线着火时，首先应立即灭火（　　）6、如图所示，关于测电笔的使用方法中正确的是    A                B               C                D（　　）7．如图，A、B中人站在地面上，C、D中人站在干燥的木凳上，图中哪种情况人会触电？ 8．请将电灯，开关，保险丝，插座（准备接大功率用电器）和三孔插座，正确地接入家庭电路。
