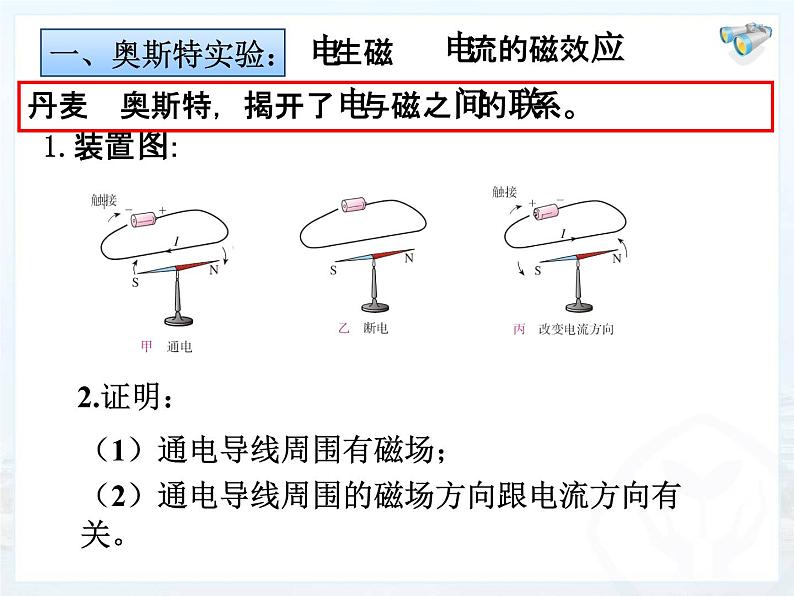

丹麦 奥斯特，揭开了电与磁之间的联系。
（1）通电导线周围有磁场；
（2）通电导线周围的磁场方向跟电流方向有关。

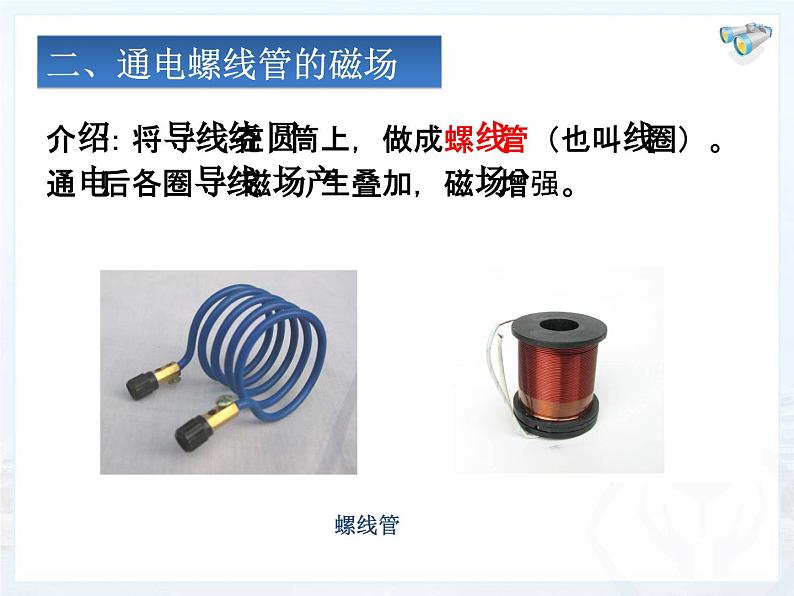

介绍：将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。
②通电螺线管周围的磁场方向也跟电流方向有关。
2. ①通电螺线管周围也有磁场；

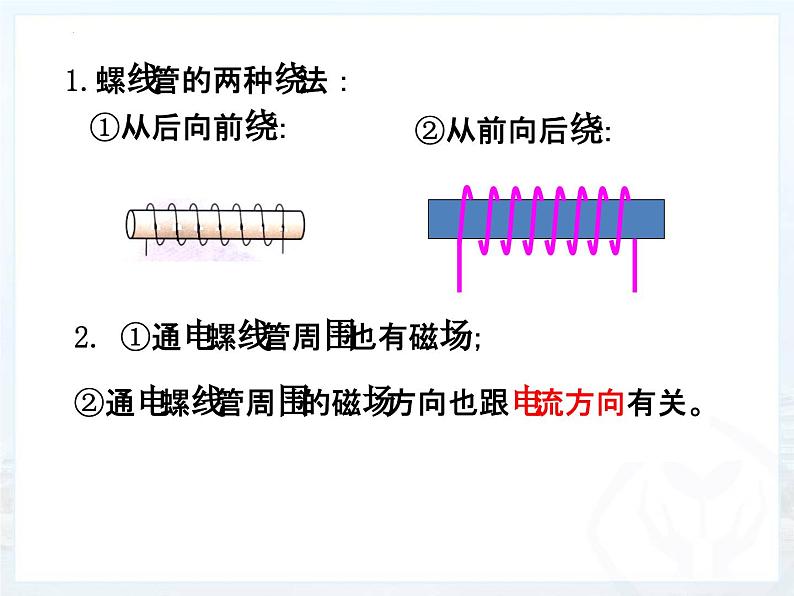

1.螺线管的两种绕法：

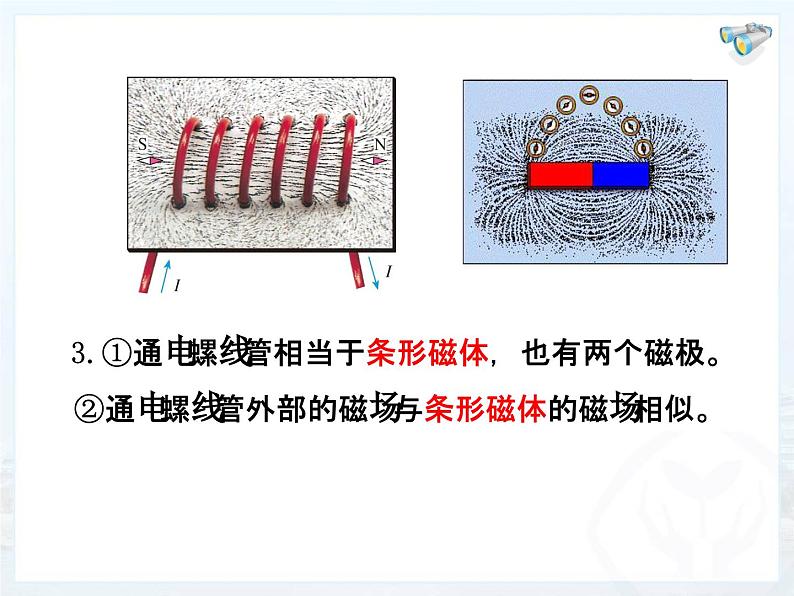

3.①通电螺线管相当于条形磁体，也有两个磁极。
②通电螺线管外部的磁场与条形磁体的磁场相似。
　　如何把通电螺线管两端的极性与其中的电流方向的关系表述出来？
猴子用右手把一个大螺线管夹在腋下，说：如果电流沿着我右臂所指的方向流动，N 极就在我的前方。
蚂蚁沿着电流方向绕螺线管爬行，说：N 极就在我的左边。
4.判断通电螺线管的极性---安培定则
方法1（安培定则）用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
方法2：右手大拇指与四指垂直，手背面向自己，四指指尖指向电流方向，大拇指所指的那端就是螺线管的N极。
　　1．判断下面螺线管中的N极和S极：
　　2．判断螺线管中的电流方向：
